GB/T 31257-2014 蹦极通用技术条件

ICS97.200.40

Y57

道昌

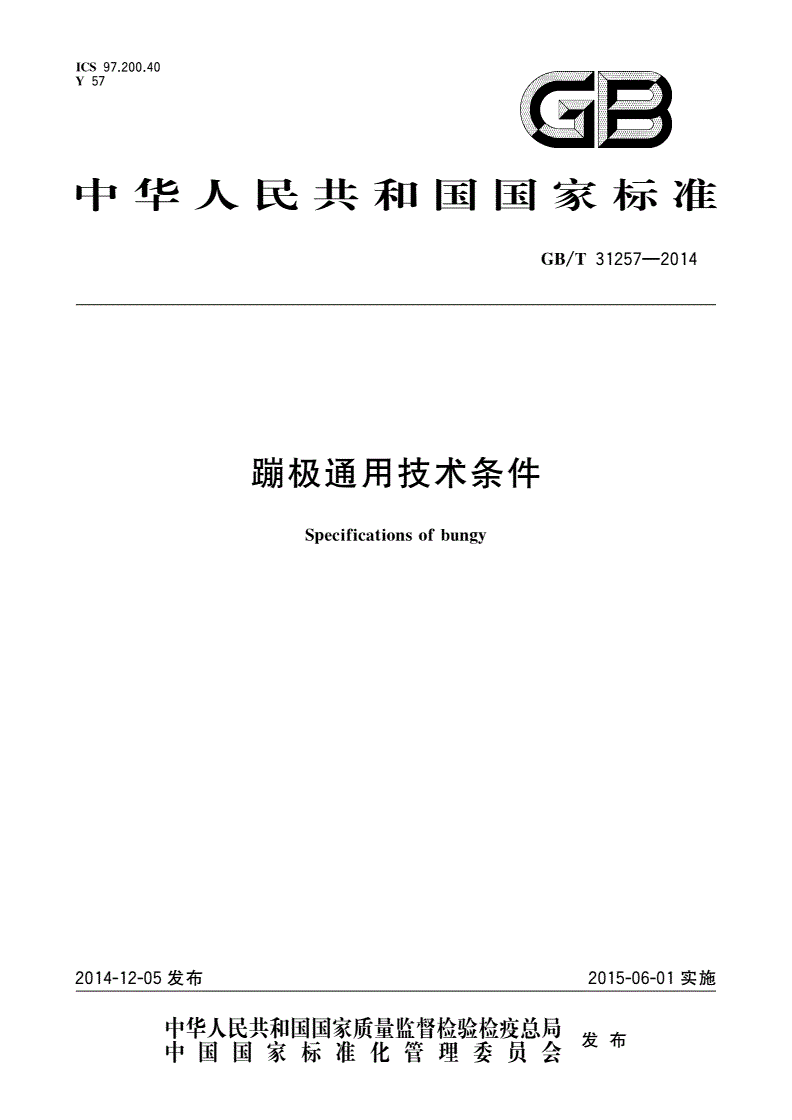

中华人民共和国国家标准

GB/T31257-2014

蹦极通用技术条件

Specificationsofbungy

2015-06-01实施

2014-12-05发布

.9'~(\I;1II41J'J>.?，中华人民共和国国家质量监督检验检亵总局也世

主斗二中国国家标准化管理委员会a叩

GB/T31257--2014

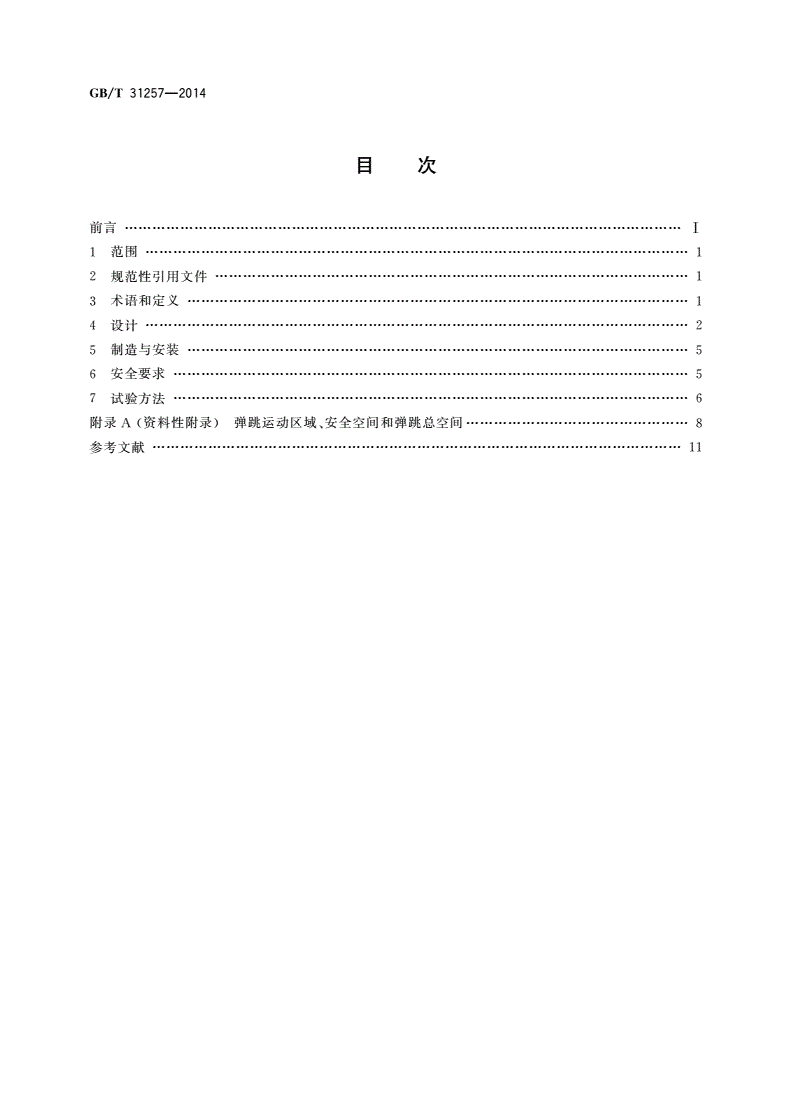

自次

前言...……………...••.•.•.•••••.••••.•••••.•••…..……..•.•...•..….....••••••••••..•.•………"…I

1范围...…

2规范性引用文件...…

3术语和定义.....•..•.•..•••••••..•....…

4设计…....•.•••..•....•.………....••.•.•.•••…..•.•...•.•.•..•.•..•.•..•…………...••••.•..•.....…2

5制造与安装·

6安全要求...•••

7试验方法……·…..•.••.•…..……..……"…·………"…·…..•.••.•.•.……..……"…6

附录AC资料性附录〉弹跳运动区域、安全空间和弹跳总空间…….••••••••••••...…...….•••8

参考文献...••••••...…......…"…·…•...••.••..•..•...•..•…·…...•..•••.•.…...•.•.•.•….11

GB/T31257-2014

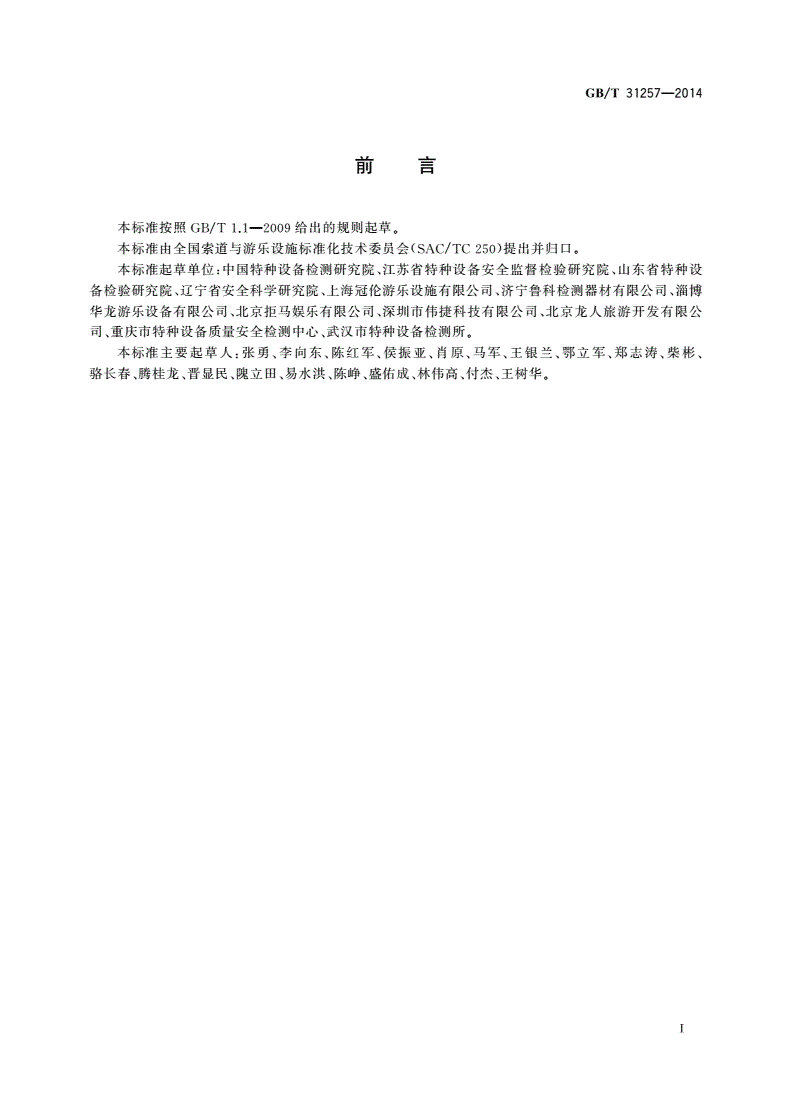

言

目。

本标准按照GB/T1.1-2009给出的规则起草。

本标准由全国索道与游乐设施标准化技术委员会(SAC/TC250)提出并归口。

本标准起草单位z中国特种设备检测研究院、江苏省特种设备安全监督检验研究院、山东省特种设

备检验研究院、辽宁省安全科学研究院、上海冠伦游乐设施有眼公司、济宁鲁科检测器材有限公司、淄博

华龙游乐设备有限公司、北京拒马娱乐有限公司、深圳市伟捷科技有限公司、北京龙人撒群开发有限公

司、重庆市特种设备质量安全检测中心、武汉市特种设备检测所。

本标准主要起草人z张勇、李向东、陈红军、侯振亚、肖原、马军、王银兰、鄂立军、郑志涛、柴彬、

骆长春、腾桂龙、晋显民、酶立田、易水洪、陈睁、盛佑成、林伟高、付杰、王树华。

I

GB/T31257-2014

蹦极通用技术条件

1范围

本标准规定了蹦极的设计、制造与安装、安全要求和试验方法。

本标准适用于高空固定平台蹦极、弹射蹦极和小型蹦极。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单〉适用于本文件。

GB8408游乐设施安全规范

GB8918重要用途钢丝绳

GB/T18204.15公共场所风速测定方法

GB/T20306攒乐设施术语

GB50017钢结构设计规范

3术语和定义

GB/T20306界定的以及下列术语和定义适用于本文件z

3.1

高空固定平台蹦极bigh-altitodebongyfromfixedplatform

游客依靠弹性绳或其他弹性件的伸缩，从高空固定塔架或平台向下跳跃并在空中产生弹跳、翻滚运

动的游乐设施.

3.2

弹蹒运动区域springzone

弹跳者或其乘坐物的最大运动空间。

3.3

安全空间safetyspace

在弹跳运动区域外侧指定尺寸的空间范围。

3.4

弹酶总空间springspace

弹跳运动区域和安全空间的总和。

3.5

动载安全嚣撒dynamic阳fetyfactor

受力分析中考虑物体惯性加速度等动载荷〈动荷载是指随时间而变化的荷载〉后，计算得出的安全

系数，

3.6

静载安全票鼓staticsafetyfador

仅考虑静载荷(静荷载是指不随时间变化的荷载)，计算得出的安全系数。

1

GB/T31257-2014

4设计

4.1总则

4.1.1蹦极的设计应有设计说明书、设计计算书、安全分析、使用维修说明书及符合国家有关标准的全

套设计图样，并满足GB8408的规定.

4.1.2钢结构的设计应符合GB50017的规定。

4.1.3蹦极应按照GB8408的规定进行安全分析、安全评估和安全控制。

4.1.4蹦极在设计时，应充分考虑设备运行中发生故障时弹跳者和游客的疏导措施，并配置应急救援

装备。

4.1.5绑腰式蹦极和绑胸式蹦极的加速度应不超过4.栓，绑腿式蹦极的加速度应不超过3.5g0

4.1.6蹦极的设计计算和安全系数应符合GB8408中的规定。弹性绳、安全附件、跳跃装备、重要袖、

销轴、部件和焊缝的动载安全系数应不小于5，且静载安全系数不小于10。

4.2基础和培架及其他

4.2.1基础和塔架结构应符合GB8408的规定。

4.2.2设计单位应校验当地的气象、地震和地质资料。

4.2.3基础和塔架结构应按设计图样施工，并做好施工记录，收集保管好试验报告。

4.3高空蹦极平台

2

4.3.1高空蹦极平台活动载荷应按不小于3.5kN/m计算。高空蹦极平台结构设计中应考虑最大承

载人数、各种附属配置、变载荷、冲击等载荷的影响@

4.3.2商空蹦极平台应规定最大承载人数。

4.3.3高空蹦极平台应设置隔离区，使弹跳者与其他无关人员隔离。

4.3.4高空蹦极平台的弹跳口应设置拦挡物，并设置两道锁紧装置或一道带保险的髓紧装置，防止意

外打开。

4.3.5高空蹦极平台的表面应有防滑措施。

4.3.6高空蹦极平台应设置方便向下观察的区域〈如观察孔或观察窗).操作人员应视野开阔。

4.3.7蹦极平台上，用于安全带〈或安全背带〉的固定装置、冲击绳、回收绳和定滑轮等装备的悬挂(或

固定〉装置应有足够的强度，其动载安全系数二三50

4.3.8蹦极平台的安全栅栏应能承受注1kN/m的水平推力，其结构型式等应符合GB8408的相关

规定。

4.3.9对于上回收设施，回收绳与蹦极平台的水平距离不小于400mmo

4.3.10高空蹦极应有避免弹性绳缠绕的措施。

4.3.11最大弹跳重量不应超过150kg。

4.3.12高空蹦极平台上所有非封闭栅栏区域的人员应有安全保护装置(安全带、安全绳等〉。

4.4着陆区域的要求

2

4.4.1接应点在陆地或固体表面上，应设置面积不小于4m的着陆垫

z

4.4.2接应点在水面上，应有安全水域，防止其他船只、人员或带有潜在危险的漂浮物、浸没物进入。

4.4.3接应船上应设置必要的接应设备(面棋不小于1.5旷的着陆垫λ船上的着陆垫应放置在船内

部，并低于两侧船舷高度。接应船上应配备足够的救生衣和救援装置。船上的所有人员都应穿戴救生

GB/T31257-2014

衣或类似装置。

4.4.4着陆区域应与游客隔离，着陆区域应有保证弹跳者安全着陆的空间。

4.4.5着陆垫可选用充气软垫或弹性网，充气软垫的厚度不应小于400mm，弹性网距离地面的高度应

2

范围内不应有金属支架等坚硬物体，

不小于500mm，在弹性网4m

4.5提升、下降及传动系统的要求

4丘1机械传动系统、提升、下降装置应满足GB8408规定。

4.5.2载人绳索静载安全系数应大于10.

4.5.3弹射蹦极塔架左侧与右侧的两台提升设备应有同步控制装置，两台提升设备应分别设有高度一

致的上升和下降的限性装贵，限伪装壁1市安伞可靠。

4.5.4每台提升设备应有可靠的制动器和防过卷、防脱落装置。

4.5.5在室外安装的提升设备应有防雨措施。

4.5.6小型蹦极固定环与支架的焊接应牢固可靠，应能承受大于6kN的拉力p滑轮应转动灵活无异常

声响，滑轮轴两端应有可靠的固定措施z滑轮与
