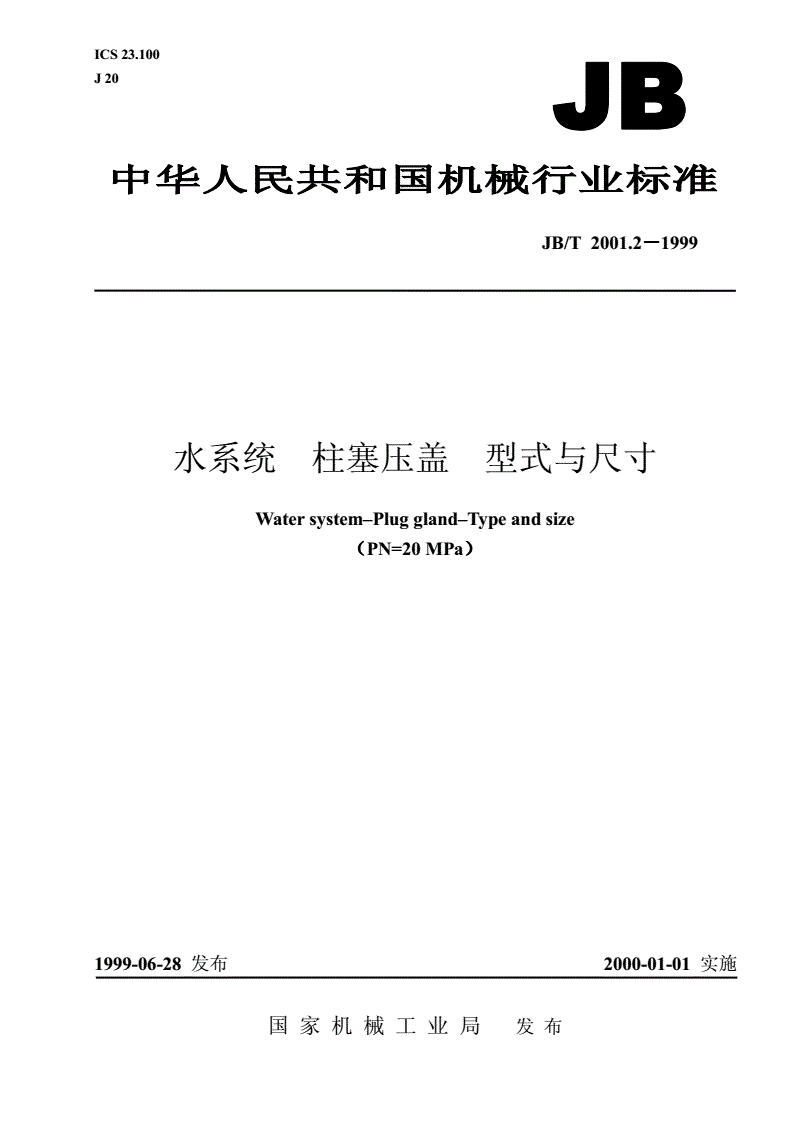

JB/T 2001.2-1999 水系统 柱塞压盖 型式与尺寸（PN=20MPa）

ICS23.100

J20

JB/T2001.2999－－－1

水系统柱塞压盖型式与尺寸

Watersystem–Pluggland–Typeandsize

（（（PN=20MPa）））

1999-06-28发布2000-01-01实施

国家机械工业局发布

中华人民共和国机械行业标准

JB/T2001.2－－－－1999

水系统柱塞压盖型式与尺寸

Watersystem–Pluggland–Typeandsize代替JB2002—84

（PN=20MPa）

1范围

本标准规定了工作缸密封用柱塞压盖的型式与尺寸。

本标准适用于公称压力20MPa的各种工作缸密封用柱塞压盖。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

JB/T2001.1—1999水系统柱塞压盖型式与尺寸（PN=31.5MPa）

3型式与尺寸

3.1DN40~200mm的柱塞压盖按JB/T2001.1的规定。

3.2DN220~2000mm的型式与尺寸应符合图1、表1的规定。

1—压套；2—垫片组；3—梅花垫；4—梅花压板；

5—法兰；6—螺柱；7—螺母；8—螺栓

图1

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T2001.2－－－－1999

表1

DNd润滑孔

1重量

d2d3M×d4H
