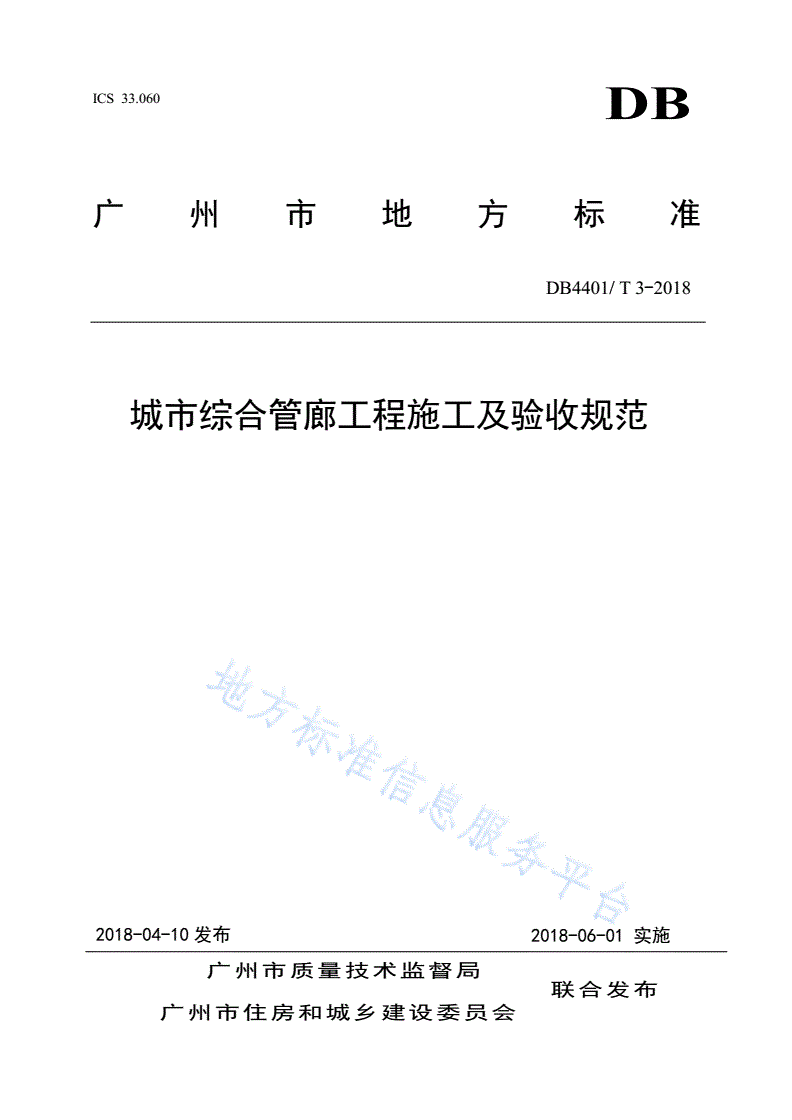

DB4401/T 3-2018 城市综合管廊工程施工及验收规范

ICS33.060

DB

广州市地方标准

DB4401/T3-2018

DBJ

城市综合管廊工程施工及验收规范

2018-04-10发布2018-06-01实施

广州市质量技术监督局

联合发布

广州市住房和城乡建设委员会

DB4401/T3-2018

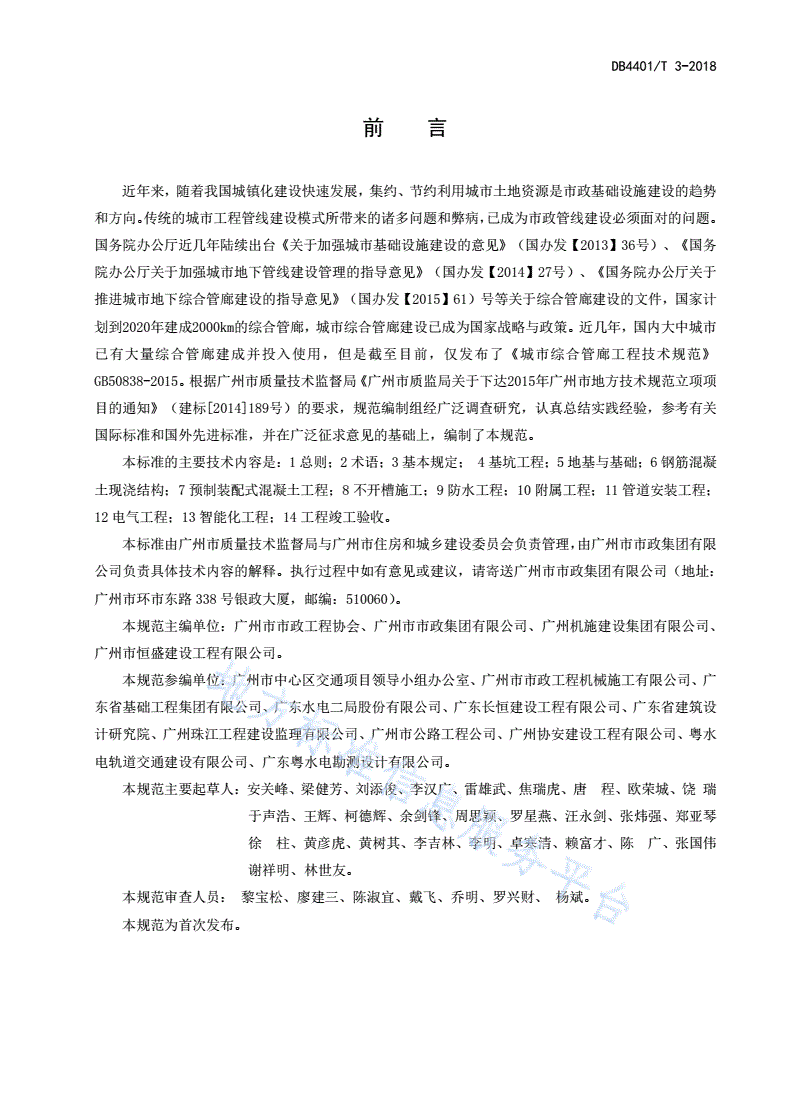

前言

近年来，随着我国城镇化建设快速发展，集约、节约利用城市土地资源是市政基础设施建设的趋势

和方向。传统的城市工程管线建设模式所带来的诸多问题和弊病，已成为市政管线建设必须面对的问题。

国务院办公厅近几年陆续出台《关于加强城市基础设施建设的意见》（国办发【2013】36号）、《国务

院办公厅关于加强城市地下管线建设管理的指导意见》（国办发【2014】27号）、《国务院办公厅关于

推进城市地下综合管廊建设的指导意见》（国办发【2015】61）号等关于综合管廊建设的文件，国家计

划到2020年建成2000km的综合管廊，城市综合管廊建设已成为国家战略与政策。近几年，国内大中城市

已有大量综合管廊建成并投入使用，但是截至目前，仅发布了《城市综合管廊工程技术规范》

GB50838-2015。根据广州市质量技术监督局《广州市质监局关于下达2015年广州市地方技术规范立项项

目的通知》（建标[2014]189号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关

国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。

本标准的主要技术内容是：1总则；2术语；3基本规定；4基坑工程；5地基与基础；6钢筋混凝

土现浇结构；7预制装配式混凝土工程；8不开槽施工；9防水工程；10附属工程；11管道安装工程；

12电气工程；13智能化工程；14工程竣工验收。

本标准由广州市质量技术监督局与广州市住房和城乡建设委员会负责管理，由广州市市政集团有限

公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送广州市市政集团有限公司（地址：

广州市环市东路338号银政大厦，邮编：510060）。

本规范主编单位：广州市市政工程协会、广州市市政集团有限公司、广州机施建设集团有限公司、

广州市恒盛建设工程有限公司。

本规范参编单位：广州市中心区交通项目领导小组办公室、广州市市政工程机械施工有限公司、广

东省基础工程集团有限公司、广东水电二局股份有限公司、广东长恒建设工程有限公司、广东省建筑设

计研究院、广州珠江工程建设监理有限公司、广州市公路工程公司、广州协安建设工程有限公司、粤水

电轨道交通建设有限公司、广东粤水电勘测设计有限公司。

本规范主要起草人：安关峰、梁健芳、刘添俊、李汉广、雷雄武、焦瑞虎、唐程、欧荣城、饶瑞

于声浩、王辉、柯德辉、余剑锋、周思颖、罗星燕、汪永剑、张炜强、郑亚琴

徐柱、黄彦虎、黄树其、李吉林、李明、卓寒清、赖富才、陈广、张国伟

谢祥明、林世友。

本规范审查人员：黎宝松、廖建三、陈淑宜、戴飞、乔明、罗兴财、杨斌。

本规范为首次发布。

DB4401/T3-2018

DB4401/T3-2018

目次

1总则..............................................................................1

2术语..............................................................................2

3基本规定..........................................................................4

4基坑工程..........................................................................6

4.1一般规定......................................................................6

4.2地下水控制....................................................................6

4.3基坑开挖与监测................................................................8

4.4基坑支护......................................................................9

4.5基坑回填.....................................................................11

4.6质量检验及验收...............................................................12

5地基与基础.......................................................................18

5.1一般规定...................................................................18

5.2换填地基施工.................................................................18

5.3压实或强夯地基施工...........................................................19

5.4预压地基施工.................................................................19

5.5复合地基施工.................................................................20

5.6刚性桩基础施工...............................................................21

5.7质量检验及验收...............................................................21

6钢筋混凝土现浇结构...............................................................30

6.1一般规定.....................................................................30

6.2模板工程.....................................................................30

6.3钢筋工程.....................................................................32

6.4混凝土工程...................................................................33

6.5质量检验与验收...............................................................36

7预制装配式混凝土工程.............................................................49

7.1一般规定.....................................................................49

7.2构件制作、运输与堆放.........................................................49

7.3构件安装.....................................................................53

7.4质量检验与验收...............................................................56

8不开槽施工.......................................................................61

DB4401/T3-2018

8.1一般规定.....................................................................61

8.2工作井.......................................................................64

8.3圆形顶管施工.................................................................68

8.4矩形顶管施工.................................................................74

8.5盾构法施工...................................................................78

8.6暗挖法施工...................................................................84

8.7质量检验与验收...............................................................90

9防水工程........................................................................101

9.1一般规定....................................................................101

9.2防水混凝土施工..............................................................101

9.3水泥砂浆防水层施工..........................................................106

9.4卷材防水层施工..............................................................107

9.5涂料防水层施工..............................................................109

9.6塑料防水板防水层施工........................................................109

9.7金属防水层施工..............................................................110

9.8质量检验与验收..............................................................110

10附属工程.......................................................................114

10.1一般规定...................................................................114

10.2仪表安装...................................................................114

10.3照明系统施工...............................................................118

10.4消防系统施工...............................................................122

10.5通风系统施工...............................................................127

10.6排水系统施工...............................................................130

10.7监控与安防系统施工.........................................................130

10.8供电系统及电缆槽施工.......................................................131

10.9标识系统施工...............................................................133

10.10质量检验与验收............................................................133

11管道安装工程...................................................................139

11.1一般规定...................................................................139

11.2管道安装.................................................................139

11.3缆线敷设...................................................................141

11.4质量检验与验收.............................................................148

DB4401/T3-2018

12电气工程.......................................................................154

12.1一般规定.................................................................154

12.2主要设备、材料、成品和半成品.............................................154

12.3工序交接确认.............................................................156

12.4安装要求...................................................................160

12.5质量检验与验收.............................................................166

13智能化工程.....................................................................180

13.1一般规定...................................................................180

13.2智能化工程.................................................................180

13.3系统检测...................................................................182

13.4质量检验与验收.............................................................188

14工程竣工验收...................................................................190

附录A城市综合管廊工程（子单位）、分部（子分部）工程与相应分项工程、检验批.........193

附录B质量验收记录................................................................198

本规范用词说明.....................................................................209

引用标准名录.......................................................................210

DB4401/T3-2018

DB4401/T3-2018

CONTENTS

1GeneralProvisions.................................................................1

2Terms..............................................................................2

3BasicRequirements.................................................................4

4TheFoundationpit................................................................6

4.1GeneralRequirements...........................................................6

4.2Groungdwatercontrol.........................................................6

4.3Excavationandmornitoring.....................................................8

4.4RetainingandprotectionstructureConstruction...............................9

4.5Thebackfillofpit...........................................................11

4.6QualityInspectionandAcceptance.............................................12

5SubgradeAndFoundation.........................................................18

5.1GeneralRequirements........................................................18

5.2ExchangeFillingGroundConstruction..........................................18

5.3CompactionOrdynamicCompaction...............................................19

5.4PreloadingfoundationConstruction............................................19

5.5CompositefoundationConstruction.............................................20

5.6RigidpilefoundationConstruction............................................21

5.7QualityInspectionandAcceptance.............................................21

6Cast-in-placereinforcedconcreteworks.........................................30

6.1GeneralRequirements..........................................................30

6.2Templateworks................................................................30

6.3Reinforcingbarworks.........................................................32

6.4Concreteworks................................................................33

6.5QualityInspectionandAcceptance.............................................36

7Prefabricatedreinforcedconcreteworks.........................................49

7.1GeneralRequirements..........................................................49

7.2fabrication、transportationandstackingofcomponent.........................49

7.3componentinstallation........................................................53

7.4QualityInspectionandAcceptance.............................................56

8trenchlessinstallation........................................................61

DB4401/T3-2018

8.1GeneralRequirements..........................................................64

8.2Workingshaft.................................................................64

8.3PipejackingwithRoundshape.................................................68

8.4PipejackingwithRectangleshape.............................................74

8.5Shieldtunnelingconstruction.................................................78

8.6Shallowburiedexcavation工...................................................84

8.7QualityInspectionandAcceptance.............................................90

9Waterproofworks..............................................................101

9.1GeneralRequirements.........................................................101

9.2Waterproofconcreteconstruction.............................................101

9.3Cementmortarwaterprooflayerconstruction..................................106

9.4Coiledwaterprooflayerconstruction.........................................107

9.5Coatingwaterprooflayerconstructio..........................................109

9.6Plasticboardwaterprooflayerconstructio....................................109

9.7Metalwaterproofconstructio................................................110

9.8QualityInspectionandAcceptance............................................110

10Accessoryworks...............................................................114

10.1GeneralRequirements........................................................114

10.2Instrumentinstallation.....................................................114

10.3Lightingsystemconstruction................................................118

10.4Fireprotectionsystemconstruction.........................................122

10.5Ventilationsystemconstruction.............................................127

10.6Drainageconstruction.......................................................130

10.7Monitoringandsafetysystemconstruction...................................130

10.8Powersupplysystemandcablegrooveconstruction...........................131

10.9Identificationsystemconstruction..........................................133

10.10QualityInspectionandAcceptance..........................................133

11Pipelineworks...............................................................139

11.1GeneralRequirements........................................................139

11.2Pipelineinstallation...................................................139

11.3Cablelaying................................................................141

11.4QualityInspectionandAcceptance...........................................148

DB4401/T3-2018

12electricalworks...........................................................154

12.1GeneralRequirements......................................................154

12.2Equipment,materials,finishedproductsandsemi-finishedproducts.........154

12.3Procedurehandoverconfirmation...........................................156

12.4Installationrequirements...................................................160

12.5QualityInspectionandAcceptance...........................................166

13Intelligentworks.............................................................180

13.1GeneralRequirements........................................................180

13.2Intelligentworksconstruction...............................................180

13.3Systemtesting..............................................................182

13.4QualityInspectionandAcceptance...........................................188

14Projectcompletionacceptance...................................................190

AppendixADemarcationofUnitworks、subdivisionworkssubitemworks、Inspection

lot................................................................................193

AppendixBQualityacceptancerecord...............................................198

ExplanationofWordinginThisStandard............................................109

ListofQuotedStandards...........................................................210

DB4401/T3-2018

DB4401/T3-2018

1总则

1.0.1为加强综合管廊工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，

特制定本规范。

1.0.2本规范适用于新建、扩建和改建城市综合管廊工程施工及验收。

1.0.3如综合管廊兼具人防工程，除应符合本规范外，尚应符合《人民防空工程施工及验收规范》

GB50134。

1.0.4综合管廊工程施工与验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

1

DB4401/T3-2018

2术语

2.0.1综合管廊utilitytunnel

建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。

2.0.2缆线管廊cabletrench

敷设于浅层地表，容纳电力电缆和通信电缆等简易管廊，设有可开启盖板，但其内部空间不能满足

人员正常通行要求，且不需配置照明、通风等附属系统，又称缆线沟、电缆沟。

2.0.3城市工程管线Urbanengineeringpipeline

为满足生活、生产需要的给水、雨水、污水、再生水、燃气、热力、电力、通信等市政公用管线，

不包含工业管线。

2.0.4开槽施工trenchconstruction

从地表开挖沟槽，在槽内建设综合管廊的施工方法。

2.0.5不开槽施工trenchlessconstruction

在地面下开挖成形的洞内敷设或浇筑管廊的施工方法，有顶管法、盾构法、暗挖法等。

2.0.6顶管法Pipejacking

借助于顶推装置，将预制管廊节段顶入地层中的地下管廊不开槽施工方法。

2.0.7盾构法Shieldtunneling

采用盾构机在地层中掘进，同时拼装预制好管片或现浇混凝土构筑地下管廊的不开槽施工方法。

2.0.8预制拼装precastbuild-up

在工厂内分节段浇筑成型，运至工程现场后，采用拼装工艺施工成为整体综合管廊的施工方法。

2.0.9现浇混凝土Cast-in-placeconcrete

采用现场整体浇筑混凝土的综合管廊的施工方法。

2.0.10投料口batchfeeder

用于将各种管线和设备吊入综合管廊而在综合管廊上开设的洞口。

2.0.11逃生口exits

用于综合管廊内工作人员遇到突发事件或灾害时逃生的通道。

2.0.12通风口Airvents

供综合管廊内外部空气交换而开设的洞口。

2.0.13管线交叉口Pipelinejunction

综合管廊主线与支线、主线与出线舱（孔）、支线与出线舱（孔）的交汇处。

2.0
