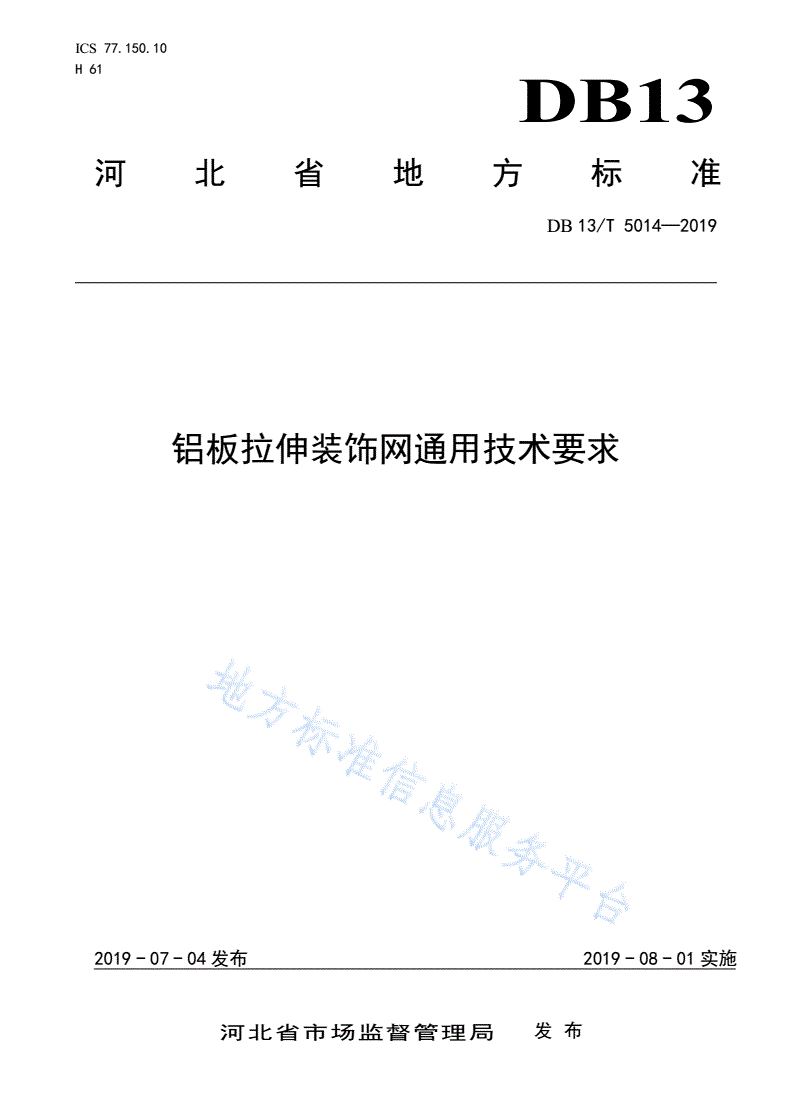

DB13/T 5014-2019 铝板拉伸装饰网通用技术要求

ICS77.150.10

H61

DB13

河北省地方标准

DB13/T5014—2019

铝板拉伸装饰网通用技术要求

2019-07-04发布2019-08-01实施

河北省市场监督管理局发布

DB13/T5014—2019

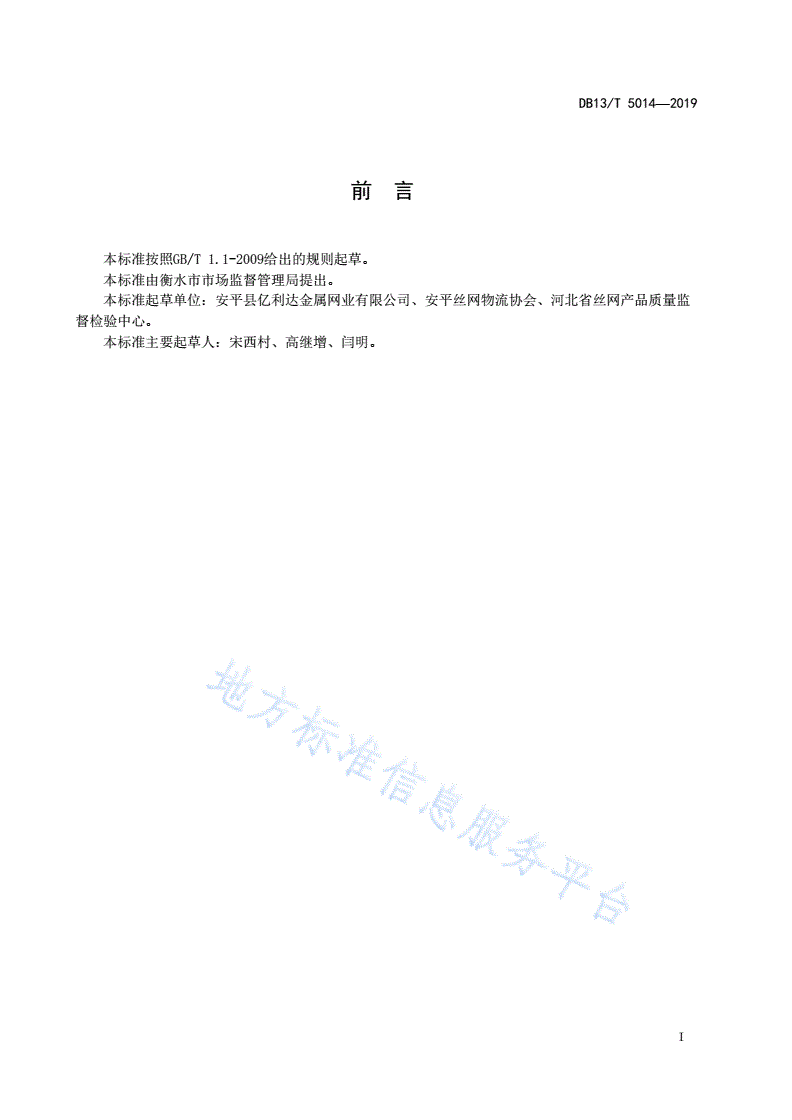

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由衡水市市场监督管理局提出。

本标准起草单位：安平县亿利达金属网业有限公司、安平丝网物流协会、河北省丝网产品质量监

督检验中心。

本标准主要起草人：宋西村、高继增、闫明。

I

DB13/T5014—2019

铝板拉伸装饰网通用技术要求

1范围

本标准规定了铝板拉伸装饰网通用技术要求的术语和定义、产品分类及结构、要求、试验方法。

本标准适用于工业与民用建筑、市政工程以及耐用消费品等装饰用铝板拉伸装饰网（以下简称铝

板网）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3880.1一般工业用铝及铝合金板、带材第1部分:一般要求

GB/T8014.1铝及铝合金阳极氧化氧化膜厚度的试验方法第1部分：测量原则

GB/T8014.2铝及铝合金阳极氧化氧化膜厚度的试验方法第2部分：质量损失法

GB/T8014.3铝及铝合金阳极氧化氧化膜厚度的试验方法第3部分：分光束显微镜法

GB/T33217-2016冲压件毛刺高度

QB/T2959-2008钢板网

3术语和定义

下列术语和定义适用于本文件。

3.1

铝板拉伸装饰网

用纯铝板或合金铝板拉制而成的以菱形孔或六角孔为主的网。

3.2

圆边

即圆滑的边，保持完整孔的四个网边，无破孔、开衩，上下左右对接，接口处能组成完整的网孔。

3.3

切割

用铝材切割机对铝板网按照所需尺寸进行断裂分离的加工。

3.4

装饰面

指安装好的铝板网，在外面可见得到的表面，即暴晒面。

1

DB13/T5014—2019

3.5

裁剪

用剪板机对铝板网按照所需尺寸进行断裂分离的加工。

4产品分类及结构

4.1产品分类

按网孔结构形式分为两类，分类代号按表1规定。

表1产品分类

网孔结构形式菱形孔六角孔

代号LXLJ

4.2产品结构

菱形孔和六角孔的网孔形式见图1、图2.

注：

B——网宽

L——网长

d——板厚

b——梗宽

TL——短节距

TB——长节距

图1菱形孔（LX）

2

DB13/T5014—2019

注：

d——板厚

b——梗宽

p——平尖

TL——短节距

TB——长节距

图2六角型（LJ）

4.3型号表示

型号表示如下：

示例：

LX×3×10×32×80×1200×2500表示板厚为3mm，梗宽为10mm，宽度为1200mm，长度为2500mm的菱形孔铝板网。

3

DB13/T5014—2019

5型式尺寸

菱形孔铝板网的型式尺寸应符合表2规定，六角孔铝板网的型式尺寸应符合表3规定。

表2菱形孔铝板网单位为毫米

网格尺寸网面尺寸铝板网理论重量，

d

2

TLTBbBL（kg/m）

152552.7

1.515
