GB/T 39277-2020 船舶交通管理系统

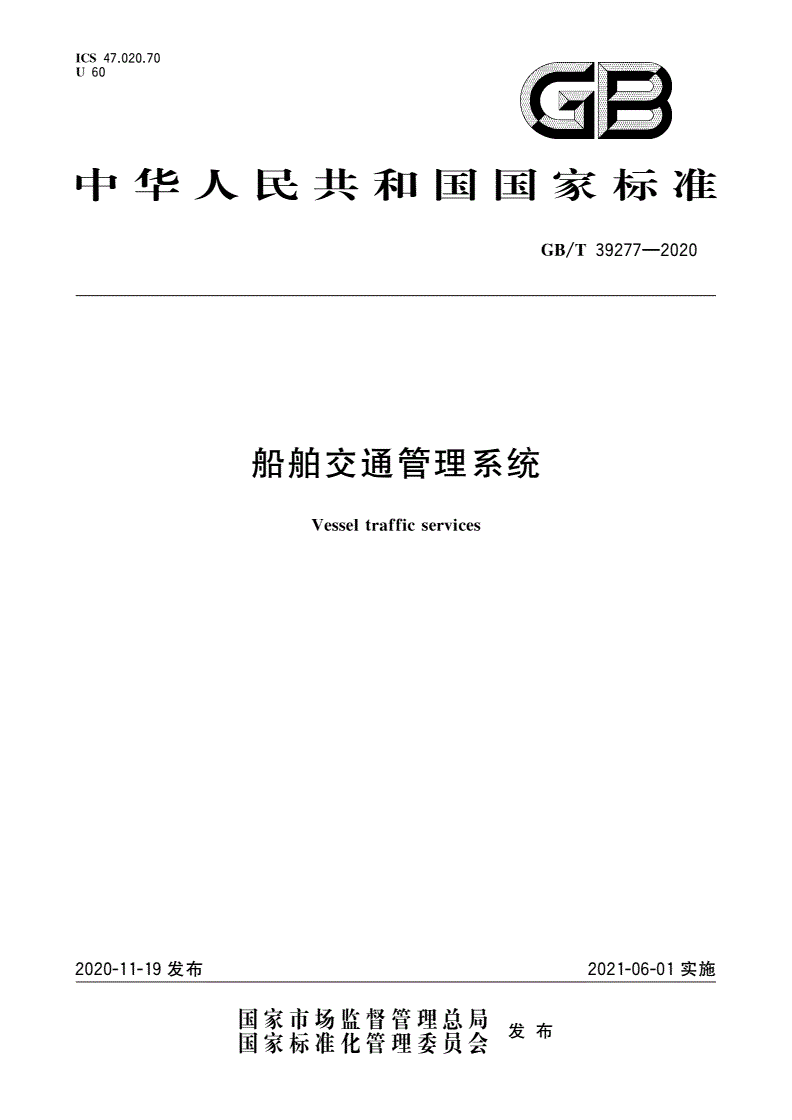

ICS47.020.70

u60GB

中华人民共和国国家标准

GB/T39277-2020

船舶交通管理系统

Vesseltrafficservices

2020-11-19发布2021-06-01实施

国家市场监督管理总局告士

国家标准化管理委员会保W

GB/T39277-2020

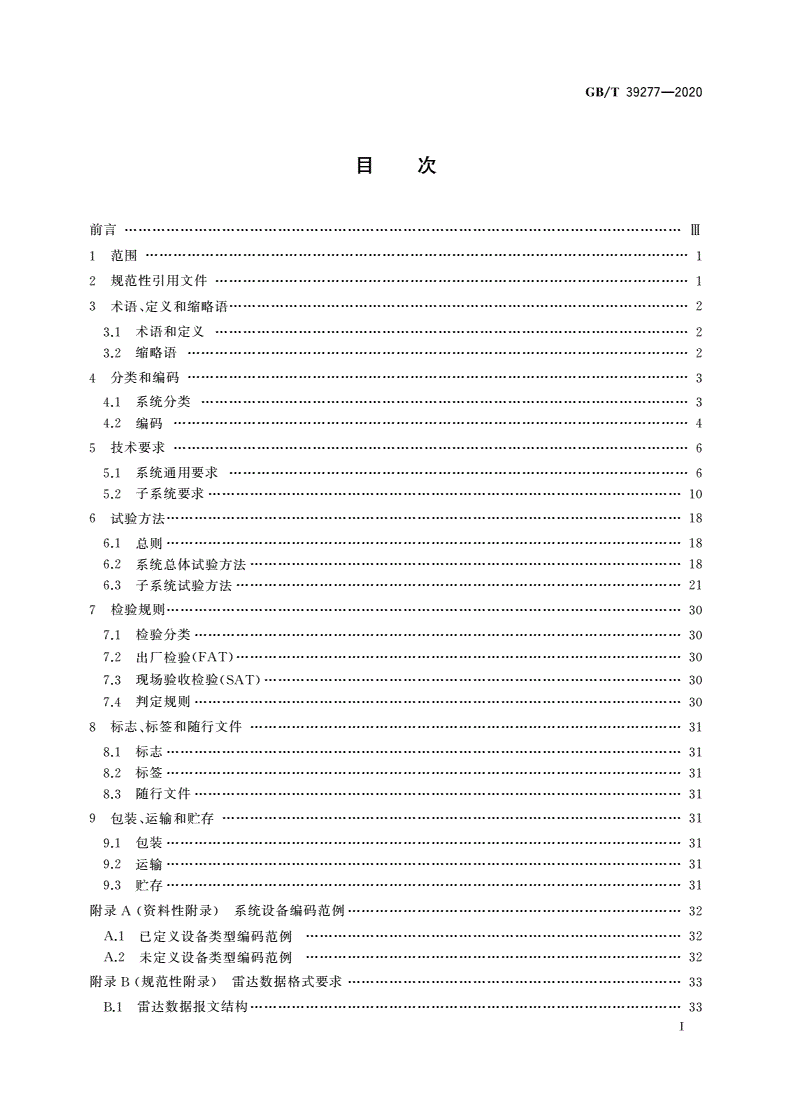

目次

前育”………·……”…………皿

1范围………”……·……”…·…...........................1

2规范性引用文件……··……”………·………1

3术语、定义和缩略语……………·…...........................2

3.1术语和定义……··……”………·……2

3.2缩略语”…………”……2

4分类和编码……..3

4.1系统分类……··……”………·……3

4.2编码…“………”………·………4

5技术要求”………………”.••••••••••••••••••••••••••••••••••••••••••••••••6

5.1系统通用要求……”………·……6

5.2子系统要求…………·………”…·……10

6试验方法…··……………”…………18

6.1总则…………””…….18

6.2系统总体试验方法…………”……”……··………..18

6.3子系统试验方法…·……”…………21

7检验规则………·……”…………30

7.1检验分类……………“…….30

7.2出厂检验CFAT)•••••••••••••••·………"….30

7.3现场验收检验（SAT）········……·……………”…·…“…….30

7.4判定规则……………·………”…·……30

8标志、标签和随行文件………"….31

8.1标志………………”31

8.2标签………·……”…………31

8.3随行文件………·……………“…·…“…….31

9包装、运输和贮存…………·……………31

9.1包装……·…………”31

9.2运输…………··“……31

9.3贮存………·……”………”31

附录A（资料性附录）系统设备编码范例……·……”…………32

A.I已定义设备类型编码范例………·……”…………32

A.2未定义设备类型编码范例……·……”…………32

附录BC规范性附录）雷达数据格式要求……….•••••••.•••••••••••••33

B.l雷达数据报文结构”……··……”…………33

I

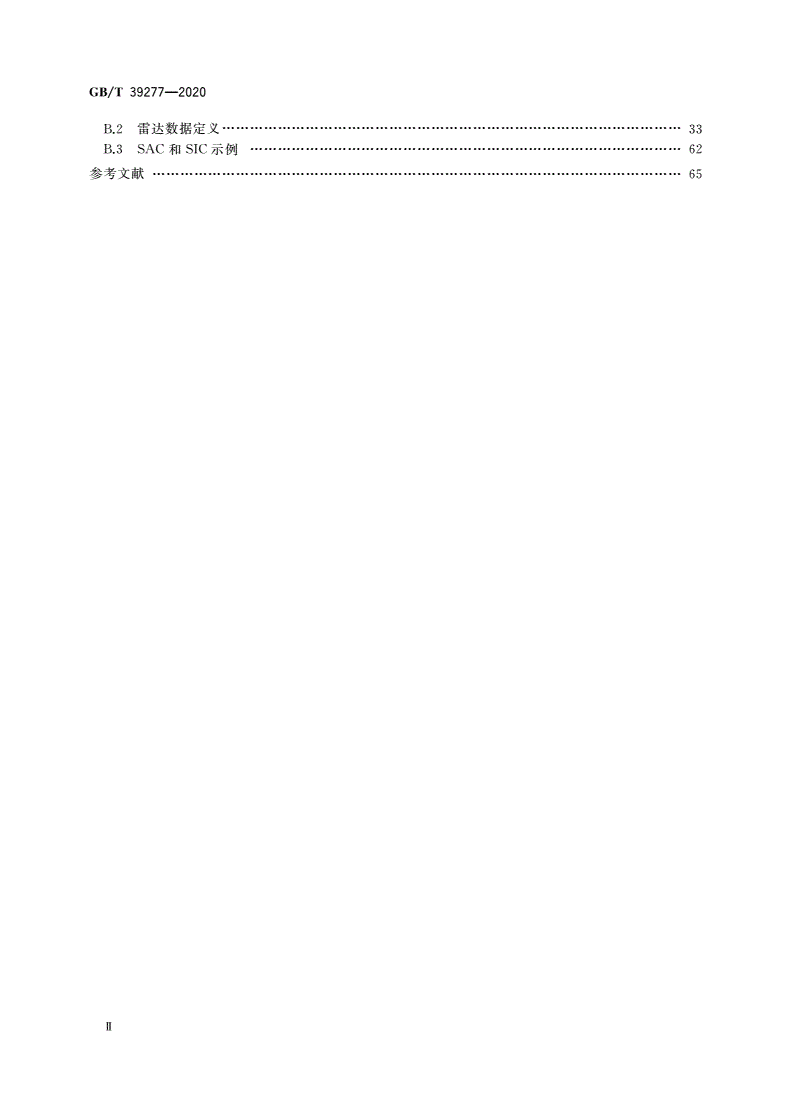

GB/T39277-2020

B.2雷达数据定义…………33

B.3SAC和SIC示例……”………·………·…62

参考文献………”………·…65

Il

GB/T39277-2020

前言

本标准按照GB/T1.12009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由全国船舶电气及电子设备标准化技术委员会（SAC/TC531〕提出并归口。

本标准起草单位z中华人民共和国江苏海事局、中国船舶重工集团有限公司第七三四研究所、中船

重工鹏力（南京〉大气海祥信息系统有限公司、交通运输部规划研究院、交通运输部水运科学研究院、中

国交通通信信息中心、大连海事大学、中电莱斯信息系统有限公司。

本标准主要起草人z玉士明、金家龙、夏亮、李啸、徐伟、马锦平、下方顺、孙大金、赵显峰、张建龙、

杨明远、王子骏、陈张奕、夏金锋、徐斌、龚瑞卿、任广富、杨宗保、曹伟、谢向前、崔松、陈静、范钦、孙伟、

田池、江晓竹、柏晓锁、何黝、易中立、文捷、肖飞、许瑞雪、顾晶。

m

GB/T39277-2020

船舶交通管理系统

1范围

本文件规定了船舶交通管理系统（VTS）的术语和定义、缩略语、分类和编码、技术要求、试验方法、

检验规则、标志、标签和随行文件、包装、运输和贮存等内容。

本文件适用于VTS的设计、开发、生产和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单〉适用于本文件。

GB/T191包装储运图示标志

GB/T2260中华人民共和国行政区划代码

GB/T2423.l电工电子产品环境试验第2部分2试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分z试验方法试验B：高温

GB/T2423.3环境试验第2部分z试验方法试验Cab：恒定湿热试验

GB/T2423.17电工电子产品环境试验第2部分＝试验方法试验Ka，盐雾

GB/T2423.24环境试验第2部分＝试验方法试验Sa，模拟地面上的太阳辐射及其试验导则

GB/T2423.41环境试验第2部分＝试验方法风压

GB/T4208外壳防护等级(IP代码）

GB/T12649气象霄达参数测试方法

GB/T14574声学机器和设备噪声发射值的标示和验证

GB/T17838船舶海洋水文气象辅助测报规范

GB/T20068船载自动识别系统（AIS）技术要求

GB/T21431建筑物防雷装置检测技术规范

GB/T28181公共安全视频监控联网系统信息传输、交换、控制技术要求

GB/T30287.2卫星定位船舶信息服务系统第2部分2船用终端与服务中心信息交换协议

GB/T30790.6色漆和清漆防护涂料体系对钢结构的防腐蚀保护第6部分s实验室性能测试

方法

GB/T32401VHF/UHF频段元线电监测接收机技术要求及测试方法

GB/T34089VHF/UHF无线电监测测向系统开场测试参数和测试方法

GB/T37079设备可靠性可靠性评估方法

GB50052供配电系统设计规范

GB50174数据中心设计规范

YD/T2022时间同步设备技术要求

ISO12944-6色漆和清漆防护涂料体系对钢结构的防腐蚀保护第6部分．实验室性能试验方

法（PamtsandvarnishesCorrosionprotect10nofsteelstructuresbyprotectivepamtsystemsPart

6:Laboratoryperformancetestmethods)

IEC60945海上导航和无线电通信设备及系统通用要求测试方法及耍求的测试结果

GB/T39277-2020

(Maritimenavigationandradiocommunicationequipmentandsystems-Generalrequirements-Meth-

adsoftestmgandrequiredtestresults)

ITU-TRec.P.863语音质量的客观评测标准（Perceptualobjectivelisteningqualityprediction)

IALAV145VTS数据交换服务CIVEF)[Inter-VTSExchangeFormatCIVEF)ServiceV145]

3术语、定义和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

船剧交通管理系统vesseltrafficservices

为保障船舶交通安全，提高船舶交通效率，保护水域环境，对船舶实施交通管制并提供咨询服务的

系统．

3.1.2

VTS主管机关VTSauthority

由政府设立的，全部或部分负责区域内安全（包括环境安全）、船舶交通效率及环境保护的机关。

3.1.3

VT百区域VTSarea

由VTS主管机关划定并对外公布的，VTS能够实施有效监视和服务的区域。

3.1.4

VTS中心VTScenter

VTS的管理和运作中心。

3.1.5

雷达站radarstation

VTS中以雷达为主要技术手段的信息采集站．

注z通常还可能配有VHF、水文气象、视频监控、网络传输等设备，以及配套的电源、环境动力监测、防雷和消防监

测等．

3.1.6

雷达扫描周期radarscanningperiod

雷达天线完成一次完整扫描所需的时间。

3.1.7

距离分辨力ranger国olution

在同一方位上，雷达区分相邻点目标最小距离间隔的能力。

3.1.8

方位分辨力azimuthr回olution

在同一距离上，雷达区分相邻点目标最小方位角的能力。

3.2缩畸语

下列缩略语适用于本文件。

AIS：自动识别系统（AutomaticIdentificationSystem)

BOS，北斗卫星导航系统CBeiDouNavigationSatelliteSystem]

CAT：数据分类（DataCategory)

FSPEC：字段规格（FieldSpecification)

2

GB/T39277-2020

FX，字段扩展指示符（FieldExtensionIndicator)

IALA，国际航标与灯塔协会(InternationalAssociationofMarineAidstoNavigationandLight

houseAuthorities)

LEN：长度指示符（LengthIndicator)

LSB：最低有效位（LeastSignificantBit)

MMSI，海上移动服务识别码（MaritimeMobileServiceIdentity)

MTBF，平均故障间隔时间（MeanTimeBetweenFailures)

MTTF，平均失效前时间（MeanTimeToFailure)

RCS，霄达散射截面（RadarCrossSection)

REP：字段重复指示符（FieldRepet血onIndicator)

SAC：系统区域码（SystemAreaCode)

SIC，系统识别码（SystemIdentificationCode)

SSR，固态雷达（SolidStateRadar)

TCP，传输控制协议（TransmissionControlProtocol)

UAP，用户应用说明（UserApplicationProfile)

UDP：用户数据报协议（UserDatagramProtocol)

UTC：协调世界时（CoordinatedUniversalTime)

VHF：甚高频（VeryHighFrequency)

VHF-OF，甚高频测向仪（VeryHighFrequencyDirectFinder)

VTS，船舶交通管理系统（VesselTrafficServices)

4分类和编码

4.1系统分类

根据VTS区域特点可将VTS分为主类，如表1所示。

表1VTS分类

VTS分类

分类说明

用于提高河流、湖泊或其他与海洋或内陆相连的水域中航行的安全性和效率，保障生命财产安全，

内陆水域VTS

保护水域环境、堤岸、附近的居民和企业免受船舶交通运输可能产生的不利影响．它能够识别和

监测船舶，对船舶的航行进行合理规划，通过空间分配来管理交通，以及提供导航信息和协助

沿海VTS

协助船舶安全，迅速地通过沿海水域，以及在引航员上船或下船之前为船舶提供协助

对船舶在港口区域内的航行进行特定的交通管理，最大程度地减少事故，防止不必要的延误，确保

港口的经济效益、生命安全和环境保护．

港口VTS可能会发布船舶进出港口的规定或指示信息，包括．

进入／离开VTS区域的许可z

港口VTS

引航员或拖船的配备要求，

一一该区域的最大速度p

船舶间距z

一一铺地位置的分配，

一一在狭窄通道中的超越权限

注s实际情况下，某些VTS可能兼具上述几种类型的特点．

3

GB/T39277-2020

4.2编码

4.2.1系统编码

系统的编码结构见图1,

X×××

1二一版本代号

系统名称

口

商标代号

注z编码结构中的系统名称宜统一为“VTS”，即×XXVTSXXX。

圈1系统编码结构

4.2.2系统设备编码

VTS的设备编码由中心编码（8位）、用户自定义编码（2位〕、类型编码（3位）和序号（7位）四个码

段共20位十进制数字字符构成，即设备编码＝中心编码＋用户自定义编码＋类型编码＋序号．

VTS设备编码的详细规则见表2。其中，中心编码指设备所属的VTS中心的编码，按照VTS中心

所在地的行政区划代码确定，当不是基层单位时空余位为0。行政区划代码采用GB/T2260规定的行

政区划代码表示。用户自定义编码是指由用户按照实际需求自定义的识别代码（例如，以设备所属的站

点为单位进行统一的设备编码，范例参见附录A）。类型编码规定了设备的具体类型。

表2VTS设备编码规则

码段码位含义取值说明

省级编号

1、2

由VTS中心所在地的行政区划代码确定，符合GB/T2260

3、4市级编号

的要求

中心编码

5、自

区级编号

7、自基层接人单位编号由VTS主管机关确定

用户自定义编码9、10用户自定义识别编码由VTS用户按照需求自行设置

111

雷达天线编码

112

雷达收发机编码

111～129表示类型为

雷达子事统设备113

雷达维护终端编码

114~129

扩展的雷达子系统设备编码

130

VHF天线编码

131VHF收发机编码

11、12、13

类型编码

132

VHF控制服务器编码

133

VHF操作终端编码

130～149表示类型为

VHF通信子革统设备134

主控语音网关编码

135麦克风编码

136扬声器编码

137~149

扩展的通信子系统设备编码

4

GB/T39277-2020

表2（续）

码段码位取值说明

吉义

150显示控制终端

150～169表示类型为

VHF-DF子系统设备151~169扩展的VHF-DF子系统设备编码

170AIS接入设备编码

171

前端摄像机

172

北斗授时服务器编码

173

风速风向仪编码

174

气压传感器编码

175温湿度记录仪编码

170～199表示类型为

数据接人子系统设备176能见度传感器编码

177

雨量传感器编码

178水深测试仪编码

179

水位传感器编码

180

流速仪编码

181~199扩展的数据接人子系统设备编码

20口

多传感器综合处理器编码

200～219表示类型为

数据综合处理子系统201雷达数据处理器编码

设备202~219扩展的数据综合处理子系统设备编码

类型编码11、12、13220

交通显示处理器编码

221

交通显示器编码

220～299表示类型为

222

交通显示与控制子高清解码器编码

系统设备223

操作台编码

224~299

扩展的交通显示与控制子系统设备编码

300

管理信息服务器编码

300～329表示类型为

管理信息子系统设备301~329

扩展的管理信息子系统设备编码

330

记录重放处理器编码

330～349表示类型为

331

磁盘阵列存储器编码

记录重放子系统设备

332~349

扩展的记录重放子系统设备编码

350

中心路由器编码

351

网络交换机编码

350～369表示类型352

信息管理终端编码

为信息传输与网络子

353PCM复用器编码

系统设备

354

数字微波信道机编码

355~369扩展的信息传输与网络子系统设备编码

5

GB/T39277-2020

表2（续〕

码段码位取值说明

含义

370外网服务器编码

370～399表示类型371

数据交换服务器编码

为信息交换与共享子

11、12、13372NAS网络存储器编码

类型编码

系统设备

373~399

扩展的信息交换与共享子系统设备编码

400～999为扩展类型400~999

扩展类型

。000000～

14~20

用户自定义的序号

序号设备、用户序号

9999999

5技术要求

5.1系统通用要求

5.1.1系统组成

VTS通常由以下基本系统耍素组成2

a)雷达子系统z

b)VHF通信子系统g

c)VHF-OF子系统p

d)数据接人子系统5

e)数据综合处理子系统s

f)交通显示与控制子系统g

g)管理信息子系统；

h)记录重放子系统；

i)信息传输与网络子系统s

j)信息交换与共享子系统。

VTS的各子系统按照其功能划分为信息感知层、信息传输层、信息处理层和信息应用层，VTS的

组成及其分类见图20

注，VTS可以仅包含上述子系统中的一部分，也可以包含除上述各子系统之外的其他子系统。

6

GB/T39277-2020

要靠吉普辈革音鼓掌装

EJ子E主簸

然Z革1/i缘与擒拿要

于革锥

E二〕

4喜S这交换总共～事

fl民钱

匹E

信J路易费知草委

稳童u革输E在4资2革主告辈辈革这位草草摆手草草是

固2VTS组成和子系统分类

5.1.2基本功能要求

VTS基本功能分为内部功能和外部功能，其中，内部功能应包括信息收集和信息评估z外部功能应

包括交通组织、信息服务、助航服务和参与联合行动．具体内容如下2

a)内部功能如下s

1)信息收集应包括以下内容：

•获取船舶交通动态信息；

•接收船舶动态报告和有关船舶、人员及危险货物装载的情况报告3

•收集航行计划信息g

•收集水文气象信息。

2)信息评估应包括以下内容：

•处理、存储和查询船舶交通动态信息；

•统计处理、存储和查询船舶动态报告和有关船舶、人员及装载的情况报告以及航行计

划和水文气象信息；

•预测未来船舶航行动态和交通态势；

•融合信息，

b）外部功能如下s

1)交通组织应包括以下内容z

•组织船舶编队航行，允许进人、通过或离开g

•指定遵循的航线或限制航速s

•指定锚泊位置。

2)信息服务可包括以下内容·

•播发有关船舶动态和水文气象情况的信息，以协助船舶安全航行z

•发布航行警告或向船舶提供有关船位、航向、碍航物等助航信息6

•向港口、航运和搜救等有关部门提供信息服务。

3)当船方请求或VTS中心认为必要时，VTS应能向船舶提供协助航行信息。助航服务应

包括以下内容z

7

GB/T39277-2020

•助航需求与确认5

·航行信息服务；

·航行建议或警告－

4)参与联合行动应包括向船舶和有关机构提供信息，协助海上搜救、抢险及防止污染扩大等

工作。

不同类型的VTS所要求的基本功能有所不同，具体如表3所示。

表3盯S功能要求

VTS类型

功能要求

内陆水域VTS信息收集、信息评估、交通组织、信息服务、助航服务和参与联合行动

沿海VTS

信息收集、信息评估、信息服务和参与联合行动

港口VTS

信息收集、信息评估、交通组织、助航服务和参与联合行动

5.1.3总体性能要求

5.1.3.1系统性能要求

系统性能要求如-r.

a)分辨力＝

1)分道通航水域的系统分辨力应满足，W,<W,-2.EmuI

2)单向航道的系统分辨力应满足，W,<W。－W,-2•Emuo

式中g

w，一一单向航道宽度；

w,通航分隔带宽度s

w，一一在显示终端上的设计船型目标视频图像对航道垂直线的投影尺寸B

w，一一在显示终端上的航道两侧标志视频图像对航道垂直线的投影尺寸g

E_.系统定位最大误差的绝对值。

b)定位误差2

1)分道通航水域的系统定位误差应满足，E~＜0.5•(W,-W,);

2)单向航道的系统定位误差应满足：E-<0.5•(W0-W2-W，）。

式中z

w,单向航道宽度p

w，一一通航分隔带宽度s

w，一一在显示终端上的设计船型目标视频图像对航道垂直线的投影尺寸s

w,在显示终端上的航道两侧标志视频图像对航道垂直线的投影尺寸，

E＿－系统定位最大误差的绝对值。

c)跟踪误差2

1)航速误差《lkn;

2)航向误差《2.5°0

d）最大可跟踪直线速度注30kn;

e)最大可跟踪加速度》0.38m/s';

f)最大可跟踪角速度二抖。／so

5.1.3.2系统可用性

表4规定了VTS不同能力等级对应的可用性指标要求。

8

GB/T39277-2020

表4可用性指标

能力等级

可用性

基本标准高级

在任意给定的VTS区域内，基本服务最太允许的

24hSh4h

年度停机时间

99.7%99.9%99.95%

相应的可用性

单个于系统的可用性99%99.6%99.9%

注1＇这些可用性指标适用于整个系统，并适用于所有硬件与软件的工作要求。对VTS工作带来显著影响的定

期维护工作也包括在这些可用性数据之中。

注2，工作于重点监控区域的VT百的可用性需要商于99.95%，此时，可能需要配置冗余的服务器和通信系统，甚

至配置备用的操作中心。

注3，如果需要的备件无法顺利投人使用，修理时间将会延长，并在一定程度降低可用性指标。因此，VTS宜配

备足够的备件并对维修服务做出计划安排，以满足可用性指标要求，

5.1.3.3系统设备的环境适应能力

系统设备的环境适应能力要求应按照表5和表6确定。

表5室内设备要求

环境

科目

设备室工作人员室

。℃～45℃10℃～35℃

温度

相对湿度在45℃时，＜95%

防护等级(IP)IP52（精尘和水滴15。）IP20

噪声lm范围内＜45dB(A)

表6户外设备要求

环境

科目

极热很冷

E常

30℃～45℃10℃～55℃

温度

太阳辐射<1120W/m'

紫外辐射<65W/m'

防护等级（IP)IP65（尘密和喷水）

针对具体现场条件

腐蚀类别C5-M（海洋环境）

盐雾盐度（1)，相当于5%含盐量

风

针对现场具体条件

雷电针对现场具体条件

9

GB/T39277-2020

5.1.4运行保障要求

为保障VTS的安全稳定运行，系统还应满足3

a)系统软硬件采用经过严格质量检测和可靠性检验的成熟产品，对系统的关键硬件设备，采用必

耍的冗余配置g

b)系统有可靠的安全防范措施，达到国家信息系统安全等级保护二级（及以上〉标准，以避免系统

软件、数据遭到攻击和破坏g

c)系统的
