DB41/T 2231-2022 水利工程生态护坡技术规范

ICS93.160

CCSP55

41

河南省地方标准

DB41/T2231—2022

水利工程生态护坡技术规范

2022-01-13发布2022-04-12实施

河南省市场监督管理局发布

DB41/T2231—2022

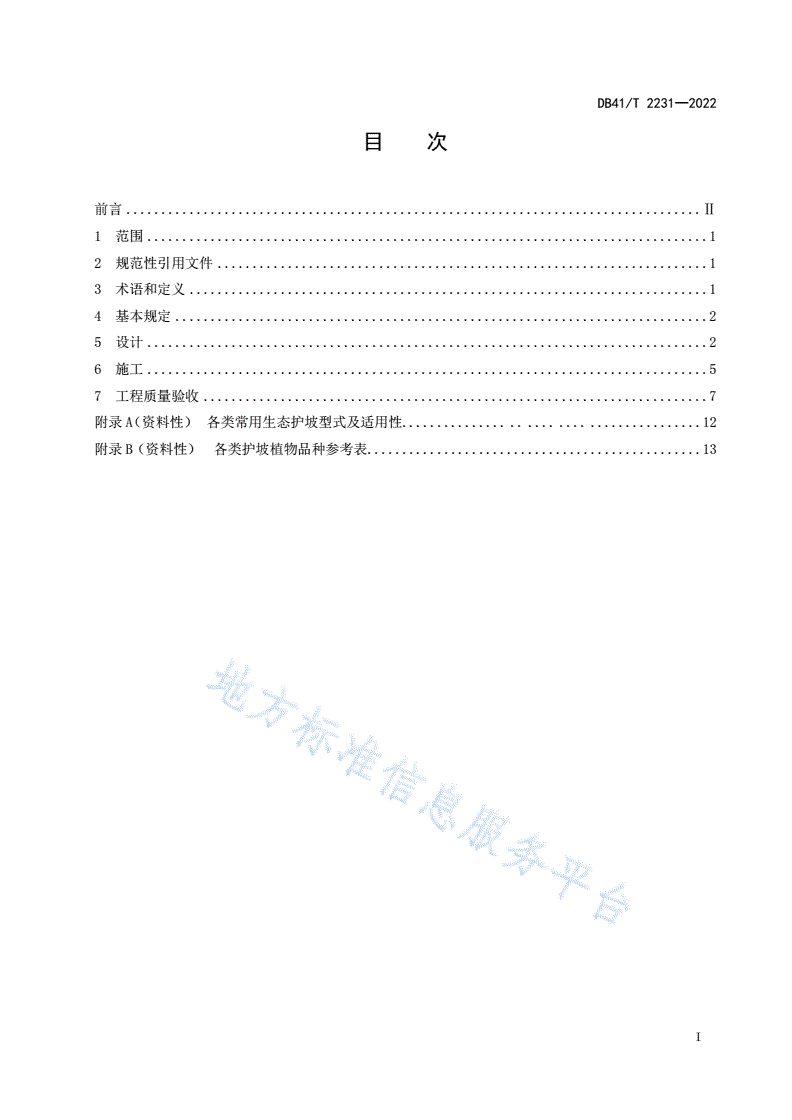

目次

前言..................................................................................Ⅱ

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................2

5设计................................................................................2

6施工................................................................................5

7工程质量验收........................................................................7

附录A（资料性）各类常用生态护坡型式及适用性.........................................12

附录B（资料性）各类护坡植物品种参考表................................................13

I

DB41/T2231—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省水利厅提出。

本文件由河南省水利标准化技术委员会归口。

本文件起草单位：黄河水利委员会黄河水利科学研究院、河南省水利第一工程局、河南省水利勘测

设计研究有限公司、河南省水利水电工程建设质量监测站、河南省水利基本建设工程质量检测中心站、

河南省水土保持监测总站。

本文件主要起草人：刘慧、冷元宝、宋万增、魏宪田、王银山、赵廷华、张彬、马志华、冯光伟、

李长明、李博、王靖如、王湟、王伟科、尹冰涛、时向阳、安增强、时永娜、娄萱、张飞、张清明、李

姝昱、徐建昭、韩亚萍、牛贺道、畅军、方飞、孙缔英、梁娟、任文浩、赵胜朝、陈长青、李剑锋、汪

军、张恩典、陈飞、王腾基。

II

DB41/T2231—2022

水利工程生态护坡技术规范

1范围

本文件规定了水利工程生态护坡技术的设计、施工、工程质量验收等要求。

本文件适用于水利工程的生态护坡设计、施工及工程质量验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB6142禾本科草种子质量分级

GB7908林木种子质量分级

GB50286堤防工程设计规范

CJJ82园林绿化工程施工及验收规范

SL176水利水电工程施工质量检验与评定规程

SL191水工混凝土结构设计规范

SL260堤防工程施工规范

SL386水利水电工程边坡设计规范

SL398水利水电工程施工通用安全技术规程

SL492水利水电环境保护设计规范

SL632水利水电工程单元工程施工质量验收评定标准-混凝土工程

SL633水利水电单元工程施工质量验收评定标准-地基处理与基础工程

SL634水利水电单元工程施工质量验收评定标准-堤防工程

SL677水工混凝土施工规范

3术语和定义

下列术语和定义适用于本文件。

3.1

生态护坡

在水利工程中，由植物或植物与辅助结构组成的综合护坡体系，具有水土保持、生态修复、维持生

境连续性、改善景观等边坡防护功能。

3.2

基体

在生态护坡中，可以承载护坡结构层或供植物根系生长发育的边坡体。

3.3

护坡结构层

用于防护基体、改善基体植生条件的护坡结构体。

1

DB41/T2231—2022

3.4

植被层

生长于护坡结构层或基体上的人工植被。

3.5

植被覆盖率

一定单位面积范围内，植物地上部分垂直投影面积占该用地总面积的百分比。

4基本规定

4.1生态护坡应遵循尊重自然、因地制宜、就地取材、经济适用、环保高效的原则。

4.2生态护坡应根据工程特点和需要，明确植被建设目标。

4.3生态护坡的结构可分为基体、护坡结构层、植被层。

4.4生态护坡基体和护坡结构层的稳定应符合SL386及GB50286相关规定。

4.5生态护坡植被层应以草、灌植被为主，优先选择适宜当地气候特点和立地条件的植被，与周边生

态环境协调一致。

5设计

5.1一般规定

5.1.1生态护坡工程设计应结合当地生态环境条件，确定科学合理的植被建设技术指标。

5.1.2生态护坡工程设计前应对水文、气象、地质、土壤特性和原生植被类型、种类、生长习性及群

落结构特征等基本情况进行资料收集和调查。

5.1.3生态护坡工程设计的内容应包括生态护坡型式选择及护坡结构层、植被层、管养措施等。

5.1.4生态护坡工程设计应根据基体和护坡结构层特点，确定基体与护坡结构层之间的连接方法和措

施，确保护坡结构层稳定。

5.1.5生态护坡工程应设置必要的截排水措施。

5.2主要生态护坡型式及适应性

5.2.1生态护坡型式一般包括人工植被护坡、平铺草皮护坡、固结植生护坡、生态袋护坡、三维土工

网垫植草护坡、土工格室植草护坡、混凝土或砌体框格网护坡、多孔植生砌块护坡、喷混植生护坡、生

态混凝土植被护坡等。

5.2.2边坡类型按基体粒料密实程度可分为土基体、松散岩基体、岩基体或混凝土基体。常用生态护

坡型式及适用性见附录A。

5.3护坡结构层设计

5.3.1护坡结构层一般由支撑骨架、种植土、截排水设施及附属设施等组成。

5.3.2支撑骨架强度、变形、耐久性等技术指标应符合相关标准的要求。

5.3.3种植土可采用原土、改良土和客土，土壤质量应符合CJJ82的要求。

5.3.4截排水设施一般包括坡顶截水、坡面截排水设施等，应形成集水分区合理、出水顺畅、耐冲刷、

防冻结的有效排水系统。

5.4植被层设计

5.4.1植被层设计应遵循以下原则：

2

DB41/T2231—2022

a)优先选择易成活、生长快、根系发达、抗逆性强的多年生乡土物种；

b)应注重生物多样性，以多年生、能形成稳定群落的植物为建群种，不宜选用单一物种；

c)有景观要求的生态护坡，可增加观赏性植物种类；

d)种植密度应根据植物生长特性、边坡特点及生态承载力确定。

5.4.2所选草本植物种子质量应不低于GB6142中所规定的二级要求；所选灌木植物种子质量应不低

于GB7908中所规定的二级要求。

5.4.3植物种类应根据边坡坡度、坡向、种植层厚度等条件，选择草本、草灌、乔灌等组合。常用的

护坡植物品种见附录B。

5.4.4永久性的弃土场、料场边坡绿化防护应根据立地因子选择适宜的植被，可选择速生乔灌木、攀

援植物或者低矮匍匐型植物，常用植物见附录B。

5.4.5自然条件下难以成活的护坡植被，宜布设灌溉系统，优先选用滴灌、微喷等节水灌溉方式。

5.5常用护坡设计

5.5.1人工植被护坡

人工植被护坡是直接在基体上进行播种或栽植形成植被防护体系的一种边坡防护型式，应符合下列

规定：

a)应选用叶茎矮或有匍匐茎的多年生乡土植物；

b)播种宜采用三种以上种子混播，符合互补原则；

c)栽植穴宜呈“品”字型布置，穴距按要求密度进行排列。

5.5.2平铺草皮护坡

平铺草皮护坡是在基体坡面上铺设人工草皮形成植被防护体系的一种边坡防护型式，应符合下列规

定：

a)草皮短边尺寸不应小于30cm；

b)草皮应密实铺设，防止脱空；

c)草皮宜采用竹签、U型钉等措施固定。

5.5.3固结植生护坡

固结植生护坡是将生态复合材料、缓释肥、草种、喷播土（需要时）等与水的混合物喷播到基体坡

面形成植被防护体系的一种边坡防护型式，应符合下列规定：

a)水和生态复合材料的浓度比宜为30:1～300:1；

b)缓释肥的用量不应小0.1kg/m2；

c)单位喷洒量宜为1.5L/m2～5L/m2。

5.5.4生态袋护坡

生态袋护坡是由生态袋、生态袋装填的种植土和生态袋联接件形成植被防护体系的一种边坡防护型

式，应符合下列规定：

a)生态袋应具有保土、透水、抗紫外线、耐腐蚀、易于植物穿透生长等特性；

b)生态袋植被可通过植物种子与种植土预先混播、插播、表层铺草皮及喷播种子等方法实现；

c)生态袋上下层之间宜用联结扣联结；

d)生态袋基础应做5%的倒坡抗滑；

e)顶层生态袋上部宜覆盖黏性土，厚度不应小于20cm且种植植被。

5.5.5三维土工网垫植草护坡

3

DB41/T2231—2022

三维土工网垫植草护坡是在铺设的三维结构网垫内充填种植土并喷播种子等形成植被防护体系的

一种边坡防护型式，应符合下列规定：

a)三维土工网垫要求品质良好，单位面积质量不应小于350g/m2，厚度不应小于1.4cm，纵横向

最大抗拉力不应小于2.0kN/m；

b)三维土工网垫宜顺坡铺设，铺于坡顶时延伸长度不应小于40cm，网与网之间平搭宽度不应小

于10cm，搭接部位用连接钉固定；

c)三维土工网垫应采用U型钉、地锚钉等措施固定；

d)土质边坡喷播厚度不宜小于5cm，岩质边坡喷植厚度不宜小于10cm。

5.5.6土工格室植草护坡

土工格室植草护坡是在展开并固定于基体坡面的土工格室内填充种植土、喷播种子形成植被防护体

系的一种边坡防护型式，应符合下列规定：

a)土工格室应顺坡就势均匀布设；

b)土工格室采用钢筋进行锚固时，钢筋直径不应小于8mm，长度不应小于30cm，并做除锈、防

锈处理；

c)土工格室内应填充种植土，表层回填黏性土，高出格室1cm～2cm。

5.5.7混凝土或砌体框格网护坡

混凝土或砌体框格网护坡是在混凝土或浆砌石框架内铺草皮、喷播植草等形成植被防护体系的一种

边坡防护型式，应符合下列规定：

a)混凝土强度等级不应低于C20；

b)混凝土或砌体框格可采用方格形、菱形、拱形等形状。框格截面宽度不应小于20cm，厚度不

应小于30cm，框格间距不应大于3m；

c)框格节点处应设置锚杆以固定框架。

5.5.8多孔植生砌块护坡

多孔植生砌块护坡是在拼接固定好的带孔砌块内填充种植土、喷播种子形成植被防护体系的一种边

坡防护型式，应符合下列规定：

a)砌块强度等级不应低于MU10；

b)砌块铺砌不应有通缝，平直段水平缝宽不应大于8mm，其他不宜大于10mm。

5.5.9喷混植生护坡

喷混植生护坡是将种子、肥料、粘合剂、土壤改良剂、保水剂等与水的混合物喷播到基体坡面形成

植被防护体系的一种边坡防护型式，应符合下列规定：

a)锚杆长度根据坡面岩体破碎情况确定，长锚杆不宜大于100cm，短锚杆不宜大于50cm；

b)锚杆密度应根据边坡坡度情况设计，边坡坡度＜60°，锚杆密度可为100cm×100cm；边坡坡

度60°～75°，锚杆密度可为80cm×80cm；边坡坡度＞75°，锚杆密度可为60cm×60cm；

c)挂网网孔尺寸不宜大于5cm×5cm，搭接宽度不宜小于
