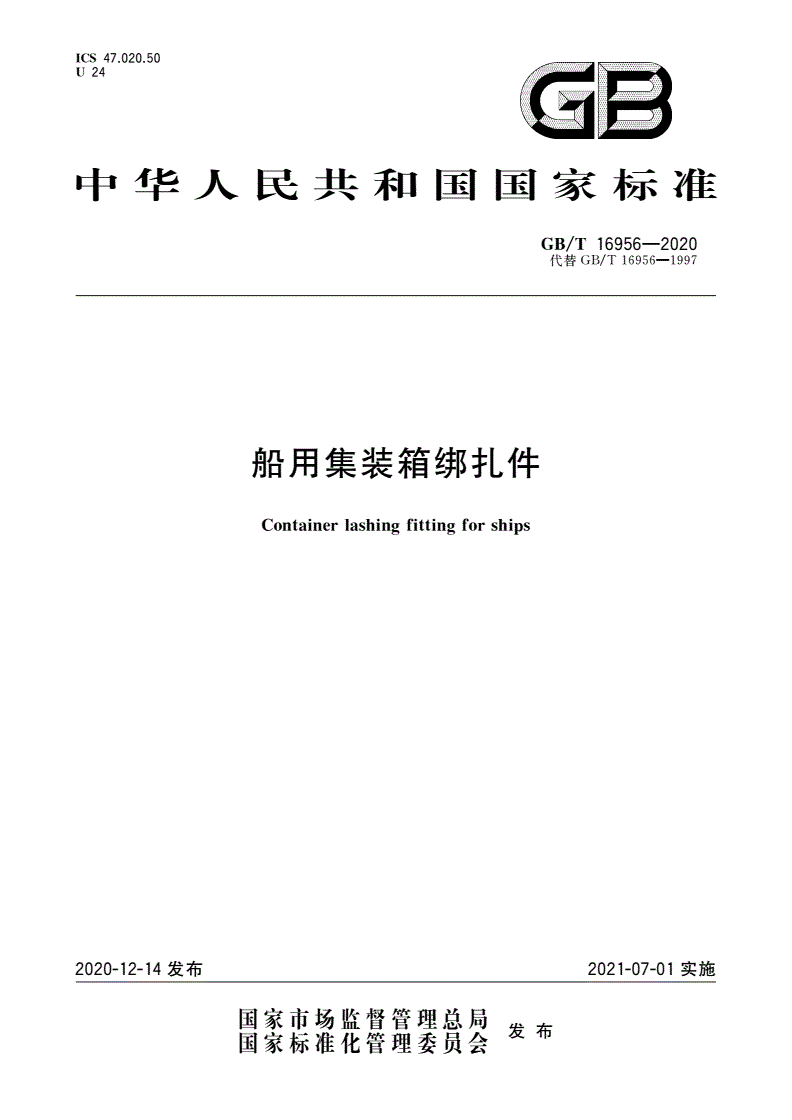

GB/T 16956-2020 船用集装箱绑扎件

ICS47.020.50

u24GB

中华人民共和国国家标准

GB/T16956-2020

代替GB/T169561997

船用集装箱绑扎件

Containerlashingfittingforships

2020-12-14发布2021-07-01实施

国家市场监督管理总局申＃

国家标准化管理委员会保叩

GB/T16956-2020

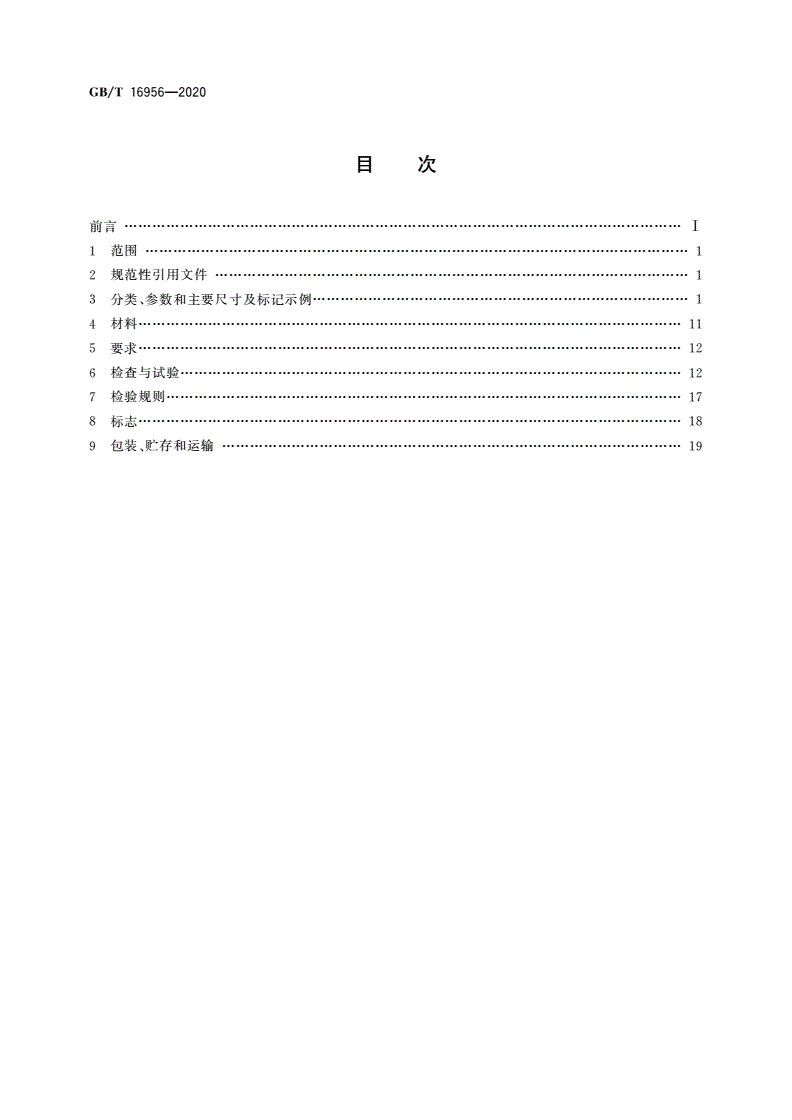

目次

前言…………·”………I

1范围……·

2规范性引用文件…··

3分类、参数和主要尺寸及标记示例…·

4材料…………“………·……11

5要求…………”………·…12

6检查与试验………”………·…12

7检验规则…………”………·……17

8标志……”……·………18

9包装、贮存和运输………”…….19

GB/T16956-2020

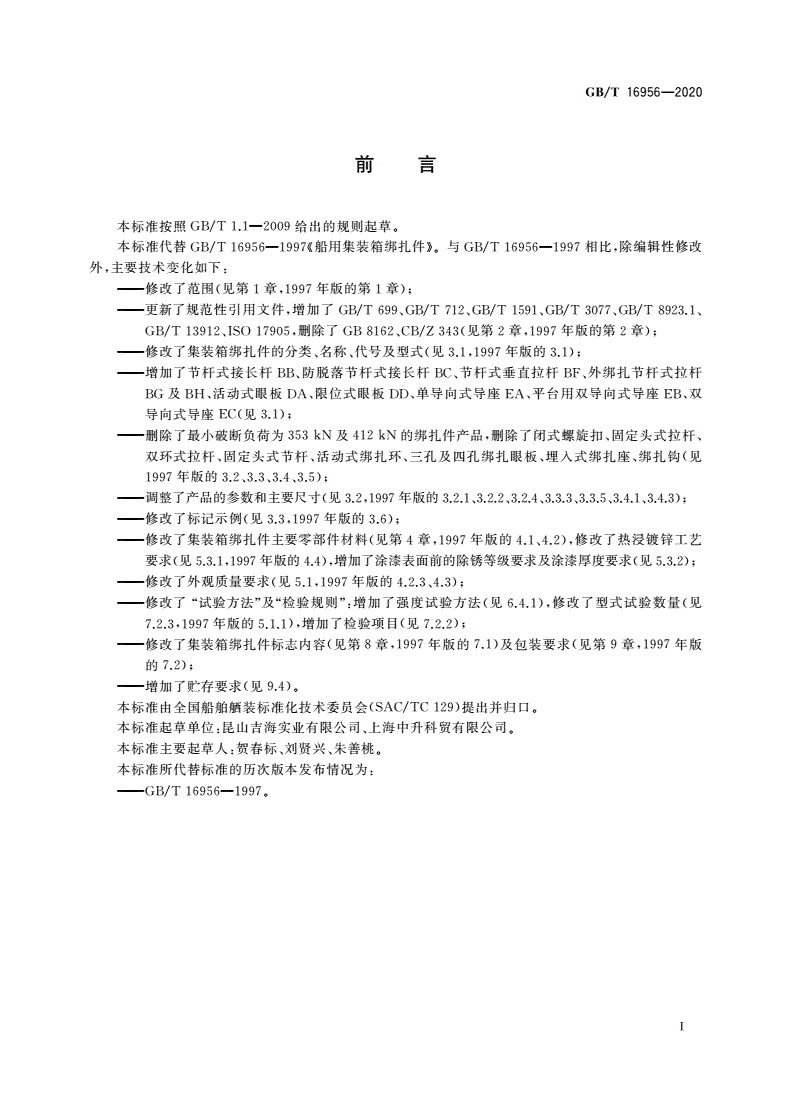

前言

本标准按照GB/T1.12009给出的规则起草。

本标准代替GB/T16956-1997《船用集装箱绑扎件》。与GB/T16956-1997相比，除编辑性修改

外，主要技术变化如下：

一一修改了范围（见第1章，1997年版的第1章）;

一一－更新了规范性引用文件，增加了GB/T699、GB/T712、GB/T1591、GB/T3077、GB/T8923.l、

GB/T13912、ISO17905，删除了GB8162、CB/Z343（见第2章，1997年版的第2章）;

修改了集装箱绑扎件的分类、名称、代号及型式（见3.1,1997年版的3.1);

一一增加了节杆式接长杆BB、防脱落节杆式接长杆BC、节杆式垂直拉杆BF、外绑扎节杆式拉杆

BG及BH、活动式眼板DA、限位式眼板DD、单导向式导座EA、平台用双导向式导座EB、双

导向式导座EC（见3.1);

一一删除了最小破断负荷为353kN及412kN的绑扎件产品，删除了闭式螺旋扣、固定头式拉杆、

双环式拉杆、固定头式节杆、活动式绑扎环、三孔及四孔绑扎眼板、埋人式绑扎座、绑扎钩（见

1997年版的3.2、3.3、3.4、3.5);

一一调整了产品的参数和主要尺寸（见3.2,1997年版的3.2.1、3.2.2、3.2.4、3.3.3、3.3.5、3.4.1、3.4.3);

一一修改了标记示例（见3.3'1997年版的3.6);

一一修改了集装箱绑扎件主要零部件材料（见第4章，1997年版的4.1、4.2），修改了热浸镀钵工艺

要求〈见5.3.1,1997年版的4.4），增加了涂漆表面前的除锈等级要求及涂漆厚度要求（见5.3.2);

修改了外观质量要求（见5.1,1997年版的4.2.3、4.3);

修改了“试验方法”及“检验规则”．增加了强度试验方法（见6.4.1)，修改了型式试验数量（见

7.2.3'1997年版的5.1.1)，增加了检验项目（见7.2.2);

一一修改了集装箱绑在L件标志内容（见第8章，1997年版的7.1）及包装要求（见第9章，1997年版

的7.2);

增加了贮存要求（见队的。

本标准由全国船舶姻装标准化技术委员会（SAC/TC129）提出并归口。

本标准起草单位2昆山吉海实业有限公司、上海中升科贸有限公司a

本标准主要起草人g贺春标、刘贤兴、朱善桃。

本标准所代替标准的历次版本发布情况为＝

一一－GB/T16956-1997o

I

GB/T16956-2020

船用集装箱绑扎件

1范围

本标准规定了船用集装箱绑扎件（以下简称绑扎件〉的分类、参数和主要尺寸及标记示例、材料、要

求、检查与试验、检验规则、标志、包装、贮存和运输。

本标准适用于绑扎件的设计、制造和检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单〉适用于本文件。

GB/T699优质碳素结构钢

GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T712船舶及海祥工程用结构钢

GB/T1591低合金高强度结构钢

GB/T3077合金结构钢

GB/T6414铸件尺寸公差、几何公差与机械加工余量

GB/T8923.l涂覆涂料前钢材表面处理表面清洁度的目视评定第l部分s未涂覆过的钢材

表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

GB/T12362钢质模锻件公差及机械加工余量

GB/T13912金属覆盖层钢铁制件热浸镀钵层技术要求及试验方法

ISO17905:2015船舶与海洋技术船用集装箱系固装置安装、检查和维护保养（Shipsand

marinetechnology-lnstallation,inspectionandmaintenanceofcontainersecuringdevicesf。rships)

3分类、参戴和主要尺寸及标记示例

3.1分类

绑扎件的分类见表10

表1绑扎件的分类

类别名称代号型式

AA

钩式

AB

双钩式

螺旋扣

AC

节杆式

活动件

BA

环式

BB

接长杆节杆式

BC

防脱落节籽式

1

GB/T16956-2020

表1（续〉

类别名称代号型式

BD环式

BE

节杆式

BF

活动件拉杆垂直节杆式

BG

外绑扎节杆式

BH

外绑扎节杆式

CA

环D形

DA

活动式

DB

单孔式

眼板

DC

双孔式

固定件

DD

限位式

EA

单导向式

EB

导座平台用双导向式

EC

双导向式

3.2参敏和主要尺寸

3.2.1绑扎件的参数

绑扎件的参数见表2.

表2绑扎件的参数

安全工验证最小破

参考

作负荷负荷断负荷

代号图示

类别名称型式质量

SWLPLBL

kg

kNkNkN

AA(920~1400)13.4

’

喘f二三

钩式

-

AA(965~1500)13.8

螺旋

扣吨，Q

AB13.7E主主＋

双钩式

AC12.5甲

节抨式

BA3.8」工岳－－－

环式

接长拉伸拉伸拉伸

活动件BB3.0唱悟道》＝嗡咖

节杆式

245368490

杆

BC3.3,+

防脱落节杆式

BD/240010.4

咱伽

环式-}

BD/470018.7

拉杆

BE/240011.7

中

唱’

节抨式

阳

BE/470020

2
