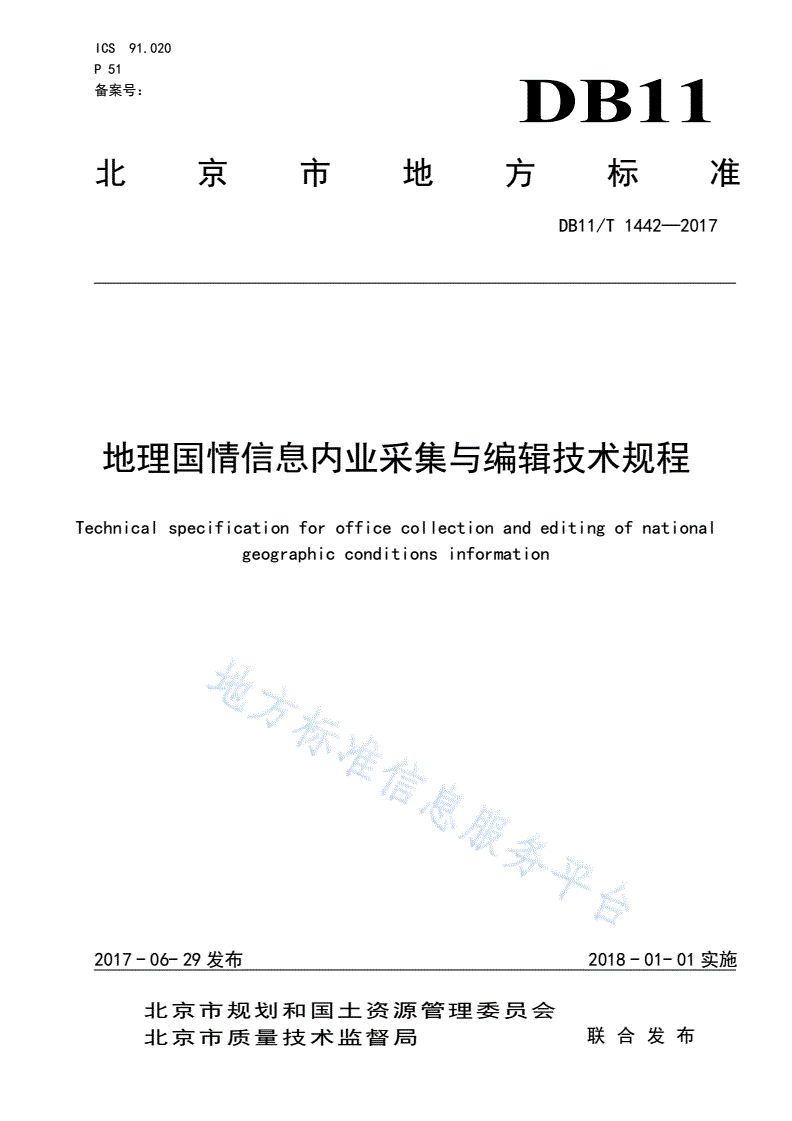

DB11/T 1442-2017 地理国情信息内业采集与编辑技术规程

ICS91.020

P51

备案号：DB11

北京市地方标准

DB11/T1442—2017

地理国情信息内业采集与编辑技术规程

Technicalspecificationforofficecollectionandeditingofnational

geographicconditionsinformation

2017-06-29发布2018-01-01实施

北京市规划和国土资源管理委员会

北京市质量技术监督局联合发布

DB11/T1442—2017

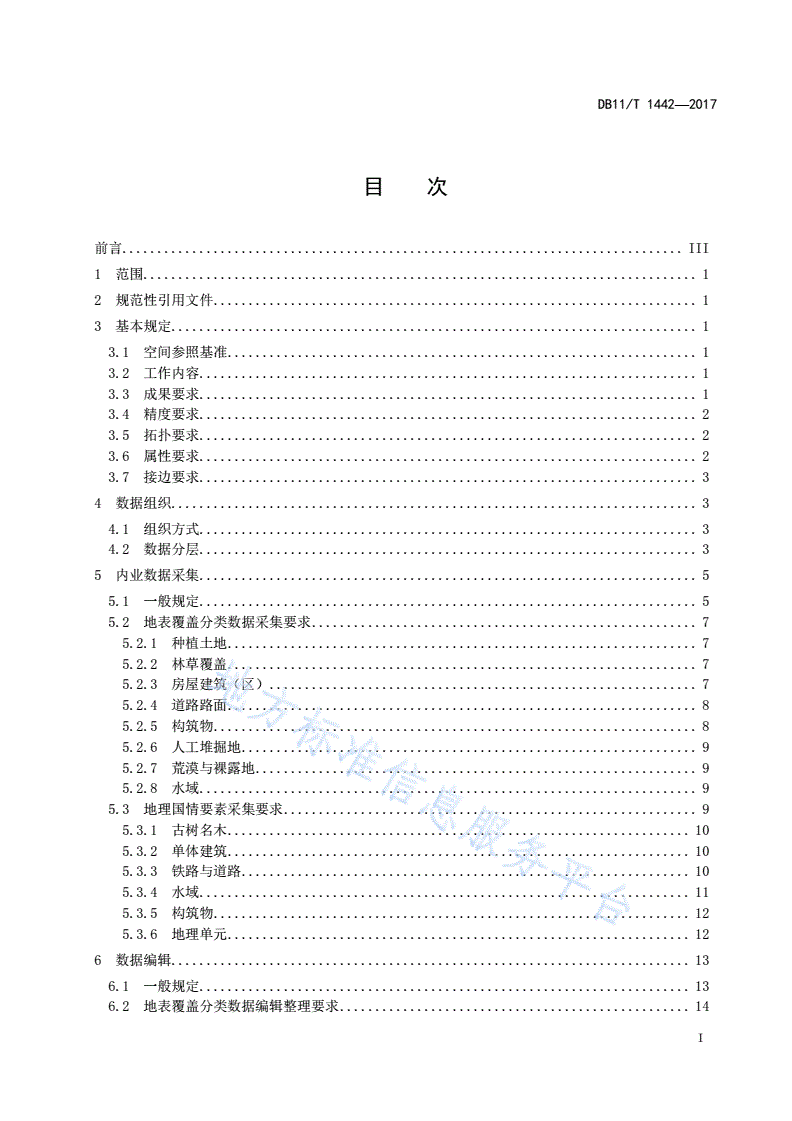

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3基本规定...........................................................................1

3.1空间参照基准...................................................................1

3.2工作内容.......................................................................1

3.3成果要求.......................................................................1

3.4精度要求.......................................................................2

3.5拓扑要求.......................................................................2

3.6属性要求.......................................................................2

3.7接边要求.......................................................................3

4数据组织...........................................................................3

4.1组织方式.......................................................................3

4.2数据分层.......................................................................3

5内业数据采集.......................................................................5

5.1一般规定.......................................................................5

5.2地表覆盖分类数据采集要求.......................................................7

5.2.1种植土地...................................................................7

5.2.2林草覆盖...................................................................7

5.2.3房屋建筑（区）.............................................................7

5.2.4道路路面...................................................................8

5.2.5构筑物.....................................................................8

5.2.6人工堆掘地.................................................................9

5.2.7荒漠与裸露地...............................................................9

5.2.8水域.......................................................................9

5.3地理国情要素采集要求...........................................................9

5.3.1古树名木..................................................................10

5.3.2单体建筑..................................................................10

5.3.3铁路与道路................................................................10

5.3.4水域......................................................................11

5.3.5构筑物....................................................................12

5.3.6地理单元..................................................................12

6数据编辑..........................................................................13

6.1一般规定......................................................................13

6.2地表覆盖分类数据编辑整理要求..................................................14

I

DB11/T1442—2017

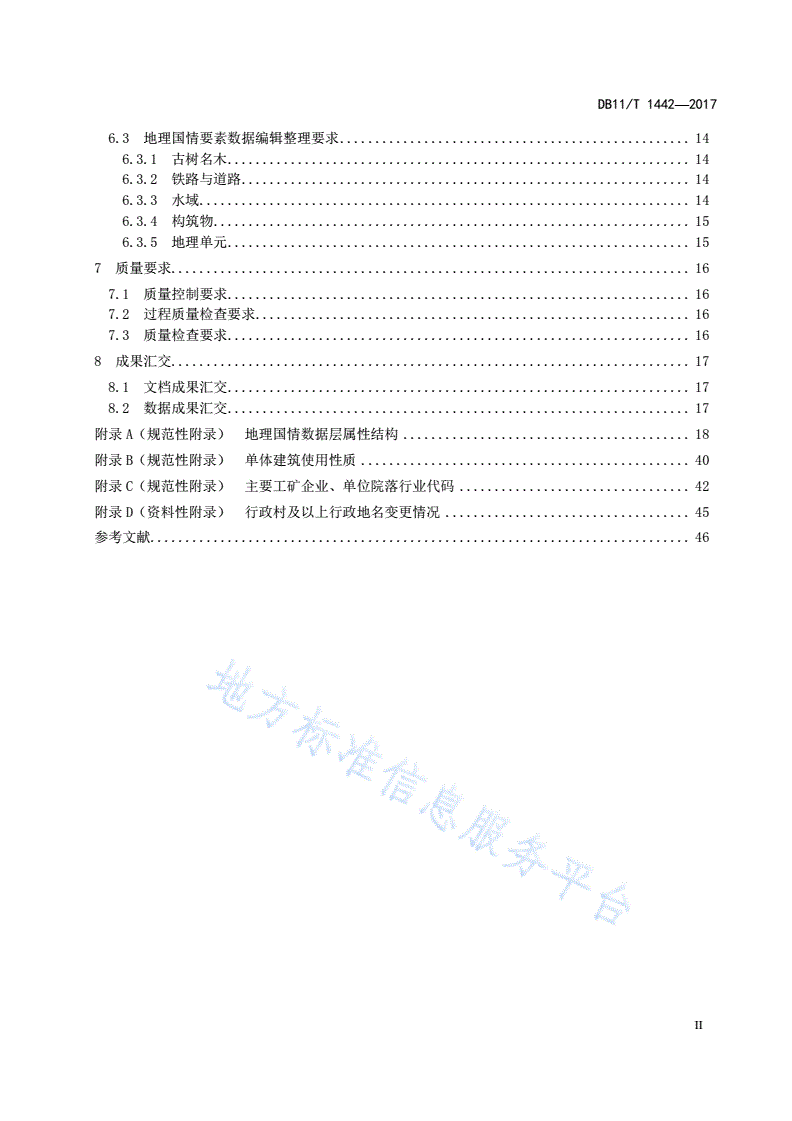

6.3地理国情要素数据编辑整理要求..................................................14

6.3.1古树名木..................................................................14

6.3.2铁路与道路................................................................14

6.3.3水域......................................................................14

6.3.4构筑物....................................................................15

6.3.5地理单元..................................................................15

7质量要求..........................................................................16

7.1质量控制要求..................................................................16

7.2过程质量检查要求..............................................................16

7.3质量检查要求..................................................................16

8成果汇交..........................................................................17

8.1文档成果汇交..................................................................17

8.2数据成果汇交..................................................................17

附录A（规范性附录）地理国情数据层属性结构.........................................18

附录B（规范性附录）单体建筑使用性质...............................................40

附录C（规范性附录）主要工矿企业、单位院落行业代码.................................42

附录D（资料性附录）行政村及以上行政地名变更情况...................................45

参考文献.............................................................................46

II

DB11/T1442—2017

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准附录A、附录B、附录C是规范性附录，附录D是资料性附录。

本标准由北京市规划和国土资源管理委员会提出并归口。

本标准由北京市勘察设计和测绘地理信息管理办公室组织实施。

本标准由北京市测绘设计研究院解释。

本标准起草单位：北京市测绘设计研究院、北京城建勘测设计研究院有限责任公司、城市空间信息

工程北京市重点实验室、北京测绘学会。

本标准主要起草人：杨伯钢、王淼、刘博文、王思锴、晁春浩、刘清丽、李毅、李森、赵琦、王焱、

周庆、王金坡、李节严、夏光利、彭瑜、盖乐、顾进、张伟松、刘韶军、刘英杰、姜坤丽、陈娟、李超、

龚芸。

III

DB11/T1442—2017

地理国情信息内业采集与编辑技术规程

1范围

本本标准规定了北京市地理国情普查中关于地表覆盖分类和地理国情要素数据内业采集、编辑与整

理阶段的基本规定、数据组织、属性定义、内业数据采集、数据编辑、质量要求、成果汇交等要求。

本标准适用于北京市地理国情普查和监测工作中地理国情信息的采集、更新、管理、统计分析和分

发服务。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T917公路路线标示规则和国道编码

GB/T4754-2011国民经济行业分类

GB/T7408-2005/ISO8601：2000数据元和交换格式信息交换日期和时间表示法

GB/T13923-2006基础地理信息要素分类与代码

GB/T25344中华人民共和国铁路线路名称代码

DB11/T996-2013城乡规划用地分类标准

DB11/TXXX—2017地理国情信息内容与指标

3基本规定

3.1空间参照基准

3.1.1地理国情数据成果的坐标基准应采用2000国家大地坐标系。

3.1.2地理国情数据成果的高程基准应采用1985国家高程基准。

3.2工作内容

3.2.1地理国情信息采编工作内容应包括资料收集整理、内业解译与信息采集、外业工作底图制作、

内业编辑整理、成果质量检查、成果汇总提交。

3.2.2应对地表覆盖分类与地理国情要素数据的生产任务计划、资料分析、内业采集、外业调查、检

查验收、成果汇交等各个生产环节以空间数据的方式制作元数据。

3.3成果要求

3.3.1数据成果应以区为基本单元，包括地表覆盖分类数据、地理国情要素数据、元数据。

3.3.2文档成果应包括设计书、检查报告、技术总结、验收报告及其他文档资料。

3.3.3地表覆盖分类数据、公路、城市道路、乡村道路、水域（面）、水域（线）应按照县级行政区

划范围分区存储，其他数据层成果不分区存储。

3.3.4在不超出节点总数限制的情况下，不分区数据中各项属性值相等的相邻同名要素应合并为一个

实体。

3.3.5任务区范围应同数据成果一并提交汇总。

1

DB11/T1442—2017

3.4精度要求

3.4.1数据成果坐标用双精度浮点数表示，保留9位小数；高程系统以米为单位，保留2位小数。

3.4.2宜优先使用优于1米分辨率的卫星影像或优于0.5米分辨率的彩色数字航空摄影资料，影像时

相与内业采集时间间隔宜小于6个月。

3.4.3影像上分界明显的地表覆盖分类界线和地理国情要素的边界以及定位点的采集精度应控制在5

个像素以内。在高层建筑物遮挡、阴影等特殊情况下，采集精度应控制在10个像素以内。

3.4.4应处理具有一定高度的地物在影像上产生的投影差，以符合采集精度要求。

3.5拓扑要求

3.5.1采集过程不得使用参数曲线，应统一采用坐标串表示。

3.5.2在同一线上的相邻坐标点之间的距离应大于等于0.2米；坐标点与组成该要素的线段或边线之

间的最小距离应大于等于0.2米。

3.5.3地表覆盖数据层应由单个多边形图斑构成，相邻多边形之间重叠、缝隙拓扑容差不应大于0.01

米。

3.5.4地表覆盖图斑多边形节点数不宜超过10万个，地理国情几何要素节点数不宜超过2万个。

3.5.5对于客观存在的复杂地物可分割为多个几何要素表示。

3.5.6组成公共边的坐标点在两个多边形中记录的坐标值应相同。

3.5.7不应出现内外环粘连和自相交的情况。

3.6属性要求

3.6.1通用属性的定义如表1。

表1通用属性

属性项属性名称定义填写依据和说明

CC地理国情信息分类码在DB11/TXXX—2016中定义的类型代码

按实体要素采集的地理国情要素类对应的基础地理信息分类代码，按照

GB基础地理信息分类码

GB/T13923-2006填写至最细类。如果没有相应的类，设为999999

3.6.2专有属性项中，日期类属性项均为文本型，应遵循GB/T7408-2005/ISO8601：2000的相关规

定，采用完全表示法的扩展格式，即“YYYY-MM-DD”日历日期格式，不确定的部分填充0。

3.6.3属性项约束条件定义为必选（M）的属性项，有值的必须填写，确定没有值的填写缺省值；定义

为可选（O）的属性项，数据源中有相应信息的应填写，否则填写缺省值；定义为条件必选（C）的属性

项，针对特定条件下的要素必须填写，非特定条件下的要素视为可选属性项。

3.6.4必选（M）、可选（O）和条件必选（C）属性项的缺省值见表2。

表2必选项、可选项与条件必选项缺省值表

类型必选（M）属性项缺省值可选（O）属性项缺省值条件必选（C）属性项缺省值

SHORT－8,888－9,999－7,777

DOUBLE－88,888,888－99,999,999－77,777,777

FLOAT－8,888,888－9,999,999－7,777,777

TEXT“/”或特殊规定“－”或特殊规定“\”或特殊规定

2

DB11/T1442—2017

3.7接边要求

3.7.1地表覆盖分类数据和地理国情要素数据必须经过属性和几何接边处理。

3.7.2接边之后应保证图形数据光滑、连续，避免出现硬折、尖角，并确保在接边界0.01米范围内接

边。

3.7.3数据接边不应改变对象真实形状及相关位置。

4数据组织

4.1组织方式

4.1.1地理国情信息成果应以矢量数据的方式存储。

4.1.2地理国情信息成果按数据集和要素层组织，要素层应采用简单点、线、面表达。

4.1.3按照城市地区要求采集的城镇综合功能单元子类数据层应放在专门的数据集中。

4.2数据分层

4.2.1要素层的名称为字符、数字的组合，末位字符代表几何类型（P：点、L：线、A：面），其它字

符、数字是要素层内容的缩写。

4.2.2数据分层如表3所示，各要素层属性结构见附录A。

表3数据分层

序号数据集要素层类型数据内容

地表覆盖数据集

1LCRA矢量面层地表覆盖分类数据

LcrDataset

2古树名木EFATP矢量点层名木

3VegDatasetEOLTP矢量点层古树

4单体建筑数据集HBLDA矢量面层单体建筑

5BldDatasetHBLDP矢量点层公共服务建筑点

6LRRL矢量线层铁路

7LRDL矢量线层公路

8交通数据集LCTL矢量线层城市道路

9TraDatasetLVLL矢量线层乡村道路

10LLKL矢量线层匝道

11TRPIL矢量线层规划路

12水域数据集HYDA矢量面层水域（面）

13HydDatasetHYDL矢量线层水域（线）

14SFCA矢量面层闸、码头、尾矿堆放物

15SFCL矢量线层堤坝、闸、其他水工构筑物、隧道、桥梁、码头、车渡

构筑物数据集

16SFCP矢量点层闸、高速公路出入口、立交桥

StrDataset

17TBRIL矢量线层桥梁

18TTRSA矢量面层交通场站

3

DB11/T1442—2017

序号数据集要素层类型数据内容

19TUSTP矢量点层轨道交通站点

20TRTEP矢量点层轨道交通出入口

21ELGSA矢量面层垃圾场站

22WCWPP矢量点层城市易积水点

23WMSGP矢量点层浅层地下水监测点

24BOUA1矢量面层国家级行政区

25BOUA2矢量面层省级行政区及特别行政区

26BOUA4矢量面层地级行政区

27BOUA5矢量面层县级行政区

28BOUA6矢量面层乡镇行政区

29BOUP7矢量点层行政村

30BOUA8矢量面层城市中心城区

31BOUA9矢量面层其他特殊行政管理区

32BOUL矢量线层行政区划与管理单元界线

33BERA1矢量面层主体功能区

34BERA2矢量面层开发区、保税区

35BERP3矢量点层国有农、林、牧场

36BERA4矢量面层自然、文化保护区

37BERA5矢量面层自然、文化遗产

38BERA6矢量面层风景名胜区、旅游区（面）

地理单元数据集

39BERP6矢量点层风景名胜区、旅游区（点）

UniDataset

40BERA7矢量面层森林公园

41BERA8矢量面层地质公园

42BERA9矢量面层行、蓄、滞洪区

43SWPA矢量面层饮用水水源保护区

44ECPA矢量面层生态保护红线

45FLPA矢量面层永久基本农田保护区

46CTLA矢量面层城镇开发边界

47EHWTA矢量面层危险废物处置场

48EKSPP矢量点层重点调查污染源

49EPOPA矢量面层人口分布

50BGBA矢量面层流域

51BGTA矢量面层地形分区

52BGLA矢量面层地貌类型单元

53BGWA矢量面层湿地保护区

54BGMA矢量面层沼泽区

4

DB11/T1442—2017

序号数据集要素层类型数据内容

居住小区、工矿企业、单位院落、休闲娱乐、景区、体

55BUCA矢量面层

育活动场所、名胜古迹、宗教场所

56BUCP矢量点层居住小区、工矿企业、单位院落

57ULUPA矢量面层城乡规划用地

58ECUSA矢量面层城市下垫面

59EESHP矢量点层地震应急避难场所

60ETGPP矢量点层城镇典型地质点

61ESSMP矢量点层地表沉降监测点

62RSDA矢量面层居住小区

63FCTA矢量面层工矿企业

64CPDA矢量面层单位院落

65ENTA矢量面层休闲娱乐、景区

66SPTA矢量面层体育活动场所(面)

67城市地区城镇综合SPTP矢量点层体育活动场所(点)

68功能单元数据集ARCA矢量面层名胜古迹(面)

69CtyDatasetARCP矢量点层名胜古迹(点)

70RLGA矢量面层宗教场所(面)

71RLGP矢量点层宗教场所(点)

72PHSA矢量面层保障性住房建设区

73PRKA矢量面层收费停车场/库（面）

74PRKL矢量线层收费停车场/库（线）

5内业数据采集

5.1一般规定

5.1.1内业解译与信息采集完成的阶段产品成果宜分批次提交外业调查与核查，同时提交内业采集问

题信息和作业结合表。

5.1.2在保证地表覆盖分类结果正确的基础上，最小图斑面积可向下浮动30%。

5.1.3应以外业核查结果为依据确定发生非季节性根本变化的地表覆盖类型。

5.1.4空间上被多种类型立体层叠覆盖的情况下，地表覆盖分类宜以面积占绝对优势的类型为主。

5.1.5内业根据已有资料无法确定属性或范围的，应提交外业调查。

5.1.6地表覆盖分类中水域类型的图斑不应大于河渠、湖泊和库塘等要素实体的范围。

5.1.7在未被遮蔽且影像可识别的地区，按地理国情要素采集的道路中心线应与地表覆盖分类中的无

轨道路路面图斑保持空间位置和属性值的一致性。

5.1.8用线表示的堤坝要素应位于作为覆盖类型的堤坝图斑范围内。

5.1.9在城市地区范围内，多层及以上独立房屋建筑、硬化地表、固化池、露天采掘场、建筑工地应

采集至三级类，采集指标要求见表4。

5

DB11/T1442—2017

表4城市地区地表覆盖采集要求

代码一级二级三级城市地区采集指标要求

0300林草覆盖

最小图斑对应的地面实地面积为100平

0360绿化林地绿化林地

方米

03A0人工草地

最小图斑对应的地面实地面积为100平

03A2绿化草地

方米

0500房屋建筑（区）

多层及以上独立房屋建

0540
