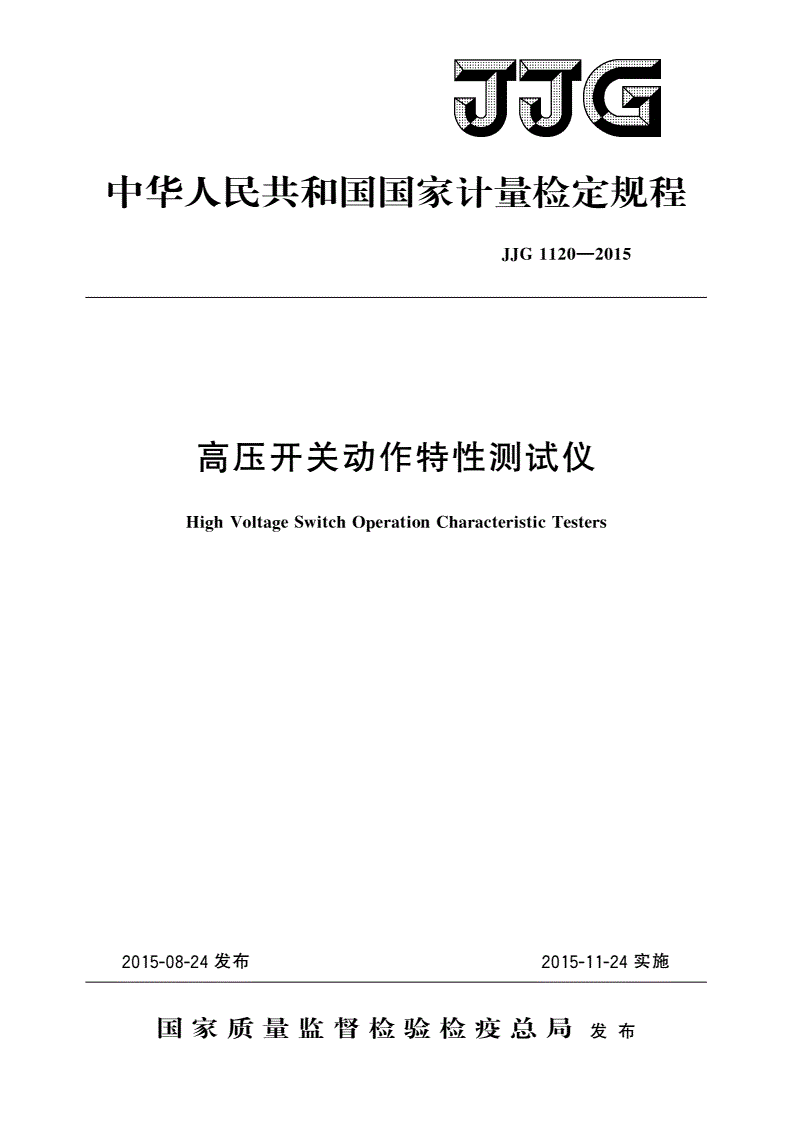

JJG 1120-2015 高压开关动作特性测试仪

中华人民共和国国家计量检定规程

JJG1120—2015

高压开关动作特性测试仪

HighVoltageSwitchOperationCharacteristicTesters

2015-08-24发布2015-11-24实施

国家质量监督检验检疫总局发布

JJG1120—2015

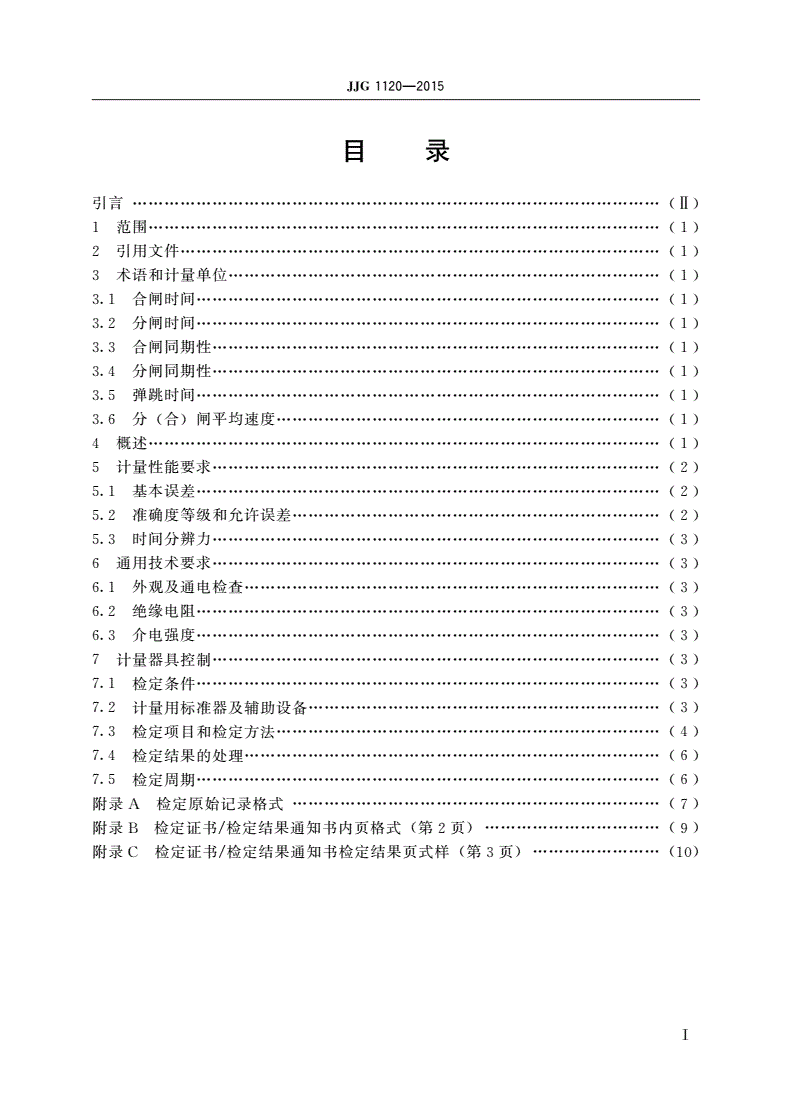

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

合闸时间

3.1……………(1)

分闸时间

3.2……………(1)

合闸同期性

3.3…………(1)

分闸同期性

3.4…………(1)

弹跳时间

3.5……………(1)

分合闸平均速度

3.6()………………(1)

概述

4……………………(1)

计量性能要求

5…………(2)

基本误差

5.1……………(2)

准确度等级和允许误差

5.2……………(2)

时间分辨力

5.3…………(3)

通用技术要求

6…………(3)

外观及通电检查

6.1……………………(3)

绝缘电阻

6.2……………(3)

介电强度

6.3……………(3)

计量器具控制

7…………(3)

检定条件

7.1……………(3)

计量用标准器及辅助设备

7.2…………(3)

检定项目和检定方法

7.3………………(4)

检定结果的处理

7.4……………………(6)

检定周期

7.5……………(6)

附录检定原始记录格式

A……………(7)

附录检定证书检定结果通知书内页格式第页

B/(2)……………(9)

附录检定证书检定结果通知书检定结果页式样第页

C/(3)……(10)

Ⅰ

JJG1120—2015

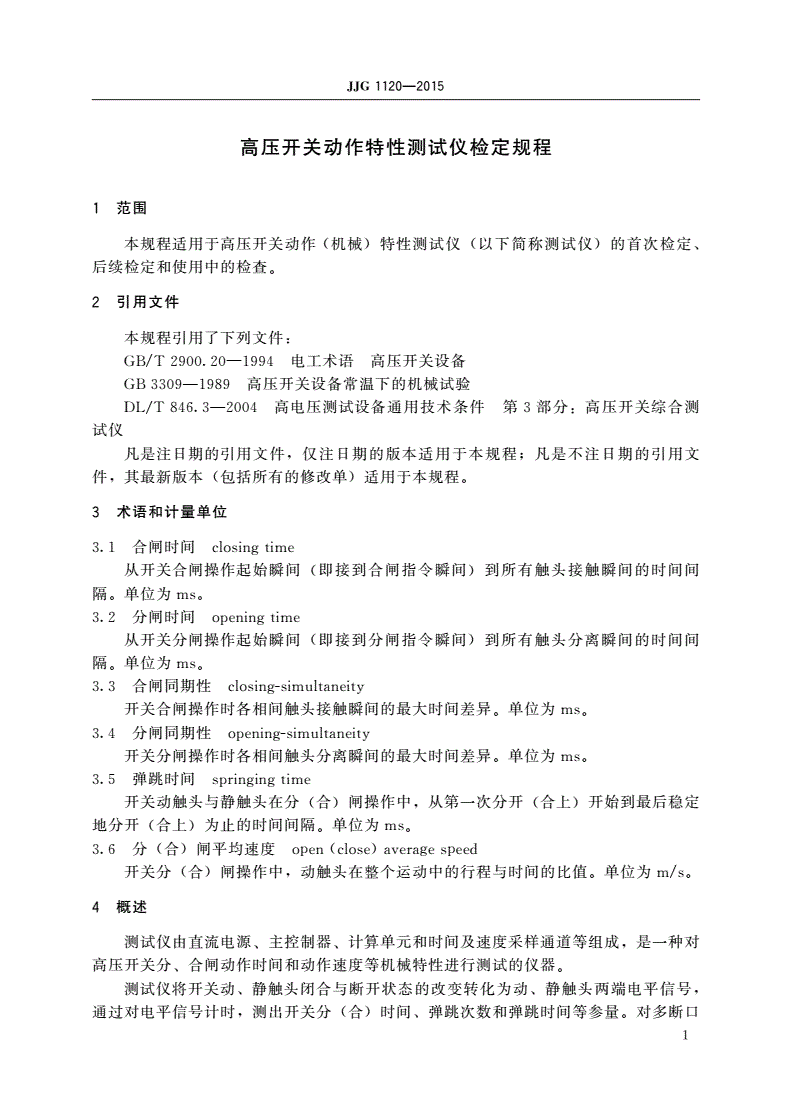

高压开关动作特性测试仪检定规程

1范围

本规程适用于高压开关动作机械特性测试仪以下简称测试仪的首次检定

()()、

后续检定和使用中的检查

。

2引用文件

本规程引用了下列文件

:

电工术语高压开关设备

GB/T2900.20—1994

高压开关设备常温下的机械试验

GB3309—1989

高电压测试设备通用技术条件第部分高压开关综合测

DL/T846.3—20043:

试仪

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3术语和计量单位

合闸时间

3.1closingtime

从开关合闸操作起始瞬间即接到合闸指令瞬间到所有触头接触瞬间的时间间

()

隔单位为

。ms。

分闸时间

3.2openingtime

从开关分闸操作起始瞬间即接到分闸指令瞬间到所有触头分离瞬间的时间间

()

隔单位为

。ms。

合闸同期性

3.3closing-simultaneity

开关合闸操作时各相间触头接触瞬间的最大时间差异单位为

。ms。

分闸同期性

3.4opening-simultaneity

开关分闸操作时各相间触头分离瞬间的最大时间差异单位为

。ms。

弹跳时间

3.5springingtime

开关动触头与静触头在分合闸操作中从第一次分开合上开始到最后稳定

(),()

地分开合上为止的时间间隔单位为

()。ms。

分合闸平均速度

3.6()open(close)averagespeed

开关分合闸操作中动触头在整个运动中的行程与时间的比值单位为

(),。m/s。

4概述

测试仪由直流电源主控制器计算单元和时间及速度采样通道等组成是一种对

、、,

高压开关分合闸动作时间和动作速度等机械特性进行测试的仪器

、。

测试仪将开关动静触头闭合与断开状态的改变转化为动静触头两端电平信号

、、,

通过对电平信号计时测出开关分合时间弹跳次数和弹跳时间等参量对多断口

,()、。

1

JJG1120—2015

的多路信号计时既能测出开关分合时间又能计算出动作时间的同期性开关的速

,()。

度等参量的测量通过安装速度传感器来实现

。

测试仪的工作原理见图

1。

图测试仪工作原理图

1

5计量性能要求

基本误差

5.1

测试仪时间和速度测量的基本误差用绝对误差表示如公式

,(1)。

Δ=±aT+bT

(%%M)(1)

式中

:

Δ测试仪的测量基本误差

———,ms;

a与测试仪测量值有关的误差系数

———;

b与测试仪测量量程有关的误差系数

———;

T测试仪的测量读数值

———,ms;

T测试仪的测量量程

M———;ms。

注:a、b的数值由生产厂家给出,其中b值应小于a值的/。若生产厂家未给出b值,则认

15

为b值为零。

准确度等级和允许误差

5.2

时间误差

5.2.1

被检测试仪分合闸及弹跳时间的准确度等级和允许误差关系应满足表的要求

、1。

表1时间测量准确度等级与允许误差的关系

准确度等级

0.51.02.05.0

误差系数a

0.51.02.05.0

误差系数b

≤0.1≤0.2≤0.4≤1.0

最大允许误差TbTTbTTbTTbT

±(0.5%+%M)±(1.0%+%M)±(2.0%+%M)±(5.0%+%M)

2

JJG1120—2015

同期性误差

5.2.2

被检测试仪合分闸同期性的测量最大允许误差不超过

()±0.2ms。

平均速度误差

5.2.3

被检测试仪平均合闸速度分闸速度准确度等级和允许误差的关系应满足表的

、2

要求

。

表2平均速度的测量准确度等级和允许误差的关系

准确度等级

1.02.05.010.0

误差系数a

1.02.05.010.0

误差系数b

≤0.2≤0.4≤1.0≤2.0

最大允许误差TbTTbTTbTTbT

±(1.0%+%M)±(2.0%+%M)±(5.0%+%M)±(10.0%+%M)

时间分辨力

5.3

测试仪的时间分辨力应不低于最大允许误差的

1/5。

6通用技术要求

外观及通电检查

6.1

外观检查

6.1.1

测试仪外观应完好有专用的接地端钮且有明显的接地标志测试仪面板机壳

,,
