DB34/T 2183-2014 踢脚线型铝合金散热器

ICS27.060.30

P46

DB34

安徽省地方标准

DB34/T2183—2014

踢脚线型铝合金散热器

SkirtingLineStyleRadiatorMadeofAluminumAlloy

文稿版次选择

2014-09-23发布2014-10-23实施

安徽省质量技术监督局发布

DB34/T2183—2014

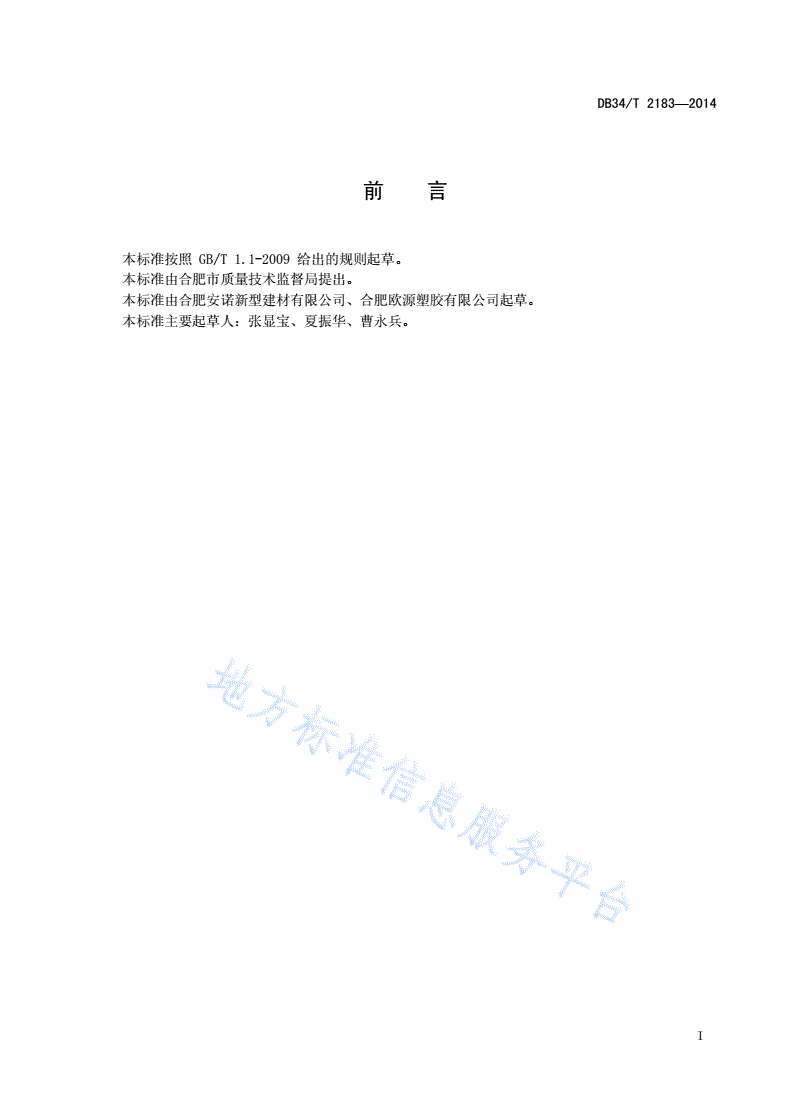

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由合肥市质量技术监督局提出。

本标准由合肥安诺新型建材有限公司、合肥欧源塑胶有限公司起草。

本标准主要起草人：张显宝、夏振华、曹永兵。

I

DB34/T2183—2014

踢脚线型铝合金散热器

1范围

本标准规定了由铝合金挤出成型的踢脚线型铝合金散热器的术语和定义、主参数和型号、技术要求、

试验方法、检验规则、标志、包装、运输与贮存等。

本标准主要适用于民用建筑中以60℃左右的热水为热媒的散热器。热水的压力不大于0.35MPa。

热媒用水pH值为5～8，氯离子质量分数不大于120×10-6，其他要求符合GB1576标准中关于供暖

系统水质的规定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1576工业锅炉水质

GB/T1732漆膜耐冲击测定法

GB/T1735色漆和清漆耐热性的测定

GB/T1740漆膜耐湿热测定法

GB/T1764漆膜厚度测定法3.乙法

GB/T3190变形铝及铝合金化学成分

GB5237.1铝合金建筑型材第1部分：基材

GB/T9286色漆和清漆漆膜的划格试验

GB/T9761色漆和清漆色漆的目视比色法

GB/T13754-2008采暖散热器散热量测定方法

GB25034-2010燃气采暖热水炉

CJ/T228-2006燃气采暖热水炉

HG/T2006热固性粉末涂料

3术语和定义

下列术语和定义适用于本文件。

3.1

踢脚线型铝合金散热器

用于民用家装中以符合GB25034-2010、CJ/T228-2006的燃气采暖热水炉产生的60℃左右的热

水或其他方式产生的热水作为热源，由铝合金6063-T5材料制作，代替普通踢脚线，在踢脚线后面布

有通水管用于采暖的踢脚线。

3.2

1

DB34/T2183—2014

名义有效散热量

按L=（1000±100）mm送检样片的标准散热量，折算成样片长度L=1000mm时的标准散热量。

4主参数和型号

4.1主参数
