DB11/T 1165.3-2017 收费公路联网收费系统 第3部分：收费系统介质技术要求与数据格式

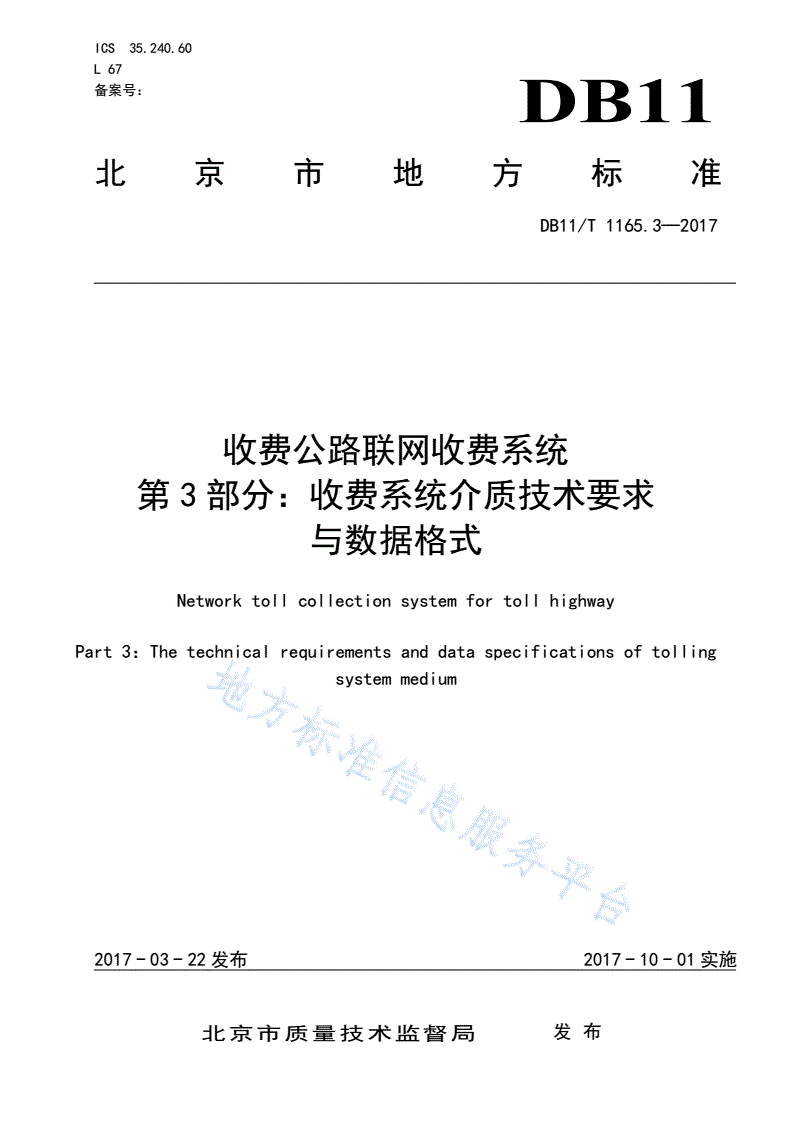

ICS35.240.60

L67

备案号：DB11

北京市地方标准

DB11/T1165.3—2017

收费公路联网收费系统

第3部分：收费系统介质技术要求

与数据格式

Networktollcollectionsystemfortollhighway

Part3：Thetechnicalrequirementsanddataspecificationsoftolling

systemmedium

2017-03-22发布2017-10-01实施

北京市质量技术监督局发布

DB11/T1165.3—2017

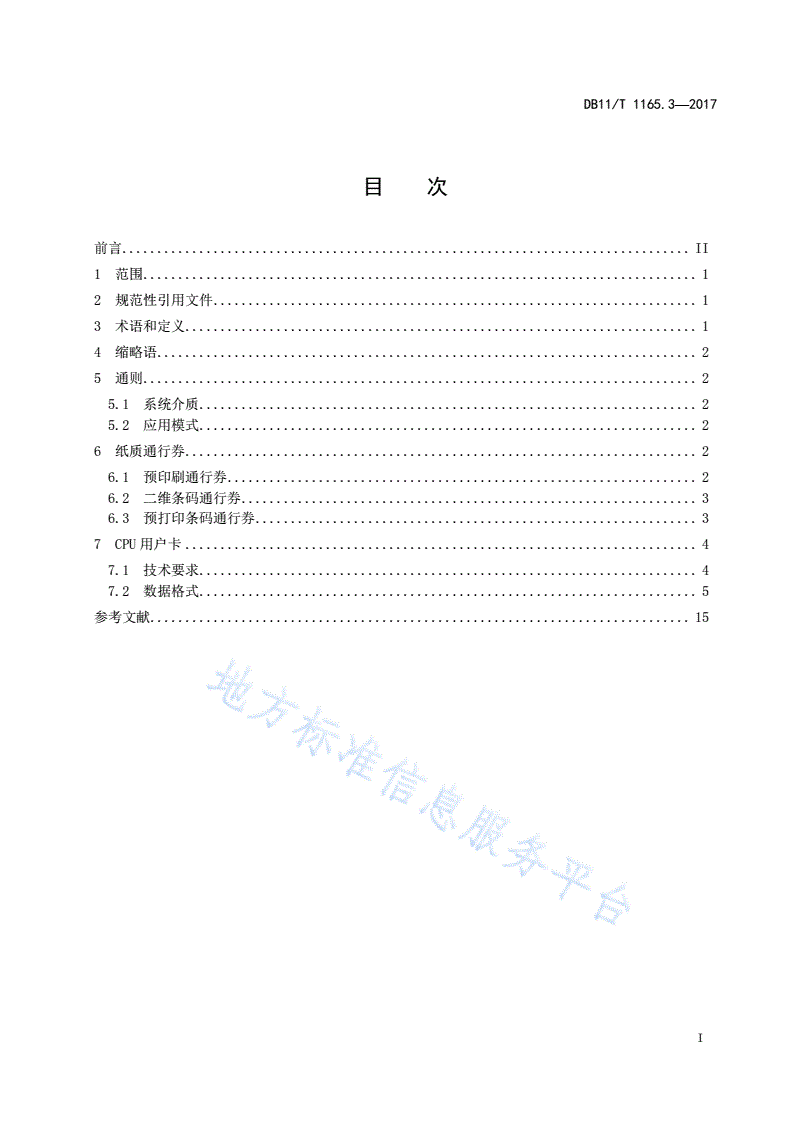

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4缩略语.............................................................................2

5通则...............................................................................2

5.1系统介质.......................................................................2

5.2应用模式.......................................................................2

6纸质通行券.........................................................................2

6.1预印刷通行券...................................................................2

6.2二维条码通行券.................................................................3

6.3预打印条码通行券...............................................................3

7CPU用户卡.........................................................................4

7.1技术要求.......................................................................4

7.2数据格式.......................................................................5

参考文献.............................................................................15

I

DB11/T1165.3—2017

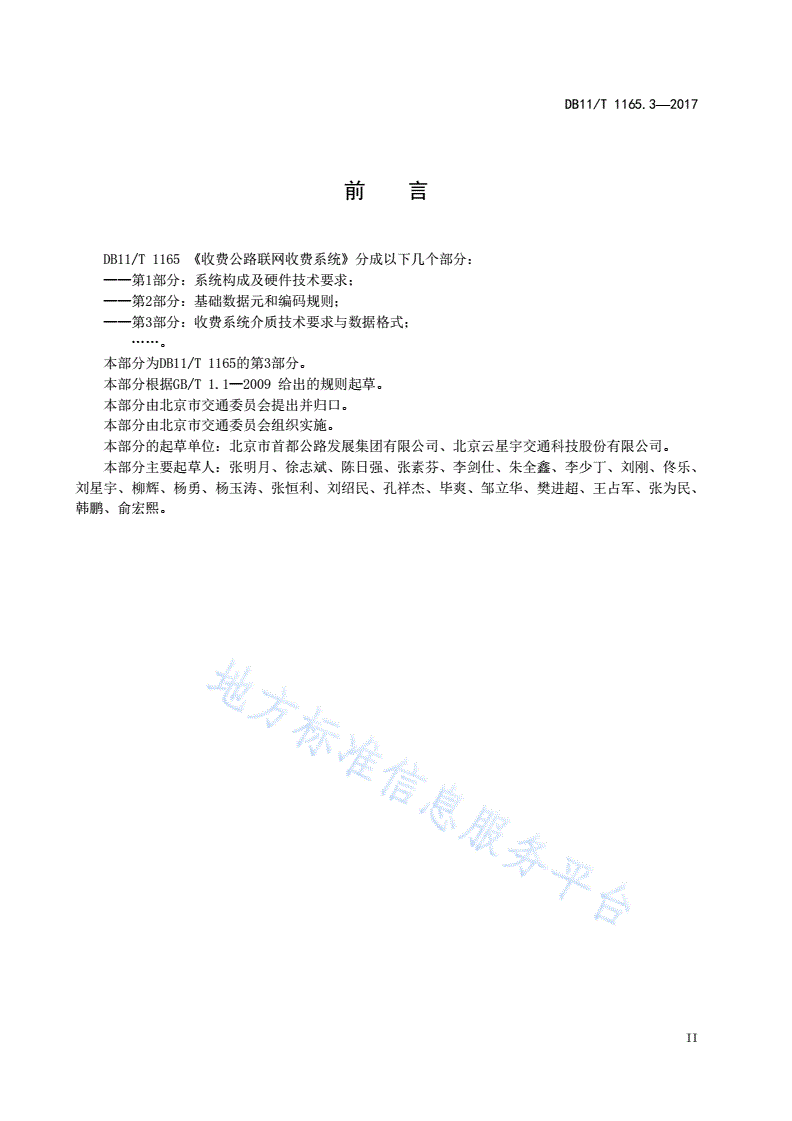

前言

DB11/T1165《收费公路联网收费系统》分成以下几个部分：

——第1部分：系统构成及硬件技术要求；

——第2部分：基础数据元和编码规则；

——第3部分：收费系统介质技术要求与数据格式；

……。

本部分为DB11/T1165的第3部分。

本部分根据GB/T1.1—2009给出的规则起草。

本部分由北京市交通委员会提出并归口。

本部分由北京市交通委员会组织实施。

本部分的起草单位：北京市首都公路发展集团有限公司、北京云星宇交通科技股份有限公司。

本部分主要起草人：张明月、徐志斌、陈日强、张素芬、李剑仕、朱全鑫、李少丁、刘刚、佟乐、

刘星宇、柳辉、杨勇、杨玉涛、张恒利、刘绍民、孔祥杰、毕爽、邹立华、樊进超、王占军、张为民、

韩鹏、俞宏熙。

II

DB11/T1165.3—2017

收费公路联网收费系统

第3部分：收费系统介质技术要求与数据格式

1范围

DB11/T1165的本部分规定了收费公路联网收费系统介质中的纸质通行券、CPU用户卡的技术要求

与数据格式。

本部分适用于收费公路联网收费系统的新建、改建和扩建项目。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T18367-2001公路收费方式

GB/T16649.1识别卡带触点的集成电路卡

GB/T20851.4电子收费设备应用

DB/T1165.1收费公路联网收费系统第1部分：系统构成及硬件技术要求

ISO/IEC10373.1识别卡试验方法第1部分：一般特性IdentificationCards-TestMethods

-Part1:Generalcharacteristics

ISO/IEC14443系列协议非接触式IC卡标准Identificationcards-Contactlessintegrated

circuit(s)cards-Proximitycards

交通部2007年第35号公告收费公路联网收费技术要求

交通运输部2011年第13号公告收费公路联网电子不停车收费技术要求

3术语和定义

GB/T18367和DB/T1165.1界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列

出了GB/T18367中的某些术语和定义。

3.1

纸质通行券paperpassticket

封闭式收费系统在入口车道向通过车辆（公路使用者）发放的记录有入口收费站名（编号）等入口

信息的纸基券，由车辆带到出口收费站后作为缴纳通行费的计算凭证。

注：改写GB/T18367-2001，定义3.21。

3.2

二维条码通行券two-dimensionalbarcodepassticket

在纸基上以印刷的二维条码形式记录入口信息的通行券。

[GB/T18367-2001，定义3.23]

1

DB11/T1165.3—2017

4缩略语

下列缩略语适用于本标准。

COS：卡片操作系统（CardOperationSystem）

DES：数据加密标准（DataEncryptionStandard）

DIR：目录（Directory）

DPI：分辨率（DotsPerInch）

ETC：电子收费（ElectronicTollCollection）

IC：集成电路（IntegratedCircuit）

ID：身份标识号码（Identity）

ISAM：充值安全存取模块(IncreaseSecureAccessModule)

ISO：国际标准化组织（InternationalStandardizationOrganization）

MAC：信息鉴别码（MessageAuthenticationCode）

MTC：人工半自动收费（ManualTollCollection）

PIN：个人密码（PersonalIdentificationNumber）

PPS：协议和参数选择（ProtocolandParametersSelection)

TAC：交易认证码（TransactionAuthenticationCryptogram）

5通则

5.1系统介质

联网收费系统中，用于通过车辆（公路使用者）收费的系统介质应包括纸质通行券和CPU用户卡。

根据不同的应用需求，纸质通行券分为预印刷通行券、二维条码通行券、预打印条码通行券。CPU

用户卡分为储值卡和记帐卡。

5.2应用模式

纸质通行券和CPU用户卡应用模式如下：

a)纸质通行券应用于MTC收费系统，在入口车道发放，在出口车道回收。不同类型的纸质通行券

应符合以下应用条件：

1)MTC入口车道系统不具备使用条件又必须开放入口时，向车辆发放预印刷通行券；

2)MTC入口车道系统在正常工作状态下，向车辆发放二维条码通行券；

3)MTC入口车道系统在正常工作状态下，需要大幅度提高通行能力时，向车辆发放预打印条

码通行券；

4)MTC入口车道系统需要维护又需要保持车道通行能力时，向车辆发放预打印条码通行券；

b)CPU用户卡应用于ETC收费系统，由用户持有，与车辆上的电子标签配合使用，在ETC车道自

动完成通行车辆的电子收费交易；

c)CPU用户卡可应用在MTC车道收费系统，由人工辅助完成通行车辆的电子收费交易。

6纸质通行券

6.1预印刷通行券

预印刷通行券由运营单位提前印刷，要求如下：

2

DB11/T1165.3—2017

a)运营单位应统一印制预印刷通行券，包括设计票面内容，确定通行券材质、颜色、尺寸等参数，

规定印刷字符的字体、大小、颜色、排版位置，制定通行券序列号编制规则；

b)通行券应分为A、B、C、D、E、O六种类型，对应五种车型和特殊用途车型；

c)通行券上可印制表示收费广场和车型信息的二维条码；

d)使用时，通行券应加盖工号和日期章。

6.2二维条码通行券

6.2.1技术要求

6.2.1.1基本要求

二维条码通行券的票面内容采用模版印刷与实时打印相结合的方式，基本要求如下：

a）模版印刷字符的字体、大小、颜色、排版位置由运营单位统一制定；

b）模版印刷内容应包括通行券标题、提示信息等内容；

c）实时打印内容应包括入口站名称和编码、车道号、车型代码、收费员工号编码、通行券序列

号、车辆的实际驶入时间（日期、时间）等相应的字符，以及包含以上信息内容的二维条码；

d）二维条码类型应采用PDF417码，编码纠错级别应在3级或3级以上。

6.2.1.2规格与材质要求

二维条码通行券的规格与材质要求如下：

a）票面尺寸：长度62mm±0.5mm，宽度90mm±0.1mm；

b）应采用连续卷纸打印二维条码通行券，纸张厚度0.06mm±0.005mm；

c）二维条码通行券的印刷面应采用亚光处理；

d）二维条码通行券的背面应印制黑色定位标线，标线宽度为5mm±0.05mm。

6.2.1.3打印要求

二维条码通行券的打印要求如下：

a）二维条码通行券的实时打印内容应采用碳带热转印方式；

b）打印字体应采用宋体，字体大小应采用五号字体；

c）采用PDF417码时，二维条码的规格应不小于64mm↔19mm；

d）二维条码打印分辨率应在203DPI以上，打印清晰，色泽均匀；

e）实时打印的信息在对应模版印刷指示语的后面，保持位置水平对齐；

f）根据特殊需求，应可以在合适位置打印车牌信息；

g）二维条码通行券打印完毕后应采用自动切刀进行切割。

6.2.2数据格式

二维条码通行券的数据格式应符合交通部2007年第35号公告中第二部分第4.2.3节中二维条码通行

券编码格式的要求。

6.3预打印条码通行券

预打印条码通行券由MTC车道系统在降级模式下使用票据打印机提前打印，要求如下：

a)应按预估的车型和数量打印二维条码通行券；

b)预打印条码通行券上的入口交易时间采用打印通行券时的时间；

c)二维条码通行券序列号应依照原来的顺序生成；

3

DB11/T1165.3—2017

d)除了车辆的具体信息外，其他打印内容应与实时打印的二维条码通行券的内容相同。

7CPU用户卡

7.1技术要求

7.1.1功能要求

CPU用户卡应满足以下功能要求：

a)具有COS的CPU卡；

b)支持一卡多应用，各应用之间相互独立；

c)支持多种文件类型，包括二进制文件、定长记录文件、变长记录文件、循环文件；

d)应采用硬件DES协处理器和硬件真随机数发生器；

e)在通信过程中支持多种安全保护机制，保护信息的保密性和完整性；

f)支持多种安全访问方式和权限（认证功能和口令保护）；

g)支持交通运输部2011年第13号公告第二部分第3.1.1节中规定的SingleDES、TripleDES算法；

h)支持交通运输部2011年第13号公告第二部分第3.1.1节中规定的电子钱包和电子存折功能；

i)支持交通运输部2011年第13号公告第二部分第3.1.1节中规定的复合消费功能。

7.1.2性能要求

CPU用户卡的性能应满足以下技术参数要求：

a)用户卡存储容量应不低于8kbytes；

b)非接触界面复位信息（ATS）应遵循ISO/IEC14443标准；

c)非接触界面通信协议遵循ISO/IEC14443标准TypeA，通信速率应不低于106kbit/s；

d)用户卡应支持PPS，支持115200bps级以上的通讯速率；

e)接触界面传输协议应支持T=0协议；

f)用户卡应支持文件标识符选择目录方式；

g)非接触工作频率应为13.56MHz±7kHz；

h)电子钱包消费交易在接触方式外部输入时钟频率为3.579MHz时，电子钱包消费交易（消费/

取现命令）时间应小于70ms；

i)卡片接触界面时钟应高于7.5MHz。

7.1.3物理特性

本标准没有涉及的其它物理特性应符合GB/T16649.1和ISO/IEC10373.1的要求。

7.1.4环境条件

环境条件应满足以下要求：

a)存储温度：-40℃～+70℃；

b)工作温度：-20℃～+100℃；

c)相对工作湿度：5%～100%。

7.1.5电气特性

CPU用户卡的接触界面在1.8V～5.5V之间应能正常工作。

4

DB11/T1165.3—2017

7.2数据格式

7.2.1数据编码定义

收费系统介质中，CPU用户卡数据详细编码规则如表1所示。如无特殊说明，数据默认采用二进制编

码方式。

表1联网收费数据编码定义

名称字节约定及说明

卡片版本号1高4位：行业统一定义为“4”；低4位：统一定义。

发卡方标识8发卡机构的唯一标识。由公路电子收费密钥管理中心统一分配。

名称字节约定说明

0：正常通行卡

1：测试通行卡

2：预编码通行卡

3：公务卡

4：预付卡

5：电子标签

6～20：自定义

21：年/月票卡

IC卡编码522：储值卡

卡片类型1

23：记账卡

24：PSAM卡
