DB12/T 942-2020 乡村公路工程质量检验评定标准

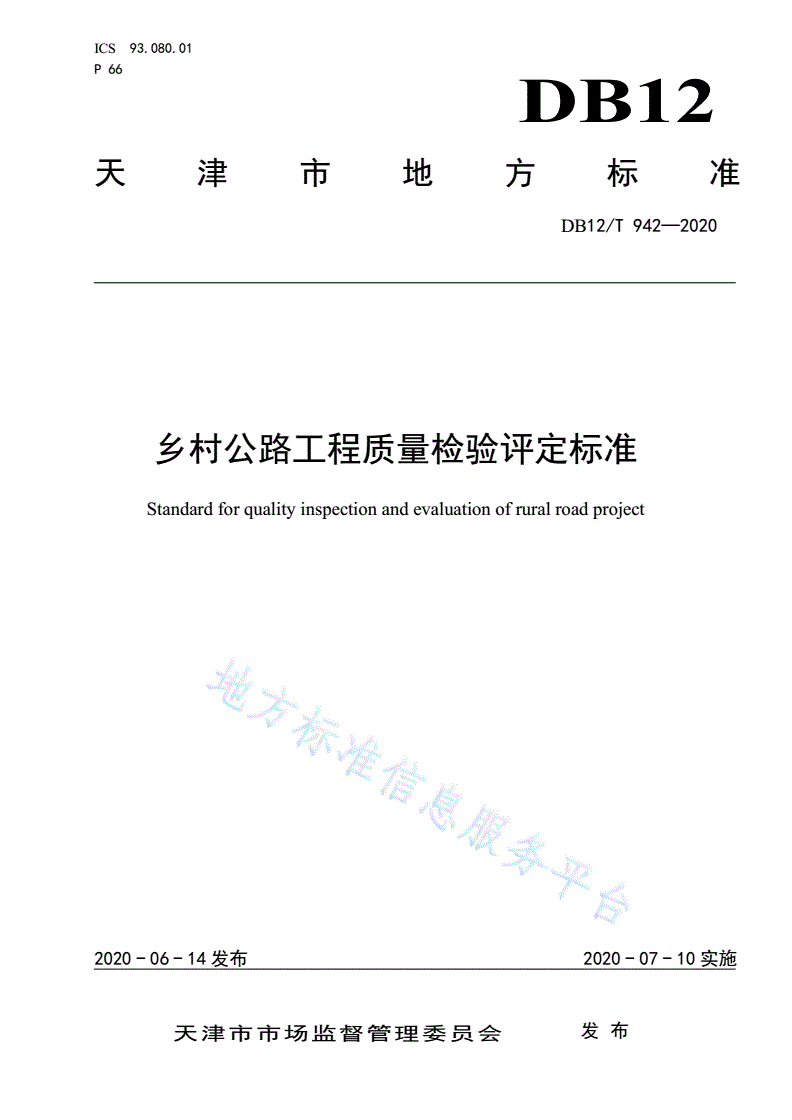

ICS93.080.01

P66

DB12

天津市地方标准

DB12/T942—2020

乡村公路工程质量检验评定标准

Standardforqualityinspectionandevaluationofruralroadproject

2020-06-14发布2020-07-10实施

天津市市场监督管理委员会发布

DB12/T942—2020

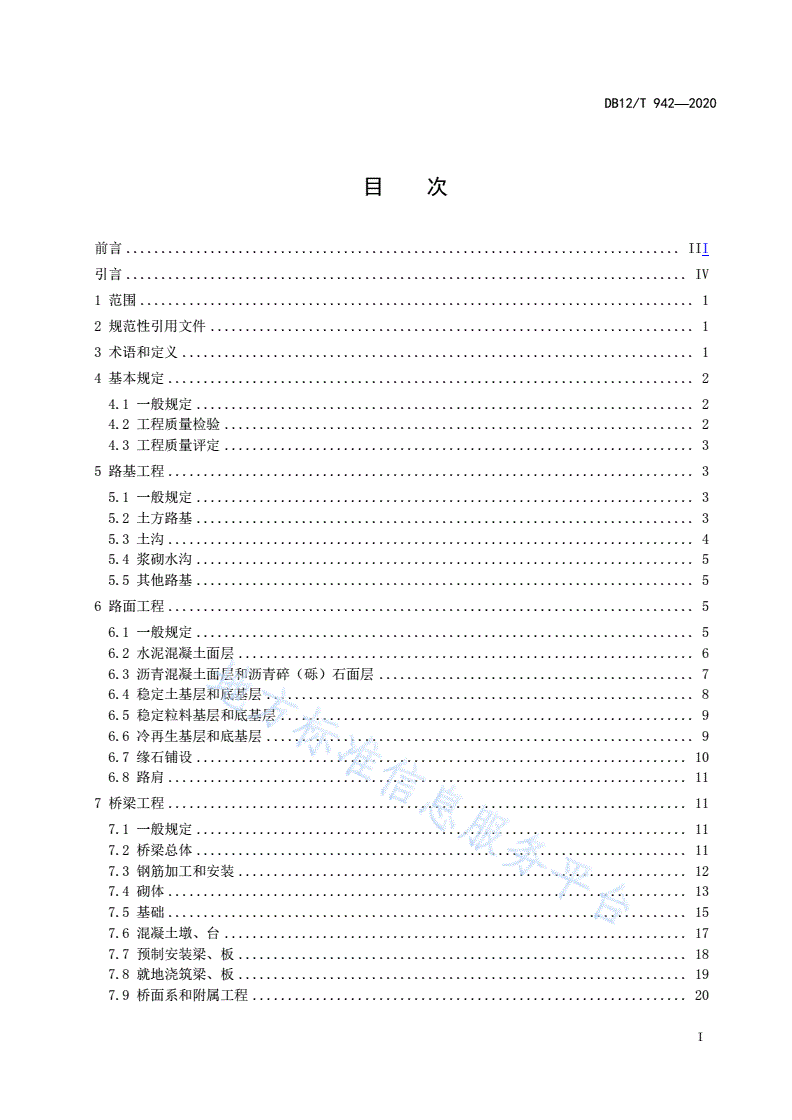

目次

前言...............................................................................III

引言................................................................................IV

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

4.1一般规定.......................................................................2

4.2工程质量检验...................................................................2

4.3工程质量评定...................................................................3

5路基工程...........................................................................3

5.1一般规定.......................................................................3

5.2土方路基.......................................................................3

5.3土沟...........................................................................4

5.4浆砌水沟.......................................................................5

5.5其他路基.......................................................................5

6路面工程...........................................................................5

6.1一般规定.......................................................................5

6.2水泥混凝土面层.................................................................6

6.3沥青混凝土面层和沥青碎（砾）石面层.............................................7

6.4稳定土基层和底基层.............................................................8

6.5稳定粒料基层和底基层...........................................................9

6.6冷再生基层和底基层.............................................................9

6.7缘石铺设......................................................................10

6.8路肩..........................................................................11

7桥梁工程..........................................................................11

7.1一般规定......................................................................11

7.2桥梁总体......................................................................11

7.3钢筋加工和安装................................................................12

7.4砌体..........................................................................13

7.5基础..........................................................................15

7.6混凝土墩、台..................................................................17

7.7预制安装梁、板................................................................18

7.8就地浇筑梁、板................................................................19

7.9桥面系和附属工程..............................................................20

I

DB12/T942—2020

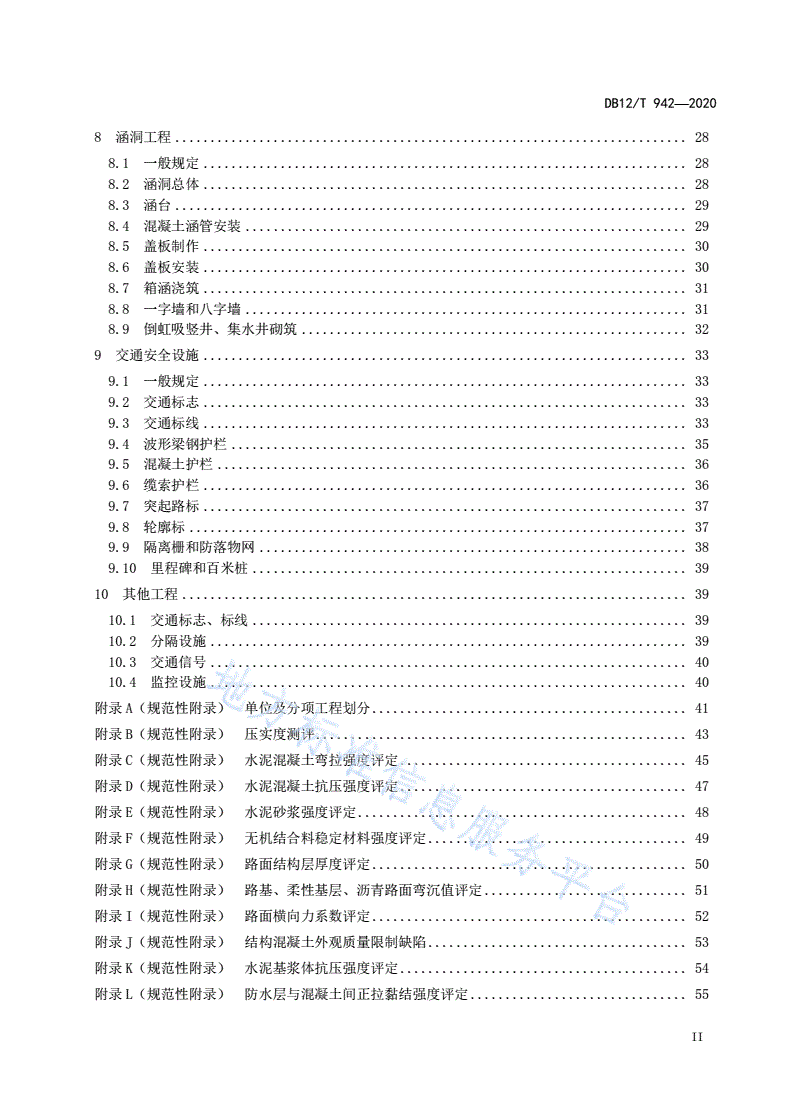

8涵洞工程.........................................................................28

8.1一般规定.....................................................................28

8.2涵洞总体.....................................................................28

8.3涵台.........................................................................29

8.4混凝土涵管安装...............................................................29

8.5盖板制作.....................................................................30

8.6盖板安装.....................................................................30

8.7箱涵浇筑.....................................................................31

8.8一字墙和八字墙...............................................................31

8.9倒虹吸竖井、集水井砌筑.......................................................32

9交通安全设施.....................................................................33

9.1一般规定.....................................................................33

9.2交通标志.....................................................................33

9.3交通标线.....................................................................33

9.4波形梁钢护栏.................................................................35

9.5混凝土护栏...................................................................36

9.6缆索护栏.....................................................................36

9.7突起路标.....................................................................37

9.8轮廓标.......................................................................37

9.9隔离栅和防落物网.............................................................38

9.10里程碑和百米桩..............................................................39

10其他工程........................................................................39

10.1交通标志、标线..............................................................39

10.2分隔设施....................................................................39

10.3交通信号....................................................................40

10.4监控设施....................................................................40

附录A（规范性附录）单位及分项工程划分.............................................41

附录B（规范性附录）压实度测评.....................................................43

附录C（规范性附录）水泥混凝土弯拉强度评定.........................................45

附录D（规范性附录）水泥混凝土抗压强度评定.........................................47

附录E（规范性附录）水泥砂浆强度评定...............................................48

附录F（规范性附录）无机结合料稳定材料强度评定.....................................49

附录G（规范性附录）路面结构层厚度评定.............................................50

附录H（规范性附录）路基、柔性基层、沥青路面弯沉值评定.............................51

附录I（规范性附录）路面横向力系数评定.............................................52

附录J（规范性附录）结构混凝土外观质量限制缺陷.....................................53

附录K（规范性附录）水泥基浆体抗压强度评定.........................................54

附录L（规范性附录）防水层与混凝土间正拉黏结强度评定...............................55

II

DB12/T942—2020

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由天津市天津市交通运输委员会提出并归口。

本标准起草单位：天津市交通运输工程质量安全监督总站、天津津质技术工程咨询有限公司、天津

市乡村公路管理中心、蓟州区交通局、宝坻区交通局、武清区交通局、静海区交通局、宁河区交通局。

本标准主要起草人：张永明、高敏、李朝忠、刘晓宇、陈星、苏爱玲、王伟广、宋得亚、张弘博、

李正中、张建东、高翔、黄宏宝、牛军、满伟、高权、赵春媛、刘艳双、杨卫璇、杨红娜、高静、魏国

相、王峥、沙莎、王蕾、朱秋硕、吴迪、黄涛、李勇攀、靳庆霞、杨云、郭志东、刘国慧、田磊、焦晓

磊、陈正攸、张民、张文玉、何建伟、徐学歧、张云飞。

III

DB12/T942—2020

引言

习近平总书记指出要进一步把农村公路建好、管好、护好、运营好，为广大农民脱贫致富奔小康提

供更好的保障。“建好”在“四好农村路”中的占首要位置。党中央、国务院高度重视质量工作，提出

建设交通强国和质量强国。我国建设工程质量水平要全面提升，人民群众对工程质量满意度要显著提高。

对乡村公路工程质量提出了更高要求。

《天津市综合交通运输“十三五”发展规划》中提出建设一批旅游路、生态路、产业路和新型村镇

出口路，共新改建农村公路3500公里左右。”我市今后还将在乡村公路提级改造、打通断头路、加宽窄

路、增加功能路等方面继续加大对乡村公路建设的投入力度，助力乡村振兴战略，工程质量管理基础性

工作非常必要。

本标准主要依据《公路工程质量检验评定标准》，结合天津市乡村公路工程实际情况进行编写，遵

循“符合规范、从严要求、切合实际、便于使用”的原则，与国家及行业标准接轨，注重标准的可操作

性。本标准完全服从于现行法律、法规、标准，是对现行法律、法规、标准在乡村公路工程方面的细化

和补充，针对性、操作性更强。除符合本标准外，尚应符合国家、行业等其他现行有关标准规定。

IV

DB12/T942—2020

乡村公路工程质量检验评定标准

1范围

本标准规定了工程划分、质量检验、质量评定等内容，适用于三级、四级新建、改扩建、大修乡村

公路工程施工质量检验评定，

本标准适用于天津市三级、四级新建、改扩建、大修乡村公路工程施工质量检验评定

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5768道路交通标志和标线

GB/T17671水泥砂浆强度检验方法

GB/T19813太阳能突起路标

GB/T23827道路交通标志板及支撑件

GB/T24722路面标线用玻璃珠

GB/T24725突起路标

GB/T24970轮廓标

GB/T26941隔离栅

GB/T31439波形梁钢护栏

JG3056数显式黏结强度检测仪

JT/T280路面标线涂料

JT/T712路面防滑涂料

JT/T895缆索护栏

JTGF80/1公路工程质量检验评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

关键项目dominantitem

分项工程中对结构安全、耐久性和主要使用功能起主导性作用的检查项目，在本标准中以“Δ”标

识。

3.2

一般项目generalitem

分项工程中除关键项目以外的检查项目。

3.3

外观质量qualityofappearance

1

DB12/T942—2020

通过观察和必要的量测所反映的工程外在质量及功能状态。

4基本规定

4.1一般规定

4.1.1施工单位应在施工准备阶段按附录A将建设项目划分为单位工程和分项工程，并报监理单位和

建设单位审核。对于附录A未涵盖的分项工程、单位工程，可由建设单位组织监理单位、施工单位协商

确定。施工单位、监理单位和建设单位应按相同的工程项目划分进行工程质量的监控和管理。

4.1.2单位工程应在建设项目中，具有独立施工条件的工程。如路基工程、路面工程、桥梁工程、涵

洞工程、交通安全设施等。

4.1.3在单位工程中，应按结构部位、路段长度及施工方法、材料、工序等划分为若干个分项工程。

4.1.4工程质量评定等级分为合格与不合格，应按分项工程、单位工程、建设项目逐级评定。评定为

不合格的分项工程，应采取措施进行处理。

4.1.5分项工程完工后，应按基本要求、实测项目、外观质量和质量保证资料进行检验，对分项工程

质量进行评定。

4.1.6单位工程完工后，应汇总所属分项工程质量评定资料，进行外观质量检查，对单位工程质量进

行评定。

4.1.7隐蔽工程在隐蔽前应由施工单位通知监理单位和建设单位进行检查，合格后方可继续施工。

4.2工程质量检验

4.2.1分项工程应按基本要求、实测项目、外观质量和质量保证资料分别检查。

4.2.2分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定，无

外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。

4.2.3基本要求检查应符合下列规定：

——分项工程应对所列基本要求逐项检查，经检查不符合规定时，不得进行工程质量的检验评定；

——分项工程所用的各种原材料的品种、规格、质量及混合料配合比和半成品、成品应符合有关技

术标准规定并满足设计要求。

4.2.4实测项目检验应符合下列规定：

——对检查项目按规定的检查方法和频率进行随机抽样检验并计算合格率；

——本标准规定的检查方法为标准方法，采用其他高效检测方法应经比对确认；

——本标准中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双

车道之比相应增加检查数量，单车道路段检查频率按双车道路段检查频率控制；

——对于在设计和合同文件中提出了高于本标准技术要求的乡村公路工程，检验评定按设计和合同

文件的要求执行；

——检查项目合格率应按公式（1）进行计算。

合格的点（组）数

检查项目合格率（%）100%................(1)

该检查项目的全部检查点（组）数

4.2.5实测项目合格应符合下列规定：

——关键项目的合格率应不低于95%，否则该检查项目为不合格；

——一般项目的合格率应不低于80%，否则该检查项目为不合格；

——有规定极值的检查项目，任一单个检查值不应突破规定极值，否则该检查项目为不合格；

——应按附录B至附录L所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。

2

DB12/T942—2020

4.2.6对工程外观应进行全面检查，对于明显的外观缺陷，施工单位应采取措施进行整修或返工处理

后再进行评定。

4.2.7工程应有真实、准确、齐全、完整的施工原始记录、试验检测数据、质量检验结果等质量保证

资料。质量保证资料应包括下列主要内容：

——所用原材料、半成品和成品质量检验结果；

——材料配合比、拌和加工控制检验和试验数据；

——地基处理、隐蔽工程施工记录；

——各项质量控制指标的试验记录和质量检验汇总图表；

——施工过程中遇到的非正常情况记录及其对工程质量影响分析评价资料；

——施工过程中如发生质量事故，经处理补救后达到设计要求的认可证明文件等。

4.3工程质量评定

4.3.1分项工程质量评定合格条件

4.3.1.1基本要求应符合规定。

4.3.1.2实测项目应达到合格标准。

4.3.1.3外观质量应符合规定。

4.3.1.4质量保证资料应符合规定。

4.3.2单位工程质量评定合格条件

4.3.2.1评定资料应完整。

4.3.2.2所含分项工程的质量均应评定合格。

4.3.2.3外观质量应满足要求。

4.3.3建设项目的质量评定合格条件

建设项目的质量评定合格条件为所有单位工程均评定合格。

4.3.4评定为不合格分项工程处理

评定为不合格的分项工程，经加固、补强或返工满足设计要求后，可以重新进行质量检验和评定。

5路基工程

5.1一般规定

5.1.1路基压实度应分层检测，应按本标准附录B的规定进行评定。路基工程其它检查项目应在上路

床进行检测。

5.1.2土质路肩工程可作为路面工程的一个分项工程进行检查评定。

5.1.3乡村公路服务区道路、停车场的土方工程压实标准可按土方路基要求进行检测。

5.2土方路基

5.2.1基本要求

5.2.1.1在路基用地和取土坑范围内，应清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并按

施工技术规范和设计要求对基底进行压实。表土应充分利用。

3

DB12/T942—2020

5.2.1.2填方路基应分层填筑压实，每层表面平整，路拱合适，排水良好，不得有明显碾压痕迹，不

得亏坡。

5.2.1.3应设置施工临时排水系统，避免冲刷边坡，路床顶面不得积水。

5.2.1.4在设定取土区内合理取土，不得滥开滥挖。完工后应按要求对取土坑和弃土场进行修整。

5.2.2实测项目

见表1。

表1土方路基实测项目

项次检查项目规定值或允许偏差检查方法和频率

0～1.9m≥95按附录B检查

1Δ压实度（%）

≥1.9m≥92密度法：每200m每压实层测2处

2宽度（mm）满足设计要求尺量：每200m测4点

3平整度（mm）≤203m直尺：每200m测2处×5尺

4横坡（%）±0.5水准仪：每200m测2个断面

5纵断高程（mm）+10，-20水准仪：中心位置每200m测2点

全站仪：每200m测2点，弯道加HY、YH

6中线偏位（mm）100

两点

7Δ弯沉（0.01mm）≤设计验收弯沉值按附录H检查

8边坡（%）满足设计要求尺量：每200m测4点

注1：表列压实度以重型击实试验法为准，评定路段内的压实度代表值（平均值下置信界限）不得小于规定标准，

单个测定值不得小于极值（表列规定值减5个百分点）。按测定值不小于表列规定值减2个百分点的测点占总

检查点数的百分率计算合格率。

注2：特殊干旱、特殊潮湿地区或过湿土路基等，可按路基设计、施工规范所规定的压实度标准进行评定。

5.2.3外观质量

5.2.3.1路基边线与边坡应无明显弯折。

5.2.3.2路基边坡、护坡道、碎落台不得有滑坡、塌方或深度超过100mm的冲沟。

5.3土沟

5.3.1基本要求

土沟边坡应平整、密实、稳定。

5.3.2实测项目

见表2。

表2土沟实测项目

项次检查项目规定值或允许偏差检查方法和频率

1沟底高程（mm）0，-30水准仪：每200m测4点，且不少于5点

4

DB12/T942—2020

2断面尺寸（mm）≥设计值尺量：每200m测2点，且不少于5点

3沟坡坡度不陡于设计值尺量：每200m测2点，且不少于5点

4边棱直顺度（mm）50尺量：20m拉线，每200m测2点，且不少于5点

5.3.3外观质量

沟内不得有杂物，无排水不畅。

5.4浆砌水沟

5.4.1基本要求

5.4.1.1浆砌片（块）石、混凝土预制块的质量和规格，应符合国家和行业强制性标准以及合同约定

的其他标准的规定，并满足设计要求。

5.4.1.2砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。

5.4.1.3基础中缩缝应与墙身缩缝对齐。

5.4.2实测项目

见表3。

表3浆砌水沟实测项目

项次检查项目规定值或允许偏差检查方法和频率

1Δ砂浆强度（MPa）在合格标准内按附录E检查

2轴线偏位（mm）50全站仪或尺量：每200m测5点

3沟底高程（mm）±15水准仪：每200m测5点

4墙面直顺度（mm）3020m拉线：每200m测2点

5坡度满足设计要求坡度尺：每200m测2点

6断面尺寸（mm）±30尺量：每200m测2个断面，且不少于5个断面

7铺砌厚度（mm）≥设计值尺量：每200m测2点

基础垫层宽度、厚度

8≥设计值尺量：每200m测2点

（mm）

5.4.3外观质量

5.4.3.1砌体抹面不得有空鼓。

5.4.3.2沟内不应有杂物，无排水不畅。

5.5其他路基

石方路基、软土地基处置、土工合成材料处置层等分项工程检验评定应按JTGF80/1执行。

6路面工程

6.1一般规定

5

DB12/T942—2020

6.1.1稳定土基层和底基层包括水泥土、石灰土、石灰粉煤灰、石灰粉煤灰土等；稳定粒料基层和底

基层包括水泥稳定材料、石灰稳定材料、石灰粉煤灰稳定材料、水泥粉煤灰稳定材料等。

6.1.2旧水泥混凝土路面上加铺沥青面层，沥青面层可不检测弯沉。

6.1.3基层完工后应及时洒布透层油，透层油透入深度应不小于3mm。

6.2水泥混凝土面层

6.2.1基本要求

6.2.1.1基层质量应符合规范规定并满足设计要求，表面清洁、无浮土。

6.2.1.2接缝填缝料应符合规范规定并满足设计要求。

6.2.1.3接缝的位置、规格、尺寸及传力杆、拉力杆的设置应满足设计要求。

6.2.1.4混凝土路面铺筑后按施工规范要求养护。

6.2.1.5应对干缩、温缩产生的裂缝进行处理。

6.2.2实测项目

见表4。

表4水泥混凝土面层实测项目

项次检查项目规定值或允许偏差检查方法和频率

1Δ弯拉强度（MPa）在合格标准内按附录C检查

代表值-5

板厚度

2Δ合格值-10按附录G检查，每200m测2点

（mm）

极值-15

σ（mm）≤2.0平整度仪：全线每车道连续检测，

3平整度aIRI（m/km）≤3.3每100m计算σ、IRI

最大间隙h（mm）53m直尺：每半幅车道每200m测2处×5尺

抗滑构造深度一般路段0.5～1.0

4铺砂法：每200m测1处

（mm）特殊路段b0.6～1.1

横向力系数一般路段—

5按附录I检查：每200m测1点

SFC特殊路段b≥50

尺量：胀缝每条测2点；纵、横缝每200m抽查2条、

6相邻板高差（mm）≤3

每条测2点

纵缝20m拉线尺量：每200m测4处；

7纵、横缝顺直度（mm）≤10

横缝沿板宽拉线尺量：每200m4条

8中线平面偏位（mm）20全站仪：每200m测2点

9路面宽度（mm）±20尺量：每200m测4点

10纵断高程（mm）±15水准仪：每200m测2个断面

11横坡（%）±0.25水准仪：每200m测2个断面

12断板率c（%）≤0.4目测：全部检查，数断板面板块数占总块数比例

6

DB12/T942—2020

注1：表中σ为平整度仪测定的标准差，IRI为国际平整度指数，h为3m直尺与面层的最大间隙。

注2：包括设超高路段、组合坡度大于或等于4%坡度段、交叉口路段、桥面及其上下坡段、集镇附近路段等处。

注3：断板率包含断角率，应统计行车道与超车道面板，不计硬路肩板，不计入修复后的面板。

6.2.3外观质量

6.2.3.1不应出现附录J中板的外观限制缺陷。

6.2.3.2面板不应有坑穴、鼓包和掉角。

6.2.3.3接缝填注不得漏填、松脱，不应污染路面。

6.2.3.4路面应无积水。

6.3沥青混凝土面层和沥青碎（砾）石面层

6.3.1基本要求

6.3.1.1基层质量应符合规范规定并满足设计要求，表面干燥、清洁、无浮土。

6.3.1.2应严格控制沥青混合料拌和的加热温度。拌和后的沥青混合料应均匀，无花白，无粗细料分

离和结团成块现象。

6.3.1.3应按规定要求控制碾压工艺，严格控制摊铺和碾压温度。

6.3.2实测项目

见表5。

表5沥青混凝土面层和沥青碎（砾）石面层实测项目

项次检查项目规定值或允许偏差检查方法和频率

≥试验室标准密度的96%（*98%）；按附录B检查，每200m测1点。核子

1Δ压实度a（%）≥最大理论密度的92%（*94%）
