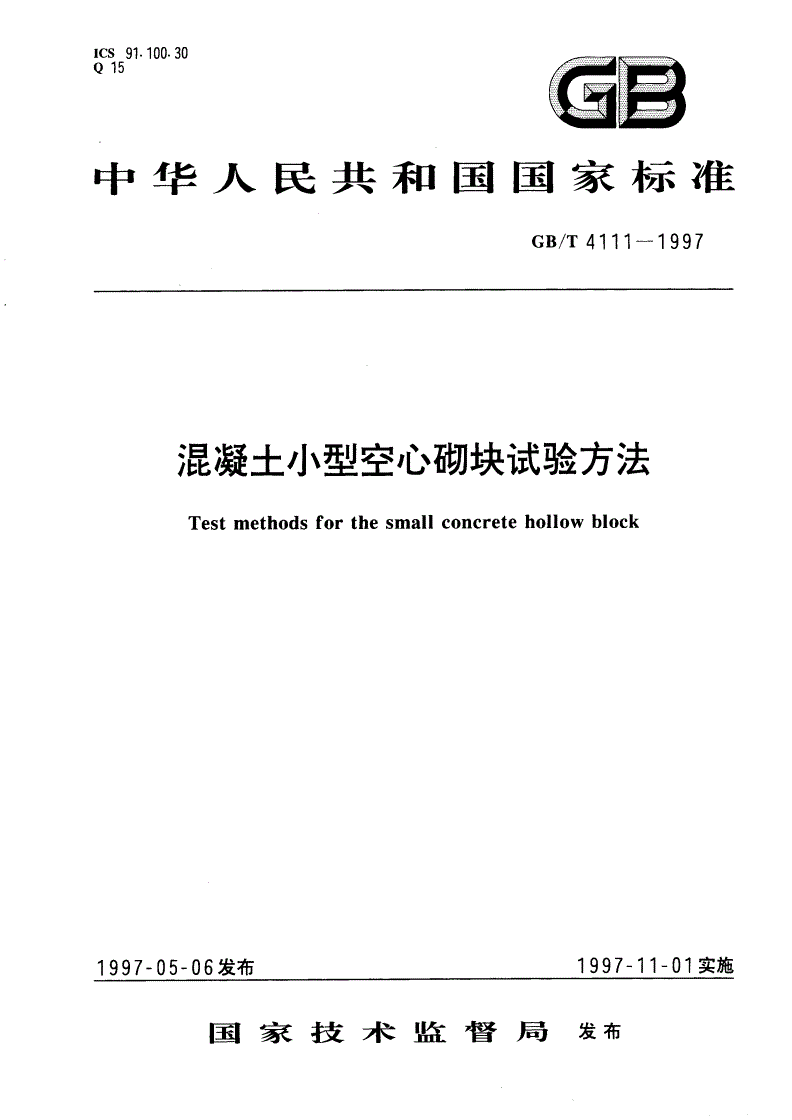

GB/T 4111-1997 混凝土小型空心砌块试验方法

GB/T 4111-1997 Test methods for the small concrete hollow block

国家标准 中文简体 被代替 已被新标准代替,建议下载标准 GB/T 4111-2013 | 页数:13页 | 格式:PDF

基本信息

标准号
GB/T 4111-1997
相关服务
标准类型
国家标准
标准状态
被代替
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
1997-05-06
实施日期
1997-11-01
发布单位/组织
国家技术监督局
归口单位
河南建筑材料研究设计院
适用范围
-

发布历史

研制信息

起草单位:
河南建筑材料研究设计院
起草人:
申国权、侯清照、张凤芝、陈红军、张太元、廖洪清
出版信息:
页数:13页 | 字数:21 千字 | 开本: 大16开

内容描述

30‘第一部分主要建筑材料的检测方法标准

定分配给各项目。

B6按抽样数量为5,从50块砖样中再抽样,根据表5规定,从1.10范围内随机定出8个

不相同的随机数码,譬如为3,8,10,4,2,7,5,6则编号为3,13,23,33,43的5块砖样和8,

18,28,38,48的5块砖样用于强度等级检验。10,20,30,40,50的5块和6,16,26,36,46的

5块用于冻融试验。4,14,24,34,44的5块用于吸水率试验。2,12,22,32,42的5块用于

石灰爆裂试验。7,17,27,37,47的5块用于泛霜试验,5,15,25,35,45的5块作备用砖样。

其中强度等级和抗冻性能的20块砖样应先检验尺寸偏差后再进行试验。

附加说明:

本标准由西北建筑工程学院和国家建筑材料工业局标准化研究所负责起草。

本标准主要起草人陈剑光、刘殿文、赵秋辉、陈伟良。

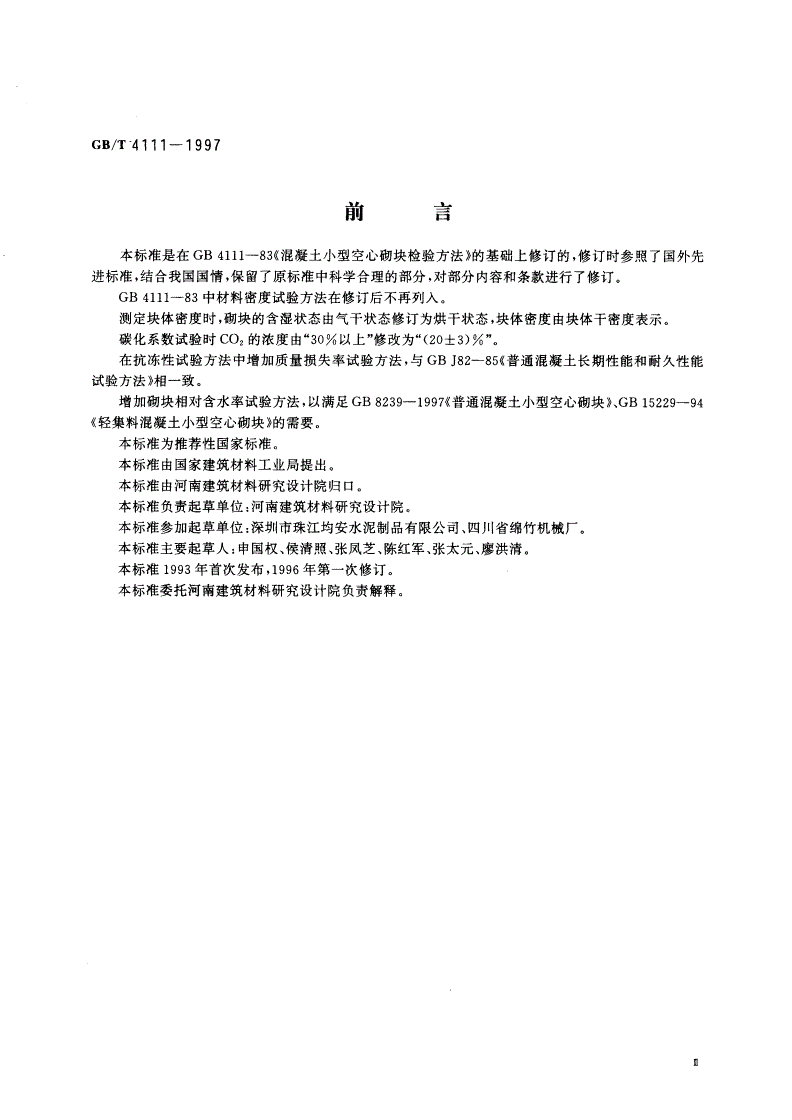

3.《混凝土小型空心砌块试验方法》GB/T4111-1997

1范围

本标准规定了混凝土小型空心砌块的尺寸、外观、抗压强度、抗折强度、块体密度、空心

率、含水率、吸水率、相对含水率、干燥收缩、软化系数、碳化系数、抗冻性和抗渗性的试验方

法。

本标准适用于墙体用的以各种混凝土制成的小型空心砌块(以下简称砌块)。

2尺寸测f和外观质f检查

2.1量具

2.1.1钢直尺或钢卷尺:分度值lmmo

2.2尺寸测量

2.2.1长度在条面的中间,宽度在顶面的中间,高度在顶面的中间测量。每项在对应两面

各测一次,精确至lmmo

2.2.2壁、肋厚在最小部位测量,每选两处各测一次,精确至lnmma

2.3外观质量检查

直尺2.3.1弯曲测量:将直尺贴靠坐浆面、铺浆面和条面,

测量直尺与试件之间的最大间距(见图1),精确至

lmmo

2.3.2缺棱掉角检查:将直尺贴靠棱边,测量缺棱掉

角在长、宽、高度三个方向的投影尺寸(见图2),精确至

lmmo

2.3.3裂纹检查:用钢直尺测量裂纹在所在面上的最

大投影尺寸(如图3中的LZ或h3),如裂纹由一个面延

伸到另一个面时,则累计其延伸的投影尺寸(如图3中

图1弯曲测量法的b1+hl),精确至lmm

四、砖、砌块307

图2缺棱掉角尺寸测量法图3裂纹长度测量法

L-缺棱掉角在长度方向的投影尺寸;L一裂纹在长度方向的投影尺寸;

b-缺棱掉角在宽度方向的投影尺寸;b-裂纹在宽度方向的投影尺寸;

h-缺棱掉角在高度方向的投影尺寸h-裂纹在高度方向的投影尺寸

2.4测量结果

2.4.1试件的尺寸偏差以实际测量的长度、宽度和高度与规定尺寸的差值表示。

2.4。

2弯曲、缺棱掉角和裂纹长度的测量结果以最大测量值表示。

抗压强度试验

3.1设备

3.1.1材料试验机:示值误差应不大于296,其量程选择应能使试件的预期破坏荷载落在

满量程的20%一80%}

3.1.2钢板:厚度不小于1Omm,平面尺寸应大于440mmx240mmo钢板的一面需平整,

精度要求在长度方向范围内的平面度不大于0.lmmo

3.1.3玻璃平板:厚度不小于6mm,平面尺寸与钢板的要求同。

3.1.4水平尺。

3.2试件

3.2.1试件数量为五个砌块。

3.2.2处理试件的坐浆面和铺浆面,使之成为互相平行的平面。将钢板置于稳固的底座

上,平整面向上,用水平尺调至水平。在钢板上先薄薄地涂一层机油,或铺一层湿纸,然后铺

一层以1份重量的325号以上的普通硅酸盐水泥和2份细砂,加人适量的水调成的砂浆,将

试件的坐浆面湿润后平稳地压人砂浆层内,使砂浆层尽可能均匀,厚度为3-5mm。将多余

的砂浆沿试件棱边刮掉,静置24h以后,再按上述方法处理试件的铺浆面。为使两面能彼此

平行,在处理铺浆面时,应将水平尺置于现已向上的坐浆面上调至水平。在温度10℃以上

不通风的室内养护3d后做抗压强度试验。

3.2.3为缩短时间,也可在坐浆面砂浆层处理后,不经静置立即在向上的铺浆面上铺一层

砂浆,压上事先涂油的玻璃平板,边压边观察砂浆层,将气泡全部排除,并用水平尺调至水

平,直至砂浆层平而均匀,厚度达3--5mmo

3.3试验步骤

3.3.1按2.2.1的方法测量每个试件的长度和宽度,分别求出各个方向的平均值,精确至

lmm

308第一部分主要建筑材料的检测方法标准

3.3.2将试件置于试验机承压板上,使试件的轴线与试验机压板的压力中心重合,以10--

30kN/s的速度加荷,直至试件破坏。记录最大破坏荷载Po

若试验机压板不足以覆盖试件受压面时,可在试件的上、下承压面加辅助钢压板。辅助

钢压板的表面光洁度应与试验机原压板同,其厚度至少为原压板边至辅助钢压板最远角距

离的三分之一。

3.4结果计算与评定

3.4.1每个试件的抗压强度按式(1)计算,精确至0.1MPa

(1)

式中R—试件的抗压强度(MPa);

尸—破坏荷载(N);

L—受压面的长度(mm);

B—受压面的宽度(mm).

3.4.2试验结果以五个试件抗压强度的算术平均值和单块最小值表示,精确至0.1MPao

..月...‘...‘口..J.......J行4抗折强度试验

4.1设备

4.1.1材料试验机的技术要求同3.1.10

4.1.2钢棒:直径35--40mm,长度210mm,数量为

三根。

4.1.3抗折支座:由安放在底板上的两根钢棒组

成,其中至少有一根是可以自由滚动的(见图4)0

4.2试件

图4抗折强度示意图4.2.1试件数量为五个砌块。

1-钢棒;2一试件;3-抗折支座4.2.2按2.2.1的方法测量每个试件的高度和宽

度,分别求出各个方向的平均值。

4.2.3试件表面处理按3.2.2,3.2.3的规定进行。表面处理后应将试件孔洞处的砂浆层

打掉。

4.3试验步骤

4.3.1将抗折支座置于材料试验机承压板上,调整钢棒轴线间的距离,使其等于试件长度

减一个坐浆面处的肋厚,再使抗折支座的中线与试验机压板的压力中心重合。

4.3.2将试件的坐浆面置于抗折支座上。

4.3.3在试件的上部二分之一长度处放置一根钢棒(见图4)0

4.3.4以250N/s的速度加荷直至试件破坏。记录最大破坏荷载Pa

4.4结果计算与评定

4.4.1每个试件的抗折强度按式(2)计算,精确至0.1MPao

。3PL

x}=乏BHZ(2)

式中R}—试件的抗折强度(MPa);

四、砖、砌块309

P—破坏荷载(N);

L—抗折支座上两钢棒轴心间距(mm);

B-试件宽度(mm);

H—试件高度(mm).

4.4.2试验结果以五个试件抗折强度的算术平均值和单块最小值表示,精确至0.1MPa.

5块体密度和空心率试验

5.1设备

5.1.1磅秤:最大称量50kg,感量0.05kgo

5.1.2水池或水箱。

5.1.3水桶:大小应能悬浸一个主规格的砌块。

5.1.4吊架:见图S.

5.1.5电热鼓风干燥箱。

5.2试件数量

试件数量为三个砌块。

5.3试验步骤

5.3.1按2.2.1的方法测量试件的长度、宽度、图5吊架单位;如

1-角钢(30-x30-);2一拉筋

高度,分别求出各个方向的平均值,计算每个试件

3-钩子(与两端拉筋等距离)

的体积V,精确至0.001矽。

5.3.2将试件放人电热鼓风于操箱内,在(105士5)r-温度下至少干操24h,然后每间隔2h

称量一次,直至两次称量之差不超过后一次称量的0.2%为止。

5.3.3待试件在电热鼓风干燥箱内冷却至与室温之差不超过201C后取出,立即称其绝干

质量m,精确至0.05吨。、

5.3.4将试仲浸人室温15-25℃的水中,水面应高出试件20mm以上,24h后将其分别移

到水桶中,称出试件的悬浸质蛋'tni.精确至0.05kga

5.3.5称取悬浸质量的方法如下:将磅秤置于平稳的支座上,在支座的下方与磅秤中线重

合处放置水桶。在磅秤底盘上放置吊架,用铁丝把试件悬挂在吊架上,此时试件应离开水捅

的底面且全部浸泡在水中。将磅秤读数减去吊架和铁丝的质量,即为悬浸质量。

5.3.6将试件从水中取出,放在铁丝网架上滴水lmin,再用拧干的湿布拭去内、外表面的

水,立即称其面干潮湿状态的质量m2,精确至。.05kga

5.4结果计算与评定

5.4.1每个试件的块体密度按式(3)计算,精确至10kg/m3:

‘一_mV(3)

式中Y-试件的块体密度(掩/m3);

m—试件的绝干质量(kg);

V-试件的体积(MI).

块体密度以三个试件块体密度的算术平均值表示。精确至10kg/m'a

5.4.2每个试件的空心率按式(4)计算,精确至196:

310第一部分主要建筑材料的检测方法标准

、、一「,一竺军,lM2-MlCX,。。(4)

Lv」

式中K,—试件的空心率(%);

ml—试件的悬浸质量(kg);

mZ—试件面干潮湿状态的质量(kg);

V—试件的体积(m3);

d—水的密度,1000掩/m3,

砌块的空心率以三个试件空心率的算术平均值表示。精确至1%0

6含水率、吸水率和相对含水率试验

6.1设备

6.1.1电热鼓风干燥箱。

6.1.2磅秤:最大称量50kg,感量0.05kgo

6.1.3水池或水箱。

6.2试件数量

试件数量为三个砌块。试件如需运至远离取样处试验,则在取样后应立即用塑料袋包

装密封。

6.3试验步骤

6.3.1试件取样后立即称取其质量MO。如试件用塑料袋密封运输,则在拆袋前先将试件

连同包装袋一起称量,然后减去包装袋的质量(袋内如有试件中析出的水珠,应将水珠拭

干),即得试件在取样时的质量,精确至0.05嵘。

6.3.2按5.3.2,5.3.3的方法将试件烘干至恒重,称取其绝干质量ma

6.3.3将试件浸人室温15-25℃的水中,水面应高出试件20nvn以上。24h后取出,按

5.3.6的规定称量试件面干潮湿状态的质量m2,精翁至0:05翰。

6.4结果计算与评定

6.4.1每个试件的含水率按式(5)计算,精确至0.1%0

m。一哪甲

Wt=(5)

式中W,—试件的含水率(%);

ino—试件在取样时的质量(kg);

rn—试件的绝干质量(kg).

砌块的含水率以三个试件含水率的算术平均值表示。精确至0.1%.

6.4.2每个试件的吸水率按式(6)计算,精确至0.1%:

W2=m2-'nX100(6)

式中wZ—试件的吸水率(%);

mZ—试件面干潮湿状态的质量(kg);

rn—试件的绝干质量(kg).

四、砖、砌块311

砌块的吸水率以三个试件吸水率的算术平均值表示。精确至0.10,60

6.4.3砌块的相对含水率柠式(J)计算.精确罕0.1%.

w,

w二=x100(7)

W2

式中W—砌块的相对含水率(%);

wl—砌块出厂时的含水率(%);

WZ—砌块的吸水率(%)。

孔,61x3

7干燥收缩试验

7.1设备和仪器

7.1.1手持应变仪,标距250mmo

7.1.2电热鼓风干燥箱。

7.1.3水池或水箱。m9长头

7.1.4测长头:由不锈钢或黄铜制成,见图60

7.1.5冷却干燥箱:可用铁皮焊接,尺寸应为650mmx600mmx220mm(长x宽x高),盖

子宜紧密。

7.2试件

7.2.1试件每组为三个砌块。

7.2.2用硅酸盐水泥;水泥一水玻璃浆或环氧树脂在每个试件任一条面的二分之一高度处

沿水平方向粘上两个测长头。间距为250mmo

7.3试验步骤

7.3.1将测长头粘结牢固后的试件浸人室温15-25℃的水中,水面高出试件20mm以上,

浸泡4d。但在测试前4h水温应保持为(20士3)U.

7.3.2将试件从水中取出,放在铁丝网架上滴水lmin,再用拧干的湿布拭去内外表面的

水,立即用手持应变仪测量两个测长头之间的初始长度L,精确至0.001mm。手持应变仪

在测长前需用标准杆调整或校核,要求每组试件在15min内测完。

7.3.3将试件静置在室内,2d后放人温度(50士3)℃的电热鼓风干燥箱内,湿度用放在浅

盘中的氯化钙过饱和溶液控制,当电热鼓风干燥箱容量为1.3时,溶液暴露面积应不小于

0.3时,氯化钙固体应始终露出液面。

7.3.4试件在电热鼓风干燥箱中干燥3d后取出,放人室温为(2013)℃的冷却干燥箱内,

冷却3h后,用手持应变仪测长一次。

7.3.5将试件放回电热鼓风干燥箱进行第二周期的干燥。第二周期的干燥及以后各周期

的干燥延续时间均为2d。干燥结束后再按7.3.4的规定冷却和侧长。为保证干燥均匀,试

件在冷却和测长后再放人电热鼓风干燥箱时,应变换一下位置。

反复进行烘干和测长,直到试件长度达到稳定。长度达到稳定系指试件在上述温、湿度

条件下连续干燥三个周期后,三个试件长度变化的平均值不超过0.005mm。此时的长度即

为干燥后的长度Loa

7.4结果计算与评定

7.4.1每个试件的干燥收缩值,按式(8)计算,精确至O.Olmm/m.

312第一部分主要建筑材料的检测方法标准

S一二丝。X1000(8)

LO

式中S—试件干燥收缩值(mm/m);

L—试件的初始长度(mm);

La—试件干燥后的长度(nun).

7.4.2砌块的干燥收缩值以三个试件干燥收缩值的算术平均值表示,精确至O.Olmm/mo

8软化系数试验

8.1设备

8.1.1抗压强度试验设备同3.10

8.1.2水池或水箱。

8.2试件

8.2.1试件数量为两组十个砌块。

8.2.2试件表面处理按3.2.2,3.2.3的规定进行。

8.3试验步骤

8.3.1从经过表面处理和静置24h后的两组试件中,任取一组五个试件浸人室温15一

25℃的水中,水面高出试件20mm以上,浸泡4d后取出,在铁丝网架上滴水lmin,再用拧干

的湿布拭去内、外表面的水。

8.3.2将五个饱和面干的试件和其余五个气干状态的对比试件按3.3的规定进行抗压强

度试验。

8.4结果计算与评定

8.4.1砌块的软化系数按式(9)计算.精确至0.01:

(9)

式中Ki一砌块的软化系数;

Rf—五个饱和面干试件的平均抗压强度(MPa);

R—五个气干状态的对比试件的平均抗压强度(NW.

,碳化系数试验

9.1设备、仪器和试剂

9.1.1二氧化碳钢瓶。

9.1.2碳化箱:可用铁板制作,大小应能容纳分两层放置七个试件,盖子宜紧密。

9.1.3二氧化碳气体分析仪。

9.1.41%酚酞乙醇溶液:用浓度为70%的乙醇配制。

9.1.5抗压强度试验设备同3.10

9.1.6碳化装置的连接见图70

9.2试件

9.2.1试件数量为两组12个砌块。一组五块为对比试件,一组七块为碳化试件,其中两块

用于测试碳化情况。

四、砖、砌块313

图7碳化装置示意图

1一二氧化碳钢瓶;2-通气橡皮管;3-碳化箱;4一箱盖;5一进气口;6一接气休分析仪

9.2.2试件表面处理按3.2.2和3.2.3的规定进行。表面处理后应将试件孔洞处的砂浆

层打掉。

9.3试验步骤

9.3.1将七个碳化试件放人碳化箱内,试件间距不得小于20inmo

9.3.2将二氧化碳气体通人碳化箱内,用气体分析仪控制箱内的二氧化碳浓度在(20士

3)%。碳化过程中如箱内湿度太大,应采取排湿措施。

9.3.3碳化7d后,每天将同一个试件的局部劈开,用1%的酚酞乙醇溶液检查碳化深度,

当试件中心不显红色时,则认为箱中所有试件全部碳化。

9.3.4将已全部碳化的五个试件和五个对比试件按3.3的规定进行抗压强度试验。

9.4结果计算与评定

9.4.1砌块的碳化系数按式(10)计算,精确至0.01

(10)

式中K,—砌块的碳化系数;

R,—五个碳化后试件的平均抗压强度(MPa);

R—五个对比试件的平均抗压强度(MPa)o

101001101010抗冻性试验

1设备

1.1冷冻室或低温冰箱:最低温度能达到一20U.

1.2水池或水箱。

山,1宫.3“抗压强度试验设备同3.10

试件

试件数量为两组十个砌块。

10.3试验步骤

10.3分别检查十个试件的外表面,在缺陷处涂上油漆,注明编号,静置待干。

10.3将一组五个冻融试件浸人10-20℃的水池或水箱中,水面应高出试件20mm以

314第一部分主要建筑材料的检刚方法标准

上,试件间距不得小于20mm。另一组11}个试件作对比试验。

10.3.3浸泡4d后从水中取出试件,在支架上滴水lmin,再用拧干的湿布拭去内、外表面

的水,立即称量试件饱和面干状态的质量M3,精确至0.05掩。

10.3.4将五个冻融试件放人预先降至一15℃的冷冻室或低温冰箱中,试件应放置在断面

为20mmx20。的木条制作的格栅上,孔洞向上,间距不小于20mm。当温度再次降至

一15℃时开始计时。冷冻4h后将试件取出,再置于水温为10-20℃的水池或水箱中融化

2h。这样一个冷冻和融化的过程即为一个冻融循环。

10.3.5每经5次冻融循环,检查一次试件的破坏情况,如开裂、缺棱、掉角、剥落等,并做出

记录。

10.3.6在完成规定次数的冻融循环后,将试件从水中取出,按10.3.3的方法称量试件冻

融后饱和面干状态的质量M4-

10.3.7冻融试件静置24h后,与对比试件一起按3.2.2,3.2.3的方法作表面处理,在表面

处理完24h后,按10.3.2,10.3.3和3.3的方法进行泡水和抗压强度试验。

10.4结果计算与评定

10.4.1报告五个冻融试件的外观检查结果。

10.4.2砌块的抗压强度损失率按式(11)计算,精确至1%.

R;一Ra___

n“一瓦一x1uu(11)

式中KR—砌块的抗压强度损失率(%);

R,一五个未冻融试件的平均抗压强度(MPa);

RR—五个冻融试件的平均抗压强度(MPa)o

10.4.3每个试件冻融后的质量损失率按式(12)计算,精确至0.1960

Km=m3-二塑」x100(12)

刀13

式中K,n—试件的质量损失率(%);

m3—试件冻融前的质量(kg);

m4—试件冻融后的质量(kg).

砌块的质量损失率以五个冻融试件质量损失率的算术平均值表示,精确至0.1%a

10.4.4抗冻性以冻融试件的抗压强度损失率、质量损失率和外观检验结果表示。

11抗渗性试验

11.1设备

11.1.1抗渗装置见图8.

11.1.2水池或水箱。

n.2试件

11.2.1试件数量为三个砌块。

11.2.2将试件浸人室温15--25℃的水中,水面应高出试件20mm以上,2h后将试件从水

中取出,放在铁丝网架上滴水lmin,再用拧干的湿布拭去内、外表面的水。

11.3试验步骤

四、砖、砌块315

内径60

图8抗渗装置示意图

1一上盖板;2一下托板;3一试件;4一紧固螺栓;5-带有刻度的玻璃管;

6一橡胶海绵或泡沫橡胶条,厚100rnln,宽20mm;7-20-周边处涂黄油或其他密封材料

11.3.1将试件放在抗渗装置中,使孔洞成水平状态(见图8)。在试件周边20mm宽度处

涂上黄油或其他密封材料,再铺上橡胶条,拧紧紧固螺栓,将上盖板压紧在试件上,使周边不

漏水。

11.3.2在30s内往玻璃筒内加水,使水面高出试件上表面200mmo

11.3.3自加水时算起2h后测量玻璃筒内水面下降的高度。

11.4结果评定

11.4.1按三个试件上玻璃筒内水面下降的最大高度来评定。

试验报告

试验报告内容应包括:

a)受检单位;

b)试样名称、编号、数量及规格尺寸;

。)送(抽)样日期;

d)检验项目;

。)依据标准;

f)检验类别;

9)试验结果与评定;

h)报告编号及报告日期;

动检验单位与试验审核人员和单位技术负责人签章。
