DB41/T 1841-2019 巷道堆垛类机械式停车设备监督检验规范

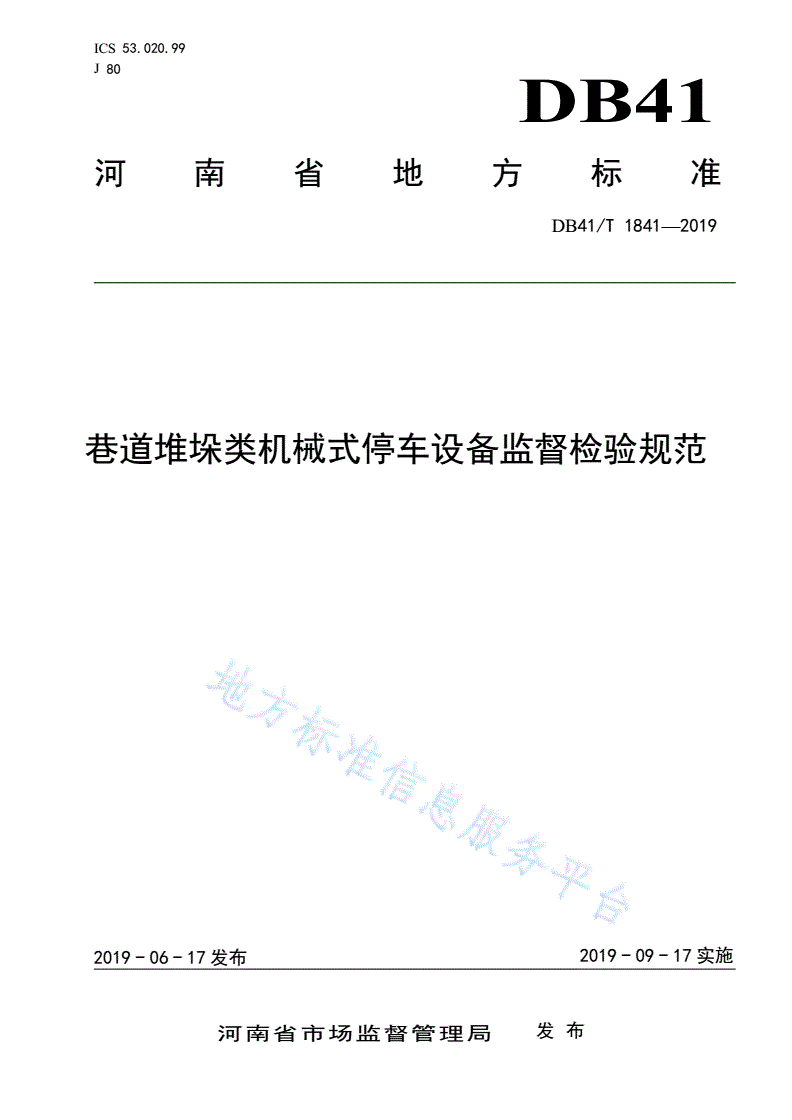

ICS53.020.99

J80

DB41

河南省地方标准

DB41/T1841—2019

巷道堆垛类机械式停车设备监督检验规范

2019-06-17发布2019-09-17实施

河南省市场监督管理局发布

DB41/T1841—2019

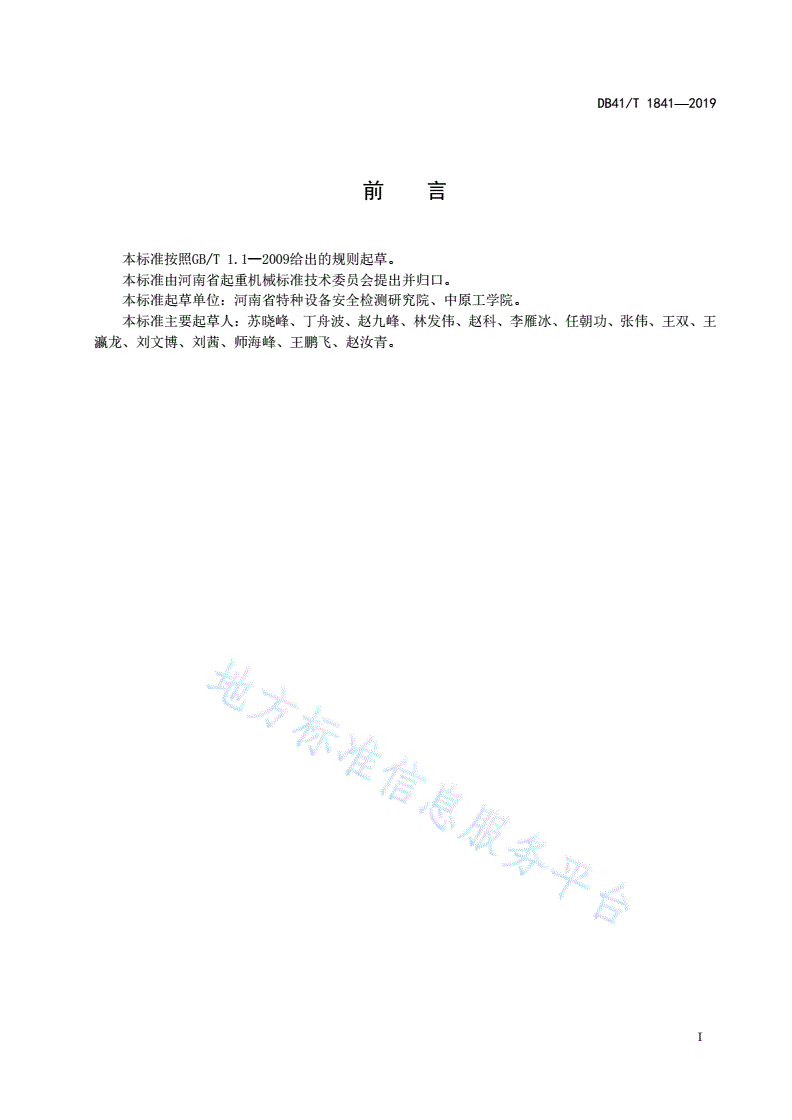

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省起重机械标准技术委员会提出并归口。

本标准起草单位：河南省特种设备安全检测研究院、中原工学院。

本标准主要起草人：苏晓峰、丁舟波、赵九峰、林发伟、赵科、李雁冰、任朝功、张伟、王双、王

瀛龙、刘文博、刘茜、师海峰、王鹏飞、赵汝青。

I

DB41/T1841—2019

巷道堆垛类机械式停车设备监督检验规范

1范围

本标准规定了巷道堆垛类机械式停车设备监督检验的术语和定义、检验前准备、检验人员、检验仪

器设备、检验要求、检验内容要求与检验方法、检验结果处理。

本标准适用于巷道堆垛类机械式停车设备（以下简称“停车设备”）的安装、改造和重大修理监督

检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3323金属熔化焊焊接接头射线照相

GB/T5972起重机钢丝绳保养、维护、检验和报废

GB/T11345焊缝无损检测超声检测技术、检测等级和评定

GB17907机械式停车设备通用安全要求

GB/T26476机械式停车设备术语

GB50017钢结构设计规范

GB50067汽车库、修车库、停车场设计防火规范

JB/T10474—2015巷道堆垛类机械式停车设备

TSGQ7015起重机械定期检验规则

TSGQ7016起重机械安装改造重大修理监督检验规则

3术语和定义

GB/T26476界定的以及下列术语和定义适用于本文件。

3.1

巷道堆垛类机械式停车设备

采用以巷道堆垛机将进到搬运器的车辆水平且垂直移动到存车位，并用存取机构存取车辆的停车设

备。主要由进出口设备、库内搬运设备、车辆存放设施、控制系统、安全保护和防护装置等组成。

[GB/T26476，定义2.1.4]

3.2

安装

采用组装、固定、调试等一系列作业方法，将巷道堆垛类机械式停车设备部件组合为具有使用价值

的整机的活动；包括移装。

3.3

监督检验

1

DB41/T1841—2019

由取得特种设备行政许可的特种设备检验检测机构（以下简称检验机构），在实施巷道堆垛类机械

式停车设备安装、改造和重大修理施工单位（以下简称施工单位）自检合格的基础上对施工过程进行的

强制性、验证性检验。

4检验前准备

4.1拆卸需要拆卸才能进行检验的零部件、安全保护和防护装置，拆卸受检部位妨碍检验的部件或者

其他物品。

4.2高处作业（高于地面或固定平面2m及以上）的部位，应采取可靠的安全措施。

4.3满足检验需要的照明、工作电源，以及必要的检验辅助工具或者器械。

4.4需要固定后方可进行检验的可转动部件、可动结构，应固定牢靠。

4.5需要进行载荷试验的，应配备满足载荷试验所规定重量和相应形式的试验载荷。

4.6现场的环境和场地条件符合检验要求，没有影响检验的物品、设施，并且设置相应的警示标志。

4.7其他必要的安全保护和防护措施。

5检验人员

5.1现场检验至少由2名具有相应资格的人员进行。

5.2现场检验时，检验人员应配备和穿戴检验作业防护用品，遵守施工现场或者使用单位明示的安全

规章制度。

6检验仪器设备

6.1检验至少应配备附录A中表A.1所列的仪器设备并满足其精度要求。

6.2检验仪器设备属于法定计量检定范畴的，应经检定合格，且在有效期内，非强检计量器具应进行

校准。

7检验要求

7.1检验机构应在安装、改造和重大修理施工单位自检合格的基础上对施工过程进行监督检验。

7.2施工单位应出具手续齐全的自检报告，自检报告的内容、要求与方法应符合要求。

8检验内容要求与检验方法

检验内容、要求及检验方法按照附录B中表B.1执行。

9检验结果处理

按TSGQ7016附录G和附录H执行。

2

DB41/T1841—2019

AA

附录A

（资料性附录）

机械式停车设备检测检验用仪器设备

机械式停车设备检验检测用仪器设备见表A.1。

表A.1机械式停车设备检验检测用仪器设备

序号仪器设备或计量器具精度要求

1万用表±2%

2钳型电流表±2%

3接地电阻测量仪±2%

4绝缘电阻测量仪±1.5%

5转速表±1km/h

6水准仪±2.5mm/km

7经纬仪4″

8激光测距仪±1.5mm

9扭矩扳手±1%

10照度计±5%

11测厚仪±0.5%

12游标卡尺0.02mm

13钢直尺1级

14卷尺1级

15塞尺1级

16压力表压力P≤200kPa时±1%；压力P＞200kPa时±5%

17计时器±1%

18点温计±1%

19温湿度计±2%

20声级计0.1dB(A)

21称重仪±1%

22磁力线锤-

23放大镜（20倍）-

24常用电工工具-

25便携式检验照明灯-

26照相机-

27钢丝绳探伤仪-

28便携式超声波探伤仪水平<1%；垂直<5%

29便携式磁粉探伤仪A1试片

3

DB41/T1841—2019

BB

附录B

（规范性附录）

巷道堆垛类机械式停车设备监督检验内容要求与确认方法

巷道堆垛类机械式停车设备监督检验内容要求与方法见表B.1。

表B.1巷道堆垛类机械式停车设备监督检验内容要求与确认方法

序号检验内容与要求检验方法

制造的相关资料：

a)产品设计文件（包括总图、主要受力结构件

资料审查（指在审查自检记录/报告

图、机械传动图和电气、液压系统原理图）；

基础上，对施工单位提供的其他资

11.1b)产品质量合格证明、安装及其使用维护说明；

料的审查，下同），重点审查资料的

c)整机型式试验合格证明（按覆盖原则）；

齐全性和符合性。

d)制造许可证及其明细表复印件(样机需有制

造许可申请受理决定书复印件)。

资料审查,重点审查资料的齐全性

和符合性:

安装（改造或重大修理）的相关资料：

a)审查是否有经其负责人批准

a)安装改造重大修理告知书；

的施工作业（工艺）文件，包

1b)合同（销售合同和施工合同）复印件；

括作业程序、技术要求、方法

技c)安装改造修理许可证、现场安装改造修理作

和措施等；

术业人员的资格证件；

b)审查是否有经过土建施工单

21.2d)主要受力结构件的现场分段组装（焊接）的

资

焊接作业人员(焊工)资格证件；位盖章确认的安装基础验收

料

e)施工质量计划、施工方案；合格证明；

f)基础土建工程验收证明文件（适用于安装）；c)审查自检记录（报告），内容

g)施工过程记录和自检报告；应包含主要零部件、安全保护

h)施工变更设计的证明文件。
