DB13/T 5870-2023 高山滑雪板固定器调试技术要求

ICS97.220.20

CCSY55

13

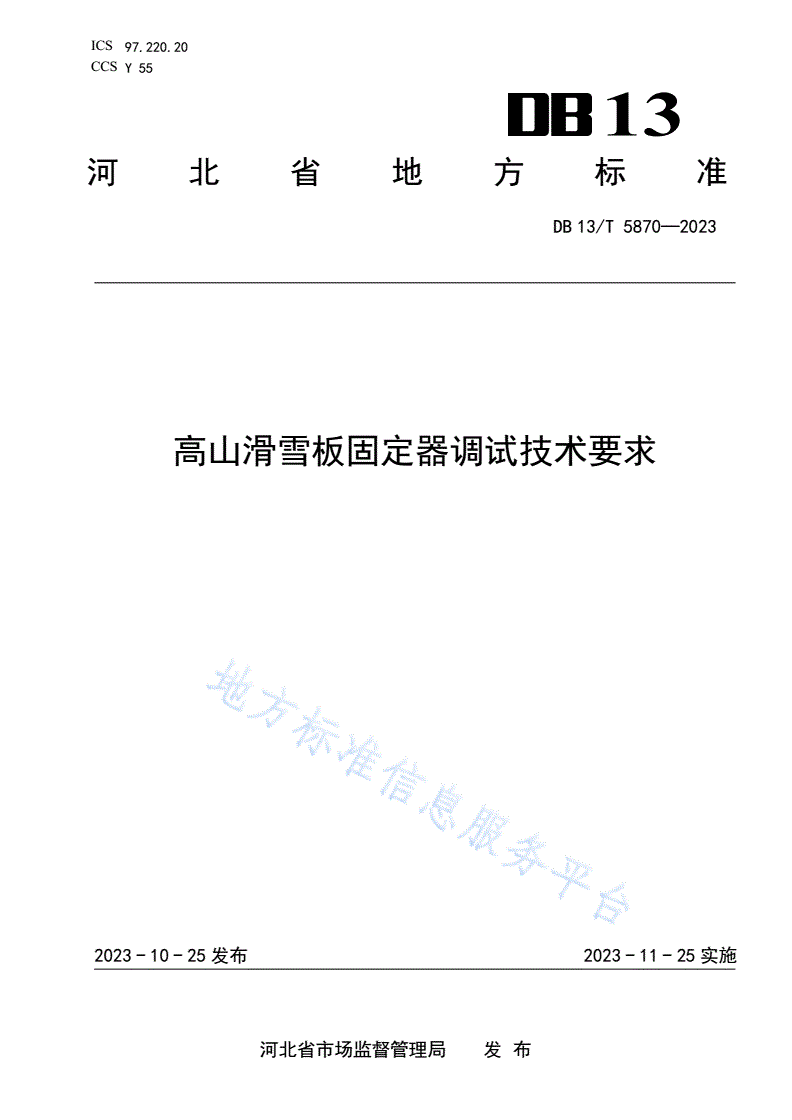

河北省地方标准

DB13/T5870—2023

高山滑雪板固定器调试技术要求

2023-10-25发布2023-11-25实施

河北省市场监督管理局发布

DB13/T5870—2023

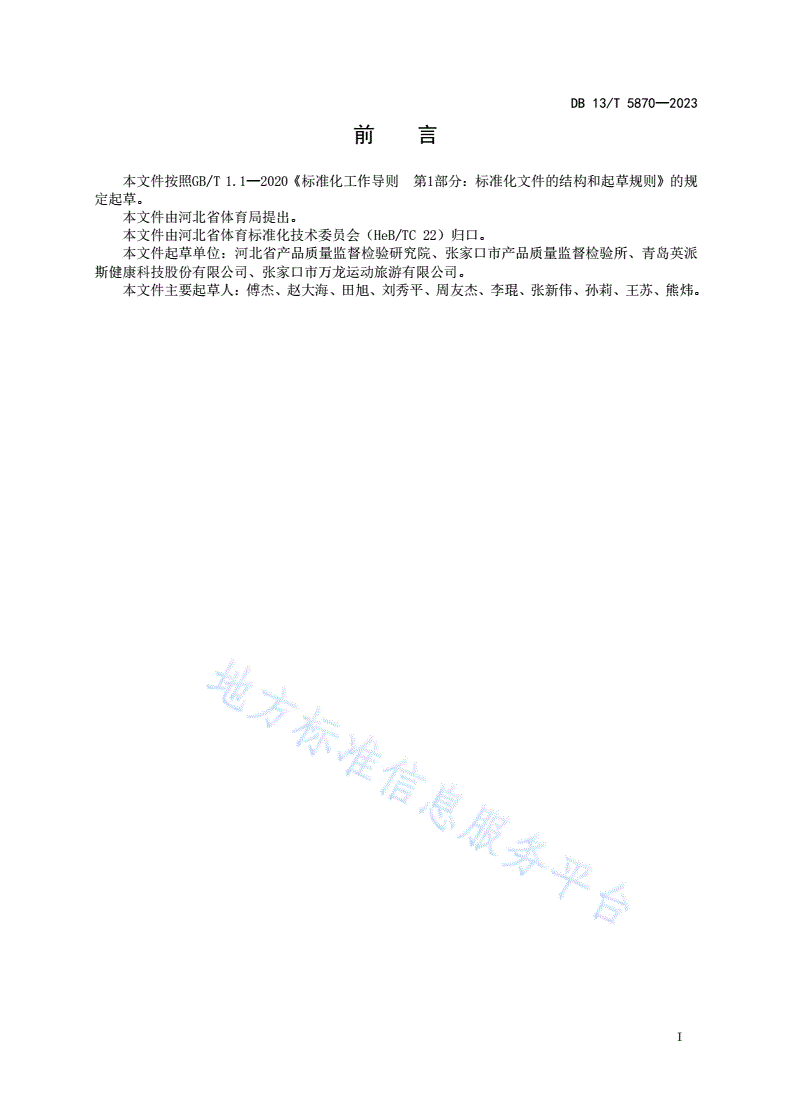

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件由河北省体育局提出。

本文件由河北省体育标准化技术委员会（HeB/TC22）归口。

本文件起草单位：河北省产品质量监督检验研究院、张家口市产品质量监督检验所、青岛英派

斯健康科技股份有限公司、张家口市万龙运动旅游有限公司。

本文件主要起草人：傅杰、赵大海、田旭、刘秀平、周友杰、李琨、张新伟、孙莉、王苏、熊炜。

I

DB13/T5870—2023

高山滑雪板固定器调试技术要求

1范围

本文件描述了高山滑雪板固定器的测试原理、调试要求、调试方法、测试数据处理和测试报告。

本文件适用于高山滑雪板固定器的调试。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

下列术语和定义适用于本文件。

滑雪板固定器ski-bindings

滑雪靴和滑雪板之间连接固定装置，当载荷达到设定值时该装置可以将滑雪板和滑雪靴松开。

脱离release

脱开连接滑雪靴和滑雪板的机械装置使滑雪靴和滑雪板分离。

注：当由滑雪靴/滑雪板连接产生的载荷大小降低至对滑雪者没有危险时，才视为有效脱离。

脱离力矩releasevalues

由于扭转和正向弯曲作用在滑雪靴和滑雪板的连接处所产生的两个最大力矩，见图1。

注：Mz—在z轴内的扭矩；

My—在y轴内的扭矩。

图1载荷和扭矩

参考值referencevalue

根据个人的技术水平、身高、体重、年龄等表征的参考脱离等级值，用于评估与固定器实际测

试的准确性。

注：参考值的选定可参照ISO8061:2004附录A。

1

DB13/T5870—2023

4测试原理

固定器应按生产商的要求安装在滑雪板上，然后将测试雪靴安装在固定器上。滑雪板固定在测

试框架上，将扭转力矩Mz或My逐步施加到雪靴上,直到固定器脱离，记录Mz或My的峰值，见图2和图

3。

图2
