DB37/T 2887-2016 成套选煤设备通用技术条件

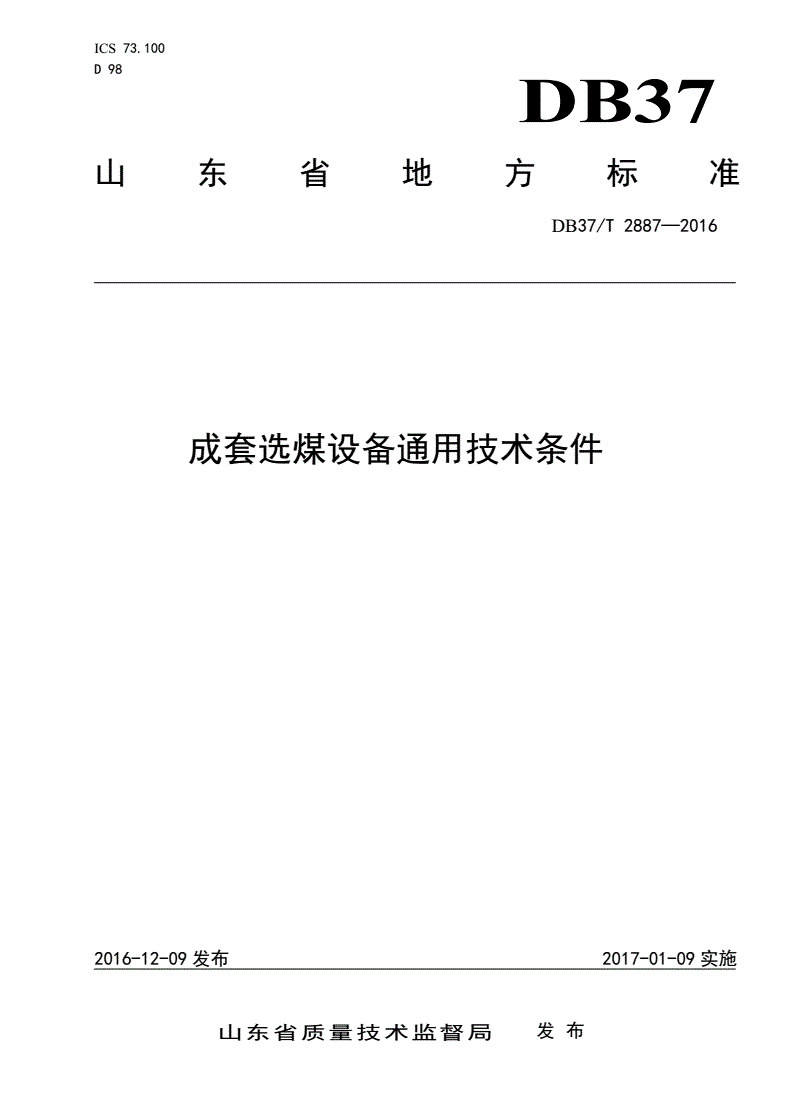

ICS73.100

D98

DB37

山东省地方标准

DB37/T2887—2016

成套选煤设备通用技术条件

2016-12-09发布2017-01-09实施

山东省质量技术监督局发布

DB37/T2887—2016

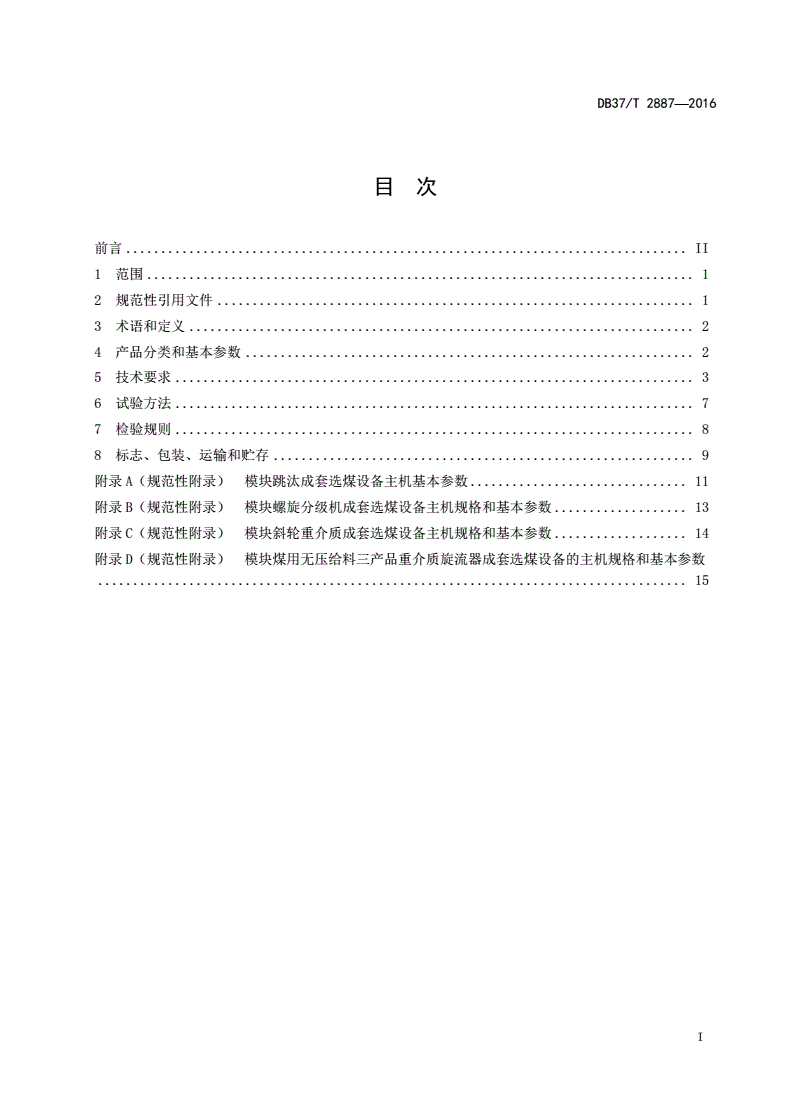

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4产品分类和基本参数................................................................2

5技术要求..........................................................................3

6试验方法..........................................................................7

7检验规则..........................................................................8

8标志、包装、运输和贮存............................................................9

附录A（规范性附录）模块跳汰成套选煤设备主机基本参数...............................11

附录B（规范性附录）模块螺旋分级机成套选煤设备主机规格和基本参数...................13

附录C（规范性附录）模块斜轮重介质成套选煤设备主机规格和基本参数...................14

附录D（规范性附录）模块煤用无压给料三产品重介质旋流器成套选煤设备的主机规格和基本参数

....................................................................................15

I

DB37/T2887—2016

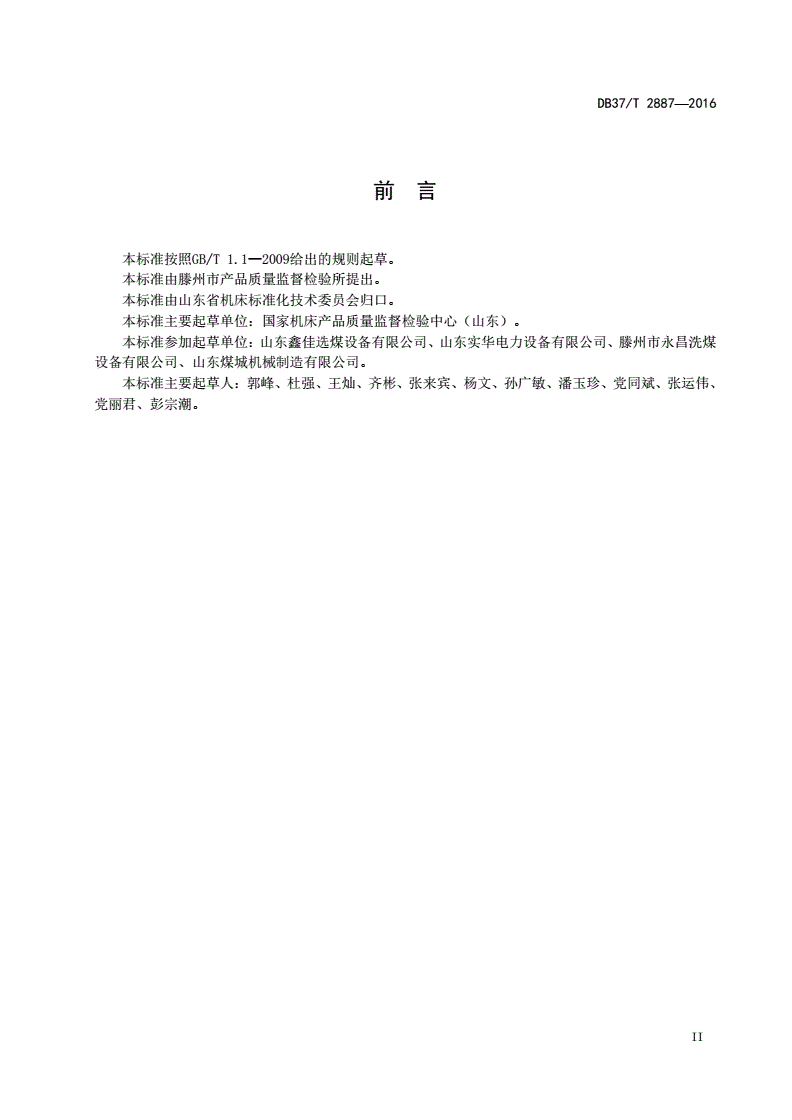

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由滕州市产品质量监督检验所提出。

本标准由山东省机床标准化技术委员会归口。

本标准主要起草单位：国家机床产品质量监督检验中心（山东）。

本标准参加起草单位：山东鑫佳选煤设备有限公司、山东实华电力设备有限公司、滕州市永昌洗煤

设备有限公司、山东煤城机械制造有限公司。

本标准主要起草人：郭峰、杜强、王灿、齐彬、张来宾、杨文、孙广敏、潘玉珍、党同斌、张运伟、

党丽君、彭宗潮。

II

DB37/T2887—2016

成套选煤设备通用技术条件

1范围

本标准规定了成套选煤设备的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则、

标志、包装、运输和贮存等。

本标准适用于以煤用跳汰机、螺旋分级机、斜轮重介质选煤机、煤用无压给料三产品重介质旋流器

为主机的成套选煤设备。该成套设备主要用于原煤、脏杂煤的分选和煤矸石的再选。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T211煤中全水分的测定方法

GB/T212煤的工业分析方法

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T231.1金属材料布氏硬度试验第1部分：试验方法

GB/T483煤炭分析实验方法一般规定

GB2893安全色

GB2894安全标志及其使用导则

GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB/T3797电气控制设备

GB4053.2固定式钢梯及平台安全要求第2部分：钢斜梯

GB4053.3固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台

GB5226.1—2008机械安全机械电气设备第1部分：通用技术条件

GB/T6388运输包装收发货标志

GB/T8263—2010抗磨白口铸铁件

GB/T9969工业产品使用说明书总则

GB/T13306标牌

GB50205钢结构工程施工质量验收规范

JB/T5000.3重型机械通用技术条件第3部分：焊接件

JB/T5000.9重型机械通用技术条件第9部分：切削加工件

JB/T5000.10重型机械通用技术条件第10部分：装配

JB/T5000.12重型机械通用技术条件第12部分：涂装

JB/T5000.13重型机械通用技术条件第13部分：包装

JB/T9050.1圆柱齿轮减速器第1部分：通用技术条件

DB37/833—2007选煤电力单耗限额

1

DB37/T2887—2016

3术语和定义

下列术语和定义适用于本文件。

3.1

模块成套选煤设备

为适用不同的选煤工艺而进行的选煤设备标准单元组合。主要包括模块跳汰成套选煤设备、模块螺

旋分级机成套选煤设备、模块斜轮重介质成套选煤设备、模块煤用无压给料三产品重介质旋流器成套选

煤设备。

3.2

成套选煤设备

用于选煤的整体系统。包括主机、辅机、电气设备、联接管道及操作平台、安全措施、控制系统等

于选煤的整体系统。

4产品分类和基本参数

4.1模块跳汰成套选煤设备

4.1.1模块跳汰成套选煤设备产品型号和表示方法如下：

4.1.2模块跳汰成套选煤设备主机基本参数应符合附录A（筛下空气室式和侧鼓式）的规定。

4.2模块螺旋分级机成套选煤设备

4.2.1模块螺旋分级机成套选煤设备产品型号表示方法如下：

2

DB37/T2887—2016

4.2.2模块螺旋分级机成套选煤设备主机规格和基本参数应符合附录B的规定。

4.3模块斜轮重介质成套选煤设备

4.3.1模块斜轮重介质成套选煤设备产品型号表示方法如下：

4.3.2模块斜轮重介质成套选煤设备主机规格和基本参数应符合附录C的规定。

4.4模块煤用无压给料三产品重介质旋流器成套选煤设备

4.4.1模块煤用无压给料三产品重介质旋流器成套选煤设备产品型号表示方法如下：

4.4.2模块煤用无压给料三产品重介质旋流器成套选煤设备的主机规格和基本参数应符合附录D的规

定。

5技术要求

3

DB37/T2887—2016

5.1一般要求

5.1.1成套选煤设备应符合本标准的规定，凡本标准未规定的技术要求均应符合现行有关标准的规定，

并按经规定程序批准的图样和技术文件制造。

5.1.2成套选煤设备的外购件（含标准件）应有质量合格证，外协件应经厂质检部门检验合格后方可

使用。

5.1.3成套选煤设备的材料选择应符合设计图样技术要求及有关标准的规定。

5.2工作条件

5.2.1原煤、脏杂煤分选前应清除铁器、杂物、及粒料超限的物料。

5.2.2适用环境温度为0℃～40℃。

5.2.3给料应连续均匀。

5.3制造要求

5.3.1成套选煤设备的零部件制造精度应符合设计图样及JB/T5000.9的要求。

5.3.2成套选煤设备主机和配套设备的主轴、传动轴材料的力学性能应不低于45号钢，调质硬度HBW

197～HBW235。

5.3.3成套选煤设备的焊接件的焊接质量应符合设计图样及JB/T5000.3的要求。焊条和焊丝材料应

符合有关标准的要求。

5.3.4成套选煤设备的涂装质量应符合设计图样及JB/T5000.12的要求。

5.4装配要求

5.4.1成套选煤设备的装配精度应符合设计图样及JB/T5000.10的要求，主机与配套设备的主轴应转

动灵活、不允许有卡阻现象。

5.4.2成套选煤设备的主机与各配套设备应转动平稳，运行协调一致，不得有冲击振动及不正常的噪

声，密封装置不得泄漏，润滑可靠。

5.4.3成套选煤设备主机和各配套设备空载噪声按GB/T3768标准测定，测定值不得超过85dB（A）。

5.5安全要求

5.5.1成套选煤设备的电气设备及安全性能应符合GB5226.1—2008、GB/T3797的要求：

a)电气设备应能在环境温度-5℃～+40℃时能正常使用；

b)电气设备当最高温度为40℃，相对湿度不超过50%时，电气设备应能正常工作。温度低则允

许高的相对湿度，如20℃时为90%；

c)电气设备应有适当的防护设施，以防固体和液体等污染物侵入；

d)电气设备应能在海拔1000m以下正常工作；

e)电气设备应有防止触电的保护设施，各部件之间的绝缘电阻不小于1000Ω，应用电压至少为

500V的绝缘测量仪器进行绝缘测量；

f)电气设备内部各部件的温升应符合GB/T3797中的规定；

g)成套选煤设备主机及配套设备应有安全接地装置，并设有接地标志和警示牌。

5.5.2传动装置的外露运动部件均应设置安全防护设施。

5.5.3操作钢平台、防护栏杆和固定钢斜梯的制造材料、结构尺寸和承载负荷应符合GB4053.2、GB

4053.3标准的规定：

4

DB37/T2887—2016

a)操作钢平台、防护栏杆和固定钢斜梯采用钢材的力学性能不应低于Q235-B，并具有碳含量合

格保证。

b)操作钢平台应采用花纹钢板，厚度不小于4mm；相邻钢板不允许搭接，表面高度差应不超过4

mm。

c)防护栏杆和固定钢斜梯的扶手、立柱应采用φ30mm～φ50mm的钢管制作；中间栏杆采用25mm

×4mm扁钢或φ16mm圆钢。

d)防护栏杆和钢斜梯的立柱间跨距不超过1000mm；中间栏杆距上下件距离应不超过500mm。

e)操作钢平台整个区域内应能承受3kN/m2均匀分布的活动载荷。

f)防护栏杆和钢斜梯顶部的扶手应能承受水平和垂直向下方向的集中活动载荷不小于890N，均

布载荷不小于700N。

g)固定钢斜梯与水平面的倾角以30°～38°为宜；钢斜梯应能承受预定5倍活载荷标准值，并

不应小于施加任何点的4.4kN集中载荷。

h)防护栏杆的高度不应低于1050mm。

5.5.4成套选煤设备应在控制开关、高压电气、传动、输送、操作钢平台的梯子栏杆等处设置安

全装置和标志，标志颜色应符合GB2893、GB2894的要求。

5.6整机性能要求

5.6.1成套选煤设备的主机与配套设备应运行可靠，工作性能稳定，运行协调一致，不能出现卡阻现

象，处理能力符合设计要求，吨煤电耗应符合DB37/833—2007的要求。

5.6.2用水应实现闭路循环，无环境污染。

5.6.3成套选煤设备的选煤效果应符合表1的规定。

表1成套选煤设备的选煤效果

重介质选煤机

参数跳汰机螺旋滚筒机

斜轮机旋流器

数量效率η（%）≥90≥92≥93≥94

可能偏差Ep≤0.15≤0.12≤0.10≤0.10

不完善度I≤0.2≤0.11≤0.10≤0.10

5.7模块跳汰成套选煤设备主机的特殊要求

5.7.1脉动水流在跳汰分室内应分布均匀；排料装置应具有自动调节功能；各室的跳汰制度和风水量

应能分别调节。

5.7.2跳汰频率应在0.5Hz～1.33Hz范围内可调。

5.7.3筛下空气室跳汰机应有空气室液位检测装置；跳汰机应与集中控制系统接通。

5.7.4当床层厚度变化值大于5mm时，排料装置应能自动改变排料速度。

5.7.5风阀装置应运转灵活，密封性好，调整正确可靠；风阀与风阀之间应能进行相位调整。

5.7.6电控系统应动作灵敏、可靠；与水、气相接触的焊缝和各螺栓联结面不应有渗漏现象。

5.7.7机体各分室的导流板位置应一致，相邻分室导流板之间相互偏移不应大于10mm。

5.7.8筛板应及时清理，保持筛孔畅通。

5.7.9空载试验时，减速器油池温升不应超过40℃，最高温度不应超过70℃；负载试验时，减速器

油池温升不应超过60℃，最高温度不应超过
