GB/T 20857-2012 航空器非牛顿型除冰防冰液 Ⅱ、Ⅲ和Ⅳ型

ICS71.100.40十______

“曲

中华人民共和国国彖标准

GB/T20857—2012

代着GB/T20857—2007

航空器非牛顿型除冰防冰液

n、ni和m型

Aircraftde-icing/anti-icingnon-Newtonianfluids—

TypeII、HIandIV

2012-12-31发布2013-06-01实施

GB/T20857—2012

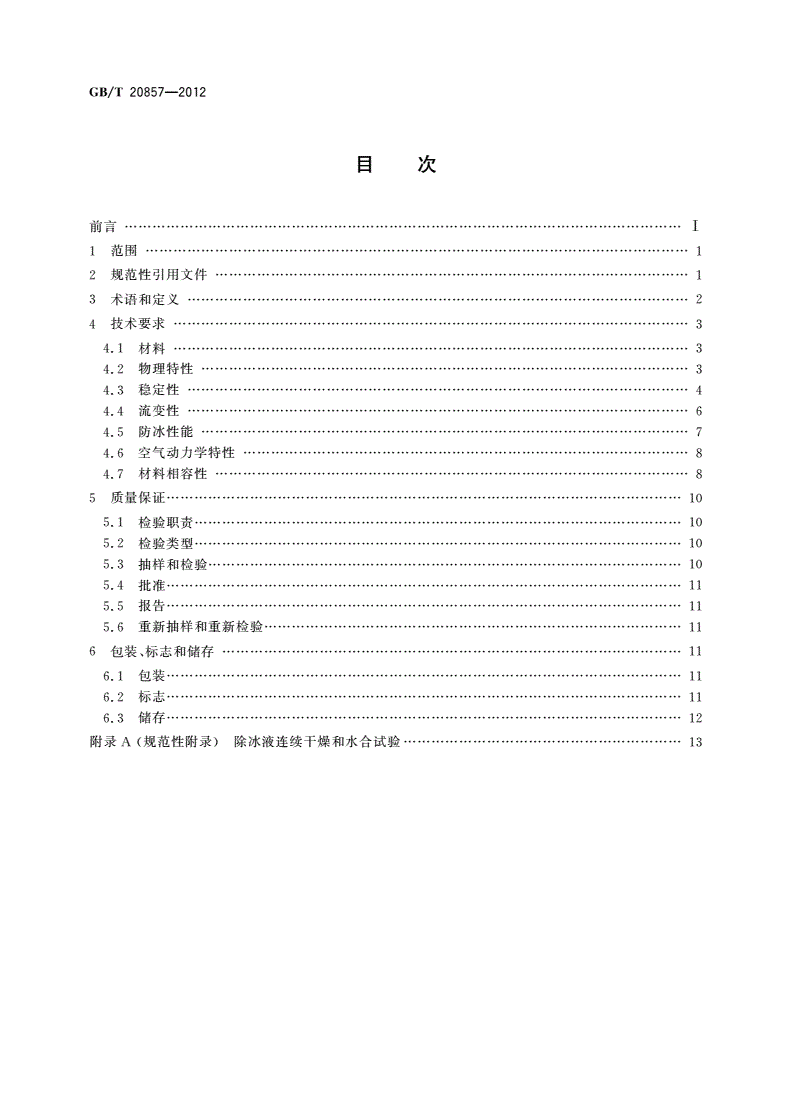

次

刖有I

1范围1

2规范性引用文件1

3术语和定义2

4技术要求3

4.1材料3

4.2物理特性3

4.3稳定性4

4.4流变性6

4.5防冰性能7

4.6空气动力学特性8

4.7材料相容性8

5质量保证10

5.1检验职责10

5.2检验类型10

5.3抽样和检验10

5.4批准11

5.5报告11

5.6重新抽样和重新检验11

6包装、标志和储存11

6.1包装11

6.2标志11

6.3储存12

附录A（规范性附录）除冰液连续干燥和水合试验13

GB/T20857—2012

■ir■■i

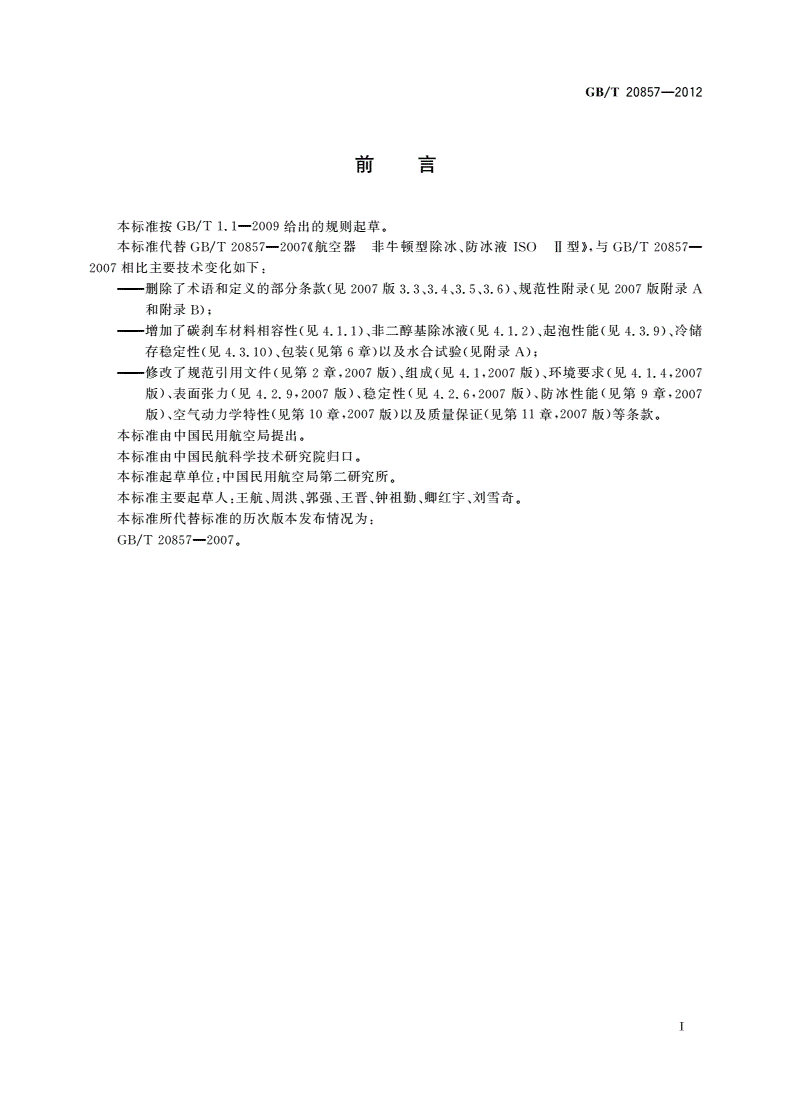

刖吕

本标准按GB/T1.1—2009给出的规则起草。

本标准代替GB/T20857—2007《航空器非牛顿型除冰、防冰液ISOD型》，与GB/T20857-

2007相比主要技术变化如下：

-删除了术语和定义的部分条款（见2007版3.3、3.4、3.5、3.6）、规范性附录（见2007版附录A

和附录B）；

—增加了碳刹车材料相容性（见4.1.1）、非二醇基除冰液（见4.1.2）、起泡性能（见4.3.9）、冷储

存稳定性（见4.3.10）、包装（见第6章）以及水合试验（见附录A）；

-修改了规范引用文件（见第2章，2007版）、组成（见4.1,2007版）、环境要求（见4.1.4,2007

版）、表面张力（见4.2.9,2007版）、稳定性（见4.2.6,2007版）、防冰性能（见第9章，2007

版）、空气动力学特性（见第10章,2007版）以及质量保证（见第11章,2007版）等条款。

本标准由中国民用航空局提出。

本标准由中国民航科学技术研究院归口。

本标准起草单位：中国民用航空局第二研究所。

本标准主要起草人:王航、周洪、郭强、王晋、钟祖勤、卿红宇、刘雪奇。

本标准所代替标准的历次版本发布情况为：

GB/T20857—2007o

T

GB/T20857—2012

航空器非牛顿型除冰防冰液

n、ni和m型

1范围

本标准规定了航空器地面除冰、防冰用非牛顿流体型除冰防冰液U、川和IV型（以下简称除冰液）的

技术要求、质量保证、包装、标志和储存要求。

本标准适用于除冰液的生产和使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6678化工产品采样总则

GB/T6680液体化T产品采样通则

GB/T7466水质总铭的测定

GB/T7468水质总汞的测定冷原子吸收分光光度法

GB/T7475水质铜、锌、铅、镉的测定原子吸收分光光谱法

GB/T7480水质硝酸盐氮的测定酚二磺酸分光光度法

GB/T7488水质五日生化需氧量（B（）D6）的测定稀释与接种法

GB/T11891水质凯氏氮的测定

GB/T11893水质总磷的测定钳酸镀分光光度法

GB/T11897水质游离氯和总氯的测定N,N-二乙基-1,4-苯二胺滴定法

GB/T11899水质硫酸盐的测定重量法

GB/T11914水质化学需氧量的测定重饼酸盐法

GB/T13266水质物质对蚤类（大型蚤）急性毒性测定方法

GB/T13267水质物质对淡水鱼（斑马鱼）急性毒性测定方法

GB/T16483化学品安全技术说明书内容和项目顺序

AIR9968增稠型航空器除冰防冰液的黏度测试方法(Viscositytestofthickenedaircraft

deicing/anti-icingfluids)

ARP5485SAEISOII.DI和IV型除冰防冰液的防冰保持时间测试方法(Endurancetimetestfor

aircraftdeicing/anti-icingfluidSAEtypeIT,DIandN)

AS5900SAEAMS1424和SAEAMS1428型除冰防冰液空气动力学认证的测试方法标准

(StandardtestmethodforaerodynamicacceptanceforSAEAMS1424andSAEAMS1428aircraftde­

icing/anti-icingfluids)

AS5901SAEAMS1424和SAEAMS1428型除冰防冰液喷水和高湿度防冰时间测试方法

(WatersprayandhighhumidityendurancetestmethodforSAEAMS1424andSAEAMS1428air­

craftd&cing/anti-icingfluids)

ASTMC672暴露于除冰化合物中的混凝土表面抗剥落性试验方法(Scalingresistanceof

concretesurfaceexposedtode-icingchemicals)

1

GB/T20857—2012

ASTMD93宾斯基-马丁闭口闪点的试验方法(FlashPointbyPensky-Martenclosedcuptester)

ASTMD891液体化学品的比重试验方法(Specificgravity9apparent,ofliquidindustrialchemicals)

ASTMD1177发动机防冻液的冰点试验方法(Freezingpointofaqueouenginecoolants)

ASTMD1193—1997试剂水规范

ASTMD1331表面活性剂溶液的表面张力与界面张力的试验方法(Surfaceandinterfacial

tensionofsolutionofsurface-activeagents)

ASTMD1747粘性材料折射率的试验方法(Refractiveindexofviscoumaterials)

ASTMD2196旋转(Brookfield)黏度计测定非牛顿材料流变性能的试验方法[Rheologicalprop­

ertieofnon-newtonianmaterialbyrotational(brookfieldtype)viscometer]

ASTMD3278小刻度闭杯装置测定液体闪点的试验方法(Flashpointofliquidbysmallscale

closedcupapparatus)

ASTMD4052用数字式密度计测定液体密度和相对密度的试验方法(Densityandrelative

densityofliquidbydigitaldensitymeter)

ASTME70用玻璃电极测定水溶液pH的试验方法(pHOfaqueousolutionwiththegla

electrode)

ASTMF483航空器维护用化学品全浸腐蚀试验的试验方法(Totalimmersioncorrosiontestfor

aircraftmaintenancechemicals)

ASTMF484接触液体或半液体化合物的丙烯酸类塑料应力银纹化的试验方法(Strecrazing

ofacrylicplasticincontactwithliquidorsemi-liquidcompounds)

ASTMF485清洗剂对未涂层航空器表面影响的试验方法(Effectofcleaneronunpaintedair­

craftsurfaces)

ASTMF502清洗及维护用化学品对涂层航空器表面影响的试验方法(Effectofcleaningand

chemicalmaintenancematerialonpaintedaircraftsurfaces)

ASTMF519航空器维护用化学品及电镀工艺的机械氢脆试验(Mechanicalhydrogenembrittle­

mentevaluationofplatingproceeandserviceenvironments)

ASTMF945航空器发动机清洗剂对钛合金的应力腐蚀试验(Strecorrosionoftitaniumalloy

byaircraftenginecleaningmaterials)

ASTMF1105液体溶剂基航空器清洗剂的储存稳定性试验(Preparingaircraftcleaningcom­

pounds?liquidtype9temperature-sensitive?orsolvent-based?forstoragestabilitytesting)

ASTMF1110夹层腐蚀试验方法(Sandwichcorrosiontest)

ASTMF1111航空器维护用化学品对低脆性镀镉层腐蚀的试验方法(Corrosionoflow-embrit­

tlingcadmiumplatebyaircraftmaintenancechemicals)

3术语和定义

下列术语和定义适用于本文件。

3.1

非牛顿流体non-Newtonianfluid

在相同温度和设定体积下，采用相同黏度仪和转子，仅改变转子转速进行测试，表现出不同表观黏

度的流体。非牛顿流体的剪切应力与剪切速率不成线性关系。

3.2

假塑性pseudoplasticbehavior

表观黏度随转子速度增加而下降，其初始流变性能随剪切应力去除而恢复。

2

GB/T20857—2012

4技术要求

4.1材料

4.1.1基本要求

4.1.1.1除冰液应含冰点降低成分和其他添加剂，在符合本标准的前提下，其成分由制造商决定。

4.1.1.2如果以二醇类为冰点降低添加剂，则应加入抑制剂，以降低由于二醇基水溶液与带直流电势

的贵金属电极(包括银)发生作用而引起火灾的危险。

4.1.1.3除冰液宜与碳刹车材料相容。

4.1.2非二醇基除冰液

含非二醇基冰点降低剂的除冰液应按以下方法进行测试:取两根直径35mm,长15mm,材质符合

AMS5886要求的棒，棒的一端应机械磨平。用&5mm钻头在棒的磨平端钻出6.5mm深的圆孔，再

用12.5mm圆头钻扩孔形成7mm深的凹孔样杯。凹孔样杯表面应采用600(um,180卩m和6卩m的

金刚砂抛光，再用适当的溶剂清洗去除油污并干燥。分別将待测除冰液和ASTMD1193IY型水装入两

个凹孔样杯,并放入105°C±2°C的烘箱中。以10°C/min的速度升温直至250°C±5°C,并保持

15min+1min使液体挥发。然后将两个样杯放入温度设定为1040°C±10°C的高温炉中并保持

120min±5mino

取出样杯并冷却到室温。放大500倍显微检测样杯，除冰液对样杯的腐蚀程度不应超过ASTMD

1193IV型水。报告中应包括测试后两个样杯的照片，并标明除冰液所用样杯。

4.1.3外观

用户收到的除冰液应是均相、颜色一致，没有结皮、结块以及影响产品使用的其他物质。除冰液可

是透明或半透明的。若除冰液染色，则II型液应为水白色或淡黄色，in型液应为明黄色，iv型液应
