GB/T 29470-2012 自限温电热片

E

ICS29.130

K32GB

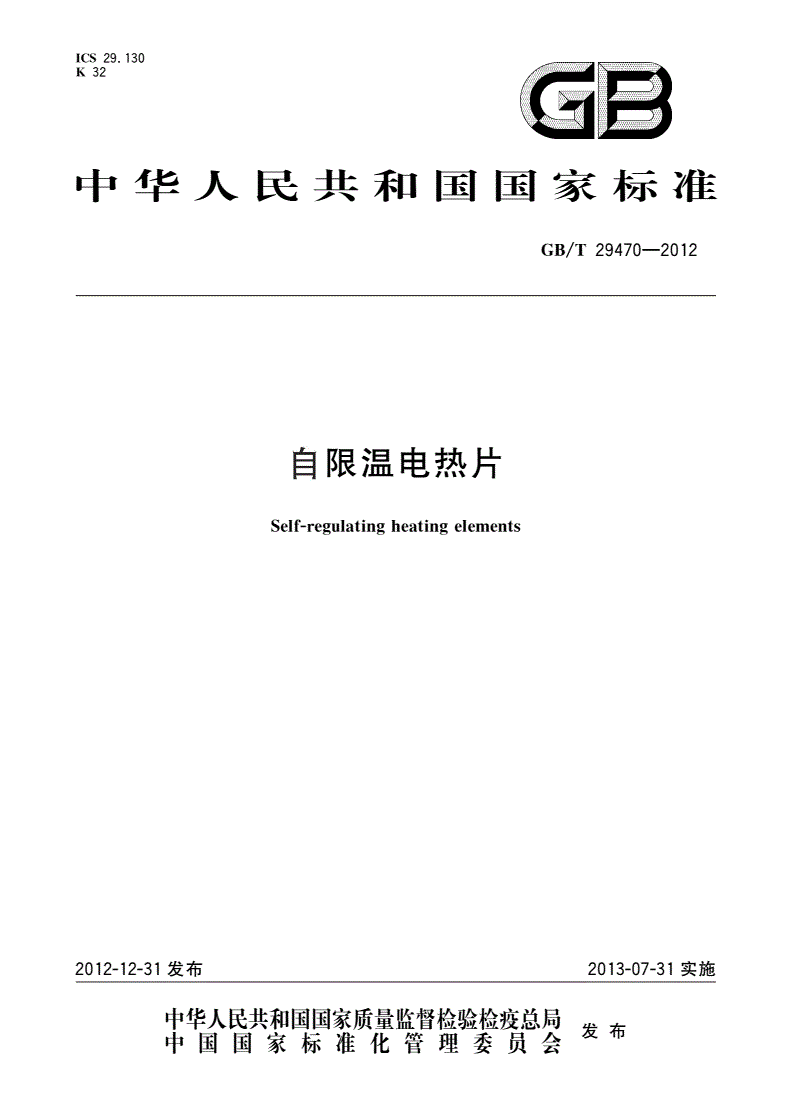

中华人民共和国国家标准

GB/T29470一2012

自限温电热片

Self-regulatingheatingelements

；

bL

鹏缸鬓除弘飞、

ftvh

2012-12-31发布

2013-07-31实施

中华人民共和国国家质量监督检验检疫总局告士

中国国家标准化管理委员会＆叩

E坠

哥、

飞

GB/T29470-2012

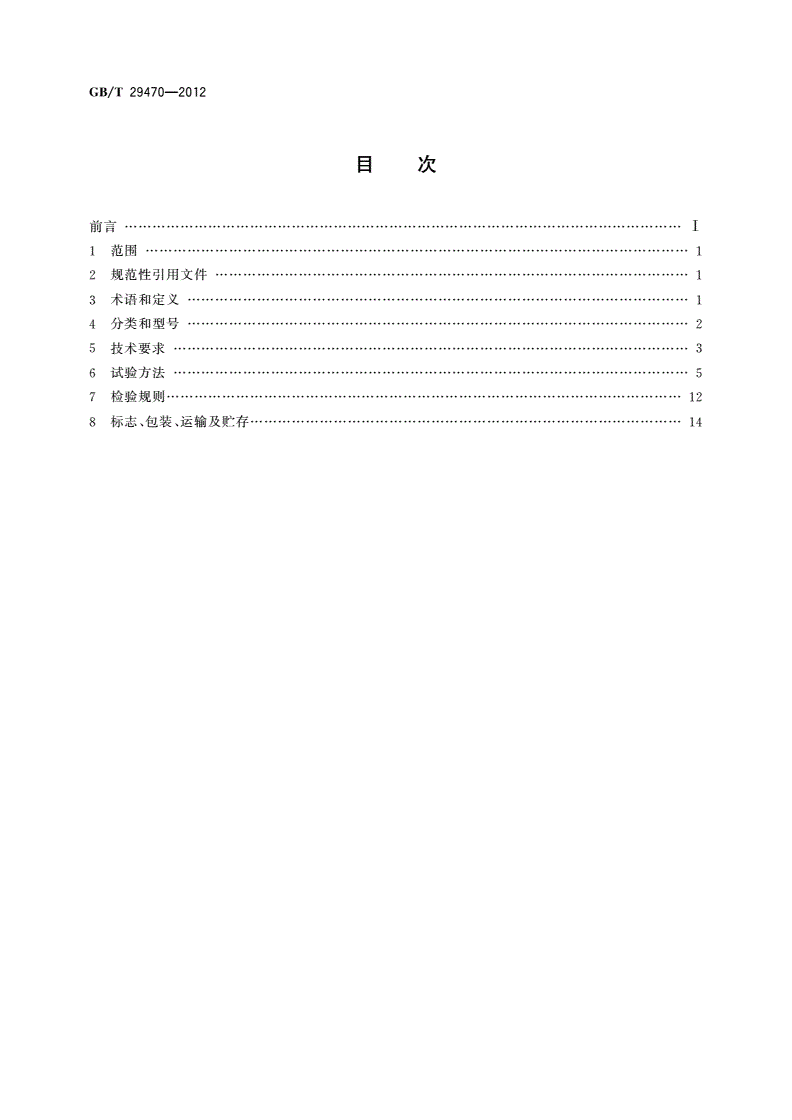

目次

前言………..……………...……………….....…………·········……………I

1范围……

2规范性引用文件－

3术语和定义…·

4分类和型号··············………···························………….2

5技术要求·

6试验方法……·

7检验规则……..…··

8标志、包装、运输及贮存……＂……………14

GB/T29470-2012

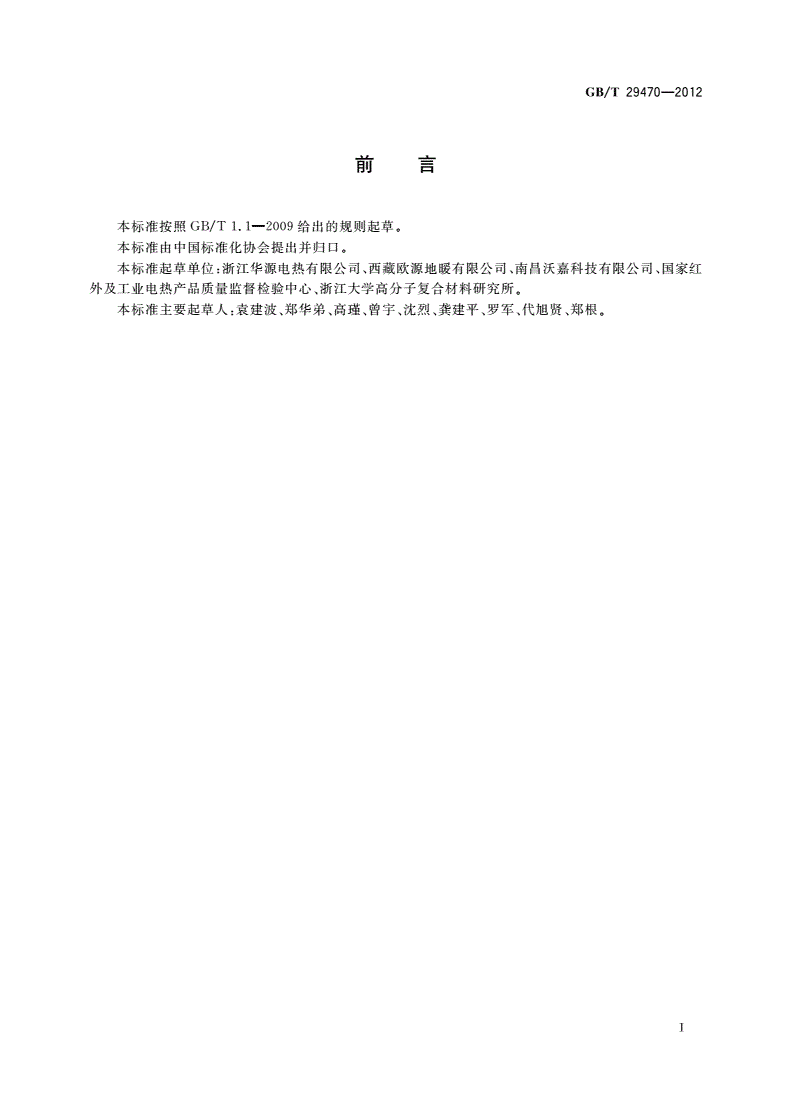

目。

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中国标准化协会提出并归口。

本标准起草单位：浙江华源电热有限公司、西藏欧源地暖有限公司、南昌沃嘉科技有限公司、国家红

外及工业电热产品质量监督检验中心、浙江大学高分子复合材料研究所。

本标准主要起草人：袁建波、郑华弟、高瑾、曾宇、沈烈、龚建平、罗军、代旭贤、郑根。

豆

γ

ι

警瞎霄摩蓝蓝

削际曹隘坠忌？γ

I

单也斟，.·.

F’晤’F

GB/T29470-2012

!,

自限温电热片

1范围

本标准规定了自限温电热片的术语和定义、分类和型号、技术要求、试验方法、检验规则、标志、包

装、运输及贮存。

本标准适用于安装在建筑物地面内为其所在房间加热的自限温电热片。其单相装置的额定电压不

超过250V，其他装置的额定电压不超过480Va其他用途的自限温电热片也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）

GB/T2900.23一2008电工术语工业电热装置

GB4706.1-2005家用和类似用途电器的安全第1部分z通用要求

GB4706.8家用和类似用途电器的安全电热毯、电热垫及类似柔性发热器具的特殊要求

GB/T5169.5电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试

验方法和导则

GB/T7287•2008红外辐射加热器试验方法

GB/T17627.1•1998低压电气设备的高压试验技术第一部分z定义和试验要求

3术语和定义

GB/T2900.23-2008所界定的及下列术语和定义适用于本文件。

3.1

自眼温电热片self-regulatingheatingelement

由电极、PTC热敏电阻和电绝缘片层压组成的薄片状发热元件。

3.2

稳定工作状态steadilyworkingcondition

在规定的试验条件下，自限温电热片的发热表面任意点温度波动范围不超过2℃／h的工作状态，

称为稳定工作状态。

3.3

工作温度operatingtemperature

在规定的试验条件下，以额定电压通电至稳定工作状态时，自限温电热片的表面平均温度。

3.4

升温时间heating-uptime

在规定的试验条件下，以额定电压通电，表面温度升至稳定工作状态温度的90%时所需要的时间。

也础缸μ

GB/T29470-2012

3.5

电一热辐射转换效率electricitytothermalradiationconversionefficiency

自限温电热片在稳定工作状态时，测得的输入电功率转换成输出的总辐射通量的百分比。

3.6

标称功率nominalpower

自限温电热片在稳定工作状态时测出的每米发热功率。

3.7

启动电流startingcuπent

额定电压下，自限温电热片在环境温度为0℃时启动的瞬间最大电流。

3.8

峰值电阻peakresistance

自限温电热片在受热升温过程中所测得的其熔融变形前的瞬间最大电阻，单位为欧（0）。

3.9

PTC（正温度系数热敏电阻）强度positivetemperaturecoefficientintensity

自限温电热片峰值电阻（Rmax）与20℃时的电阻（Rzo）之比值，即：

PTC强度＝RmaxfRzo

4分类和型号

4.1分类

按用途可分为z

a)地暖用自限温电热片；

b)其他用途自限温电热片。

4.2型号

4.2.1进行产品型号编制时应至少包括以下内容：

a)标称功率，单位为瓦每米（W/m);

b)额定电压，单位为伏（V);

c)自限温电热片宽度，单位为毫米（mm）。

4.2.2型号命名

自限温电热片的型号命名见图lo

国－口－口－口－口

|」分类号D为地暖用（…）

Q为其他用途

电热片宽度（mm)

额定电压（V)

标称功率（W/m)

自限温电热片代号

图1自限温电热片型号命名圈

示例1：型号为ZDR-40-220-240，其含义是：标称功率为40W/m，额定电压为220V，宽度为240mm的地暖用自限

温电热片。

2

iF

F

GB/T29470-2012

示例2：型号为ZDR-60-110-480-Q，其含义是：标称功率为60W/m，额定电压为llOV，宽度为480mm的其他用途

自限温电热片，

5技术要求

5.1外观

自限温电热片表面应光滑、平整，不应有明显的气泡、划伤、脆化、破裂、变形、分层、污染等现象。

5.2宽度偏差

宽度偏差不应超过其标称尺寸的±5%。

5.3标称功率偏差

标称功率偏差不应超过士5%或±5W/m（两者取较大的值）。

5.4工作温度

地暖用自限温电热片的工作温度为40℃土5℃，最高不允许超过60℃；其他用途自限温电热片，

工作温度及其偏差与用户商定。

5.5温度不均匀度

稳定工作状态下，最高表面温度与最低表面温度之差值。对于地暖用自限温电热片，该值应不大于

5℃；对于其他用途电热片，该值应不大于10℃。

5.6升温时间

自限温电热片的升温时间应不大于10mino

5.7过压温度

以1.24倍额定电压工作直至建立稳定工作状态，并持续8h，工作期间最高表面温度应不超过

90℃，并不出现破裂、变形、分层等现象。

5.8工作温度下的泄漏电流

工作温度下，自限温电热片的泄漏电流应不大于0.25mA或每平方米lmAC两者取较大的值）。

5.9工作温度下的电气强度

对自限温电热片施加频率为50Hz、3kV的交流电压1min，试验期间应不出现击穿、闪络。

5.10绝缘电阻

自限温电热片的热态绝缘电阻和冷态绝缘电阻都应不小于50MOO

5.11电一热辐射转换效率

自限温电热片的电一热辐射转换效率应不小于60%。

I''·

5.12工作寿命

在规定试验条件下，累计工作时间应不小于40000h0

3

隘也品皿μι

GB/T29470-2012

5.13绝缘耐压性能

5.13.1绝缘耐压性能（干）

经过绝缘耐压的试验后，应不出现击穿、破裂、变形、分层等现象。

5.13.2绝缘耐压性能（湿）

经过绝缘耐压的试验后，应不出现击穿、破裂、变形、分层等现象。

5.14冷弯曲性能

经过冷弯曲性能试验后，应不出现脆化、破裂、变形、分层等现象，并应能经受电气强度检查。

5.15冷折性能

经过冷折性能试验后，应不出现绝缘层断裂、变形、分层等现象，并应能经受电气强度检查。

5.16刮划性能

经过刮划试验后，应不出现破裂、变形、分层等现象，并应能经受电气强度检查。

5.17抗硬物压力性能

自限温电热片应能承受可能出现的硬物压力。试验后，自限温电热片应能经受电气强度检查。

5.18剥离强度

自限温电热片的电绝缘材料与柔性薄片之间的剥离力应不小于3.ON.

5.19耐燃性能

自限温电热片应有足够的耐燃能力，通过6.20所述试验来确定是否合格。

一一预定用于混凝土及类似材料地板中的自限温电热片，不适用于此要求；

预定用于上述材料之外的自限温电热片，适用于此要求。

5.20耐低温性能

自限温电热片在温度为一40℃的条件下放置96h后，应不出现脆化、破损、变形、分层等现象，并

应能正常工作。

5.21启动电流

自限温电热片在规定试验条件下，启动电流应不大于工作电压与电阻比值的1.5倍。

5.22PTC（正温度系数）强度

自限温电热片的PTC强度应不小于103。

5.23功率一温度特性

自限温电热片的启动功率和稳定功率均应随着环境温度的升高而降低。在规定试验条件并限制电

热片散热状态下，电热片的稳定功率应不大于启动功率的50%。

5.24覆盖安全性

在覆盖（限制散热）条件下，自限温电热片以1.15倍额定电压工作直至稳定工作状态，并保持8h,

4

GB/T29470-2012

整个试验期间，电热片的最高温度应不超过120℃，无冒烟、无明火、电热片元熔融变形、碳化、破损、开

裂等损坏，恢复常态后仍能正常使用。

6试验方法

6.1一艘试验条件

一一试验用仪器仪表均应符合相应的标准要求，其中型式试验用的电气测量仪表精度应不低于

o.5级，出厂检验时应不低于1.0级。

一一测量温度用的仪表精度在0.5K以内，采用热电偶测量时，热电偶应满足GB4706.8的相应

要求，其中，热电偶所焊接的铜或黄铜片尺寸为10mm×10mm×0.5mm.

一一试验应在无强制对流空气且环境温度为20℃士5℃，相对湿度不大于80%的场所进行。试验

前，样品应在上述条件下放置24h0

一一对试验结果有疑问时，则测试环境温度保持在20℃土2℃。

一一标有额定电压范围和与此额定电压范围的平均值相对应额定输入功率的自限温电热片，试验

的电源电压为其额定电压范围内的最不利电压。

一一试验样品的长度尺寸为：1000mm土2mm（厚度运2mm），宽度按制造商提供的说明。一般

情况下宽度不大于1000mmo

6.2外观检查

采用目测方式检查。

6.3宽度偏差检查

将自限温电热片试件放在平整的基准平面上，用精度为Imm的钢直尺，测量试件的宽度。

6.4标称功率偏差

按图2示意图进行电路连接。

在

U~试

件

－’

Lt

图2接线示意图

贮苦辛

ht革试件在额定电压通电直至建立稳定工作状态后，测量试件的实测功率。功率偏差I按式。）进行

F

F

计算。

P-P,n/

］＝~×100%…(1)

式中z

J一－功率偏差；

P一一实测功率；

Ph－一一标称功率。

5

GB/T29470-2012

6.5

工作温度试验

6.5.1测试角

本试验在符合GB4706.1-2005要求的测试角中进行。测试角尺寸不小于1200mm×1200mm×
