YS/T 91-2002 瓶盖用铝及铝合金板、带材

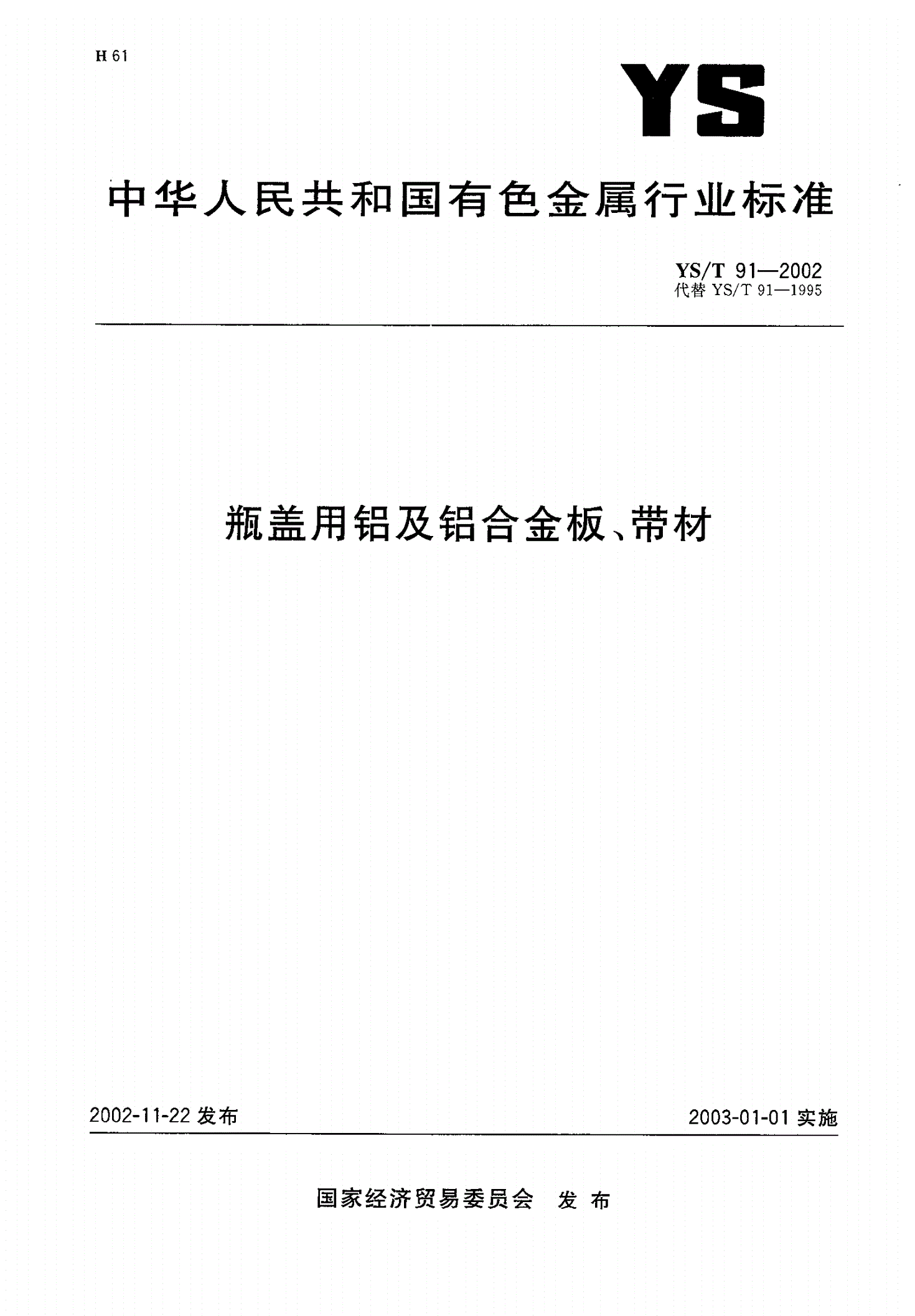

Ii61

1"IS

中华人民共和国有色金属行业标准

YS/T91-2002

代替YS一'T91-1995

瓶盖用铝及铝合金板、带材

2002-11-22发布2003-01-01实施

国家经济贸易委员会发布

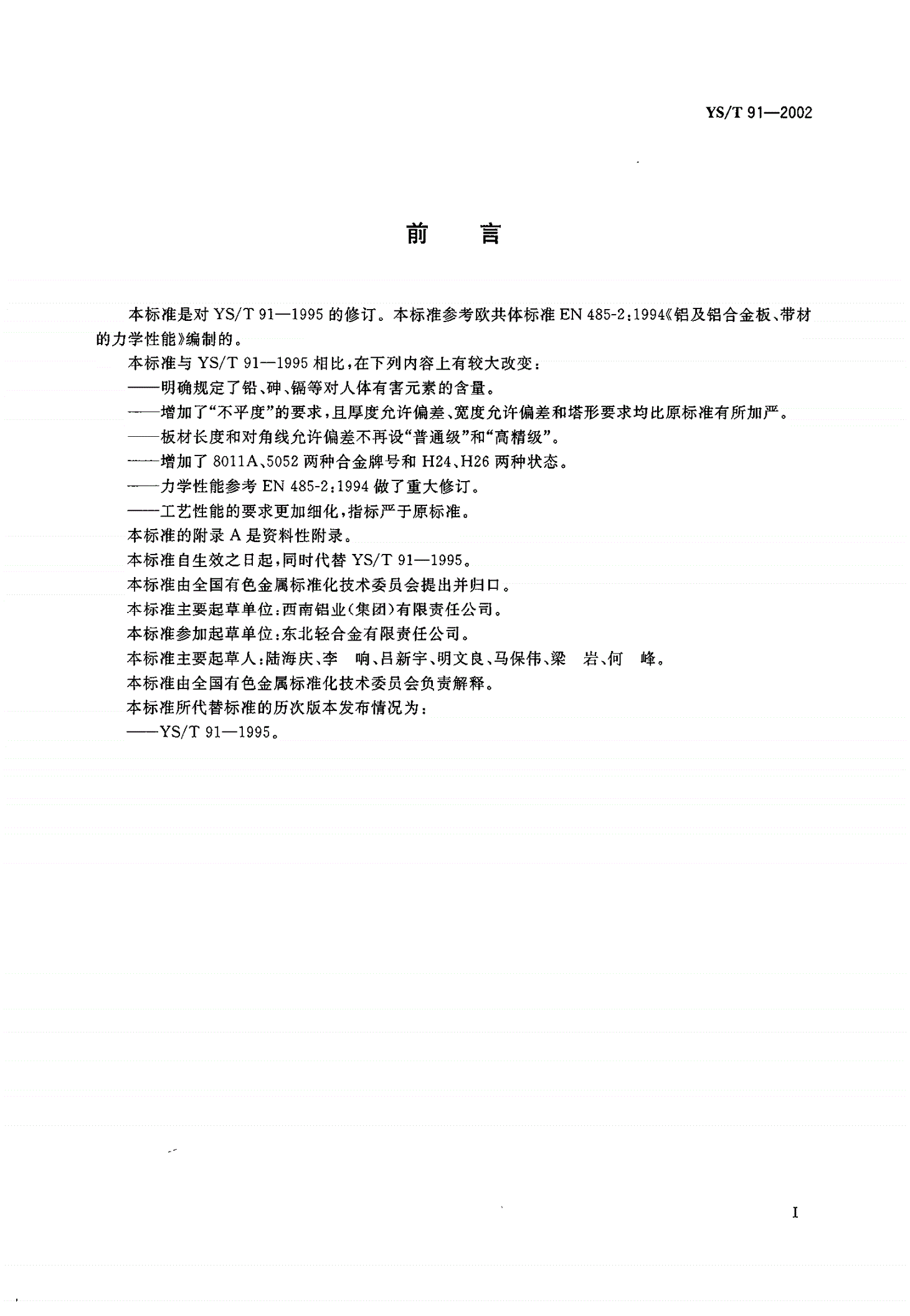

YS/T91-2002

.山J‘..‘~

月g吕

本标准是对YS/丁91-1995的修订本标准参考欧共体标准EN485-2:1994((铝及铝合金板、带材

的力学性能》编制的

本标准与YS/T91--1995相比，在下列内容上有较大改变:

—明确规定了铅、砷、锅等对人体有害元素的含量。

一一增加厂“不平度”的要求，且厚度允许偏差、宽度允许偏差和塔形要求均比原标准有所加严?

--一板材长度和对角线允许偏差不再设“普通级”和“高精级”

—增加了8011A,5052两种合金牌号和H24,H26两种状态。

—力学性能参考EN485-2:1994做了重大修订

-—工艺性能的要求更加细化，指标严于原标准

本标准的附录A是资料性附录

本标准自生效之日起，同时代替YS/T91-1995

本标准由全国有色金属标准化技术委员会提出并归口。

本标准主要起草单位:西南铝业(集团)有限责任公司

本标准参加起草单位:东北轻合金有限责任公司。

本标准主要起草人:陆海庆、李响、吕新宇、明文良、马保伟、梁岩、何峰。

本标准由全国有色金属标准化技术委员会负责解释。

本标准所代替标准的历次版本发布情况为:

一一YS/T91--1995e

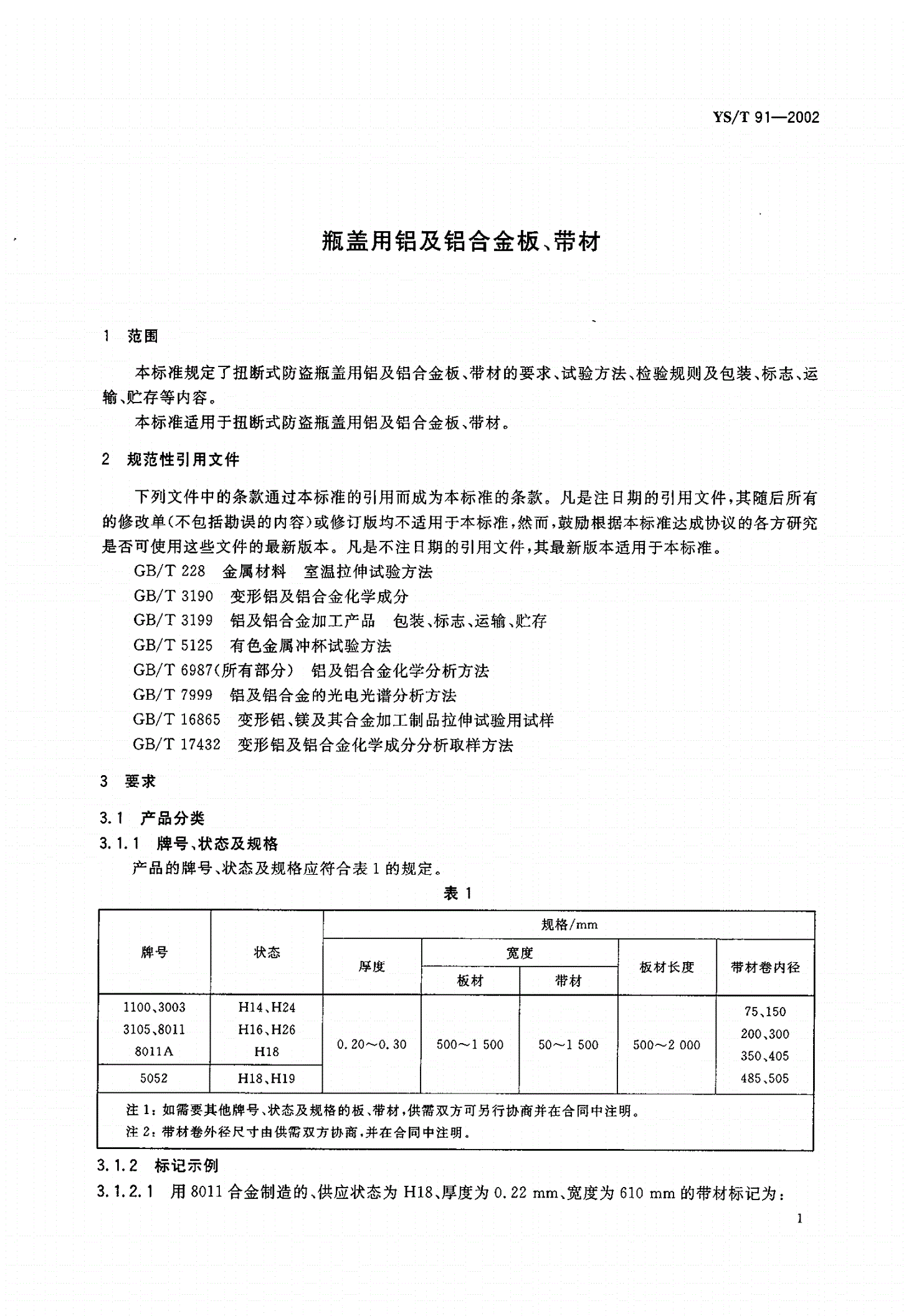

YS/T91-2002

瓶盖用铝及铝合金板、带材

范围

本标准规定了扭断式防盗瓶盖用铝及铝合金板、带材的要求、试验方法、检验规则及包装、标志、运

输、贮存等内容。

本标准适用于扭断式防盗瓶盖用铝及铝合金板、带材。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T228金属材料室温拉伸试验方法

GB/T319。变形铝及铝合金化学成分

GB/T3199铝及铝合金加工产品包装、标志、运输、贮存

GB/T5125有色金属冲杯试验方法

GB/T6987(所有部分)铝及铝合金化学分析方法

GB/T7999铝及铝合金的光电光谱分析方法

GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样

GB/T17432变形铝及铝合金化学成分分析取样方法

3要求

3.1产品分类

3.，.1牌号、状态及规格

产品的牌号、状态及规格应符合表1的规定

:.}标记示例

用8011合金制造的、供应状态为H18,厚度为0.22mm,宽度为610mm的带材标记为:

YS/T91-2002

带801卜H180.22X610YS/T91-2002

3.1.2.2用3105合金制造的、供应状态为H14,厚度为。.23mm、宽度为1200mm、长度为2000mm

的板材标记为:

板3105-H140.23X1200X2000YS/T91-2002

3.2化学成分

3.2.18011A牌号产品的化学成分应符合表2的规定，其他牌号产品的化学成分应符合GB/T3190

的规定

表2单位为百分比

化学成分不大于

牌号其他

SiFeCuMnMgCrZnT1AI

单个合计

8011A0.40-0.80.50-1.00.100.100.100.100.100.050.050.15余量

3.2.2板、带材化学成分中铅、砷、锅的质量分数各不大于。.0l%(由供方工艺保证)。

3.3尺寸允许偏差

3.3.1板、带材的厚度允许偏差为士。.01mm,

3.3.2板、带材的宽度允许偏差应符合表3的规定。

表3单位为毫米

厚度宽度

(s00>500

0.20-0.30

士1+;

3.3.3板材的长度允许偏差为:一;mm

3.3.4板材两对角线的长度差不大于1mm,

3.3.5将板材或带材展开置于平台上，在整个宽度或任意2m长度的范围内，板、带材平面与平台之

间的最大间隙值不大于5mm。且在任意1m宽度或长度范围内的波浪不超过3个。

3.3.6带材端部应整齐，错层不大于2mm，塔形不大于10mm(内5圈除外)。

3.
