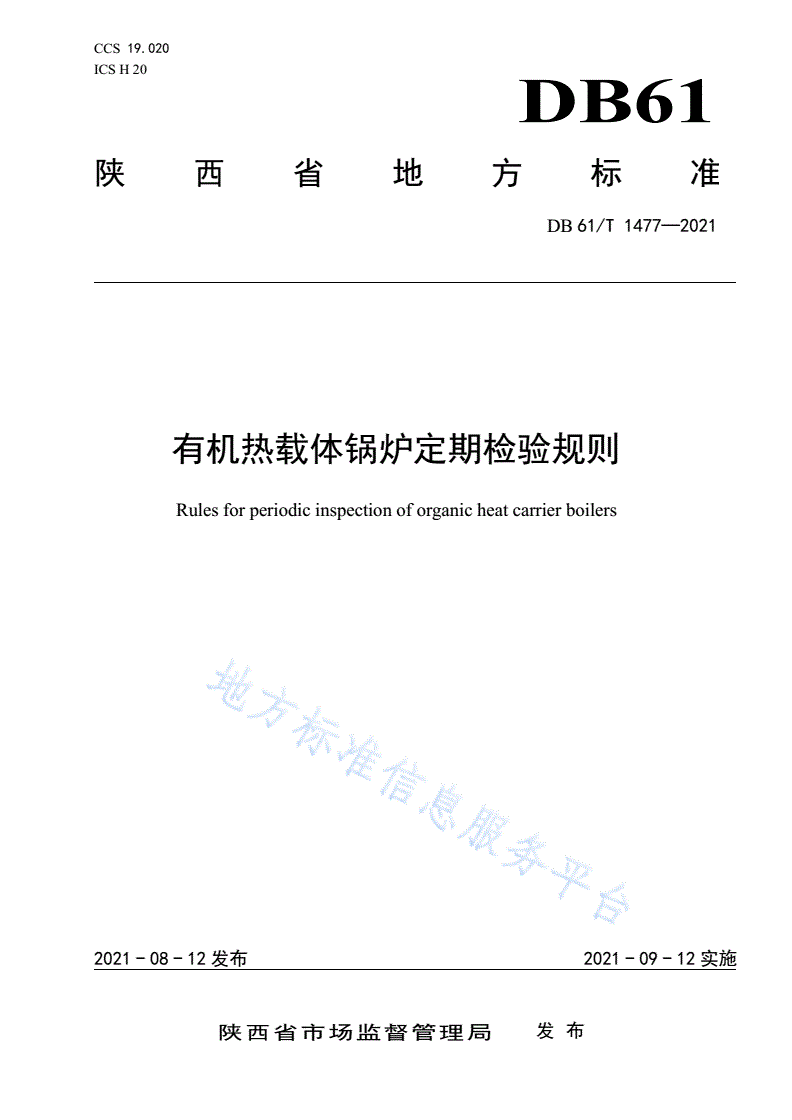

DB61/T 1477-2021 有机热载体锅炉定期检验规则

CCS19.020

ICSH20

DB61

陕西省地方标准

DB61/T1477—2021

有机热载体锅炉定期检验规则

Rulesforperiodicinspectionoforganicheatcarrierboilers

2021-08-12发布2021-09-12实施

陕西省市场监督管理局发布

DB61/T1477—2021

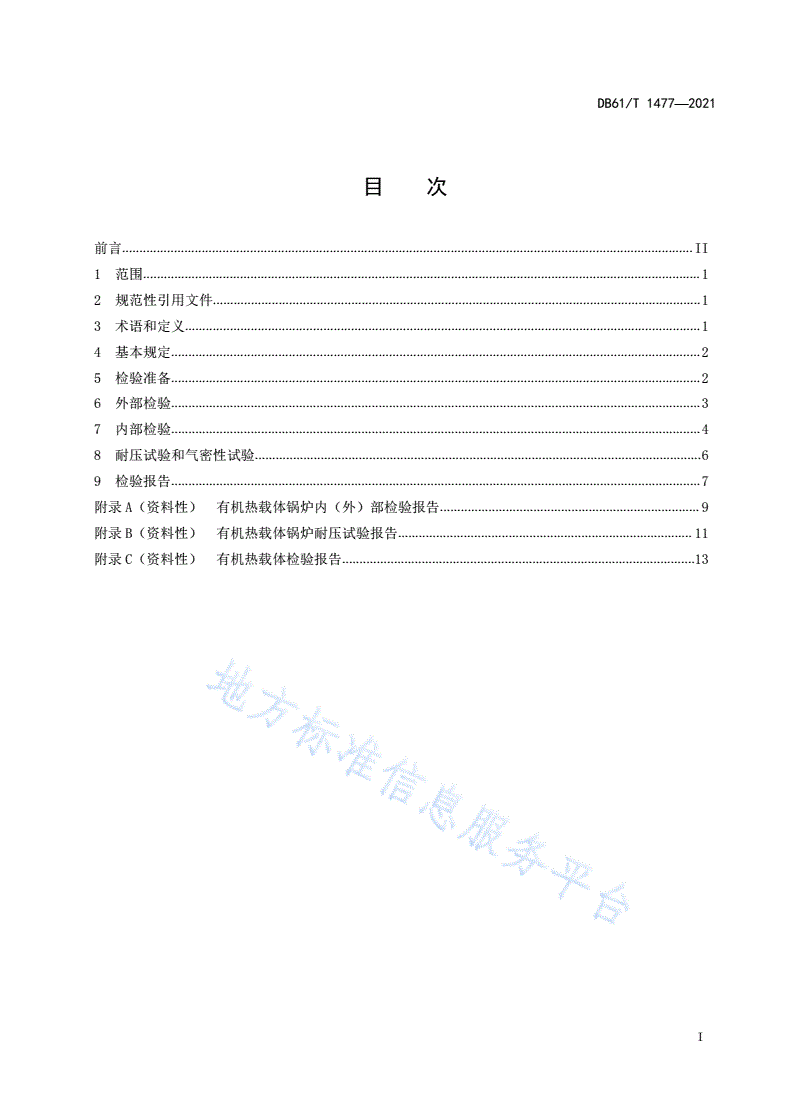

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4基本规定.........................................................................................................................................................2

5检验准备.........................................................................................................................................................2

6外部检验.........................................................................................................................................................3

7内部检验.........................................................................................................................................................4

8耐压试验和气密性试验.................................................................................................................................6

9检验报告.........................................................................................................................................................7

附录A（资料性）有机热载体锅炉内（外）部检验报告...........................................................................9

附录B（资料性）有机热载体锅炉耐压试验报告.....................................................................................11

附录C（资料性）有机热载体检验报告......................................................................................................13

I

DB61/T1477—2021

前  言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给

出的规则起草。

本文件由陕西省特种设备检验检测研究院提出。

本文件由陕西省特种设备标准化委员会归口。

本文件起草单位：陕西省特种设备检验检测研究院、西安特种设备检验检测院、陕西新渭实业有限

责任公司、宝鸡市质量技术检验检测中心、西安天瑞汽车内饰件有限公司。

本文件主要起草人：申麦茹、薛红伟、孙路、霍文利、何选勃。

本文件由陕西省特种设备检验检测研究院单位负责解释。

本文件首次发布。

联系信息如下：

联系单位：陕西省特种设备检验检测研究院

地址：西安市咸宁西路30号质检大厦

电话：029-83263500

邮编：710048

II

DB61/T1477—2021

有机热载体锅炉定期检验规则

1范围

本文件规定了有机热载体锅炉定期检验的术语和定义、基本规定、检验准备、外部检验、内部检验、

耐压试验、检验报告。

本文件适用于额定热功率大于或者等于0.1MW的有机热载体锅炉及系统定期检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2900.48电工名词术语锅炉

GB/T17410有机热载体炉

GB23971有机热载体

GB/T24747有机热载体安全技术条件

GB/T33942特种设备事故应急预案编制导则

GB/T34352有机热载体锅炉及系统清洗导则

TSG11-2020锅炉安全技术规程

TSG21-2016固定式压力容器安全技术监察规程

3术语和定义

GB/T2900.48、GB/T34352界定的以及下列术语和定义适用于本文件。

3.1

有机热载体锅炉orgnicfluidboiler

以有机质液体作为热载体工质的锅炉。

[来源：GB/T2900.48-2008,3.1.8]

3.2

有机热载体锅炉及系统organicheattransfersfluidsboilerandsystem

锅炉本体、管道系统、循环泵、热交换设备、膨胀罐、储罐等整个系统。

[来源：GB/T34352-2017,3.2]

3.3

耐压试验withstandvoltagepressuretest

1

DB61/T1477—2021

以有机热载体或者水、压缩空气、氮气为介质，按规定的试验压力、规定的保持时间对有机热载体

锅炉及锅炉范围内管道的强度进行的验证性活动。

4基本规定

4.1定期检验是按一定周期对在用有机热载体锅炉的当前安全状况是否满足TSG11《锅炉安全技术规

程》及本文件的要求所进行的符合性抽查。包括外部检验、内部检验和耐压试验；

4.2外部检验是在运行状态下对有机热载体锅炉当前使用管理状况进行的检查。应每年进行一次。外

部检验时应一并对有机热载体进行检验；

4.3内部检验是在停炉状态下对有机热载体锅炉当前安全状况进行的检查，应每2年进行一次。首次

内部检验应在锅炉投入运行后1年进行。移装锅炉投用前或者锅炉停止运行1年以上需要恢复运行前应

进行内部检验；

4.4耐压试验按照TSG11-2020第9.5.2条规定进行试验。

5检验准备

5.1核查资料

5.1.1首次检验核查资料包括但不限于：

a)锅炉使用管理制度及其执行见证资料；

b)特种设备使用登记证及作业人员证书、安全附件及仪表校验检定证书；

c)锅炉出厂资料、锅炉安装竣工资料、锅炉改造和重大维修技术资料以及监督检验证书；

d)有机热载体的酸度、运动粘度、闭口闪点、残炭、水分和低沸物流出温度等的检验记录或报告、

投入运行前的脱气和脱水记录、锅炉清洗记录；

e)液（气）体燃料燃烧器型式试验证书及年度检查记录和定期检验维护保养记录；

f)锅炉日常运行、故障记录和事故记录；

g)相关安全技术规范要求的锅炉产品能效测试报告、定期能效测试报告及日常节能检查记录；

h)锅炉事故应急预案及演练记录。

5.1.2非首次检验时还应该包括锅炉历次检验、检查、修理资料。

5.2确认现场检验条件

现场检验应满足以下条件：

a)锅炉的风、烟、油、电和燃料系统应可靠隔断，并挂标识牌；

b)具备满足检验工作需要的安全照明和工作电源；

c)锅内介质应排尽，锅炉应充分冷却并通风换气；

d)具备检验需要的脚手架、检查平台、护栏等；

e)受检部件的保温材料和妨碍检验的部件已拆除；

f)应清除锅炉残余的油泥、结焦物等杂质，必要时按GB/T34352要求进行清洗。

5.3检验技术准备

技术准备内容包括但不限于：

a)编制检验方案；

b)确认检验检测设备；

2

DB61/T1477—2021

c)对检验人员进行安全、技术交底；

d)安排安全监护。

6外部检验

6.1资料核查

外部检验资料核查按5.1规定执行。

6.2检验内容及要求

6.2.1锅炉房环境及设施

检查内容及要求包括但不限于：

a)锅炉铭牌完好、位置醒目；

b)锅炉周围通道、地面、沟道畅通，孔洞周围有安全防护；

c)照明设施、事故控制电源和事故照明电源完好；

d)控制室的出口布置及开关方向正确；

e)楼梯、平台、栏杆、护板完好；

f)承重结构以及支吊架无裂纹、脱落、变形、腐
