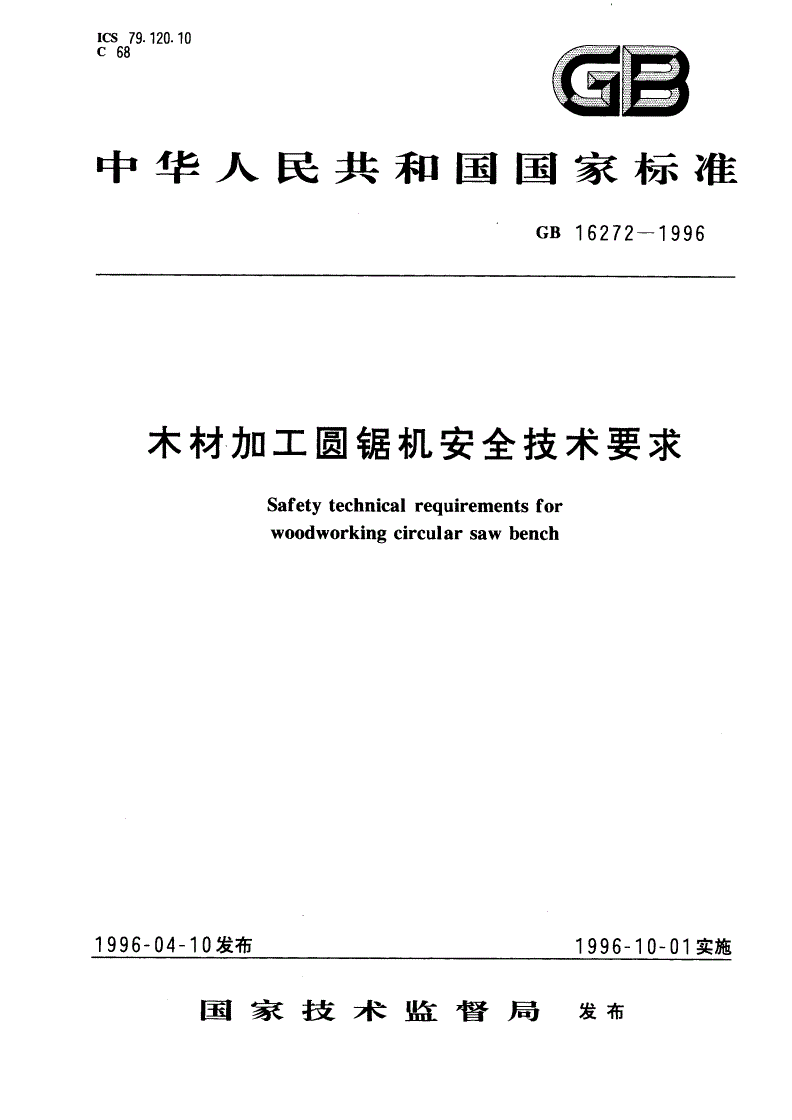

GB 16272-1996 木材加工圆锯机安全技术要求

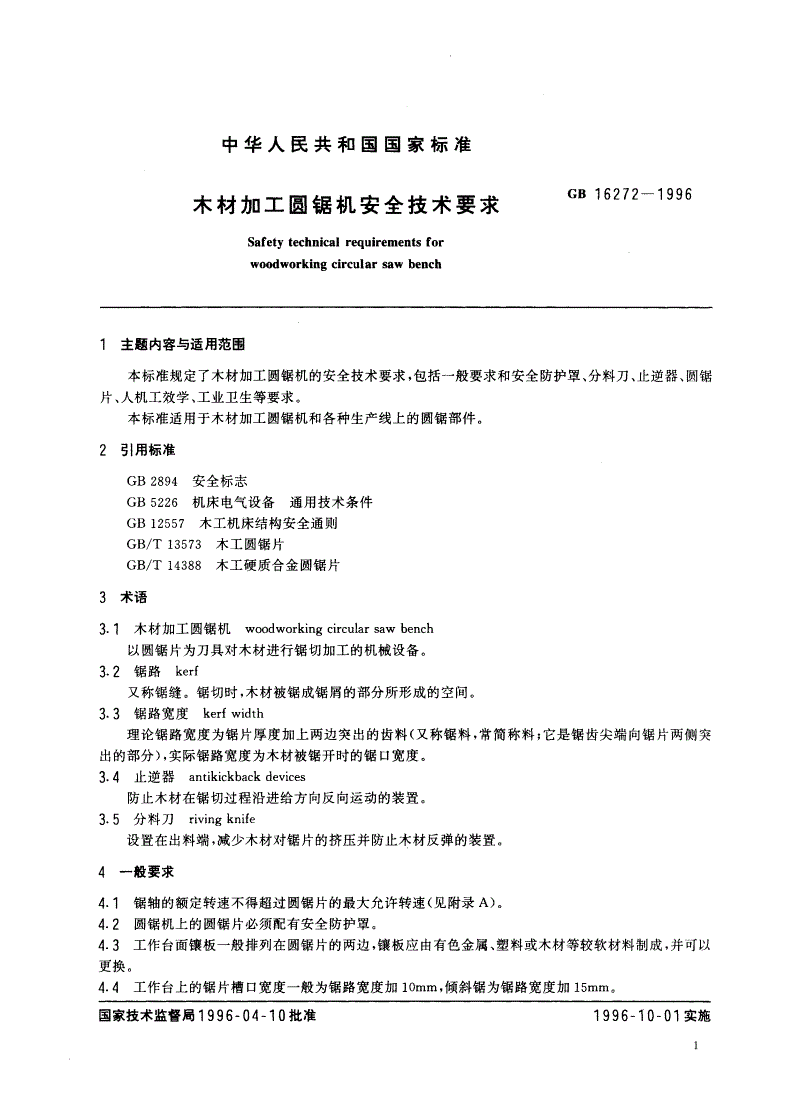

中华人民共和国国家标准

GB16272一1996

木材加工圆锯机安全技术要求

Safetytechnicalrequirementsfor

woodworkingcircularsawbeach

1主题内容与适用范围

本标准规定了木材加工圆锯机的安全技术要求，包括一般要求和安全防护罩、分料刀、止逆器、圆锯

片、人机工效学、工业卫生等要求。

本标准适用于木材加工圆锯机和各种生产线上的圆锯部件。

2引用标准

GB2894安全标志

GB5226机床电气设备通用技术条件

GB12557木工机床结构安全通则

GB/T13573木工圆锯片

GB/T14388木工硬质合金圆锯片

3术语

3.1木材加工圆锯机woodworkingcircularsawbench

以圆锯片为刀具对木材进行锯切加工的机械设备。

3.2锯路kerf

又称锯缝。锯切时，木材被锯成锯屑的部分所形成的空间。

3.3锯路宽度kerfwidth

理论锯路宽度为锯片厚度加上两边突出的齿料(又称锯料，常简称料;它是锯齿尖端向锯片两侧突

出的部分)，实际锯路宽度为木材被锯开时的锯口宽度。

3.4止逆器antikickbackdevices

防止木材在锯切过程沿进给方向反向运动的装置。

3.5分料刀rivingknife

设置在出料端，减少木材对锯片的挤压并防止木材反弹的装置。

一般要求

4.1锯轴的额定转速不得超过圆锯片的最大允许转速(见附录A),

42圆锯机上的圆锯片必须配有安全防护罩

43

工作台面镶板一般排列在圆锯片的两边，镶板应由有色金属、塑料或木材等较软材料制成，并可以

更换。

4.4工作台上的锯片槽口宽度一般为锯路宽度加lOmm，倾斜锯为锯路宽度加15mm.

国家技术监督局1996一04一10批准1996一10一01实施

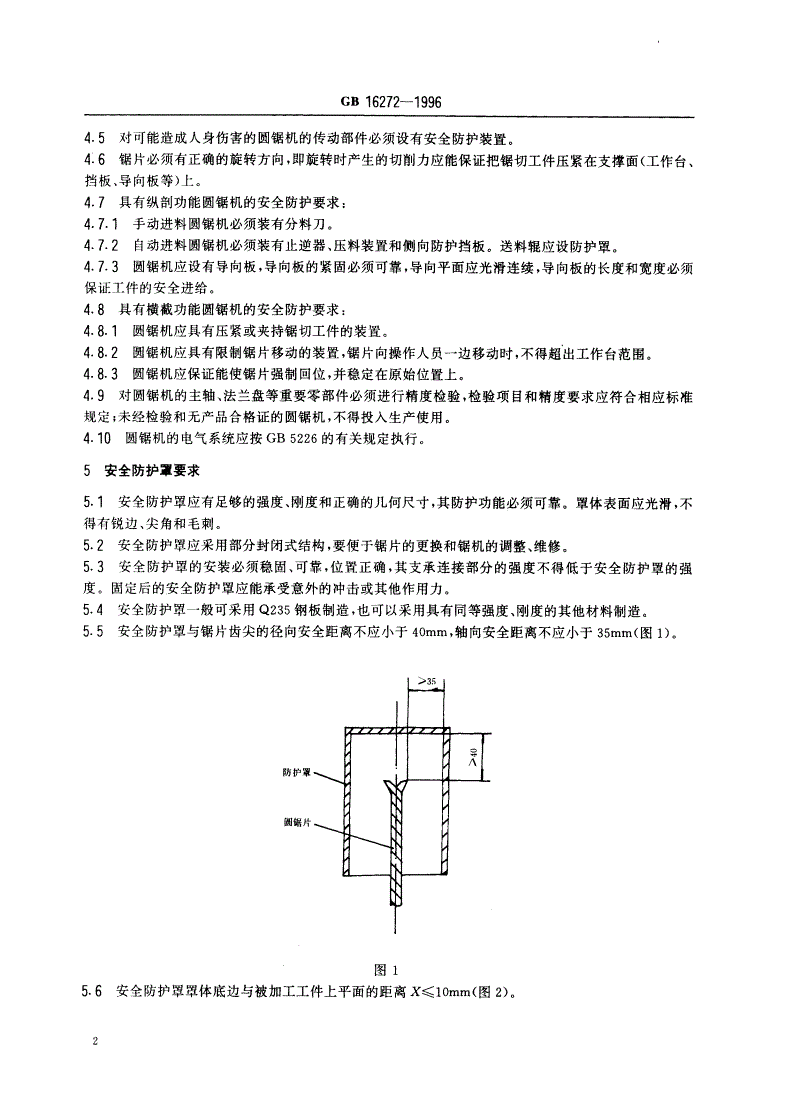

GB16272-1996

4.5对可能造成人身伤害的圆锯机的传动部件必须设有安全防护装置。

4.6锯片必须有正确的旋转方向，即旋转时产生的切削力应能保证把锯切工件压紧在支撑面(工作台、

挡板、导向板等)上。

47具有纵剖功能圆锯机的安全防护要求:

4.7.1手动进料圆锯机必须装有分料刀。

4.7.2自动进料圆锯机必须装有止逆器、压料装置和侧向防护挡板。送料辊应设防护罩。

4.7.3圆锯机应设有导向板，导向板的紧固必须可靠，导向平面应光滑连续，导向板的长度和宽度必须

保证工件的安全进给。

4.8具有横截功能圆锯机的安全防护要求:

4.8.1圆锯机应具有压紧或夹持锯切工件的装置。

4.8.2圆锯机应具有限制锯片移动的装置，锯片向操作人员一边移动时，不得超出工作台范围。

4.8.3圆锯机应保证能使锯片强制回位，并稳定在原始位置上。

4.9对圆锯机的主轴、法兰盘等重要零部件必须进行精度检验，检验项目和精度要求应符合相应标准

规定;未经检验和无产品合格证的圆锯机，不得投人生产使用。

4.10圆锯机的电气系统应按GB5226的有关规定执行。

5安全防护罩要求

5.1安全防护罩应有足够的强度、刚度和正确的几何尺寸，其防护功能必须可靠。罩体表面应光滑，不

得有锐边、尖角和毛刺。

5.2安全防护罩应采用部分封闭式结构，要便于锯片的更换和锯机的调整、维修。

5.3安全防护罩的安装必须稳固、可靠，位置正确，其支承连接部分
