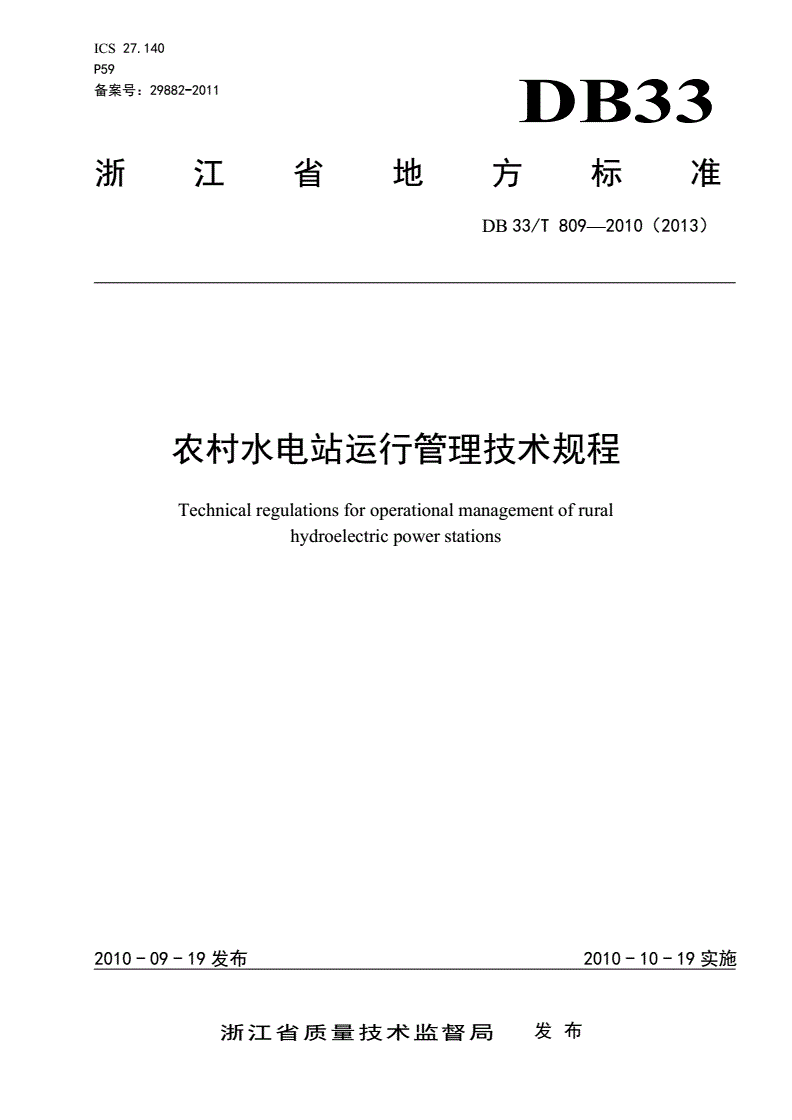

DB33/T 809-2010 农村水电站运行管理技术规程

ICS27.140

P59

备案号：29882-2011DB33

浙江省地方标准

DB33/T809—2010（2013）

农村水电站运行管理技术规程

Technicalregulationsforoperationalmanagementofrural

hydroelectricpowerstations

2010-09-19发布2010-10-19实施

浙江省质量技术监督局发布

DB33/T809—2010（2013）

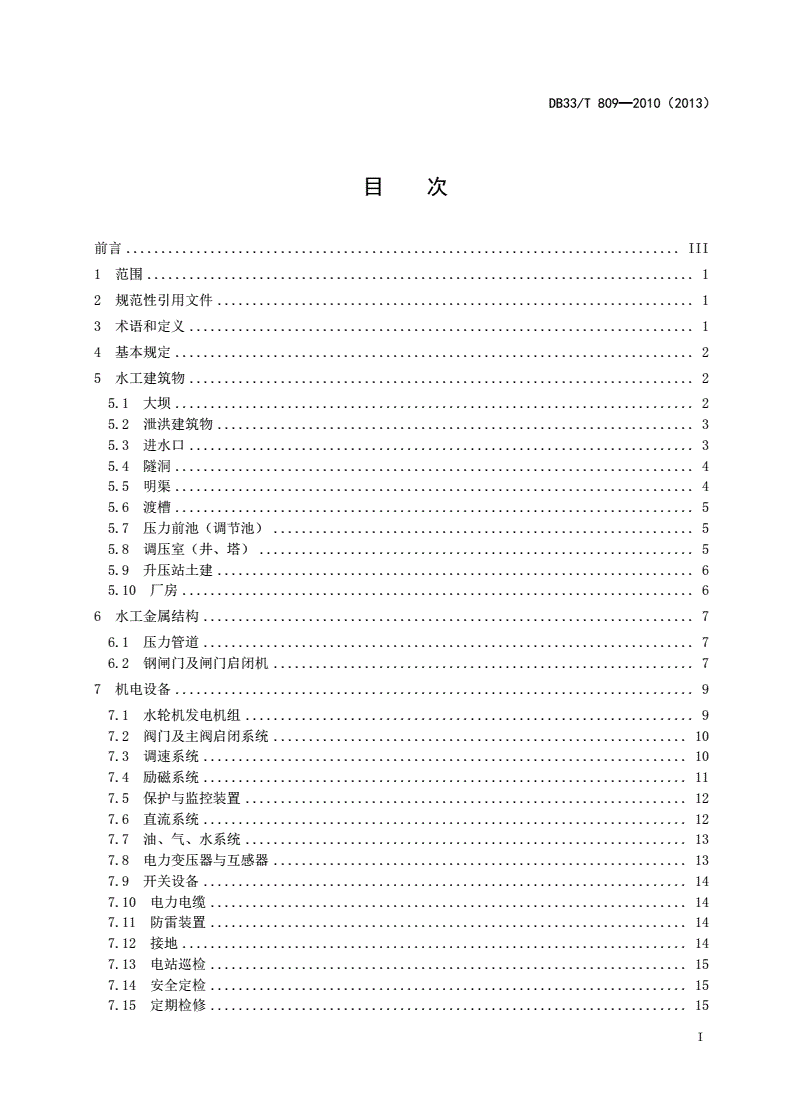

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................2

5水工建筑物........................................................................2

5.1大坝..........................................................................2

5.2泄洪建筑物....................................................................3

5.3进水口........................................................................3

5.4隧洞..........................................................................4

5.5明渠..........................................................................4

5.6渡槽..........................................................................5

5.7压力前池（调节池）............................................................5

5.8调压室（井、塔）..............................................................5

5.9升压站土建....................................................................6

5.10厂房.........................................................................6

6水工金属结构......................................................................7

6.1压力管道......................................................................7

6.2钢闸门及闸门启闭机............................................................7

7机电设备..........................................................................9

7.1水轮机发电机组................................................................9

7.2阀门及主阀启闭系统...........................................................10

7.3调速系统.....................................................................10

7.4励磁系统.....................................................................11

7.5保护与监控装置...............................................................12

7.6直流系统.....................................................................12

7.7油、气、水系统...............................................................13

7.8电力变压器与互感器...........................................................13

7.9开关设备.....................................................................14

7.10电力电缆....................................................................14

7.11防雷装置....................................................................14

7.12接地........................................................................14

7.13电站巡检....................................................................15

7.14安全定检....................................................................15

7.15定期检修....................................................................15

I

DB33/T809—2010(2013)

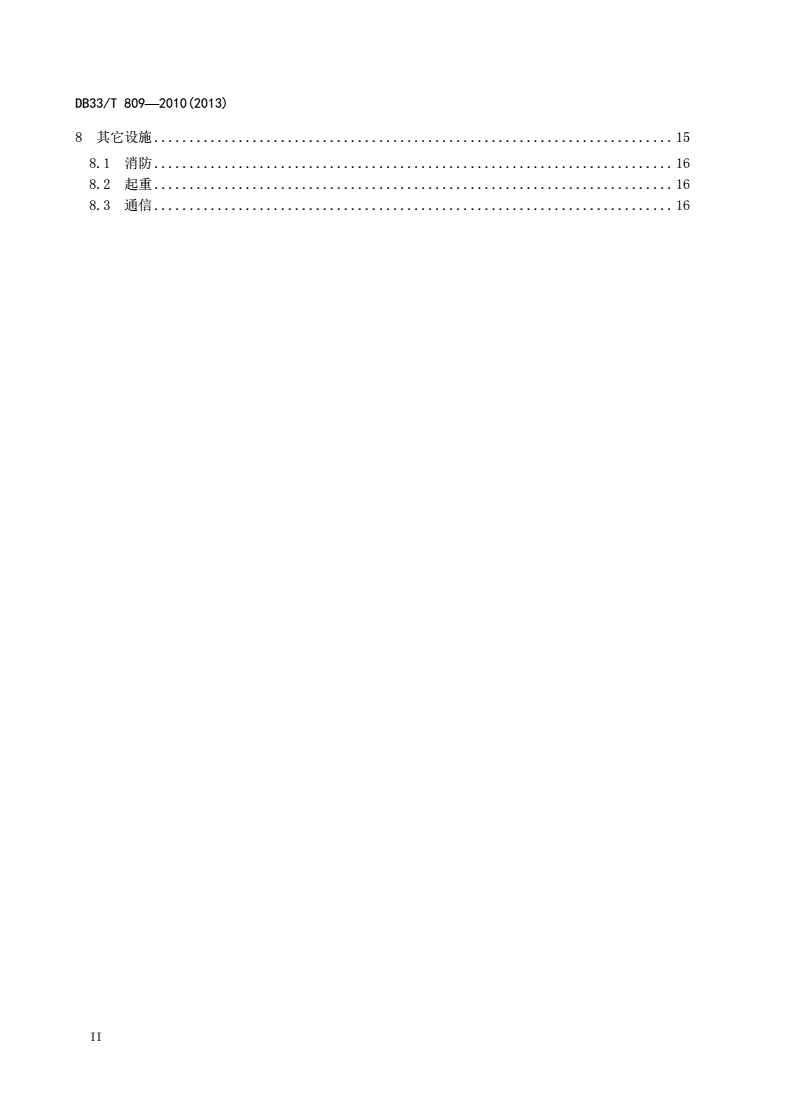

8其它设施..........................................................................15

8.1消防..........................................................................16

8.2起重..........................................................................16

8.3通信..........................................................................16

II

DB33/T809—2010（2013）

前言

本标准依据GB/T1.1-2009给出的规则进行起草。

本标准由浙江省水利厅提出并归口。

本标准负责起草单位：浙江省水电管理中心、浙江省水利河口研究院。

本标准主要起草人：葛捍东、陈烨兴、孙从炎、王丰平、仇涛、周伟彬、裘江海、施银士、陈晓健、

季健康、姚岳来、马瑞、许为平。

III

DB33/T809—2010（2013）

农村水电站运行管理技术规程

1范围

本标准规定了农村水电站运行管理的术语和定义，提出水工建筑物、水工金属结构、机电设备和其

它设施安全运行的技术要求。

本标准适用于农村水电站的安全运行、安全监测、安全鉴定、技术改造及报废更新。

本标准适用于单站装机容量为50MW～0.5MW、送出线路电压等级110kV及以下的水电站，装机容

量小于0.5MW的水电站亦可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T8564水轮发电机组安装技术规范

GB/T14285继电保护和安全自动装置技术规程

GB50201防洪标准(附条文说明)

DL/T596电力设备预防性试验规程

DL5061水利水电工程劳动安全与工业卫生设计规范

DL/T5080水利水电工程通信设计技术规程

DL/T5091水力发电厂接地设计技术导则

SL191水工混凝土结构设计规范(附条文说明)

3术语和定义

下列术语和定义适用于本标准。

3.1

农村水电站

为农村电气化建设提供电能，单站装机容量为50MW及以下的水电站。

3.2

水工建筑物

控制和调节水流，防治水害，开发利用水资源的建筑物，主要包括大坝、泄洪设施、进水

口、隧洞、明渠、渡槽、压力前池（调节池）、调压室（井、塔）、升压站、厂房等。

3.3

水工金属结构

1

DB33/T809—2010(2013)

泄水、引水、发电和通航等水工建筑物上的压力钢管、各类钢闸门等及其相应的启闭设备。

3.4

机电设备

将水能转变为电能的动力设备及其附属的配电设备、变压设备、监视、控制、测量、信号和保护性

电气设备等，主要包括水轮发电机组、阀门及主阀启闭系统、调速系统、励磁系统、保护与监控装置、

直流系统、油气水系统、电力变压器与互感器、开关设备、电力电缆、避雷装置、接地等。

4基本规定

4.1水电站的安全运行应执行有关行业技术标准、本规定的要求及主管部门的安全生产制度。

4.2水电站的生产管理部门应建立健全安全生产责任制和各项操作规程，配备必要安全生产技术人员，

落实岗位责任制。

4.3汛期应严格按照防汛调度方案、应急预案等执行。

4.4根据水电站的安全生产要求，做好机电设备安全监测工作。对影响水电站安全运行的设备，应进行

更新改造，必要时对水电站进行报废。应定期进行大坝安全鉴定或安全技术认定，并按有关规范对大坝

安全性进行分析和分类。

5水工建筑物

5.1大坝

5.1.1基本要求

大坝应安全，坝面应整洁，按规定设置观测设施，严格执行日常巡查、维护养护和定期观测制度，

并对观测资料整编分析。大坝应符合以下要求：

a)土石坝坝坡应稳定，坝顶及坝坡坡面平整，无影响结构稳定或安全的裂缝、沉陷、隆起、蚁穴

或动物洞穴，下游面及坝趾区无渗漏水坑、下陷区、管涌，无植物异常生长，渗水无浑浊；

b)混凝土坝相邻坝段无错动，伸缩缝和止水工作正常，上下游坝面、宽缝内及廊道壁上无异常裂

缝和异常漏水，混凝土无异常破损、溶蚀、水流侵蚀现象，坝体排水孔工作正常，排水孔渗漏

水的漏水量和水质无显著变化，坝顶防浪墙无异常开裂、损坏；

c)采用水力自控翻板门的混凝土堰坝除了应达到混凝土坝的相关要求，翻板门启闭应灵活；

d)橡胶坝塌坝装置动作应可靠，满足泄洪要求。充水（气）管道及机电设备运行正常，坝袋无损

伤。

5.1.2监测设施

大坝应有可靠的沉降、渗流等方面的监测设施，监测设施运行正常，监测资料齐
