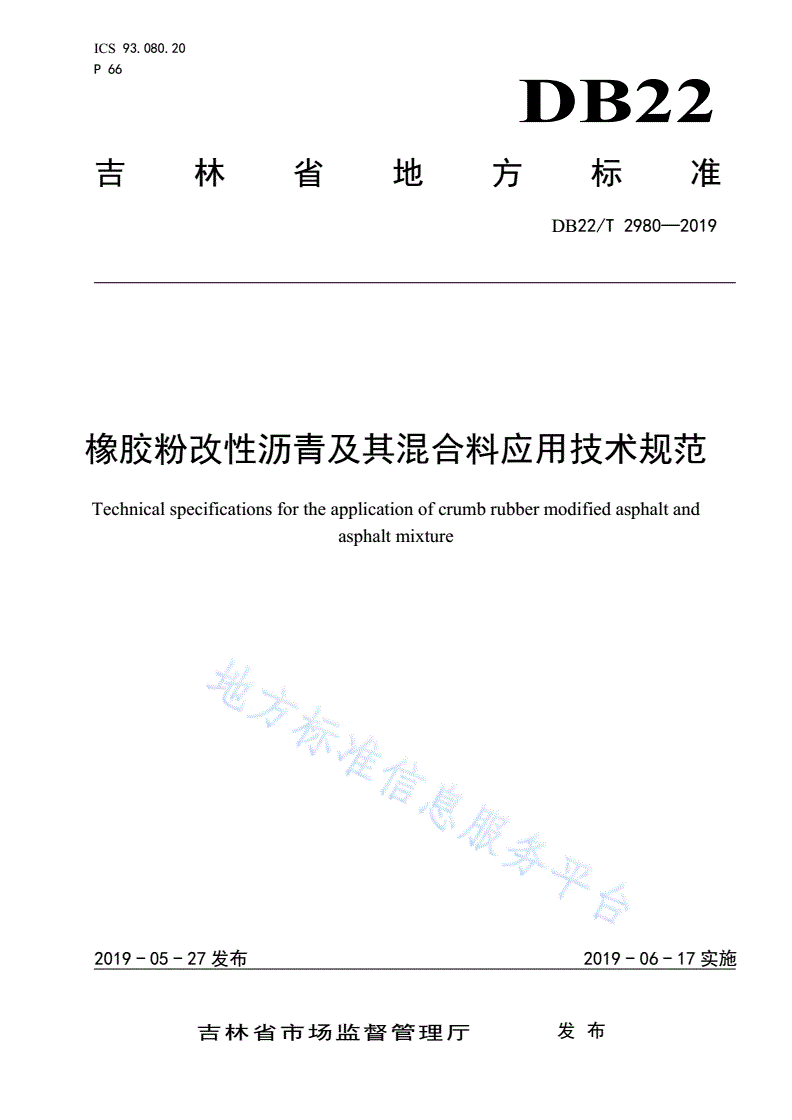

DB22/T 2980-2019 橡胶粉改性沥青及其混合料应用技术规范

ICS93.080.20

P66

DB22

吉林省地方标准

DB22/T2980—2019

橡胶粉改性沥青及其混合料应用技术规范

Technicalspecificationsfortheapplicationofcrumbrubbermodifiedasphaltand

asphaltmixture

2019-05-27发布2019-06-17实施

吉林省市场监督管理厅发布

DB22/T2980—2019

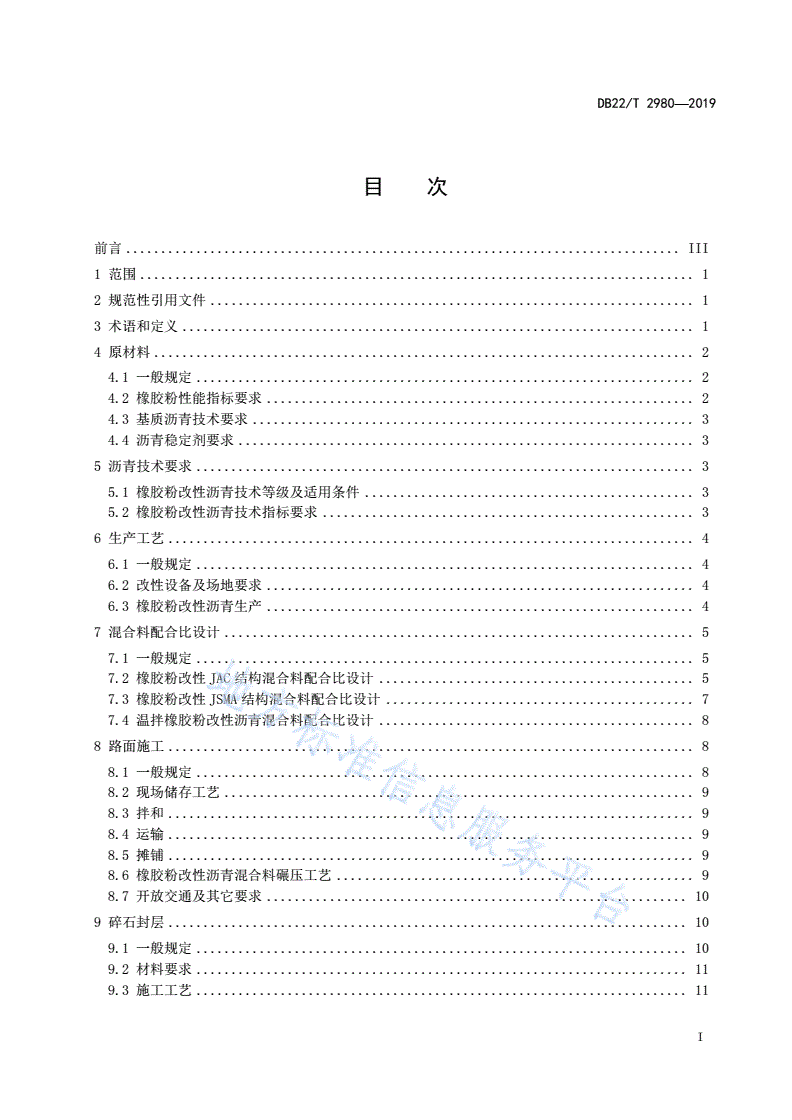

目次

前言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4原材料.............................................................................2

4.1一般规定.......................................................................2

4.2橡胶粉性能指标要求.............................................................2

4.3基质沥青技术要求...............................................................3

4.4沥青稳定剂要求.................................................................3

5沥青技术要求.......................................................................3

5.1橡胶粉改性沥青技术等级及适用条件...............................................3

5.2橡胶粉改性沥青技术指标要求.....................................................3

6生产工艺...........................................................................4

6.1一般规定.......................................................................4

6.2改性设备及场地要求.............................................................4

6.3橡胶粉改性沥青生产.............................................................4

7混合料配合比设计...................................................................5

7.1一般规定.......................................................................5

7.2橡胶粉改性JAC结构混合料配合比设计.............................................5

7.3橡胶粉改性JSMA结构混合料配合比设计............................................7

7.4温拌橡胶粉改性沥青混合料配合比设计.............................................8

8路面施工...........................................................................8

8.1一般规定.......................................................................8

8.2现场储存工艺...................................................................9

8.3拌和...........................................................................9

8.4运输...........................................................................9

8.5摊铺...........................................................................9

8.6橡胶粉改性沥青混合料碾压工艺...................................................9

8.7开放交通及其它要求............................................................10

9碎石封层..........................................................................10

9.1一般规定......................................................................10

9.2材料要求......................................................................11

9.3施工工艺......................................................................11

I

DB22/T2980—2019

10施工质量管理.....................................................................11

10.1一般规定.....................................................................11

10.2施工前检查...................................................................11

10.3橡胶粉改性沥青路面施工过程中质量检测.........................................11

10.4施工质量控制管理.............................................................13

附录A（规范性附录）沥青混合料旋转压实成型试验......................................14

附录B（规范性附录）沥青混合料冻断试验.............................................17

II

DB22/T2980—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由吉林省交通运输厅提出并归口。

本标准起草单位：吉林省交通科学研究所、吉林省高等级公路建设局、吉林省交通规划设计院、吉

林省公路管理局。

本标准主要起草人：陈志国、闫秋波、李长江、栾海、车坤、于丽梅、姚冬冬、李坤霖、秦卫军、

王书娟、田冰、吕东冶、于浩。

III

DB22/T2980—2019

橡胶粉改性沥青及其混合料应用技术规范

1范围

本标准规定了橡胶粉改性沥青及其混合料应用技术的术语和定义、原材料、沥青技术要求、生产工

艺、混合料配合比设计、路面施工、碎石封层和施工质量管理。

本标准适用于季冻区二级及以上公路新建、改建及养护工程中橡胶粉改性沥青路面的设计与施工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGE20公路工程沥青及沥青混合料试验规程

JTJF40公路沥青路面施工技术规范

JTGE60公路路基路面现场测试规程

JTG/TD31-06季节性冻土地区公路设计与施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

橡胶粉crumbrubber

经过粉碎加工而成的具有一定细度规格的橡胶颗粒或橡胶粉末状材料。

3.2

子午线胎胶粉radicaltirecrumbrubber

汽车子午胎经粉碎得到的硫化橡胶粉。

3.3

斜交胎胶粉biastirecrumbrubber

汽车斜交胎经粉碎得到的硫化橡胶粉。

3.4

天然橡胶cruderubber

一种以聚异戊二烯为主要成分的天然高分子化合物，分子式是（C5H8）n，其成分中91%～94%是橡

胶烃（聚异戊二烯），其余为蛋白质、脂肪酸、灰分、糖类等非橡胶物质。橡胶粉中天然橡胶含量直接

决定其品质。

3.5

橡胶粉改性沥青crumbrubbermodifiedasphalt

基质沥青中添加一定比例的橡胶粉或橡胶粉和改性剂制成的黏合材料。

3.6

工厂化橡胶粉改性沥青industrializedcrumbrubbermodifiedasphalt

1

DB22/T2980—2019

采用先进的自动化设备，在具有一定规模的工厂内生产的橡胶粉改性沥青。

3.7

橡胶粉改性沥青混合料crumbrubbermodifiedasphaltconcrete

用热拌方式将橡胶粉改性沥青与级配集料拌和而成的混合料，可以是密级配、断级配或开级配的混

合料。

3.8

沥青稳定剂modifiedasphaltumstabilizingagent

为提高橡胶粉改性沥青的稳定性，改善橡胶粉改性沥青的技术性能，在橡胶粉改性沥青加工过程中

掺加的一定比例的软组分材料。

4原材料

4.1一般规定

4.1.1橡胶粉应采用废车轮胎制成的橡胶粉，宜选择天然胶含量较高的子午线胎或斜交胎。

4.1.2橡胶粉、SBS改性剂、基质沥青等原材料进场后需进行质量检测，满足要求后方可进行改性沥

青的生产。

4.1.3橡胶粉应存储在通风、干燥的仓库中，并应采取有效的防淋、防潮措施及防火措施。

4.1.4橡胶粉存储时间不宜超过90天，如果超过该存储时间再次使用之前，应检测胶粉质量，满足要

求后方可使用。

4.2橡胶粉性能指标要求

4.2.1橡胶粉细度宜控制在40目～60目（0.25mm～0.425mm）范围内。

4.2.2橡胶粉应质地均匀，不应含有木屑、砂砾、玻璃和污物等杂质，不应含有目测可见金属丝和纤

维颗粒。

4.2.3橡胶粉质量应满足表1中相关要求。

表1橡胶粉性能指标要求

检测项目技术指标要求试验方法

灰分，%≤8GB/T4498

丙酮抽出物，%≤22GB/T3516

炭黑含量，%≥28GB/T14837

纤维含量，%＜1

含水量，%＜1GB/T5757

金属含量，%≤0.03GB/T9874

橡胶烃含量，%≥42GB/T14837

天然橡胶含量，%≥25GB/T13249

相对密度1.1～1.3GB/T533

4.3基质沥青技术要求

4.3.1生产橡胶粉改性沥青所用的基质沥青应满足JTJF40中A级90#道路石油沥青技术指标要求。

4.3.2宜选用饱和分、芳香分等轻质油分含量不低于55%的基质沥青。

2

DB22/T2980—2019

4.4沥青稳定剂要求

橡胶粉改性沥青生产中应掺加稳定剂，稳定剂类型及掺量应根据厂家生产工艺、原材料性能指标以

及实体工程需求等合理确定，所选用的稳定剂应起到以下作用：

a)提高橡胶粉改性沥青的热储存稳定性，阻止橡胶粉离析；

b)可综合提高橡胶粉改性沥青的性能。

5沥青技术要求

5.1橡胶粉改性沥青技术等级及适用条件

5.1.1应采用工厂化生产的橡胶粉改性沥青，根据沥青中外加剂掺加形式，橡胶粉改性沥青可划分为

A、B两个等级，适用条件见表2。

表2橡胶粉改性沥青等级及适用条件

橡胶粉改性沥青等级SBS改性剂掺量（%）适用范围

A掺加特重、重交通等级公路沥青面层

B不掺加中、重交通等级公路沥青面层

注：A级橡胶粉改性沥青中SBS改性剂掺量应不低于2%。

5.1.2橡胶粉改性沥青中橡胶粉掺量宜控制在18%～23%范围内。

5.2橡胶粉改性沥青技术指标要求

5.2.1A级橡胶粉改性沥青性能应满足表3技术指标要求。

表3A级橡胶粉改性沥青技术指标要求

项目技术要求测试方法

针入度25℃,100g,5s(0.1mm)60～80T0604

软化点TR&B(℃)≥60T0606

180℃旋转粘度(Pa·s)1～4T0625

5℃延度(cm)≥20T0605

25℃弹性恢复(%)≥75T0662

闪点(COC)(℃)≥240T0611

贮存稳定性离析,48h软化点差(℃),≤5.5T0661

TFOT（或RTFOT）后

质量变化(%)≤±0.8T0610或T0609

残留针入度比(%)≥60T0604

残留延度5℃(cm)≥10T0605

5.2.2B级橡胶粉改性沥青性能应满足表4中技术指标要求。

3

DB22/T2980—2019

表4B级橡胶粉改性沥青技术指标要求

项目技术要求测试方法

针入度25℃,100g,5s(0.1mm)60～80T0604

软化点TR&B(℃)≥55T0606

180℃旋转粘度(Pa·s)1～4T0625

5℃延度(cm)≥15T0605

25℃弹性恢复(%)≥55T0662

闪点(COC)(℃)≥240T0611

贮存稳定性离析,48h软化点差(℃),≤8T0661

TFOT（或RTFOT）后

质量变化(%)≤±0.8T0610或T0609

残留针入度比(%)≥60T0604

残留延度5℃(cm)≥10T0605

6生产工艺

6.1一般规定

6.1.1生产厂应配备自动化程度高、生产量大、效率高的生产设备。

6.1.2生产厂应合理处置生产废气，达到国家环保标准要求。

6.2改性设备及场地要求
