DB15/T 3473-2024 公路路面基层3D摊铺技术规程

ICS93.080.01

CCSP66

15

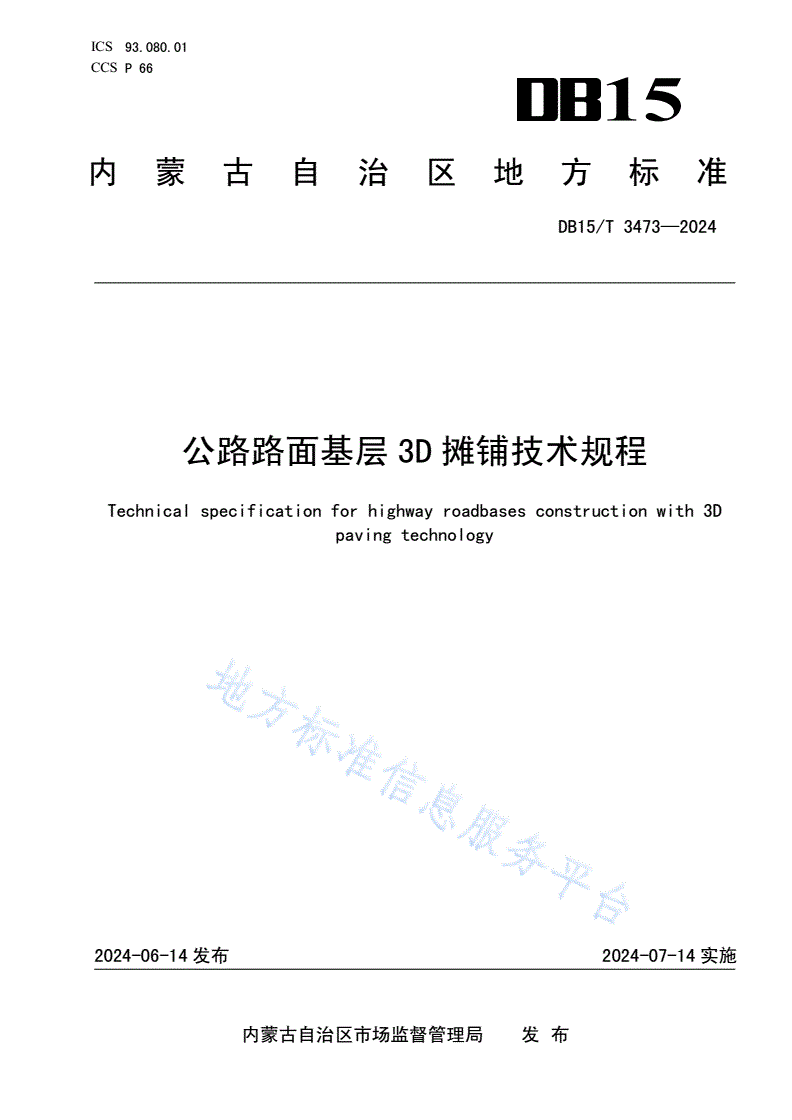

内蒙古自治区地方标准

DB15/T3473—2024

公路路面基层3D摊铺技术规程

Technicalspecificationforhighwayroadbasesconstructionwith3D

pavingtechnology

2024-06-14发布2024-07-14实施

内蒙古自治区市场监督管理局发布

DB15/T3473—2024

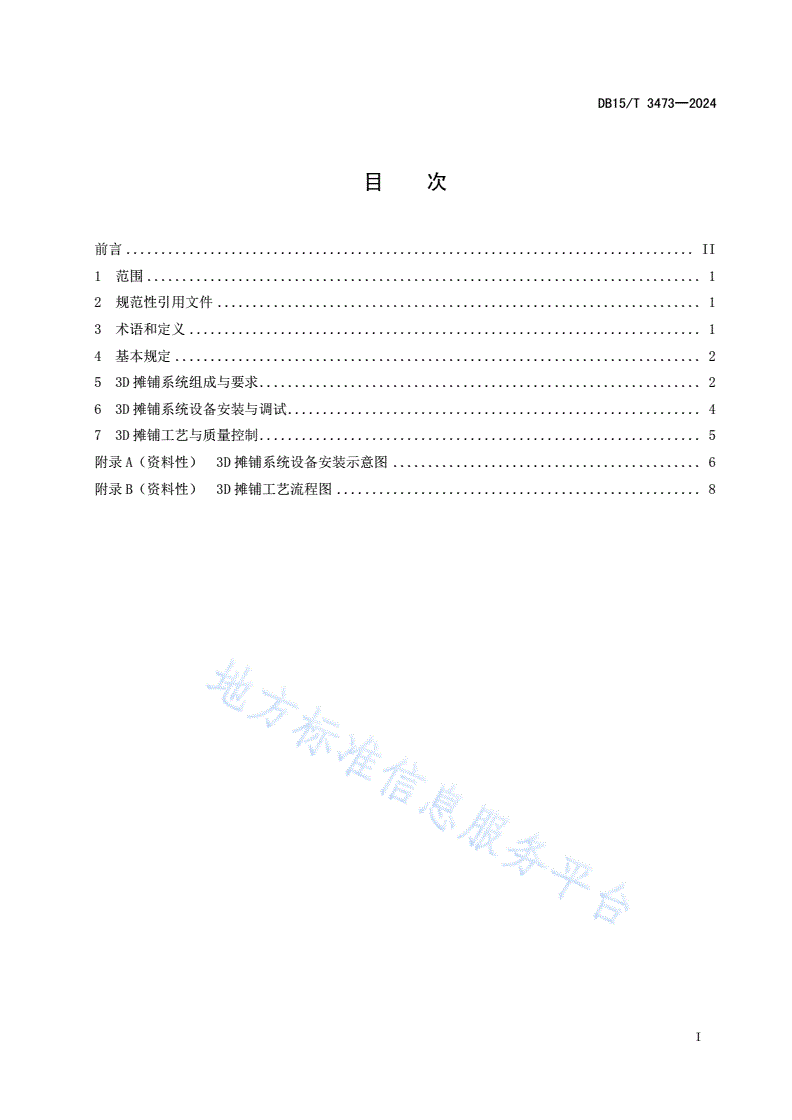

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

53D摊铺系统组成与要求...............................................................2

63D摊铺系统设备安装与调试...........................................................4

73D摊铺工艺与质量控制...............................................................5

附录A（资料性）3D摊铺系统设备安装示意图............................................6

附录B（资料性）3D摊铺工艺流程图....................................................8

I

DB15/T3473—2024

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由内蒙古自治区交通运输厅归口。

本文件起草单位：内蒙古交通集团蒙通养护有限责任公司、内蒙古路桥集团有限责任公司。

文件主要起草人：吴平、高健、罗鑫、罗清云、王梓潇、祁祺、王奇、段尚泽、丁晓宇、刘晨、安

良辰、孔广周、赛吉拉呼、姜文杰。

II

DB15/T3473—2024

公路路面基层3D摊铺技术规程

1范围

本文件规定了公路路面基层3D摊铺的基本规定、系统组成与要求、系统设备安装与调试、摊铺工艺

与质量控制的内容。

本文件适用于各等级公路路面基层3D摊铺施工，市政道路工程可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T16277道路施工与养护机械设备沥青混凝土摊铺机

GB/T22080信息技术安全技术信息安全管理体系要求

GB/T22081信息技术安全技术信息安全控制实践指南

JTG/TF20公路路面基层施工技术细则

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语和定义

下列术语和定义适用于本文件。

3D摊铺技术threedimensionspavingtechnology

在路面基层摊铺过程中，利用三维数字建模和三维空间定位技术，根据摊铺机实际摊铺作业面与高

程设计面的位置信息比对，实现自动调整摊铺机工作参数的精准化摊铺技术。

3D摊铺系统threedimensionspavingsystem

在路面基层摊铺过程中，可实时监测摊铺位置和高程，并根据公路建模设计数据生成基于位置的高

程修正信息，实现对摊铺机进行控制的系统。

流动站movingstation

在3D摊铺过程中，通过解算激光高程信号实现定位点毫米级高程精度的可移动卫星定位设备。

1

DB15/T3473—2024

自动全站仪automatictotalstation

具有自动目标识别、对照、测角与测距、目标跟踪和记录功能的测量平台。

4基本规定

各级公路路面基层在进行3D摊铺施工前均应铺筑试验段，试验段应符合以下要求：

a)试验段设置应具有代表性，长度宜为200m~300m；

b)应结合项目所在区域地形地貌、公路等级、施工方案、施工机械组合等具体情况，对3D摊铺

的纵断高程、宽度、厚度、横坡、平整度等指标与工程质量验收指标进行符合性校验，确定3D

摊铺过程质量控制参数；

c)试验段符合相关要求后，可进行
