GB/T 14477-2008 海图印刷规范

ICS01．080．30

A79

a亘

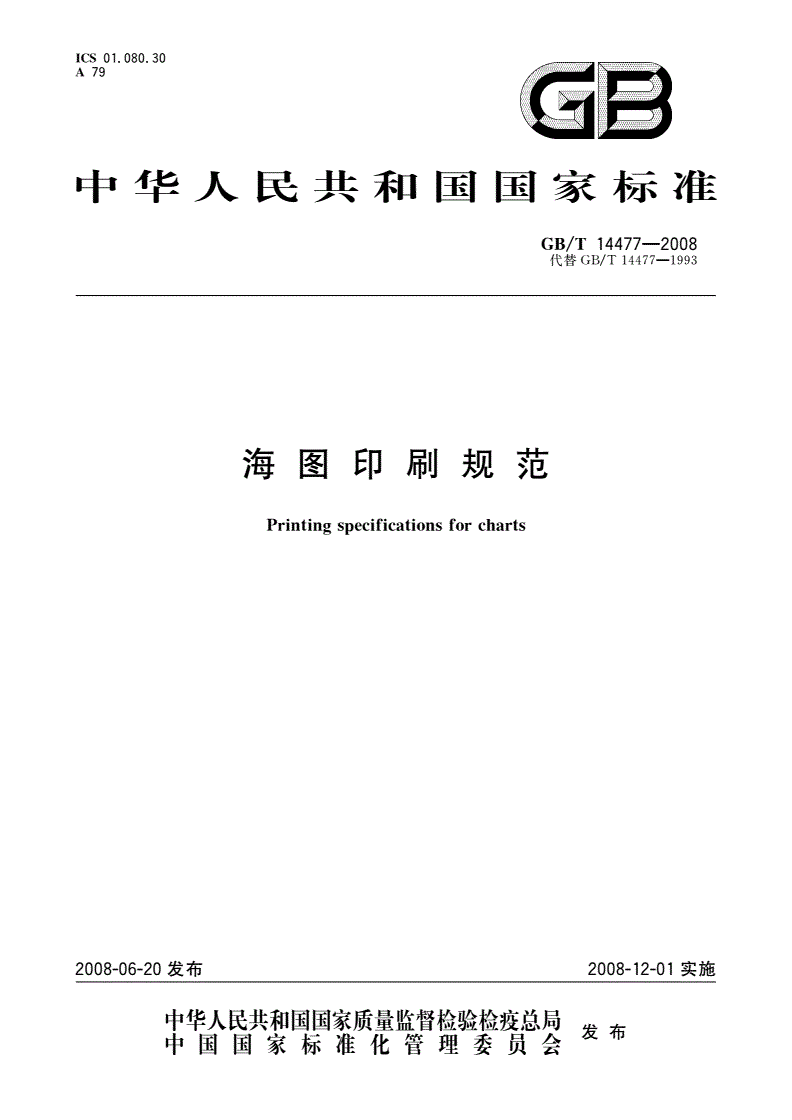

中华人民共和国国家标准

1

GB／T

代替GB／T14477一i993

海图印刷规范

forcharts

Printingspecifications

2008—06-20发布

宰瞀嗽鬻瓣警幞瞥星发布中国国家标准化管理委员会“…

14477--2008

GB／T

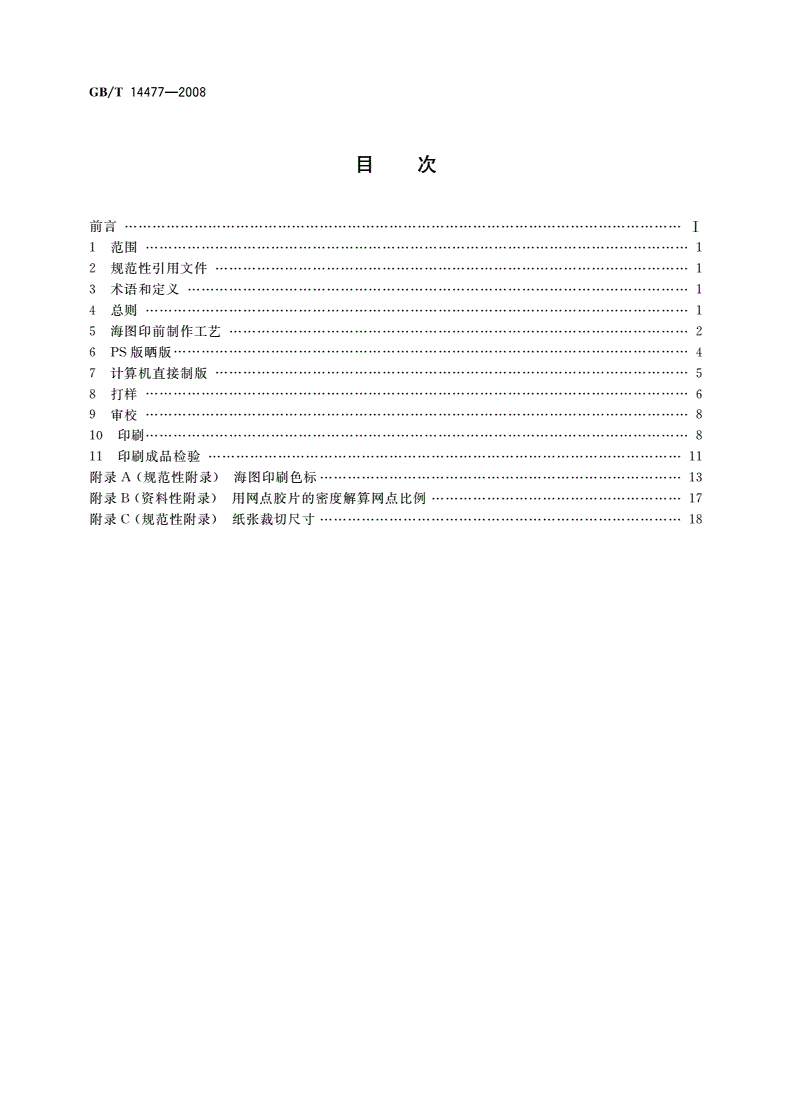

目次

前言………··

1范围……………………【l

2规范性引用文件………··……………·l

3术语和定义……··…·…1

4总则··……·……………1

5海图印前制作工艺…··………………·2

6PS版晒版………………4

7计算机直接制版………5

8打样……………………6

9审校……………………8

10印刷……··……………-8

11印刷成品检验………··1

附录A(规范性附录)海图印刷色标………--…………3

附录B(资料性附录)用网点胶片的密度解算网点比例7

附录C(规范性附录)纸张裁切尺寸…··8

GB／'r

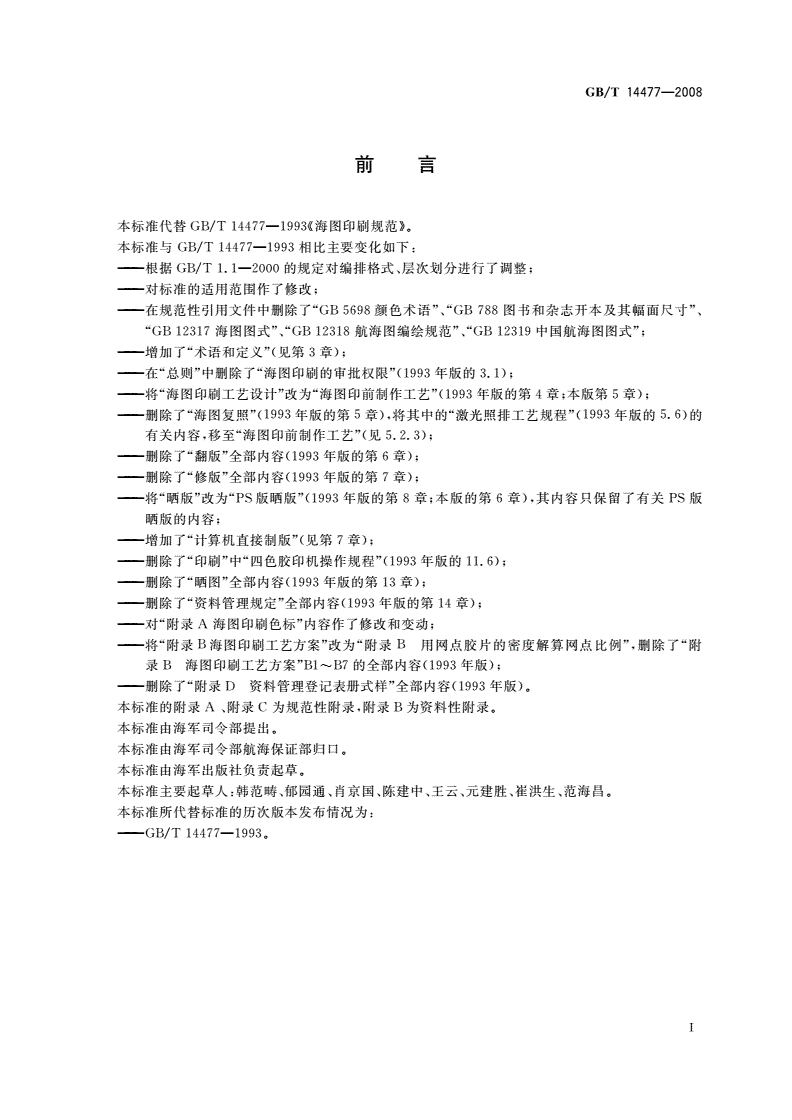

刖再

144771

本标准代替GB／T993<<海图印刷规范》。

14477

本标准与GB／T1993相比主要变化如下：

——根据GB／T1．1—2000的规定对编排格式、层次划分进行了调整；

一对标准的适用范围作了修改；

——在规范性引用文件中删除了“GB5698颜色术语”、“GB788图书和杂志开本及其幅面尺寸”、

“GB123l1231

7海图图式”、“GB8航海图编绘规范”、“GB12319中国航海图图式”；

——增加了“术语和定义”(见第3章)；

——在“总则”中删除了“海图印刷的审批权限”(1993年版的3。1)；

——将“海图印刷工艺设计”改为“海图印前制作工艺”(1993年版的第4章；本版第5章)；

有关内容，移至“海图印前制作工艺”(见5．2．3)；

——删除了“翻版”全部内容(1993年版的第6章)；

——删除了“修版”全部内容(1993年版的第7章)；

——将“晒版”改为“PS版晒版”(1993年版的第8章；本版的第6章)，其内容只保留了有关PS版

晒版的内容；

增加了“计算机直接制版”(见第7章)；

——删除了“印刷”中“四色胶印机操作规程”(1993年版的11．6)；

——删除了“晒图”全部内容(1993年版的第13章)；

…～删除了“资料管理规定”全部内容(1993年版的第14章)；

——对“附录A海图印刷色标”内容作了修改和变动；

——将“附录B海图印刷工艺方案”改为“附录B用网点胶片的密度解算网点比例”，删除了“附

录B海图印刷工艺方案”B]～B7的全部内容(1993年版)f

——删除了“附录D资料管理登记表册式样”全部内容(1993年版)。

本标准的附录A、附录c为规范性附录，附录B为资料性附录。

本标准由海军司令部提出。

本标准由海军司令部航海保证部归口。

本标准由海军出版社负责起草。

本标准主要起草人：韩范畴、郁园通、肖京国、陈建中、王云、元建胜、崔洪生、范海昌。

本标准所代替标准的历次版本发布情况为：

144771993．

——GB／T

1

GB／T

海图印刷规范

1范围

本标准规定了海图印刷中印前处理、制版、打样、印刷、成品检验等的制作工艺、质量标准和操作

规程。

本标准适用于普通海图、航海图、专用海图和海图集、航海书表等的印刷。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T

9851．1～9851．9—1990印刷技术术语

GB

12320--1998中国航海图编绘规范

3术语和定义

985ll

GB／T990确定的及下列术语和定义适用于本标准。

3．1

数码打样digitalproofing

以数字出版印刷系统为基础，按照出版印刷生产标准与规范处理页面图文信息，直接输出彩色样图

的打样技术。

3．2

master

印刷样图printingdrawing

在数字化制图环境下，海图数据经数码打样输出后，确认可以作为该海图印刷标准的纸样样张。

3．3

to

计算机直接制版computerplate

经过计算机将数字页面图文信息直接输出到印刷版材上的工艺过程。

4总则

4．1海图印色和色标要求

4．1．1海图印色按GB12320一1998执行。

4．1．2海图印刷色标按附录A的规定。

4．1．3海图色标的标记按相应的图式规定。

4．2印刷成图质量的基本要求

4．2．1印刷成图必须清晰实在，墨色饱满均匀，注记齐全，图面清洁，套合精度符合规定。

4．2．2图内各要素必须保持与印刷样图一致，如发现印刷样图有错漏应由制图单位修改，改动较大的，

应另行制版。

4．3质量检验的基本要求

4．3．1海图印刷质量检查是确保成图质量的重要环节，必须贯彻印刷生产全过程。各印图工厂应设立

专门检验机构或专职检验员。

4．3．2质量检验要建立自检、下一工序检查上一工序和专职检查相结合的制度，要分工明确，各负

14477—2008

GB／T

其职。

4．3．3下一工序对上一工序的成品或半成品要进行严格的检验，如发现不符合质量规定，应予退回。

4．3．4检验质量指标以下列检验仪器为准：

a)精度以线纹米尺为准；

I，)密度以统一规定的反射密度计和透射密度计为准；

c)浓度以波梅比重计为准；

d)变形率以国家制定的标准线号为准；

e)线划和网点扩大值以柯达14级梯尺和弗格拉精度信号条为准；

f)色彩色差以色差计为准。

5海图印前制作工艺

5．1工艺设计

5．1．1工艺设计原则

工艺设计一般应遵循以下原则：

a)工艺设计应明确：任务内容、作业方法(含拼版方法)、工艺流程、技术措施和特殊工艺说明；

b)工艺设计方案应根据印图工厂的设备条件、生产能力、工艺技术水平，以及材料和材料规格等

来制定；

c)必须对印刷海图的种类和性质，出版要求及其特点加以综合研究，制定符合实际的工艺设计

方案。

5．1．2拼版原则

拼版的原则为：

a)拼版时必须根据用图单位的要求，把印数、色别、色数、色层相同的图幅拼在一起。

b)拼版面积不得超过印刷有效面积，四边要留出适当的图边尺寸。

c)将比例尺相同的图幅和套合精度、各要素繁简程度大体一致的图幅拼在一起。

d)对套合精度高的一边，要排在靠咬口的一边。对三面套合精度要求均严格的要拼在咬口中

间，不得分排两端。

e)应将网线角度一致的图幅拼在一起。

f)海图集为单面印刷时，要单张折页，拼版原则与单张海图相同，双面印刷装订成册的图幅，其拼

版要依据折页法进行编码，图幅排列应按页码拼版。

g)在拼版前，必须设计出准确的版式和拼版规矩。

5．13海图印刷色序

通常情况下，海图印刷色序按黑、黄、紫、蓝及其他颜色排列(如有特殊情况按特殊情况处理)。

514作业通知单

5．14．1作业通知单的格式，由各印图工厂自行制定。

5．14．2作业通知单应包括下列内容：

a)委印单位、图书名称及编号、密级等；

b)版面设计、成图尺寸、印数、色别、色数、版别、纸张品种、装订方案；

c)采用的制版印刷方案；

d)完成的时限及技术要求等。

5．14．3填写时要数字准确，不得含糊不清，字体清晰工整，内容简明扼要。

5．14．4紧急任务应在作业通知单上注明各工序完成的时限，并注明“急”字。

2

1

GB／T

5．2海图印前工艺规程

5．2．1海图数据的接收

5．2．1．1应对海图的种类、数据格式、出版要求等认真分析，确定合理的工作流程，设置正确的参数。

5．2．1．2对接收的海图数据进行检查，符合要求的予以接收，其检查包含下列内容：

a)该EPS数据能够被光栅图像处理器(RIP)正确解释，符号、字体等要素能正确显示；

b)数据图幅幅面不能大于激光照排机的最大有效面积；

c)是否有与该海图数据相一致的全要素校对样张。

5．2．1．3RIP技术要求：

a)PostScript兼容性要好，能对各种应用软件生成的PS文件进行解释，能够支持汉字；

b)分辨率不小于240075／英寸)；

dpi，挂网线数不小于69／cm(1

c)具有拼版输出功能。

5．2．1．4RIP操作流程：

400

a)启动RIP，设置正确的参数，参考参数一般为：分辨率2dpi，加网线数69／cm(17s／英寸)，

挂网灰度层次数256，输出图像为反阳图；

b)把发排的海图EPS数据放人指定的位置，作加网和分色处理；

c)保存生成*．TIFF，并放人指定位置。

5．2．2航海书表的录入、排版

5．2．2．1录入、排版工艺规程：

a)录人、排版时，必须按照工艺设计要求认真操作，并拷贝文件备份；

b)录入、排版后，可用打印机打印出校样，要求校样字迹清晰、整齐、版心大小一致；

c)认真检查版心大小以及版面中的图、字体、字号、公式、表格安排是否合理，是否符合设计要求，

对不符合技术要求的要及时返工；

d)对稿件、校样进行清点并登记签名后，送交审校。

5．2．2．2录入、排版质量标准：

a)录入错漏率应小于0．4％；

b)校改错漏率应小于0．1％；

c)版式规格准确、合理，符合工艺设计要求。

5．2．2．3校对工艺规程：

a)校对时，应认真查阅发排单及原稿批注要求，然后清点原稿页码，整理校样；

b)对校样进行细致的校对，要求标字工整，引线不交叉，连校时不得标注同色笔迹；

c)校对过程中，发现疑问时，可用铅笔在疑问处标注问号，统一提出处理，不得随意涂改。

5．2．2．4校对质量标准：

a)校对错漏率一校，0．5％；二校，0．2％；三校，0．05％；四校(点核)，无差错；

b)稿件内文字、标点符号校对标注应符合国家颁布的校对符号标准。

5．2．2．5改样工艺规程：

a)每次改样应按技术要求进行，必须经屏幕显示，确定无误后打出新校样，不得漏改错改；

b)每改样一次应拷贝文件备份，经三改后，确认无错漏时，认真填写照排工作单，将校样和数据

文件一起移交下一工序；

c)应认真核对胶片数量，根据最终校样并参考操作者提供的缺字表，做好补字工作，进行最后核

对、整理；

d)对核对中出现的问题，必须按原稿准确改正过来。整理胶片和清样，清点蓝图样，加盖清样

章，移交下一工序。

5．2．2．6改样质量标准：

3

14477--2008

GB／T

a)改样错漏率应小于2％(处)；

b)付印样无错漏。

5．2．3激光照排

5．2．3．1海图胶片发排工艺规程：

a)根据任务单要求，领取胶片和药水，并检查其质量是否合格；

b)正确设置照排机参数，发排过程中，要随时检查，发现问题及时纠正；

c)胶片发完后，认真进行质量检查，确认胶片质量合格后，交给下一工序；

d)认真填写“胶片发排记录表”。

5．2．3．2海图胶片发排精度应符合下列要求：

a)内图廓线长度误差不大于0．2ITtIIl；

b)内图廓对角线长度误差不大于0．3mr[1；

c)胶片套合误差小于0．11Tim。
