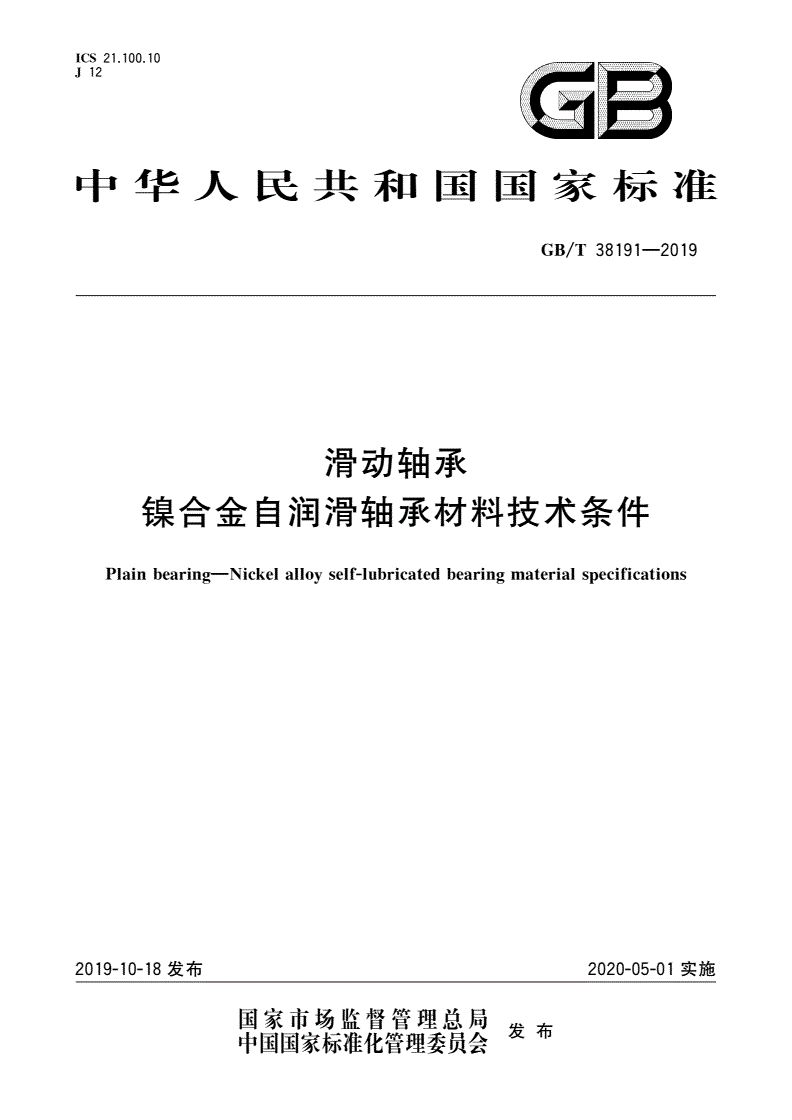

GB/T 38191-2019 滑动轴承 镍合金自润滑轴承材料技术条件

ICS21.100.10

J12

中华人民共和国国家标准

/—

GBT381912019

滑动轴承

镍合金自润滑轴承材料技术条件

—

PlainbearinNickelalloself-lubricatedbearinmaterialsecifications

gygp

2019-10-18发布2020-05-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT381912019

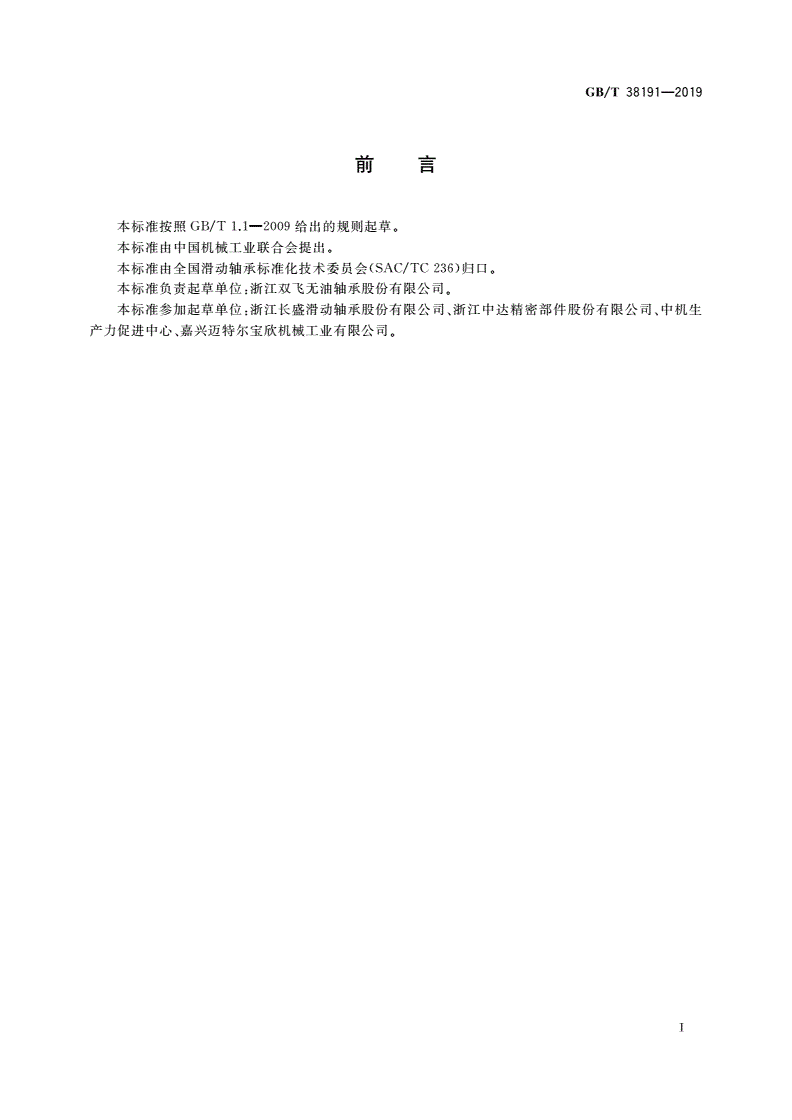

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国机械工业联合会提出。

(/)。

本标准由全国滑动轴承标准化技术委员会SACTC236归口

:。

本标准负责起草单位浙江双飞无油轴承股份有限公司

:、、

本标准参加起草单位浙江长盛滑动轴承股份有限公司浙江中达精密部件股份有限公司中机生

、。

产力促进中心嘉兴迈特尔宝欣机械工业有限公司

Ⅰ

/—

GBT381912019

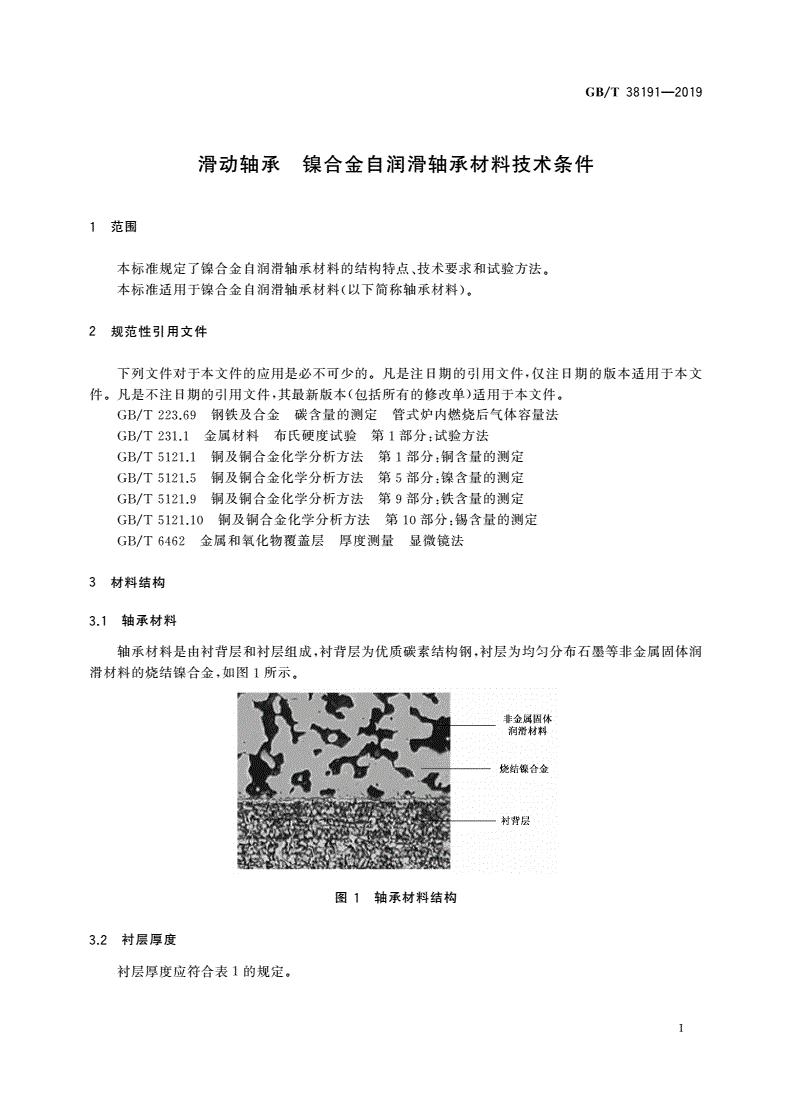

滑动轴承镍合金自润滑轴承材料技术条件

1范围

、。

本标准规定了镍合金自润滑轴承材料的结构特点技术要求和试验方法

()。

本标准适用于镍合金自润滑轴承材料以下简称轴承材料

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/钢铁及合金碳含量的测定管式炉内燃烧后气体容量法

GBT223.69

/:

金属材料布氏硬度试验第部分试验方法

GBT231.11

/:

铜及铜合金化学分析方法第部分铜含量的测定

GBT5121.11

/:

铜及铜合金化学分析方法第部分镍含量的测定

GBT5121.55

/:

铜及铜合金化学分析方法第部分铁含量的测定

GBT5121.99

/:

铜及铜合金化学分析方法第部分锡含量的测定

GBT5121.1010

/金属和氧化物覆盖层厚度测量显微镜法

GBT6462

3材料结构

3.1轴承材料

,,

轴承材料是由衬背层和衬层组成衬背层为优质碳素结构钢衬层为均匀分布石墨等非金属固体润

,。

滑材料的烧结镍合金如图所示

1

图轴承材料结构

1

3.2衬层厚度

衬层厚度应符合表的规定。

1

1

/—

GBT381912019

表1衬层厚度单位为毫米

轴承材料厚1.0~2.0>2.0~6.0>6.0

衬层厚0.3~0.60.4~0.80.8~1.2

3.3衬层成分

3.3.1镍合金化学成分

镍合金化学成分应符合表的规定。

2

()

表2镍合金的化学成分质量分数

元素名称CuFeNiSn

()/

化学成分质量分数%36.0~38.037.0~39.019.0~21.04.0~6.0

:,。

注经供需双方协商可以采用其他的烧结金属合金

3.3.2非金属固体润滑材料成分

非金属固体润滑材料可以是石墨或二硫化钼或二硫化钨或其他固体润滑材料中的一种或几种的混

,()。

合物其重量占衬层总重量的3%~12%参考值

3.4衬背层成分
