CJ/T 453-2014 地铁隧道防淹门

ICS9308099

P65..

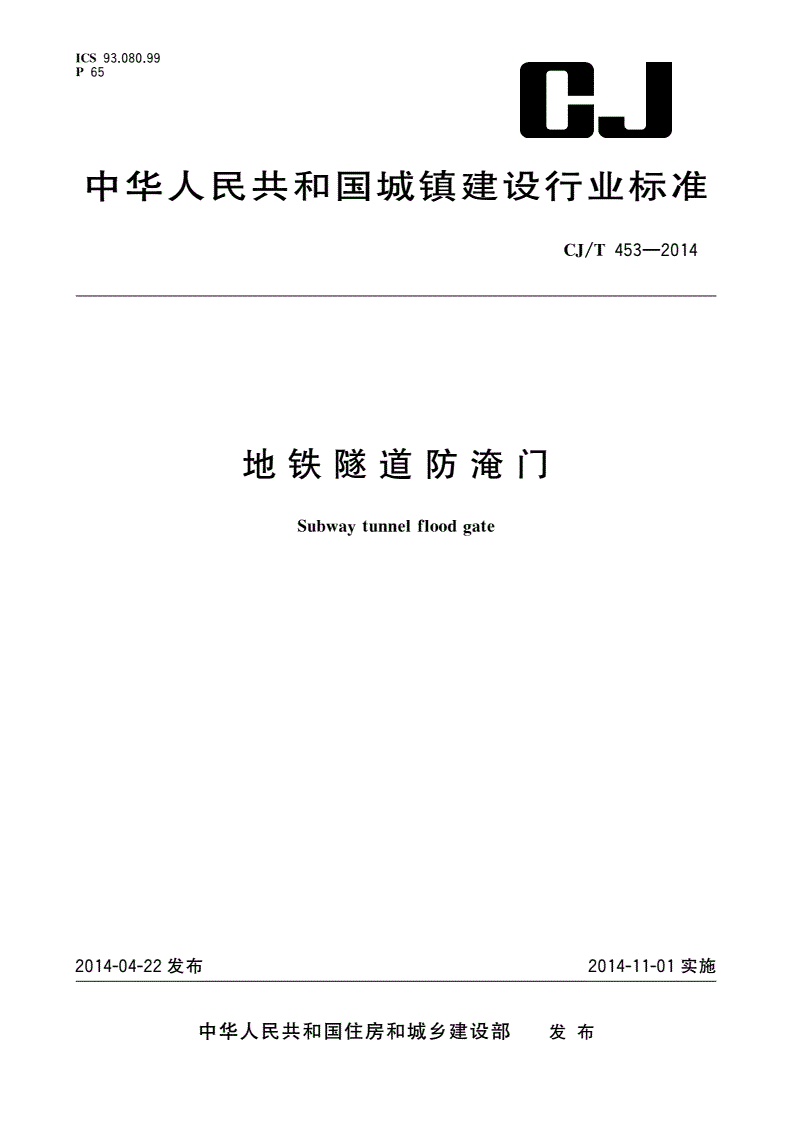

中华人民共和国城镇建设行业标准

CJ/T453—2014

地铁隧道防淹门

Subwaytunnelfloodgate

2014-04-22发布2014-11-01实施

中华人民共和国住房和城乡建设部发布

CJ/T453—2014

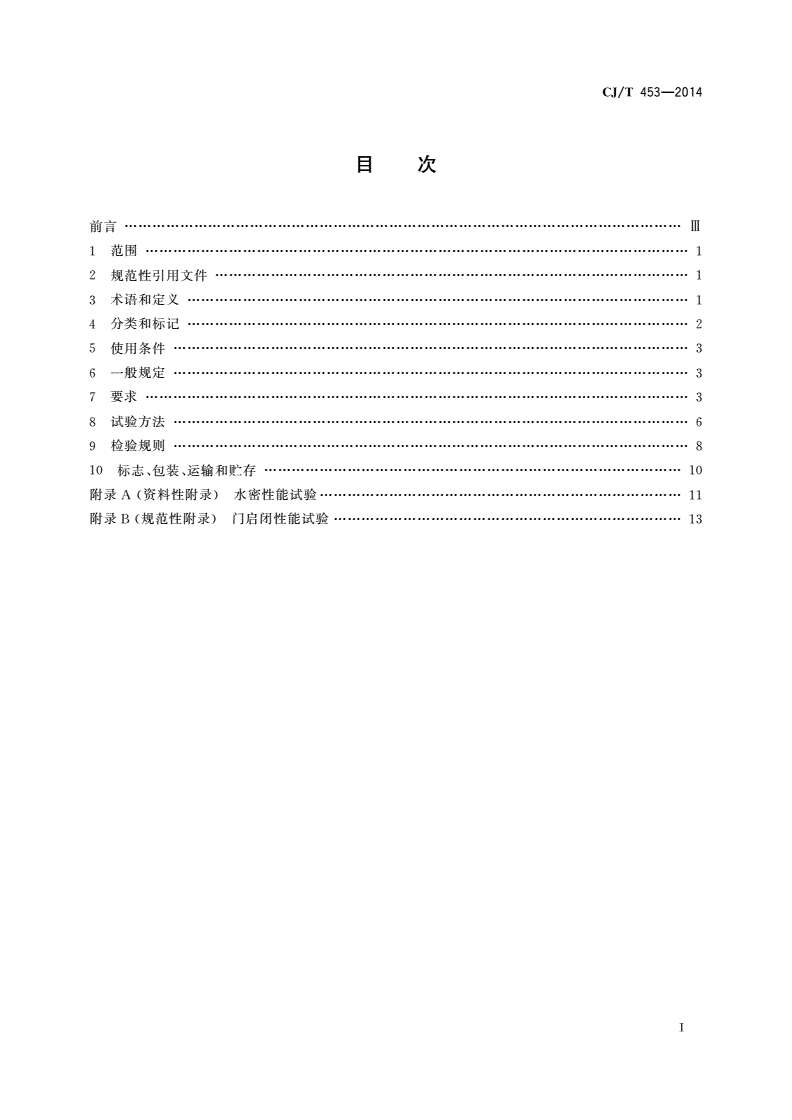

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类和标记

4………………2

使用条件

5…………………3

一般规定

6…………………3

要求

7………………………3

试验方法

8…………………6

检验规则

9…………………8

标志包装运输和贮存

10、、………………10

附录资料性附录水密性能试验

A()……………………11

附录规范性附录门启闭性能试验

B()…………………13

Ⅰ

CJ/T453—2014

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口

。

本标准负责起草单位中国建筑标准设计研究院

:。

本标准参加起草单位上海市地下空间设计研究总院有限公司总参工程兵第四设计研究院广州

:、、

地铁设计研究院有限公司北京城建设计研究总院有限责任公司南京市人防工程监督管理处三门峡

、、、

新华水工机械有限责任公司南京新华人防设备厂

、。

本标准主要起草人张瑞龙卢屹东袁代光刘颖徐胜王挥王阳明郝鲁波黄静华卢昌仪

:、、、、、、、、、、

蒋盛钢高莉萍汪鹏王涛徐虎罗业成张开强谢永龙

、、、、、、、。

Ⅲ

CJ/T453—2014

地铁隧道防淹门

1范围

本标准规定了地铁隧道防淹门的术语和定义分类和标记使用条件一般规定要求试验方法检

、、、、、、

验规则标志包装运输和贮存等

、、、。

本标准适用于下穿水域地铁隧道两端安装的防淹门其他隧道防淹门可参照执行

,。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

碳素结构钢

GB/T700

低合金高强度结构钢

GB/T1591

漆膜附着力测定法

GB/T1720

漆膜耐冲击测定法

GB/T1732

型钢验收包装标志及质量证明书的一般规定

GB/T2101、、

外壳防护等级代码

GB4208(IP)

电气安全术语

GB/T4776

磁性基体上非磁性覆盖层厚度测量磁性法

GB/T4956

水利水电工程钢闸门制造安装及验收规范

GB/T14173、

建筑结构荷载规范

GB50009

钢结构设计规范

GB50017

钢纤维混凝土

JG/T3064

人民防空工程防护设备产品质量检验与施工验收标准

RFJ01—2002

水工金属结构防腐蚀规范

SL105

3术语和定义

下列术语和定义适用于本文件

。

31

.

防淹门floodgate

防止水流涌入车站或隧道的密封门一般由门体启闭装置机械锁定装置和就地控制系统组成在

,、、,

进出水域两端适当位置设置

。

32

.

降落式门liftingdoor

防淹门的门体采用升降启闭方式的门门扇开启后位于隧道上方也称落闸式门

,,。

33

.

平开式门flatopendoor

防淹门的门扇采用平开立转方式启闭的门门扇开启后位于隧道侧面

,。

1

CJ/T453—2014

34

.

门体doormainpart

防淹门中能够实现防淹功能要求的部分主要指门扇门框密封装置

,、、。

35

.

就地控制系统localcontrolsystem

就地控制防淹门启闭的装置

。

36

.

关门时间closingtime

收到关门指令后防淹门自开始运动起至完成关闭操作所经过的时间

,。

37

.

开门时间openingtime

收到开门指令后防淹门自开始运动起至到达最大开度位置所经过的时间

,。

38

.

机械锁定装置mechanicallock

防淹门开启状态时门扇可靠固定的一种机械装置

。

4分类和标记

41分类及代号

.

地铁隧道防淹门按开启方式分为

:

降落式代号为

a),J;

平开式代号为

b),P。

42标记

.

421标记方法

..

--

水头高度

(m)

规格宽高

×(dm)

开启方式

(P、J)

产品代号

(FYM)

422标记示例

..

示例1

:

门洞宽门洞高设计水头高度的降落式防淹门标记为

3800mm,4500mm,20m,:

FYM-J3845-20。

示例2

:

门洞宽门洞高设计水头高度的平开式防淹门标记为

3800mm,4500mm,20m,:

FYM-P3845-20。

2

CJ/T453—2014

5使用条件

防淹门设置及使用环境条件为

:

环境温度

a):5℃~50℃;

环境空气相对湿度

b):≤100%;

电源电压与额定值的偏差不超过交流电源频率与额定值的偏差不超过

c)±15%,±2%;

一般环境下绝缘电阻不应小于潮湿环境下绝缘电阻不应小于

d),1MΩ;,0.5MΩ。

6一般规定

61防淹门主体结构材料

.

防淹门主体结构材料应符合下列要求

:

碳素结构钢应符合的规定其力学性能不应低于钢的指标值

a)GB/T700,Q235B;

低合金结构钢应符合的规定其力学性能不应低于钢的指标值

b)GB/T1591,Q345B;

钢纤维混凝土应符合的规定

c)JG/T3064。

62密封材料

.

防淹门密封橡胶性能指标应符合的规定

GB/T14173。

7要求

71防淹门基本组成

.

防淹门产品由门体启闭装置机械锁定装置就地控制系统个基本部分组成

、、、4。

72门体

.

721外观

..

7211金属结构件

...

构件表面应光洁不应有毛刺开裂锐角及流挂露底皱皮剥落锈蚀和明显色差

,、、、、、、。

7212金属面板

...

金属面板应符合下列要求

:

板面不应有残留物和污物

a);

涂层和镀层不应有裂纹剥落划痕擦伤和锈蚀

b)、、、;

面板拼接处应平整顺直

c)、。

722尺寸

..

防淹门组装尺寸允许偏差应符合表的规定

1。

3

CJ/T453—2014

表1防淹门组装尺寸允许偏差

允许偏差

序号检测项目

mm

降落式
