DB64/T 1992-2024 地理实体空间数据质量检验技术规程

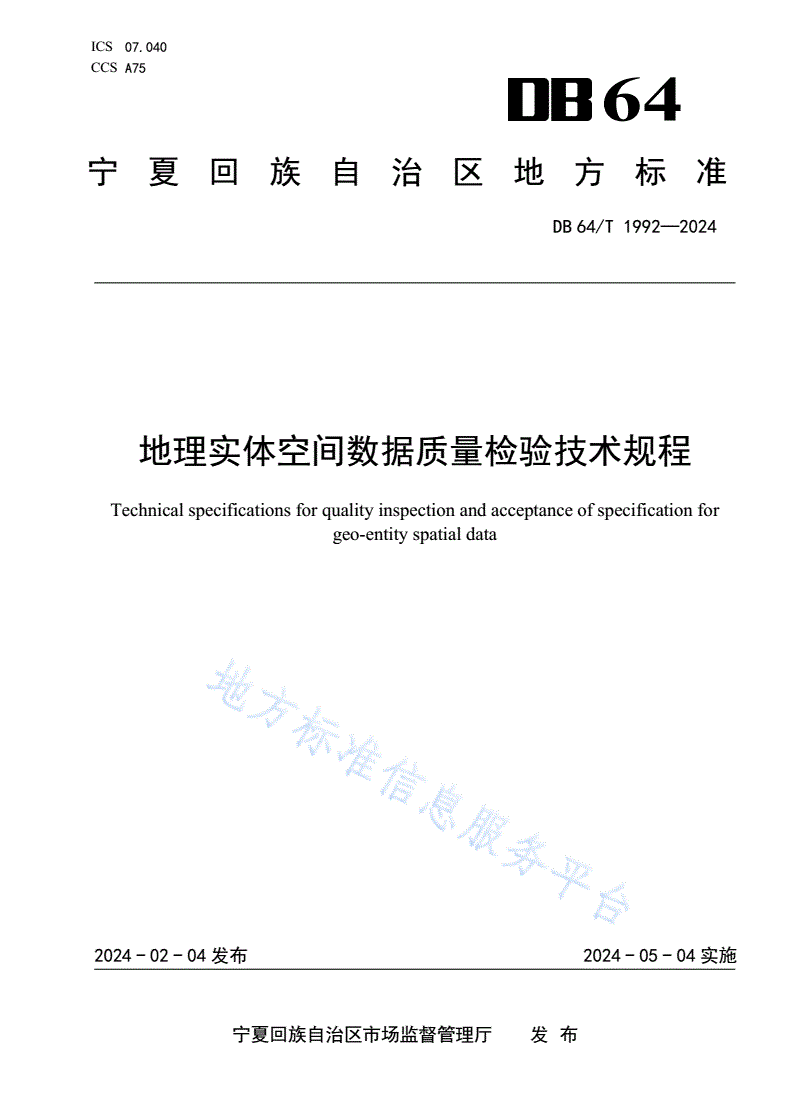

ICS07.040

CCSA75

64

宁夏回族自治区地方标准

DB64/T1992—2024

地理实体空间数据质量检验技术规程

Technicalspecificationsforqualityinspectionandacceptanceofspecificationfor

geo-entityspatialdata

2024-02-04发布2024-05-04实施

宁夏回族自治区市场监督管理厅发布

DB64/T1992—2024

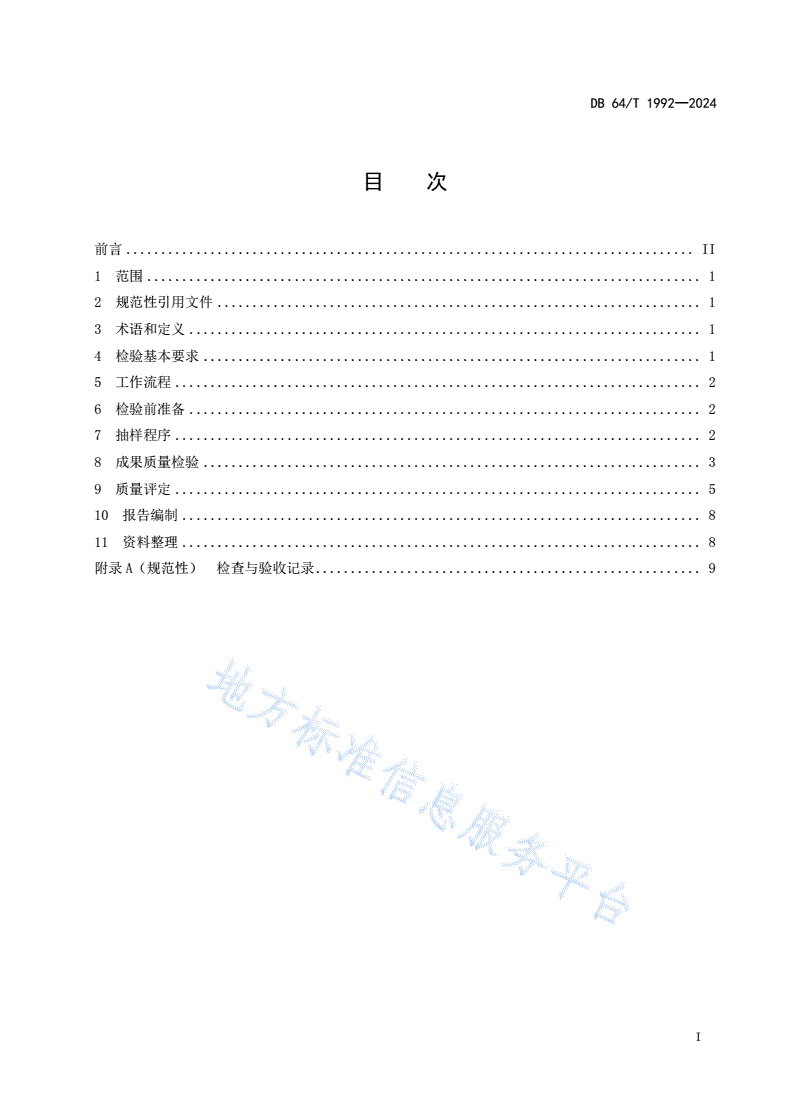

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4检验基本要求.......................................................................1

5工作流程...........................................................................2

6检验前准备.........................................................................2

7抽样程序...........................................................................2

8成果质量检验.......................................................................3

9质量评定...........................................................................5

10报告编制..........................................................................8

11资料整理..........................................................................8

附录A（规范性）检查与验收记录.......................................................9

I

DB64/T1992—2024

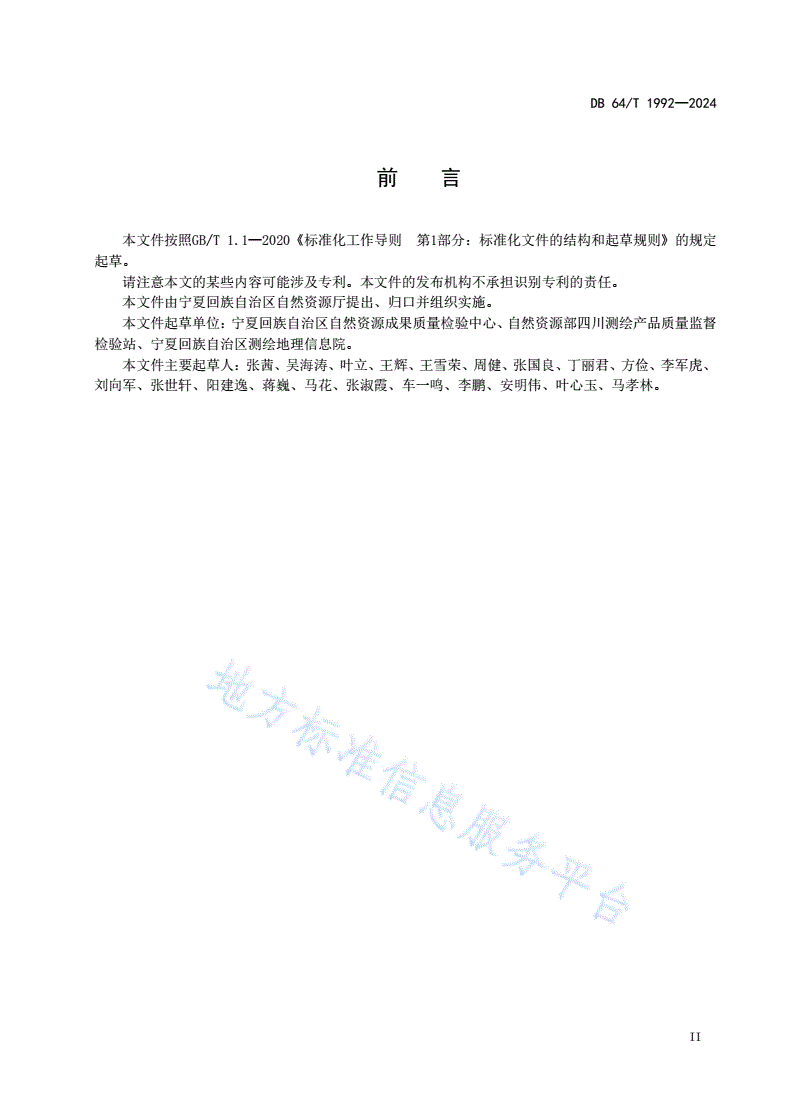

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由宁夏回族自治区自然资源厅提出、归口并组织实施。

本文件起草单位：宁夏回族自治区自然资源成果质量检验中心、自然资源部四川测绘产品质量监督

检验站、宁夏回族自治区测绘地理信息院。

本文件主要起草人：张茜、吴海涛、叶立、王辉、王雪荣、周健、张国良、丁丽君、方俭、李军虎、

刘向军、张世轩、阳建逸、蒋巍、马花、张淑霞、车一鸣、李鹏、安明伟、叶心玉、马孝林。

II

DB64/T1992—2024

地理实体空间数据质量检验技术规程

1范围

本文件规定了地理实体空间数据检查验收基本要求、工作流程、检验前准备、抽样程序、成果质量

检验、质量评定、报告编制和资料整理。

本文件适用地理实体空间数据成果的质量检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T18316数字测绘成果质量检查与验收

GB/T37118地理实体空间数据规范

DB64/T1987地理实体数据规范

DB64/T1988地理实体数据生产规程

3术语和定义

GB/T18316和GB/T37118所界定的以及下列术语和定义适用于本文件。

地理实体数据Geo-entitydata

地理实体在计算机系统中的数字化描述，包括图元、实体属性及实体关系数据三部分。

注：图元为地理实体的几何构成单元，一个实体包含一个（类）或多个（类）图元；实体属性数据包括基本属性数

据及扩展属性数据；实体关系数据包括空间关系、类属关系、时间关联关系以及几何构成关系数据等。

单位成果item

为实施检查、验收而划分的基本单位。

批成果lot

同一技术要求下生产的同一任务区的单位成果集合。

[来源：GB/T18316-2008，2.2，有修改]

批量lotsize

批成果中单位成果的数量。

4检验基本要求

两级检查一级验收

1

DB64/T1992—2024

成果质量通过“两级检查、一级验收”方式进行控制，成果应依次通过生产单位作业部门的过程检

查、生产单位质量管理部门的最终检查和生产委托方或具有相应资质的质量检验机构的质量验收，各级

检查工作应独立进行，不应省略、代替或颠倒顺序。检查及验收过程中，还要依据相关的法律法规、现

行国家标准和行业标准、已审批的项目专业技术设计书等技术文件。

过程检查

过程检查应符合以下要求：

a)过程检查对成果资料进行100％内业检查，外业检查比例不得低于30％，并应做好检查记录；

b)检查出的问题，修改情况及复查的结果应在检查记录中记录并签字；

c)过程检查记录随成果资料一并提交生产单位质量管理部门；

d)经过程检查未达到质量要求的，成果资料应全部退回处理；

e)退回处理后的成果资料应重新进行过程检查。

最终检查

最终检查应符合以下要求：

a)成果通过过程检查后，才能进行最终检查；

b)最终检查对成果资料进行100％内业检查，外业检查比例不得低于10％，且原则上与过程检查

的外业检查成果不应重复；

c)检查出的问题，修改情况及复查的结果应在检查记录中记录并签字；

d)最终检查应审核过程检查记录；

e)最终检查未达到质量要求的，成果资料应全部退回处理，处理后的成果资料须重新执行最终检

查，直至合格为止；

f)最终检查完成后，应进行单位成果质量等级评定，并编写检查报告，检查记录及检查报告随成

果一并提交验收。

验收

验收应符合以下要求：

a)成果经最终检查合格后，才能进行验收；

b)检查出的问题、错误及复查的结果应在检查记录中记录并签字确认；

c)验收应审核最终检查记录及报告；

d)验收不合格的批成果退回处理，并重新提交验收。重新验收时，应重新抽样；

e)验收合格后，应编写检验报告。

5工作流程

检验工作流程包括检验前准备、抽样、成果质量检验、质量评定、报告编制和资料整理。

6检验前准备

检验前应收集相关技术资料及标准，明确检验内容和方法，制定下一步工作计划。必要时，应根据

需要编制验收方案。

7抽样程序

2

DB64/T1992—2024

单位成果确定

地理实体空间数据成果按照市、县（区）或专题单元组织，以数据库（数据集或数据层）为单位成

果。

单位成果总量确定

依据项目相关技术文档及成果组织目录及方式，确定单位成果总数。当成果中包括多个类型、等级

的数据成果时，应分别统计各类型、等级单位成果总数。

检验批量、批次确定

当检验的单位成果总数大于200时，应划分检验批次。批次划分时应尽量保证实体完整，并考虑生

产单位、生产方式、生产时间、地形类别等情况，使批次数最小，各批次批量尽量均匀。

样本量确定

按不同类型、等级分别抽取样本。样本量的确定按GB/T18316的相关要求执行。

抽样

7.5.1抽样一般采用简单随机抽样方式、也可根据生产单位、生产方式、生产时间、地形类别和困难

类别等因素，采取分层、分组、分批次随机抽样方式。

7.5.2核实检验成果资料完整性，当检验成果资料不完整，对检验工作的实施存在影响时，停止抽样。

样本资料应包括技术设计书、技术总结、成果质量检查报告及相应检查记录、成果数据及其元数据、其

他相关资料。

8成果质量检验

质量元素

地理实体数据成果质量元素见表1，根据技术设计、成果类型或用途等具体情况，可以扩充或调整。

表1质量元素

质量元素质量元素描述

以数据的形式表示地理实体数据要素在真实世界的时空参考基准，检查数据大地基准、高程基

时空基准

准、时间基准和投影参考正确性

时间精度要素时间属性与时间关系的准确性

几何精度几何形态的精确度

表达实体空间身份编码的唯一性、正确性，实体类别代码的正确性，实体类属关系、时间关联关

属性精度

系和其他属性值的正确性

实体粒度信息表示正确性，模型精细度，纹理精细度，空间粒度表示，几何图形与图元表示正确

表征质量

性

完整性实体多余和遗漏的情况

数据格式、数据文件、文件命名的符合性，数据集（层）定义、命名、数据组织的符合性，属性

逻辑一致性

项定义的符合性和实体拓扑关系的正确性

元数据元数据属性项定义的正确性、属性项完整性和数据内容的正确性

3

DB64/T1992—2024

表1质量元素（续）

质量元素质量元素描述

附件质量文档资料的完整性、正确性

质量子元素

地理实体数据成果质量子元素、检验内容及方法见表2。

表2地理实体数据成果质量子元素、检验内容及方法

质量元素质量子元素检验内容检验方法

大地基准检查大地基准是否符合要求核查分析

高程基准检查高程基准是否符合要求核查分析

时空基准

时间基准检查时间基准是否符合要求核查分析

投影参数检查投影参数是否符合要求核查分析

区域时序化
