FZ/T 52035-2014 抗菌涤纶短纤维

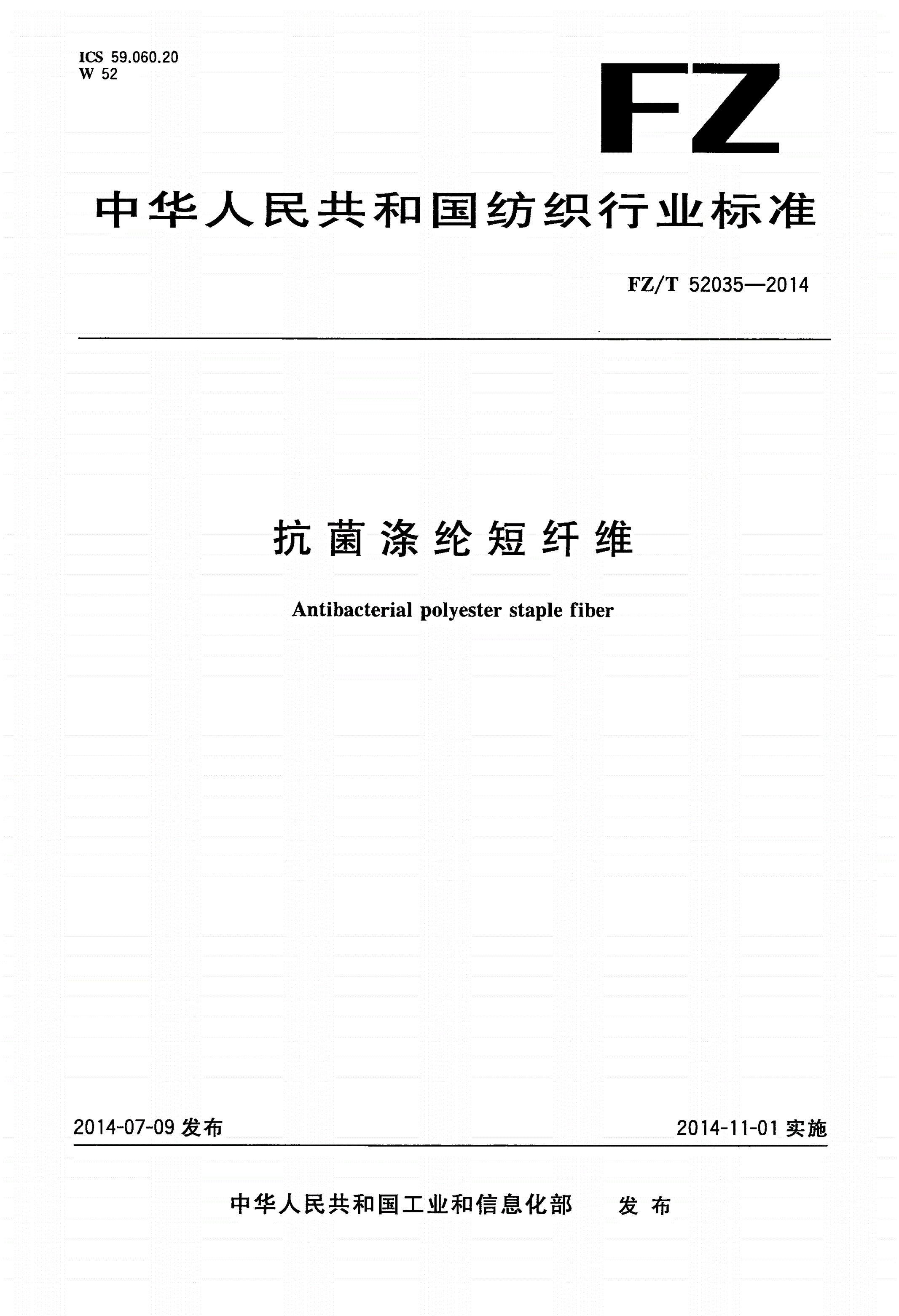

ICS59.060.20

W52

中华人民共和国纺织行业标准

/—

FZT520352014

抗菌涤纶短纤维

Antibacterialolesterstalefiber

pyp

2014-07-09发布2014-11-01实施

中华人民共和国工业和信息化部发布

/—

FZT520352014

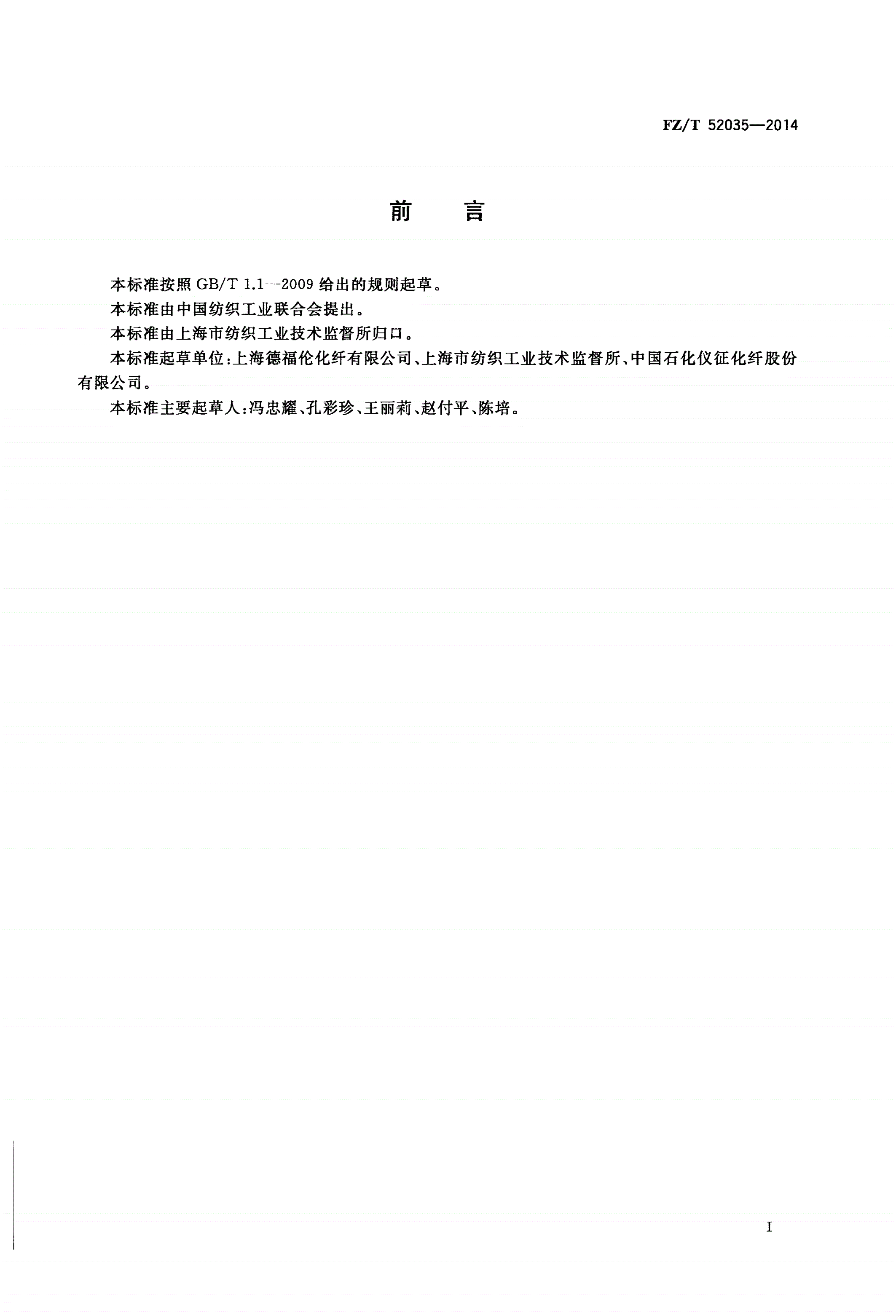

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国纺织工业联合会提出。

本标准由上海市纺织工业技术监督所归口。

:、、

本标准起草单位上海德福伦化纤有限公司上海市纺织工业技术监督所中国石化仪征化纤股份

有限公司。

:、、、、。

本标准主要起草人冯忠耀孔彩珍王丽莉赵付平陈培

Ⅰ

/—

FZT520352014

抗菌涤纶短纤维

1范围

、、、、

本标准规定了抗菌涤纶短纤维产品的术语和定义分类和标识技术要求试验方法检验规则和标

、、、。

志包装运输贮存的要求

,,、

本标准适用于添加以银离子为主要抗菌成分的抗菌剂名义线密度0.9dtex~3.2dtex圆形截面

,,,。、

十字异形截面半消光本色非填充用抗菌涤纶短纤维其他抗菌剂规格或类型的抗菌涤纶短纤维可

参照使用。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/:

纺织纺织材料性能和试验术语第部分纤维和纱线

GBT3291.11

/:

纺织纺织材料性能和试验术语第部分通用

GBT3291.33

/:

纺织品化学纤维第部分属名

GBT4146.11

/:

纺织品化学纤维第部分检验术语

GBT4146.33

/化学纤维回潮率试验方法

GBT6503

/化学纤维含油率试验方法

GBT6504

/数值修约规则与极限数值的表示和判定

GBT8170

/()

GBT14190纤维级聚酯切片PET试验方法

/化学纤维短纤维取样方法

GBT14334

/化学纤维短纤维线密度试验方法

GBT14335

/化学纤维短纤维长度试验方法

GBT14336

/化学纤维短纤维拉伸性能试验方法

GBT14337

/化学纤维短纤维卷曲性能试验方法

GBT14338

/化学纤维短纤维疵点试验方法

GBT14339

/合成短纤维比电阻试验方法

GBT14342

/:

纺织品抗菌性能的评价第部分振荡法

GBT20944.33

/化学纤维异形度试验方法

FZT50002

/涤纶短纤维干热收缩率试验方法

FZT50004

3术语和定义

/、/、/和/界定的以及下列术语和定义适用于本

GBT3291.1GBT3291.3GBT4146.1GBT4146.3

文件。

3.1

抗菌涤纶短纤维antibacterialolesterstalefiber

pyp

,。

在聚合或纺丝过程中添加抗菌物质纺制而成的涤纶短纤维

1

/—

FZT520352014

3.2

成形度dereeoffiberformin

gg

,。

观察若干纤维的截面其中符合规定形状的纤维所占的比例

4分类和标识

4.1产品分类

,:

抗菌涤纶短纤维按截面形状和名义线密度分成如下类别

———圆形抗菌涤纶短纤维:;

0.9dtex~2.1dtex

———十字形抗菌涤纶短纤维:;。

1.4dtex~<2.2dtex2.2dtex~3.2dtex

4.2产品标识

、。();

4.2.1产品规格以纤维的名义线密度名义切断长度表示线密度单位为分特dtex切断长度单位为

毫米()。

mm

:,、。

示例1.11dtex×38mm其中1.11dtex表示名义线密度38mm表示名义切断长度

、()。

4.2.2产品按产品规格截面形状圆形截面时可省略和光泽来标识

示例:1.56dtex×38mm十字形半消光抗菌涤纶短纤维。

5技术要求

5.1产品分等

、、,。

产品分为优等品一等品合格品三个等级低于合格品等级的产品为等外品

5.2性能项目和指标

、。

见表表

12

表1圆形半消光抗菌涤纶短纤维性能项目和指标

0.9dtex~2.1dtex

序号项目

优等品一等品合格品

断裂强度/(/)

1cNdtex≥4.504.204.00

断裂伸长率/aM±7.0M±10.0

2%M±6.011

1

3线密度偏差率/%±3.0±4.0±8.0

4长度偏差率/%±3.0±6.0±10.0

5超长纤维率/%≤0.61.03.0

倍长纤维含量/(/)

6m100≤2.03.015.0

gg

疵点含量/(/)

7m100≤5.015.030.0

gg

/(/)b

8卷曲数个25mmM±2.5M±3.5

22

卷曲率/cM±3.5

9%M±2.53

3

干热收缩率/dM±3.0

10180℃%
