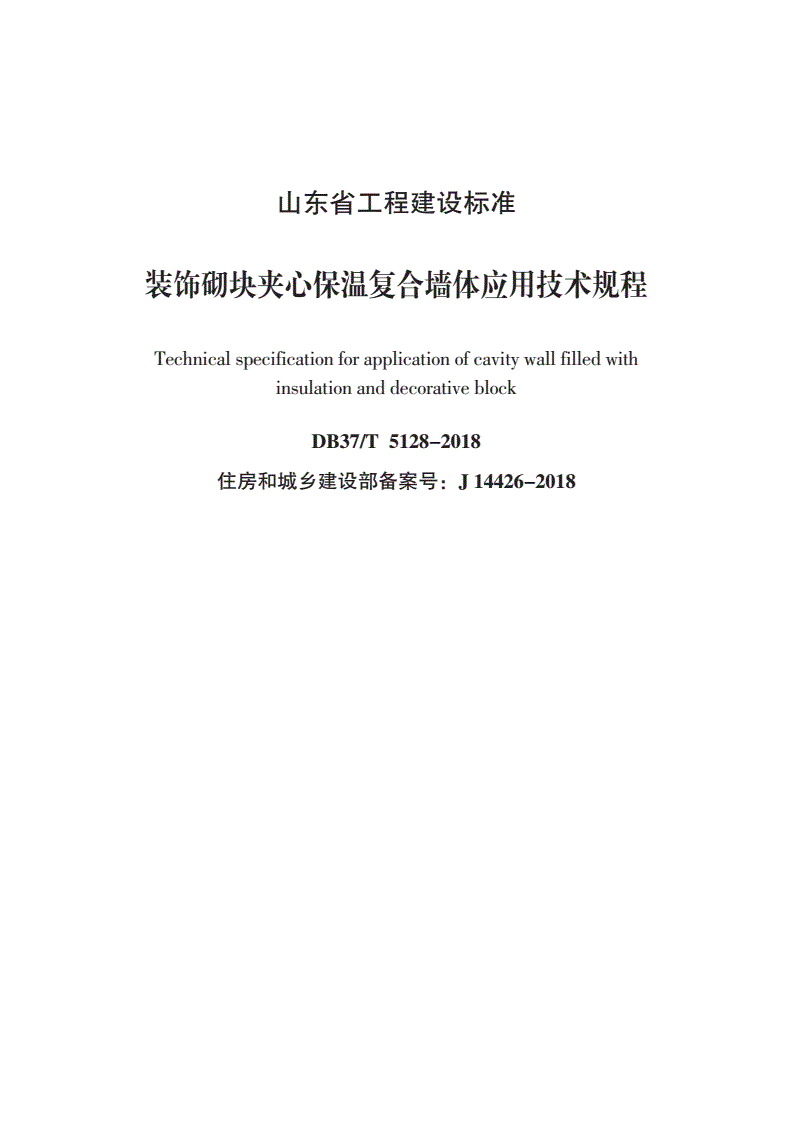

DB37/T 5128-2018 装饰砌块夹心保温复合墙体应用技术规程

山东省工程建设标准

装饰砌块夹心保温复合墙体应用技术规程

Technicalspecificationforapplicationofcavitywallfilledwith

insulationanddecorativeblock

DB37/T5128-2018

住房和城乡建设部备案号：J14426-2018

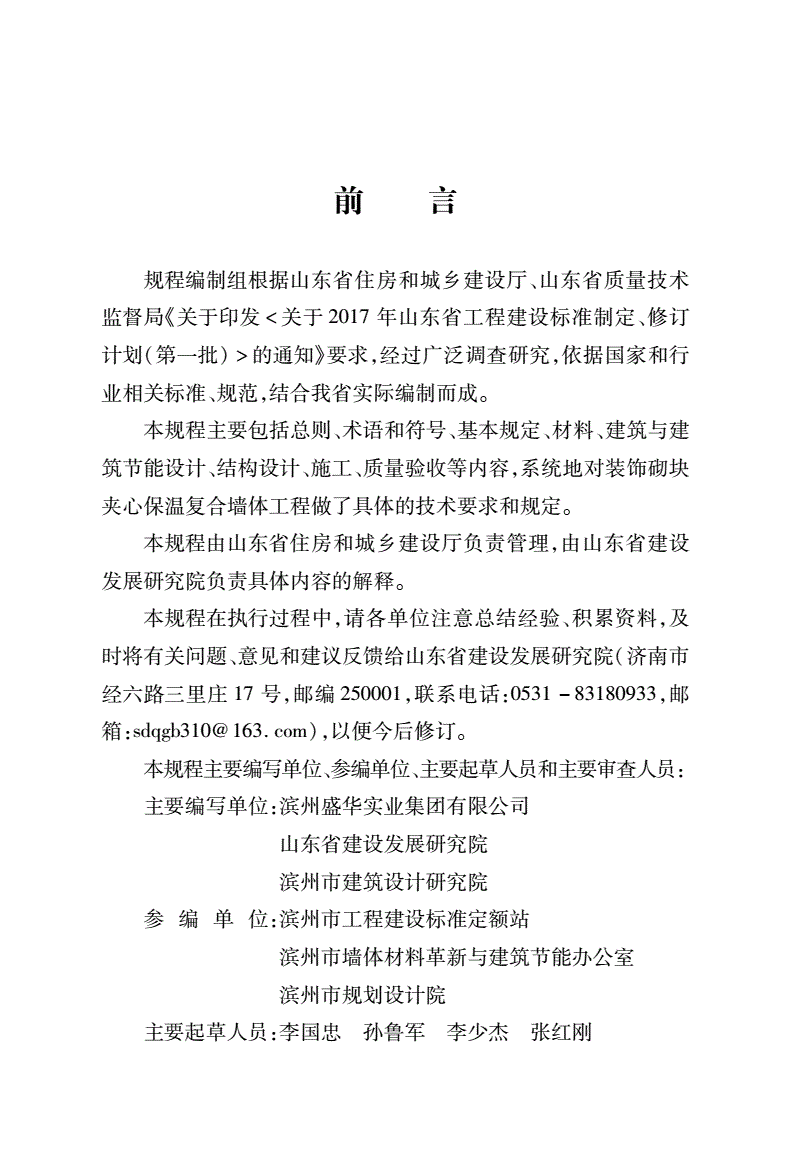

前言

规程编制组根据山东省住房和城乡建设厅、山东省质量技术

监督局《关于印发＜关于２０１７年山东省工程建设标准制定、修订

计划（第一批）＞的通知》要求，经过广泛调查研究，依据国家和行

业相关标准、规范，结合我省实际编制而成。

本规程主要包括总则、术语和符号、基本规定、材料、建筑与建

筑节能设计、结构设计、施工、质量验收等内容，系统地对装饰砌块

夹心保温复合墙体工程做了具体的技术要求和规定。

本规程由山东省住房和城乡建设厅负责管理，由山东省建设

发展研究院负责具体内容的解释。

本规程在执行过程中，请各单位注意总结经验、积累资料，及

时将有关问题、意见和建议反馈给山东省建设发展研究院（济南市

经六路三里庄１７号，邮编２５０００１，联系电话：０５３１－８３１８０９３３，邮

箱：ｓｄｑｇｂ３１０＠１６３．ｃｏｍ），以便今后修订。

本规程主要编写单位、参编单位、主要起草人员和主要审查人员：

主要编写单位：滨州盛华实业集团有限公司

山东省建设发展研究院

滨州市建筑设计研究院

参编单位：滨州市工程建设标准定额站

滨州市墙体材料革新与建筑节能办公室

滨州市规划设计院

主要起草人员：李国忠孙鲁军李少杰张红刚

于淑芳安强张丙光王兴锋

谭建华赵骋周青张美华

赵训江香玉贺敏杜艳红

张乐董玉刚王成张伟伟

唐福辉

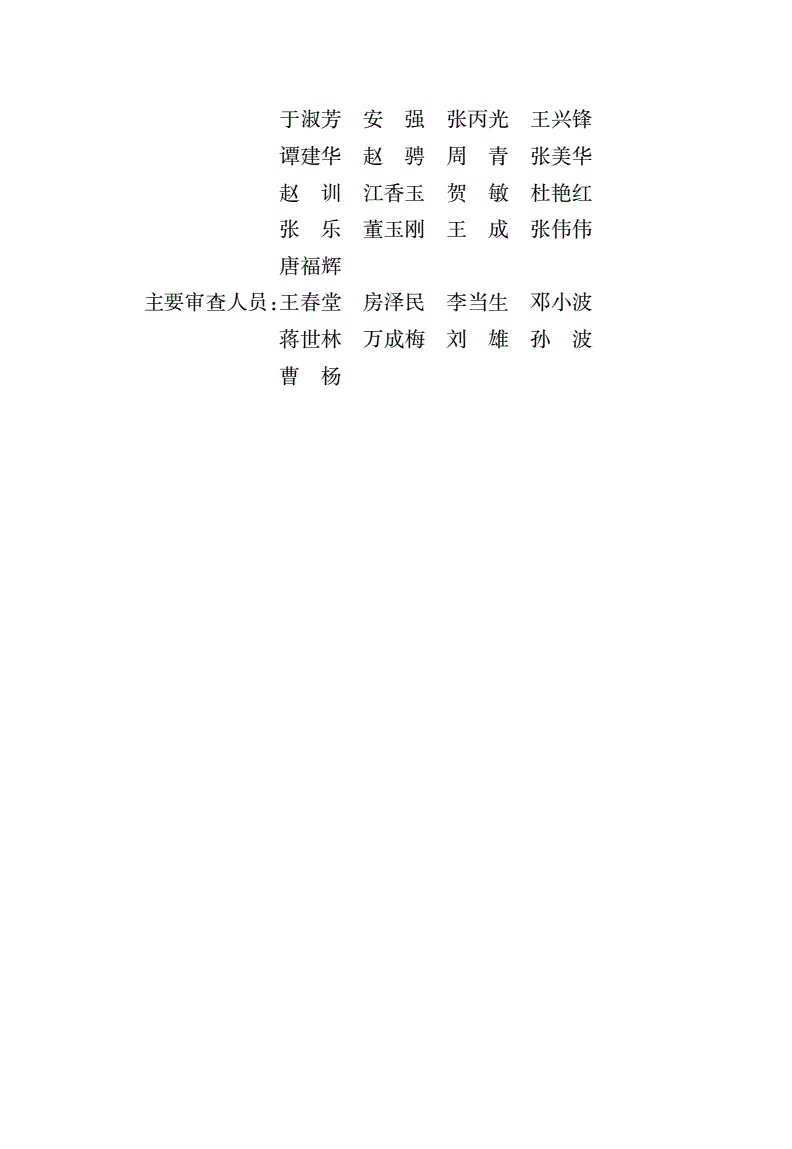

主要审查人员：王春堂房泽民李当生邓小波

蒋世林万成梅刘雄孙波

曹杨

目次

１总则!!!!!!!!!!!!!!!!!!!!!!!１

２术语和符号!!!!!!!!!!!!!!!!!!!!２

２．１术语!!!!!!!!!!!!!!!!!!!!!２

２．２符号!!!!!!!!!!!!!!!!!!!!!３

３基本规定!!!!!!!!!!!!!!!!!!!!!５

４材料!!!!!!!!!!!!!!!!!!!!!!!６

４．１墙体材料!!!!!!!!!!!!!!!!!!!!６

４．２砌筑砂浆!!!!!!!!!!!!!!!!!!!!７

４．３保温材料!!!!!!!!!!!!!!!!!!!!７

４．４拉结件!!!!!!!!!!!!!!!!!!!!１０

４．５配套材料!!!!!!!!!!!!!!!!!!!１１

５建筑与建筑节能设计!!!!!!!!!!!!!!!!１２

５．１建筑设计!!!!!!!!!!!!!!!!!!!１２

５．２建筑节能设计!!!!!!!!!!!!!!!!!１３

５．３建筑构造!!!!!!!!!!!!!!!!!!!１５

６结构设计!!!!!!!!!!!!!!!!!!!!!１７

６．１一般规定!!!!!!!!!!!!!!!!!!!１７

６．２构件设计!!!!!!!!!!!!!!!!!!!１８

６．３构造要求!!!!!!!!!!!!!!!!!!!１９

７施工!!!!!!!!!!!!!!!!!!!!!!!２１

７．１一般规定!!!!!!!!!!!!!!!!!!!２１

７．２施工准备!!!!!!!!!!!!!!!!!!!２１

７．３砌筑要求!!!!!!!!!!!!!!!!!!!２２

７．４施工现场安全措施!!!!!!!!!!!!!!!!２４

８质量验收!!!!!!!!!!!!!!!!!!!!!２６

８．１一般规定!!!!!!!!!!!!!!!!!!!２６

８．２主控项目!!!!!!!!!!!!!!!!!!!２６

８．３一般项目!!!!!!!!!!!!!!!!!!!２７

８．４工程验收!!!!!!!!!!!!!!!!!!!２８

本规程用词说明!!!!!!!!!!!!!!!!!!!３０

引用标准名录!!!!!!!!!!!!!!!!!!!!３１

附：条文说明!!!!!!!!!!!!!!!!!!!!!３３

Ｃｏｎｔｅｎｔｓ

１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!!!１

２ＴｅｒｍｓａｎｄＳｙｍｂｏｌｓ!!!!!!!!!!!!!!!２

２．１Ｔｅｒｍｓ!!!!!!!!!!!!!!!!!!２

２．２Ｓｙｍｂｏｌｓ!!!!!!!!!!!!!!!!!３

３ＢａｓｉｃＲｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!５

４Ｍａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!!!!６

４．１ＢｕｌｋＭａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!６

４．２ＭａｓｏｎｒｙＭｏｒｔａｒ!!!!!!!!!!!!!!７

４．３ＴｈｅｒｍａｌＩｎｓｕｌａｔｉｎｇＭａｔｅｒｉａｌｓ!!!!!!!!!７

４．４Ｔｉｅ!!!!!!!!!!!!!!!!!!!１０

４．５ＳｕｐｐｏｒｔｉｎｇＭａｔｅｒｉａｌｓ!!!!!!!!!!!!１１

５ＤｅｓｉｇｎｏｆＡｒｃｈｉｔｅｃｔｕｒａｌａｎｄＥｎｅｒｇｙＳａｖｉｎｇ!!!!!１２

５．１ＢｕｉｌｄｉｎｇＤｅｓｉｇｎ!!!!!!!!!!!!!!!１２

５．２ＥｎｅｒｇｙＳａｖｉｎｇＤｅｓｉｇｎ!!!!!!!!!!!１３

５．３ＢｕｉｌｄｉｎｇＣｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!１５

６ＣｏｎｓｔｒｕｃｔｉｏｎＤｅｓｉｇｎ!!!!!!!!!!!!!!１７

６．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!１７

６．２ＤｅｓｉｇｎｏｆＳｔｒｕｃｔｕｒａｌＭｅｍｂｅｒｓ!!!!!!!!１８

６．３ＳｔｒｕｃｔｕｒａｌＤｅｔａｉｌｉｎｇ!!!!!!!!!!!!１９

７Ｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!!２１

７．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!２１

７．２ＣｏｎｓｔｒｕｃｔｉｏｎＰｒｅｐａｒａｔｉｏｎ!!!!!!!!!!２１

７．３ＭａｓｏｎｒｙＲｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!２２

７．４ＣｏｎｓｔｒｕｃｔｉｏｎＳｉｔｅＳａｆｅｔｙＭｅａｓｕｒｅｓ!!!!!!!２４

８ＱｕａｌｉｔｙＡｃｃｅｐｔａｎｃｅ!!!!!!!!!!!!!!!２６

８．１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!２６

８．２ＭａｓｔｅｒＩｔｅｍｓ!!!!!!!!!!!!!!!２６

８．３ＧｅｎｅｒａｌＩｔｅｍｓ!!!!!!!!!!!!!!２７

８．４ＥｎｇｉｎｅｅｒｉｎｇＡｃｃｅｐｔａｎｃｅ!!!!!!!!!!２８

ＥｘｐｌａｎａｔｉｏｎｏｆＷｏｒｄｉｎｇｉｎＴｈｉｓＳｅｃｉｆｉｃａｔｉｏｎ!!!!!!!３０

ＬｉｓｔｏｆＱｕｏｔｅｄＳｔａｎｄａｒｄｓ!!!!!!!!!!!!!!３１

Ａｄｄｉｔｉｏｎ：ＥｘｐｌａｎａｔｉｏｎｏｆＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!３３

１范围

１．０．１为规范装饰砌块夹心保温复合墙体建筑的应用，满足建筑

保温与结构一体化技术的需要，做到技术先进、经济合理、安全适

用，确保工程质量，结合我省实际，制定本规程。

１．０．２本规程适用于我省抗震设防烈度８度及８度以下地区装

饰砌块夹心保温复合墙体建筑的设计、施工及验收。

１．０．３装饰砌块夹心保温复合墙体建筑的设计、施工及验收，除

应符合本规程外，尚应符合国家、行业及地方有关标准、规范的规

定。

１

２术语和符号

２．１术语

２．１．１装饰砌块夹心保温复合墙体ｃａｖｉｔｙｗａｌｌｆｉｌｌｅｄｗｉｔｈｉｎｓｕｌａ

ｔｉｏｎａｎｄｄｅｃｏｒａｔｉｖｅｂｌｏｃｋ

在装饰砌块外叶墙与内叶墙预留连续空腔内填充夹心保温材

料，并在内、外叶墙之间设置拉结件连接，所形成的集保温、装饰、

围护于一体的复合墙体。

２．１．２建筑保温与结构一体化技术ｂｕｉｌｄｉｎｇｉｎｓｕｌａｔｉｏｎａｎｄｓｔｒｕｃ

ｔｕｒｅｉｎｔｅｇｒａｔｉｏｎｔｅｃｈｎｏｌｏｇｙ

集建筑保温与墙体围护功能于一体，能够实现保温层与建筑

结构同步施工完成的技术。

２．１．３装饰混凝土砌块ｄｅｃｏｒａｔｉｖｅｃｏｎｃｒｅｔｅｂｌｏｃｋ

产品自身带有装饰功能的混凝土砌块，包括劈裂、彩色、凿毛、

条纹、磨光、鼓形、模塑、露集料和仿旧等预先经过饰面加工的砌

块，简称装饰砌块。

２．１．４外叶墙ｏｕｔｅｒｌｅａｆｗａｌｌ

在夹心保温复合墙体结构中，作为装饰层的外侧砌块墙体，称

为外叶墙。

２．１．５内叶墙ｉｎｎｅｒｌｅａｆｗａｌｌ

在夹心保温复合墙体结构中，设置在内侧，作为主体结构的承

重墙体（砌块墙体或剪力墙）或填充墙，称为内叶墙。

２．１．６夹心保温材料ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｎｇｍａｔｅｒｉａｌ

填充在内、外叶墙中间，用于提高墙体保温性能的现场浇注类

材料或板状类材料。

２．１．７现场浇注脲醛树脂泡沫保温材料ｕｒｅａ－ｆｏｒｍａｌｄｅｈｙｄｅ

（ＵＦ）ｒｅｓｉｎｐｏｕｒｉｎｇｆｏａｍｉｎｓｕｌａｔｉｏｎｍａｔｅｒｉａｌｓ

以脲醛树脂、发泡剂、外加剂为原料，按比例溶于水，在施工现

２

场通过压缩空气的冲击作用产生泡沫，具有良好保温性能的泡沫

材料。

２．１．８拉结件ｔｉｅ

两端分别设置在内、外叶墙灰缝中，用于连接内、外叶墙的经

防腐处理的金属连接件。

２．１．９外叶墙控制缝ｃｏｎｔｒｏｌｊｏｉｎｔ

把外叶墙体分割成若干个独立墙肢的缝，以使墙肢对平面内

自由变形以及平面外的作用有一定的抵抗能力。

２．１．１０夹心墙的高厚比ｒａｔｉｏｏｆｈｅｉｇｈｔｔｏｔｈｉｃｋｎｅｓｓｏｆｃａｖｉｔｙｗａｌｌ

ｗｉｔｈｉｎｓｕｌａｔｉｏｎ

夹心墙的计算高度（Ｈ０）与有效厚度（ｈｅ）之比。

２．２符号

Ａｎ———内叶墙截面毛面积；

Ａｗ———外叶墙截面毛面积；

Ｂ———装饰砌块宽度；

ＦＢ———夹心墙热桥部位的面积；

ＦＰ———夹心墙主体部位的面积；

ｆｔｍ，ｋ———砌体沿通缝截面弯曲抗拉强度标准值；

Ｈ———装饰砌块高度；

Ｈ０———夹心墙计算高度；

ｈｅ———夹心墙有效厚度；

ｈｎ———内叶墙横截面厚度；

ｈｗ———外叶墙横截面厚度；

Ｋｍ———夹心墙平均传热系数；

Ｌ———装饰砌块长度；

ＭＵ———块体强度等级；

Ｍ（Ｍｂ）———砂浆强度等级；

３

Ｍｋ———由风荷载引起的叶墙弯矩标准值；

Ｓ———拉结件之间距离；

Ｗ———叶墙截面抵抗矩；

Β———墙柱的高厚比；

［β］———墙柱的允许高厚比；

λ———导热系数；

ρ———表观密度；

σ———叶墙轴向压力标准值；

φ———水蒸气渗透系数；

ω———吸水率。

４

３基本规定

３．０．１装饰砌块夹心保温复合墙体应按非组合墙体形式进行设

计。承重夹心墙内叶墙应为承重叶墙、外叶墙应为非承重叶墙；非

承重夹心墙（填充墙）内、外叶墙均应为非承重墙。

３．０．２装饰砌块夹心保温复合墙体应依据其功能要求分别进行

建筑设计、建筑节能设计以及结构与构造设计。

３．０．３装饰砌块夹心保温复合墙体内叶墙，应按国家标准《砌体

结构设计规范》ＧＢ５０００３、《混凝土结构设计规范》ＧＢ５００１０、《建

筑抗震设计规范》ＧＢ５００１１等相关标准进行结构设计，并采取相

应的抗震措施。

３．０．４装饰砌块夹心保温复合墙体的夹层厚度不宜大于１２０ｍｍ，

内、外叶墙应由拉结件拉结。

３．０．５装饰砌块夹心保温复合墙体建筑的外叶墙可由楼层挑板

作为横向支承。

３．０．６装饰砌块夹心保温复合墙体的外叶墙最大横向支承间距，

抗震设防烈度７度时不宜大于４．５ｍ；抗震设防烈度８度时不宜大

于３ｍ。

３．０．７装饰砌块夹心保温复合墙体的防火设计应符合国家标准

《建筑设计防火规范》ＧＢ５００１６中的规定。

３．０．８装饰砌块夹心保温复合墙体应根据结构所处环境条件按

国家标准《砌体结构设计规范》ＧＢ５０００３、《混凝土结构设计规范》

ＧＢ５００１０进行耐久性设计。

５

４材料

４．１墙体材料

４．１．１装饰砌块材料的主要性能指标除符合《装饰混凝土砌块》

ＪＣ／Ｔ６４１的规定外，尚应符合表４．１．１的规定。

表４．１．１装饰砌块主要性能指标

项目单位指标试验方法

抗压强度ＭＰａ≥１０．０

干燥收缩率％≤０．０４５

相对含水率％≤３５

ＧＢ／Ｔ４１１１

质量损失率％≤５

抗冻性（Ｄ５０）

强度损失率％≤２５

软化系数／≥０．８５

放射性／应符合ＧＢ６５６６的规定ＧＢ６５６６

热阻（ｍ２·Ｋ／Ｗ）≥０．１２ＧＢ／Ｔ１３４７５

抗渗性ｍｍ≤１０ＪＣ／Ｔ６４１

４．１．２外叶墙块体材料应采用装饰砌块，装饰砌块的基本规格尺

寸及尺寸允许偏差应分别符合表４．１．２－１和４．１．２－２的规定。

表４．１．２－１装饰砌块基本规格尺寸（ｍｍ）

长度Ｌ３９０，２９０，１９０

宽度Ｂ９０

高度Ｈ１９０，９０

注：其他规格尺寸可由供需双方商定。

表４．１．２－２装饰砌块尺寸允许偏差（ｍｍ）

项目尺寸允许偏差

长度、宽度、高度±２．０

注：经两次饰面加工和有特殊装饰要求的装饰砌块，不受此规定限制。

６

４．１．３内叶墙

１承重内叶墙可采用混凝土小型空心砌块、混凝土多孔砖、

烧结多孔砖，其抗压强度等级分别不应低于ＭＵ１０、ＭＵ１５、ＭＵ１０，

其他性能指标应符合《砌体结构设计规范》ＧＢ５０００３的规定；规格

尺寸应与外叶墙块体材料装饰砌块匹配。

２内叶墙为配筋砌块砌体墙时，其材料强度和截面除应满足

受力计算和抗震验算要求外，尚应符合《砌体结构设计规范》

ＧＢ５０００３、《建筑抗震设计规范》ＧＢ５００１１的规定；规格尺寸应与

外叶墙块体材料装饰砌块匹配。

３内叶墙为现浇钢筋混凝土竖向结构构件时，其材料强度和

截面除应满足受力计算和抗震验算要求外，并应符合《混凝土结构

设计规范》ＧＢ５００１０、《建筑抗震设计规范》ＧＢ５００１１、《高层建筑

混凝土结构技术规程》ＪＧＪ３等规程规范的规定。

４非承重内叶墙可采用轻集料混凝土砌块、烧结空心砌块、

蒸压加气混凝土砌块，其抗压强度不应低于３．５ＭＰａ，其他性能指

标应符合国家标准《墙体材料应用统一技术规范》ＧＢ５０５７４的规

定；规格尺寸应与外叶墙块体材料装饰砌块匹配。

４．２砌筑砂浆

４．２．１外叶墙所用混凝土砌块专用砂浆性能应符合行业标准《混

凝土小型空心砌块和混凝土砖砌筑砂浆》ＪＣ８６０的规定。预拌砂

浆性能应符合国家标准《预拌砂浆》ＧＢ／Ｔ２５１８１的规定。

４．２．２内叶墙砌筑砂浆的强度等级不宜低于Ｍ５，其他性能指标

应符合国家标准《砌体结构设计规范》ＧＢ５０００３、《建筑抗震设计

规范》ＧＢ５００１１的有关规定。

４．３保温材料

４．３．１夹心保温材料宜选用现场浇注脲醛树脂泡沫保温材料、现

场发泡硬泡聚氨酯保温材料、酚醛泡沫板（ＰＦ）、模塑聚苯乙烯泡

沫塑料板（ＥＰＳ）、石墨模塑聚苯乙烯泡沫塑料板（ＳＥＰＳ）、挤塑聚

７

苯乙烯泡沫塑料板（ＸＰＳ）、石墨挤塑聚苯乙烯泡沫塑料板

（ＳＸＰＳ）、硬泡聚氨酯泡沫塑料板（ＰＵ）等高效保温材料。

４．３．２夹心保温材料采用现场浇注脲醛树脂泡沫保温材料时，其

主要性能指标应符合表４．３．２的规定。

表４．３．２现场浇注脲醛树脂泡沫保温材料（ＵＦ）的性能指标

项目单位指标试验方法

湿表观密度ｋｇ／ｍ３４５～６０

ＧＢ／Ｔ６３４３

干表观密度ｋｇ／ｍ３１０～１５

憎水率％≥８５ＧＢ／Ｔ１０２９９

尺寸稳定性％≤４ＧＢ／Ｔ８８１１

导热系数Ｗ／（ｍ·Ｋ）≤０．０３４ＧＢ／Ｔ１０２９４

燃烧性能／不低于Ｂ１级ＧＢ８６２４

４．３．３夹心保温材料采用现场发泡硬泡聚氨酯保温材料时，其主

要性能指标应符合表４．３．３的规定。

表４．３．３现场发泡硬泡聚氨酯保温材料性能指标

项目单位指标试验方法

表观密度ｋｇ／ｍ３≥３０ＧＢ／Ｔ６３４３

导热系数Ｗ／（ｍ·Ｋ）≤０．０２４ＧＢ／Ｔ１０２９４

体积吸水率％≤４ＧＢ／Ｔ８８１０

尺寸稳定性％≤４ＧＢ／Ｔ８８１１

燃烧性能／不低于Ｂ２级ＧＢ８６２４

４．３．４夹心保温材料选用酚醛泡沫板（ＰＦ）时，其主要性能指标

应符合表４．３．４的规定。

表４．３．４酚醛泡沫板（ＰＦ）性能指标

检验项目单位性能要求试验方法

表观密度ｋｇ／ｍ３≤６０ＧＢ／Ｔ６３４３

导热系数Ｗ／（ｍ·Ｋ）≤０．０３３ＧＢ／Ｔ１０２９４

压缩强度ＭＰａ≥０．１０ＧＢ／Ｔ８８１３

尺寸稳定性％≤２．０ＧＢ／Ｔ８８１１

８

检验项目单位性能要求试验方法

体积吸水率％≤７．０ＧＢ／Ｔ８８１０

透湿系数ｎｇ（Ｐａ·ｍ·ｓ）≤８．５
