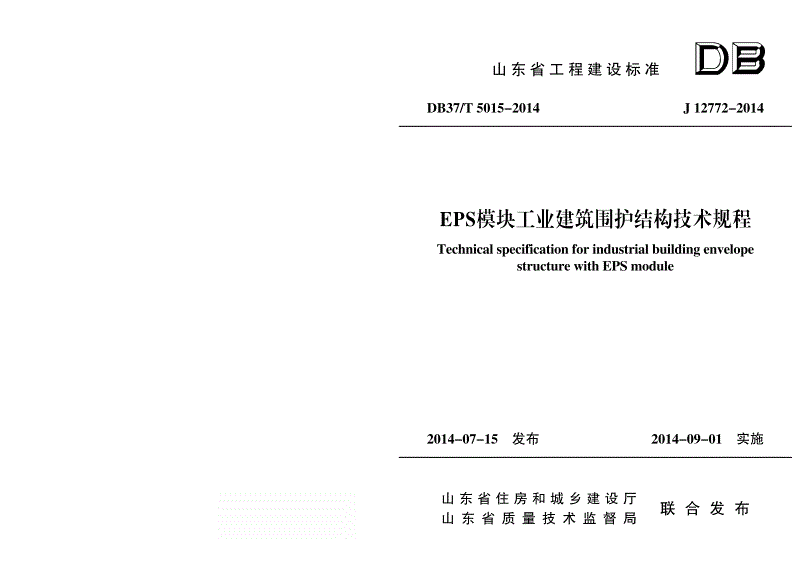

DB37/T 5015-2014 EPS模块工业建筑围护结构技术规程

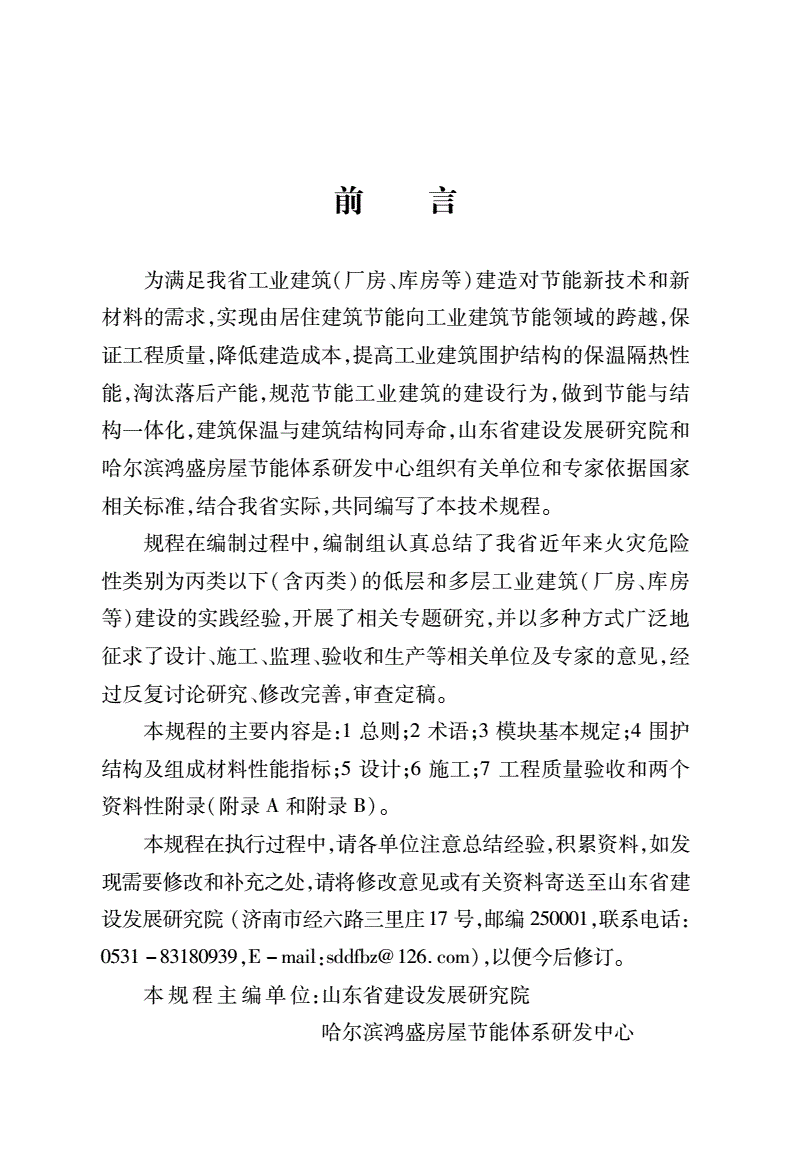

前言

为满足我省工业建筑（厂房、库房等）建造对节能新技术和新

材料的需求，实现由居住建筑节能向工业建筑节能领域的跨越，保

证工程质量，降低建造成本，提高工业建筑围护结构的保温隔热性

能，淘汰落后产能，规范节能工业建筑的建设行为，做到节能与结

构一体化，建筑保温与建筑结构同寿命，山东省建设发展研究院和

哈尔滨鸿盛房屋节能体系研发中心组织有关单位和专家依据国家

相关标准，结合我省实际，共同编写了本技术规程。

规程在编制过程中，编制组认真总结了我省近年来火灾危险

性类别为丙类以下（含丙类）的低层和多层工业建筑（厂房、库房

等）建设的实践经验，开展了相关专题研究，并以多种方式广泛地

征求了设计、施工、监理、验收和生产等相关单位及专家的意见，经

过反复讨论研究、修改完善，审查定稿。

本规程的主要内容是：１总则；２术语；３模块基本规定；４围护

结构及组成材料性能指标；５设计；６施工；７工程质量验收和两个

资料性附录（附录Ａ和附录Ｂ）。

本规程在执行过程中，请各单位注意总结经验，积累资料，如发

现需要修改和补充之处，请将修改意见或有关资料寄送至山东省建

设发展研究院（济南市经六路三里庄１７号，邮编２５０００１，联系电话：

０５３１－８３１８０９３９，Ｅ－ｍａｉｌ：ｓｄｄｆｂｚ＠１２６．ｃｏｍ），以便今后修订。

本规程主编单位：山东省建设发展研究院

哈尔滨鸿盛房屋节能体系研发中心

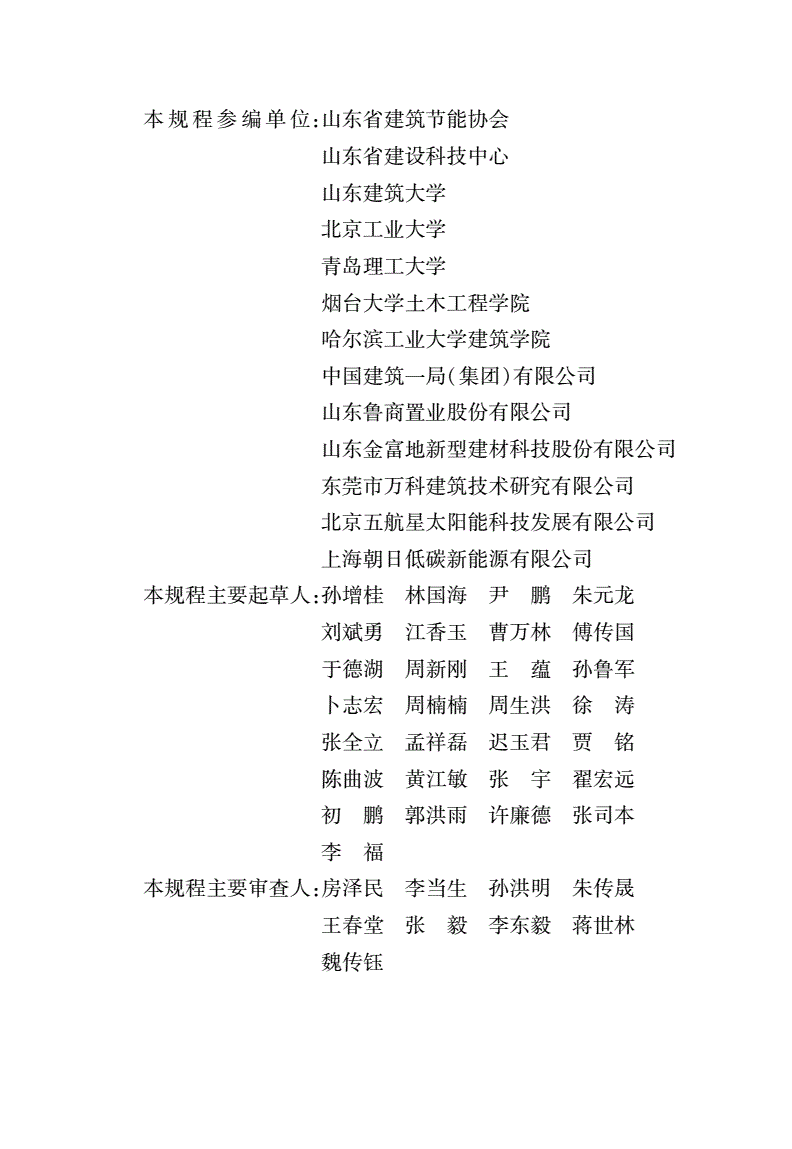

本规程参编单位：山东省建筑节能协会

山东省建设科技中心

山东建筑大学

北京工业大学

青岛理工大学

烟台大学土木工程学院

哈尔滨工业大学建筑学院

中国建筑一局（集团）有限公司

山东鲁商置业股份有限公司

山东金富地新型建材科技股份有限公司

东莞市万科建筑技术研究有限公司

北京五航星太阳能科技发展有限公司

上海朝日低碳新能源有限公司

本规程主要起草人：孙增桂林国海尹鹏朱元龙

刘斌勇江香玉曹万林傅传国

于德湖周新刚王蕴孙鲁军

卜志宏周楠楠周生洪徐涛

张全立孟祥磊迟玉君贾铭

陈曲波黄江敏张宇翟宏远

初鹏郭洪雨许廉德张司本

李福

本规程主要审查人：房泽民李当生孙洪明朱传晟

王春堂张毅李东毅蒋世林

魏传钰

目次

１总则!!!!!!!!!!!!!!!!!!!!!!!１

２术语!!!!!!!!!!!!!!!!!!!!!!!２

３模块基本规定!!!!!!!!!!!!!!!!!!!５

４围护结构及组成材料性能指标!!!!!!!!!!!!６

４．１围护结构性能指标!!!!!!!!!!!!!!!!６

４．２组成材料性能指标!!!!!!!!!!!!!!!!７

５设计!!!!!!!!!!!!!!!!!!!!!!!１１

５．１一般规定!!!!!!!!!!!!!!!!!!!１１

５．２设计要点!!!!!!!!!!!!!!!!!!!１２

６施工!!!!!!!!!!!!!!!!!!!!!!!１８

６．１一般规定!!!!!!!!!!!!!!!!!!!１８

６．２施工要点!!!!!!!!!!!!!!!!!!!１９

６．３施工安全!!!!!!!!!!!!!!!!!!!２１

７工程质量验收!!!!!!!!!!!!!!!!!!!２２

７．１一般规定!!!!!!!!!!!!!!!!!!!２２

７．２复合墙体!!!!!!!!!!!!!!!!!!!２３

７．３彩钢屋面板安装!!!!!!!!!!!!!!!!!２４

附录Ａ模块类别!!!!!!!!!!!!!!!!!!２６

附录Ｂ组合部件!!!!!!!!!!!!!!!!!!３２

本规程用词说明!!!!!!!!!!!!!!!!!!!３５

引用标准名录!!!!!!!!!!!!!!!!!!!!３６

附：条文说明!!!!!!!!!!!!!!!!!!!!!３７

Ｃｏｎｔｅｎｔｓ

１ＧｅｎｅｒａｌＰｒｉｎｃｉｐｌｅｓ!!!!!!!!!!!!!!!!!!１

２Ｔｅｒｍｓ!!!!!!!!!!!!!!!!!!!!!!!２

３ＢａｓｉｃＲｅｇｕｌａｔｉｏｎｏｆＥＰＳＭｏｄｕｌｅ!!!!!!!!!!!!５

４ＴｅｃｈｎｉｃａｌＰｅｒｆｏｒｍａｎｃｅｏｆＢｕｉｌｄｉｎｇＥｎｖｅｌｏｐｅａｎｄＣｏｍｐｏｎｅｎｔ

Ｍａｔｅｒｉａｌｓ!!!!!!!!!!!!!!!!!!!!!６

４．１ＴｅｃｈｎｉｃａｌＰｅｒｆｏｒｍａｎｃｅｏｆＢｕｉｌｄｉｎｇＥｎｖｅｌｏｐｅ!!!!!!!!６

４．２ＴｅｃｈｎｉｃａｌＰｅｒｆｏｒｍａｎｃｅｏｆＣｏｍｐｏｎｅｎｔＭａｔｅｒｉａｌｓ!!!!!!!７

５Ｄｅｓｉｇｎ!!!!!!!!!!!!!!!!!!!!!!１１

５．１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!１１

５．２ＥｓｓｅｎｔｉａｌｓｏｆＤｅｓｉｇｎ!!!!!!!!!!!!!!!１２

６Ｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!!!１８

６．１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!１８

６．２ＥｓｓｅｎｔｉａｌｓｏｆＣｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!１９

６．３ＣｏｎｓｔｒｕｃｔｉｏｎＳａｆｅｔｙ!!!!!!!!!!!!!!!!２１

７ＱｕａｌｉｔｙＡｃｃｅｐｔａｎｃｅｏｆＰｒｏｊｅｃｔ!!!!!!!!!!!!!２２

７．１Ｇｅｎｅｒａｌｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!２２

７．２ＣｏｍｐｏｓｉｔｉｏｎＷａｌｌ!!!!!!!!!!!!!!!!２３

７．３ＩｎｓｔａｌｌａｔｉｏｎＱｕａｌｉｔｙＡｃｃｅｐｔａｎｃｅｏｆＲｏｏｆＰｌａｔｅ!!!!!!!２４

ＡｐｐｅｎｄｉｘＡＣａｔｅｇｏｒｉｅｓｏｆＥＰＳＭｏｄｕｌｅｓ!!!!!!!!!２６

ＡｐｐｅｎｄｉｘＢＣｏｍｐｏｓｉｔｅｃｏｍｐｏｎｅｎｔｓ!!!!!!!!!!!３２

ＥｘｐｌａｎａｔｉｏｎｏｆＷｏｒｄｉｎｇｉｎＴｈｉｓＴｅｃｈｎｉｃａｌＳｐｅｃｉｆｉｃａｔｉｏｎ!!!!３５

ＬｉｓｔｏｆＱｕｏｔｅｄＳｔａｎｄａｒｄｓ!!!!!!!!!!!!!!!!３６

ＥｘｐｌａｎａｔｉｏｎｏｆＰｒｏｖｉｓｉｏｎ!!!!!!!!!!!!!!!!３７

１总则

１．０．１为规范ＥＰＳ模块在工业建筑围护结构中的应用，提高其保

温隔热性、耐久性、防火安全性和易施工性能，做到技术先进、安全

适用、经济合理、保证工程质量，特制定本规程。

１．０．２本规程适用于国家标准《建筑设计防火规范》ＧＢ５００１６中

火灾危险性类别为丙类以下（含丙类）ＥＰＳ模块工业建筑外围护结

构的设计、施工和工程质量验收。

１．０．３ＥＰＳ模块工业建筑围护结构的设计、施工和工程质量验

收，除应符合本规程外，尚应符合国家或行业现行有关标准的规

定。

１

２术语

２．０．１ＥＰＳ空心模块和ｈｏｌｌｏｗＥＰＳｍｏｄｕｌｅ

按原料类别分为Ⅰ型ＥＰＳ空心模块和Ⅱ型ＥＰＳ空心模块两

种。

Ⅰ型ＥＰＳ空心模块：用可发性聚苯乙烯珠粒加热发泡后，通过

专用的电脑控制全自动设备一次加热成型而制得的具有闭孔结

构、周边有矩形插接企口和凹槽、型体内有矩形贯通孔、内外表面

有均匀分布燕尾槽、符合３Ｍ建筑模数、并与轻钢结构有机结合的

聚苯乙烯泡沫塑料型材或构件，简称空心模块或模块，详见附录Ａ。

Ⅱ型ＥＰＳ空心模块：用石墨可发性聚苯乙烯珠粒经加热发泡

后，按Ⅰ型模块的生产工艺和建筑用途制造、外观呈灰黑色的聚苯

乙烯泡沫塑料型材或构件，简称空心模块或模块，详见附录Ａ。

２．０．２ＥＰＳ模块ＥＰＳｍｏｄｕｌｅ

按原料类别分为Ⅰ型ＥＰＳ模块和Ⅱ型ＥＰＳ模块两种，分别简

称为Ⅰ型模块和Ⅱ型模块；按外观形状分为直板模块和直角模块

两种。

Ⅰ型模块：用可发性聚苯乙烯珠粒加热发泡后，通过专用的电

脑控制全自动设备一次加热成型而制得的具有闭孔结构、周边有

梯形插接企口，外坡形组合构造，内外表面有均匀分布燕尾槽、外

观呈直板形和直角形、并与施工工艺有机结合的聚苯乙烯泡沫塑

料板材，简称模块，详见附录Ａ。

Ⅱ型模块：用石墨可发性聚苯乙烯珠粒经加热发泡后，按Ⅰ型

ＥＰＳ模块的生产工艺和建筑用途制造、外观呈灰黑色的聚苯乙烯

泡沫塑料板材，简称模块，详见附录Ａ。

２．０．３Ｃ型钢芯肋Ｃｔｙｐｅｓｔｅｅｌｃｏｒｅｒｉｂ

水平或垂直置入空心模块矩形凹槽中的冷弯Ｃ型钢，简称芯

肋。

２

２．０．４空心模块复合墙体ｃｏｍｐｏｓｉｔｅｗａｌｌｏｆｈｏｌｌｏｗｍｏｄｕｌｅ

将芯肋按设计要求的间距位置，水平或垂直置入模块的预制

凹槽中，分别用镀锌螺栓或其它方式通过连接钢板或连接角钢将

芯肋与结构柱连接，构成工业建筑外墙围护结构，简称复合墙体或

墙体。

２．０．５连接钢板ｃｏｎｎｅｃｔｉｎｇｓｔｅｅｌｐｌａｔｅ

用于钢结构柱与芯肋连接的热轧钢板。

２．０．６固定角钢ｆｉｘｅｄａｎｇｌｅｓｔｅｅｌ

芯肋与芯柱或芯肋与结构柱之间相互连接固定的等边角钢。

２．０．７限位板条ｌｉｍｉｔｐａｎｅｌ

锚固在基础梁或混凝土地面的上表面，用于限制墙体根部出

平面位移的水泥纤维板条。

２．０．８泡沫玻璃板ｆｏａｍｇｌａｓｓｐｌａｔｅ

由碎玻璃、发泡剂、改性添加剂和发泡促进剂等，经过细粉碎

和均匀混合后，再经过高温熔化，发泡、退火而制成的无机非金属

保温板材。

２．０．９胶粉聚苯颗粒浆料ｍｉｎｅｒａｌｂｉｎｄｅｒａｎｄｅｘｐａｎｄｅｄｐｏｌｙｓｔｙｒｅｎｅ

ｇｒｎｕｌｅｐｉａｓｔｅｒ

由可再分散胶粉、无机胶凝材料、外加剂等制成的胶粉料与作

为主要骨料的聚苯颗粒配合而成的保温灰浆，简称颗粒浆料。

２．０．１０抹面胶浆ｒｅｎｄｅｒｉｎｇｃｏａｔｍｏｒｔａｒ

抹在模块或厚抹灰防护面层的外表面，对模块或厚抹灰防护

面层起防护作用的聚合物抗裂水泥砂浆。

２．０．１１耐碱玻纤网布ａｌｋａｌｉ－ｒｅｓｉｓｔａｎｔｇｌａｓｓｆｉｂｅｒｍｅｓｈ

具有不同规格的网格状玻璃纤维纱机织物，表面经过涂覆处

理，具有一定耐碱性的抗裂增强材料，简称玻纤网布。

２．０．１２颗粒浆料厚抹灰防护面层ｔｈｉｃｋｐｌａｓｔｅｒｐａｒｔｉｃｌｅｓｌｕｒｒｙｐｒｏ

ｔｅｃｔｉｖｅｌａｙｅｒ

在墙体的内外表面，用厚度不小于２０ｍｍ颗粒浆料抹面、加一

道玻纤网布和厚度不小于３ｍｍ抹面胶浆抗裂增强，由此形成的复

３

合材料构造层，简称厚抹灰防护面层。

２．０．１３外墙门窗口保温防火隔绝ｆｉｒｅｉｎｓｕｌａｔｉｏｎｊｏｉｎｔｓｔｒｕｃｔｕｒｅｆｏｒ

ｄｏｏｒｓａｎｄｗｉｎｄｏｗｓｏｆｅｘｔｅｒｎａｌｗａｌｌ

将外墙门窗口内侧用厚度不小于２０ｍｍ的泡沫玻璃板对外露

端头实施密闭覆盖，以阻止室内或室外火焰沿外墙门窗洞口向上

蔓延的保温防火构造。

２．０．１４饰面层ｆｉｎｉｓｈｉｎｇｌａｙｅｒ

在防护面层的外侧涂刷涂料或粘贴饰面块材等，形成对防护

面层起保护和装饰作用的构造层。

２．０．１５模块切割器ｃｕｔｔｅｒｆｏｒｍｏｄｕｌｅ

将模块按所需要的形状和规格现场加工的器具，简称切割器。

２．０．１６彩钢复合屋面空心板ｃｏｌｏｒｓｔｅｅｌｒｏｏｆｉｎｇｈｏｌｌｏｗｐｌａｔｅ

用外表面有彩色防护涂层的金属压型薄板通过专用的设备与

屋面空心模块复合，所构成的保温、防水、承重一体化的工业建筑

屋面围护结构，简称彩钢屋面板。

４

３模块基本规定

３．０．１模块应按建筑模数、建筑构造、节能标准、施工工艺的需

求，并与轻钢结构和生产工艺有机结合，采用电脑控制全自动生产

设备和专用模具高温真空一次成型制造。

３．０．２模块按表观密度分２０ｋｇ／ｍ３级和３０ｋｇ／ｍ３级两个等级，允

许负偏差均不应大于１ｋｇ／ｍ３。

３．０．３模块几何尺寸偏差均不应大于表３．０．３的规定：

表３．０．３模块几何尺寸允许偏差（ｍｍ）

模块种类长度厚度高度平整度对角线长度

＋０．０＋０．０＋０．０＋０．０

空心形、直板形、直角形１．０

－１．０－１．０－１．０－１．０

３．０．４模块的储存应符合下列规定：

１库房内应有良好的通风系统；

２库房内常年最低气温不应低于５℃；

３应分类垫平堆放，最下层与地面应有１００ｍｍ净距。

３．０．５模块的陈化时间：在１５℃以上的库房内不应少于１０ｄ；

１５℃以下时，不应少于２０ｄ。

３．０．６模块外表面或醒目位置应铸印有制造企业的商标标识和

产品标记，并应在周边的按下列方法标记：

１空心模块用ＱＫＭ表示；

２粘贴直板模块用ＺＭ表示、直角模块用ＪＭ表示；

３屋面空心模块用ＷＫＭ表示；

４地面辐射供暖模块（地热模块）用ＤＲＭ表示；

５屋面、楼地面保温模块用ＷＬＭ表示。

标记示例：规格９００ｍｍ×９００ｍｍ×３００ｍｍ的（长×高×厚）空

心模块标记为：ＱＫＭ９００×９００×３００；其它规格的模块按相应方法

标记。

５

４围护结构及组成材料性能指标

４．１围护结构性能指标

４．１．１将芯肋（冷弯Ｃ型钢Ｃ１８０ｍｍ×７０ｍｍ×３．０ｍｍ～４．０ｍｍ）

水平或垂直置入厚度为３００ｍｍ、表观密度为３０ｋｇ／ｍ３的Ⅰ型空心

模块的预制凹槽中组成复合墙体（详见附录Ａ）；内外表面分别用

厚抹灰防护面层抹面，外露通孔用厚度不小于６０ｍｍ堵孔块密闭

封堵，其性能指标如下：

１传热系数Ｋ＝０．２０Ｗ／（ｍ２·Ｋ）；

２耐火极限不低于１．２ｈ；

３满足抗风设计要求。

４．１．２将芯肋（冷弯Ｃ型钢Ｃ１８０ｍｍ×７０ｍｍ×３．０ｍｍ～４．０ｍｍ）

水平或垂直置入厚度为３００ｍｍ、表观密度为３０ｋｇ／ｍ３的Ⅱ型空心

模块的预制凹槽中组成复合墙体（详见附录Ａ）；内外表面分别用

厚抹灰防护面层抹面，外露通孔用厚度不小于６０ｍｍ堵孔块密闭

封堵，其性能指标如下：

１传热系数Ｋ＝０．１８Ｗ／（ｍ２·Ｋ）；

２耐火极限不低于１．２５ｈ；

３满足抗风设计要求。

４．１．３表观密度不小于２０ｋｇ／ｍ３Ⅱ型屋面空心模块（详见附录

Ａ），内外表面分别用０．４ｍｍ和０．５ｍｍ的彩钢压型板复合所构成

彩钢复合屋面空心板，前后端头通孔分别用厚度不小于６０ｍｍ堵

孔块密闭封堵，其技术指标如下：

１檩条间距Ｌ＝１．５ｍ时，允许均布荷载标准值３．５ｋＮ／ｍ２；

２檩条间距Ｌ＝３．０ｍ时，允许均布荷载标准值２．５ｋＮ／ｍ２；

３传热系数Ｋ＝０．２０Ｗ／（ｍ２·Ｋ）；

４耐火极限不低于０．５ｈ。

４．１．４芯板为岩棉、玻璃棉等彩钢屋面板性能指标（力学性能、热

６

工性能、耐火极限等）应分别参照现行相关标准和根据建筑防火类

别及建筑能耗需求选择芯板种类并通过热工计算确定芯板厚度。

４．１．５墙体的性能指标应满足下列要求：

１能耐受全寿命周期内室外气候长期反复作用而不产生破

坏；

２具有构造防火措施和承受火焰辐射及阻绝火势蔓延能力；

３在规定抗震设防烈度下不应与结构脱离或破坏；

４具有满足使用要求的防水和防渗透性能；

５具有物理化学稳定性；所有相邻组合材料彼此相容并具有

防蚀性；具有防生物侵害能力（鼠害、虫害）。

４．２组成材料性能指标

４．２．１模块性能指标应符合表４．２．１的规定：

表４．２．１模块性能指标

技术指标

项目试验方法

Ⅰ型模块Ⅱ型模块

表观密度，ｋｇ／ｍ３２０３０２０３０

压缩强度，ＭＰａ≥０．１４≥０．２０≥０．１４≥０．２０

导热系数，Ｗ／（ｍ·Ｋ）≤０．０３７≤０．０３３≤０．０３２≤０．０３０

尺寸稳定性，％≤０．３ＧＢ／Ｔ１０８０１．１

水蒸气透过系数，ｎｇ／（Ｐａ·ｍ·ｓ）≤４．０ＧＢ／Ｔ２９９０６

吸水率（体积分数），％≤２．０

熔结断裂弯曲负荷，Ｎ≥３０≥４０≥３０≥４０

性能弯曲变形，ｍｍ≥２０

燃烧性能等级Ｂ２级Ｂ１级ＧＢ８６２４

垂直于板面方向抗拉强度，ＭＰａ≥０．２０≥０．３０≥０．２０≥０．３０ＧＢ／Ｔ２９９０６

７

４．２．２泡沫玻璃板性能指标应符合表４．２．２的规定：

表４．２．２泡沫玻璃板性能指标

项目技术指标试验方法

密度，ｋｇ／ｍ３１４０±１０

导热系数，Ｗ／（ｍ·Ｋ）≤０．０５２

抗压强度≥０．４０

抗折强度ＭＰａ≥０．３０

抗拉强度≥０．１０

ＪＣ／Ｔ６４７

体积吸水率，％≤０．５

尺寸稳定性，％≤０．３

燃烧性能等级Ａ级

匀温灼烧性能线收缩率，％≤８

（７５０℃，０．５ｈ）质量损失率，％≤５

４．２．３抹面胶浆性能指标应符合表４．２．３的规定：

表４．２．３抹面胶浆性能指标

项目性能指标试验方法

表观密度２０ｋｇ／ｍ３时≥０．２０

原强度，与模块表观密度３０ｋｇ／ｍ３时≥０．３０

拉伸粘结强度，破坏界面均发生在模块内

ＭＰａ

原强度，与厚抹≥０．１０，破坏界面均发生在

（与模块或厚抹

灰防护面层厚抹灰防护面层内

灰防护面层）

浸水４８ｈ，干燥７ｄ

同原强度指标ＧＢ／Ｔ２９９０６

耐冻融强度
