GB/T 31008-2014 足部防护 鞋(靴)材料安全性选择规范

ICS13.340.50

C73GB

中华人民共和国国彖标准

GB/T31008—2014

足部防护鞋（靴）材料安全性选择规范

Footprotection—Selectionspecificationformaterialsafetyoffootwear

2014-12-05发布2015-08-01实

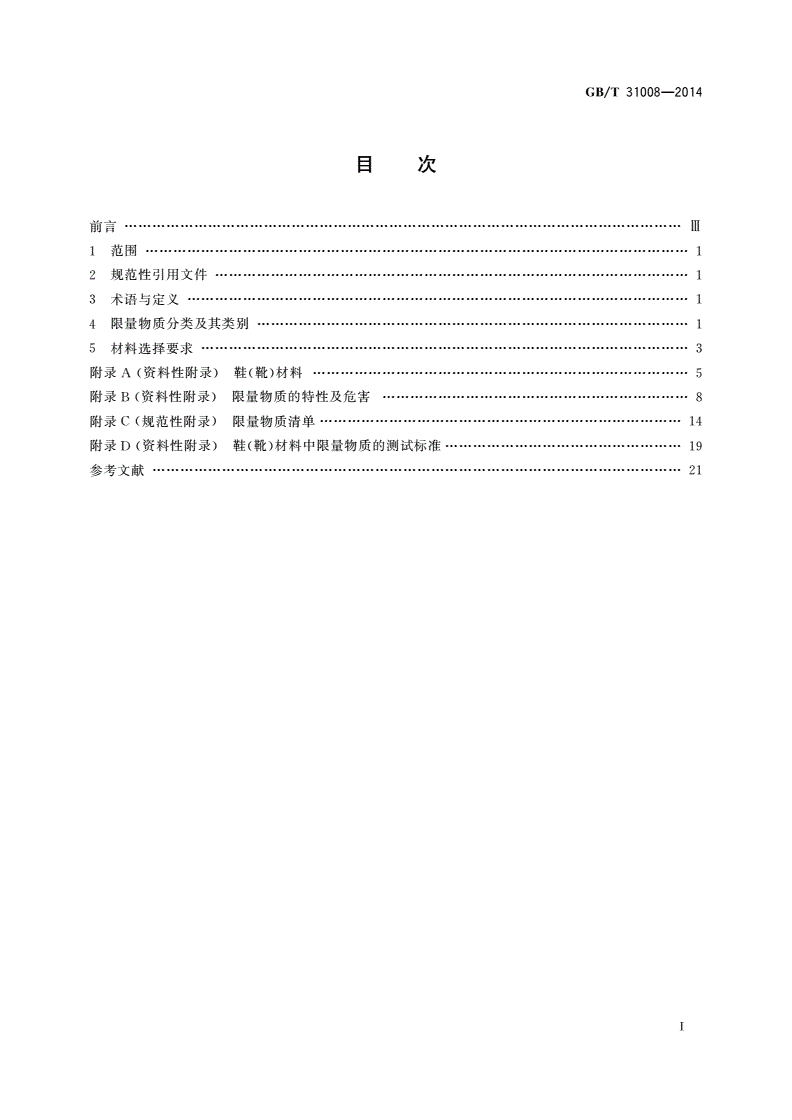

GB/T31008—2014

目次

前言m

i范围1

2规范性引用文件1

3术语与定义1

4限量物质分类及其类别1

5材料选择要求3

附录A（资料性附录）鞋（靴）材料5

附录B（资料性附录）限量物质的特性及危害8

附录C（规范性附录）限量物质清单14

附录D（资料性附录）鞋（靴）材料中限量物质的测试标准19

参考文献21

T

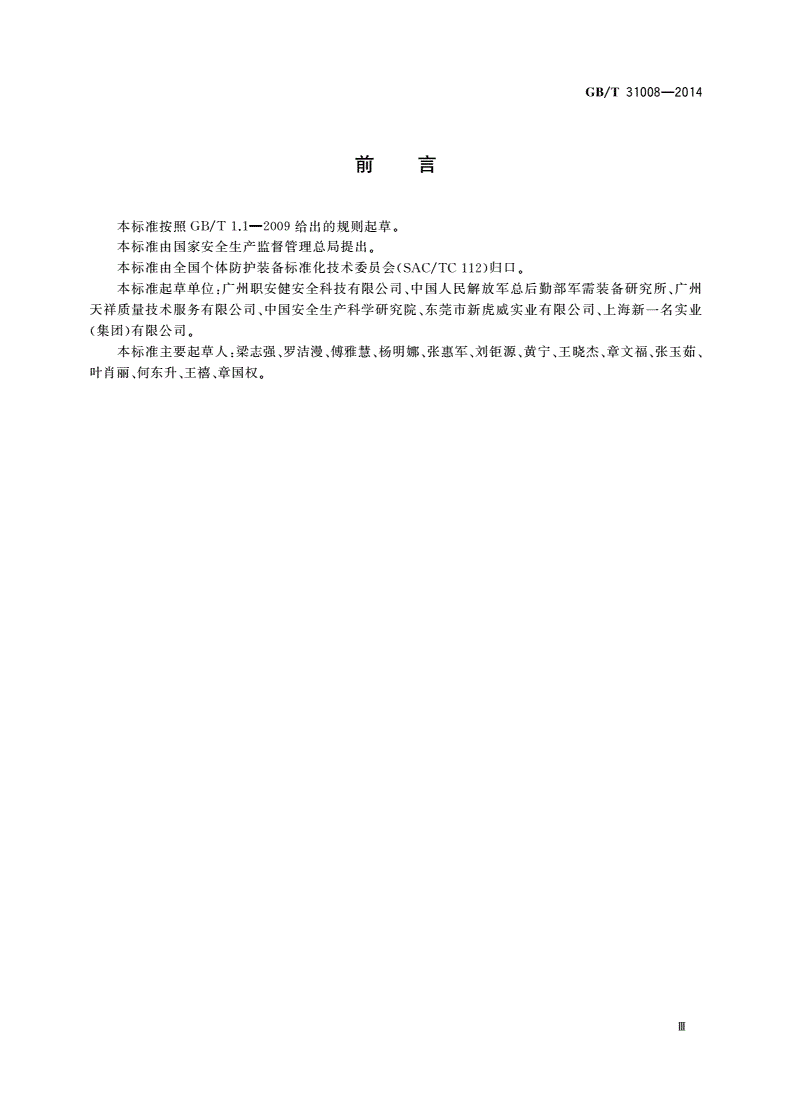

GB/T31008—2014

■ir■■i

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准由国家安全生产监督管理总局提出。

本标准由全国个体防护装备标准化技术委员会(SAC/TC112)归口。

本标准起草单位:广州职安健安全科技有限公司、中国人民解放军总后勤部军需装备研究所、广州

天祥质量技术服务有限公司、中国安全生产科学研究院、东莞市新虎威实业有限公司、上海新一名实业

(集团)有限公司。

本标准主要起草人：梁志强、罗洁漫、傅雅慧、杨明娜、张惠军、刘铠源、黄宁、王晓杰、章文福、张玉茹、

叶肖丽、何东升、王禧、章国权。

m

GB/T31008—2014

足部防护鞋（靴）材料安全性选择规范

1范围

本标准对足部防护鞋（靴）材料中可能存在的限量物质进行了分类,对材料安全性提出了要求。

本标准适用于足部防护鞋（靴）用的皮革类材料、合成材料、天然材料及其他非金属材料的选择。

本标准不适用于足部防护鞋（靴）中金属材料的选择。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB18401国家纺织产品基本安全技术规范

GB19340鞋和箱包用胶粘剂

GB20400皮革和毛皮有害物质限量

GB30000.22化学品分类和标签规范第22部分:生殖细胞致突变性

GB30000.23化学品分类和标签规范第23部分:致癌性

GB30000.24化学品分类和标签规范第24部分:生殖毒性

GB/T31009足部防护鞋（靴）安全性要求及测试方法

3术语与定义

下列术语和定义适用于本文件。

3.1

限量物质criticalsubstance

鞋（靴）或鞋（靴）材料中危害穿着者健康和/或对环境产生不良影响的化学物质。

注：改写ISO/TR16178:2012,定义2.6。

3.2

材料安全性materialsafety

为避免鞋（靴）材料中的限量物质引起人体疾病或健康状况下降，材料应具备的特性。

4限量物质分类及其类别

4.1分类

根据鞋（靴）材料中限量物质对人类和环境的影响分为5类：

——限量物质类别1,已证实对人类有危害作用的化学物质；

注：欧盟法规已经限制使用此类物质。

——限量物质类别2,对人类有危害作用的化学物质；

注：一些国家在法规中限制使用此类物质。

——限量物质类别3,对生态环境产生不良影响的化学物质；

1

GB/T31008—2014

注：欧洲生态标签中涉及此类物质。

——限量物质类别4,高度怀疑对人类有危害作用的化学物质；

——限量物质类别5,怀疑对人类有危害作用的化学物质。

4.2限量物质及其类别

鞋(靴)材料中的限量物质主要来源于原材料以及加T制作过程中的各种化学助剂，表1给出了鞋

(靴)材料可能存在的限量物质及其类别。

表1鞋(靴)材料中可能存在的限量物质及其类别

鞋(靴)材料"

天然其他非

皮革类材料合成材料

材料金属材料

皮贴再聚氯乙烯-橡聚氨酯聚乙烯-聚酯聚酰含氯聚丙天然胶纺织

限量物质

革膜生乙烯乙酸胶(PU)聚丙烯纤维胺纤纤维烯睛纺织粘品印

革革(PVC)乙烯共聚物维纤维品剂染助

共聚物(PE-PP)剂

(EVA)

可分解有害芳香胺

111111111

染料

致癌染料'和致敏性

22222

分散染料'

富马酸二甲酯(DMFu)11111111111111

危险阻针对有阻燃

11111111111111

燃剂'性能的产品

甲醛22222222

六价许222

镉1111111

重町萃取重金属

444444444444444

金(神-铅-镉)

属

重金属总量

333333333333333

(神-铅-镉)

N-业硝基胺3

全氟辛烷针对具有

磺酸/全氟防污和防

11111111

辛酸(PFOS/水性能的

PFOA)材料

五氯苯酚(PCP)、四

2222

氯苯酚(TeCP)

邻苯二甲酸酯'33333

烷基酚和烷基酚聚氧

44433333

乙烯瞇

2

GB/T31008—2014

表1（续）

鞋（靴）材料"

天然其他非

皮革类材料合成材料

材料金属材料

皮贴再聚氯乙烯-橡聚氨酯聚乙烯-聚酯聚酰含氯聚丙天然胶纺织

限量物质

革膜生乙烯乙酸胶（PU）聚丙烯纤维胺纤纤维烯惰纺织粘品印

革革（PVC）乙烯共聚物维纤维品剂染助

共聚物（PE-PP）剂

（EVA）

三丁基锡、三

111111111111111

苯基锡

有机

锡化单丁基锡、二

合物丁基锡、二辛444444443333344

基锡

短链氯化石蜡（Cm〜

333333333

C13）

多环芳桂（PAH）44444444

多氯联苯（PCB）55533333

注1：表中的“1”“2”“3”“4"“5”分别表示限量物质类别1、类别2、类别3、类别4、类别5。

注2：材料相关信息见附录A。

注3：限量物质相关信息见附录B。

8涂层纺织品、混合纺织品和复合型材料应按照其材料组成归类。

b有害芳香胺清单、致癌染料清单、致敏性分散染料清单、危险阻燃剂清单、N-业硝基胺清单、邻苯二甲酸酯清

单、有机锡化合物清单、多环芳桂清单见附录C。

5材料选择要求

5.1总则

5.1.1选择的鞋（靴）材料应满足鞋（靴）的功能性要求，且不降低鞋（靴）整体的防护效果。

5.1.2鞋（靴）材料不应使用GB30000.22规定标示生殖细胞突变性警示标签的化学物质、GB30000.23

规定标示致癌物质警示标签的化学物质及GB30000.24规定标示生殖毒性警示标签的化学物质。

5.1.3鞋（靴）材料所含的化学物质不应对人体健康造成不利的影响。不应使用或限量使用含类别1

和类别2限量物质的材料。

5.1.4选择鞋（靴）用接触皮肤的材料应对穿着者皮肤无刺激、无致敏反应。

5.1.5优先选择环保材料，应尽量避免选择和使用含类别3限量物质的材料，以减少鞋（靴）在生产、使

用过程及废弃后对环境产生不利的影响。

5.1.6慎重选择和使用含类别4和类別5限量物质的材料。

5.1.7鞋（靴）材料安全性应符合5.2的要求，测试方法可参考附录D提供的标准。

5.1.8鞋（靴）制成品应符合GB/T31009的安全性要求。

3

GB/T31008—2014

5.2安全性要求

5.2.1皮革类材料和纺织品不应使用可分解有害芳香胺染料,有害芳香胺清单见表C.lo

5.2.2纺织品不应使用表C.2中的致癌染料和表C.3中的致敏性分散染料。

5.2.3材料中富马酸二甲酯(DMFu)含量不应大于0.1mg/kgo

5.2.4材料中危险阻燃剂(见表C.4)应符合以下要求：

-不应使用磷酸二(2,3-二漠丙基)酯(BBPP)、三叮唳基氧化磷(TEPA)、三(2,3二漠丙基)磷酸

盐(TRIS)、多漠联苯(PBB)；

——八漠联苯M(OBDE)含量不大于1000mg/kg；

——五漠联苯M(PBDE)含量不大于10mg/kg。

5.2.5皮革类材料中的甲醛应符合GB20400的要求。纺织品中的甲醛应符合GB18401的要求。

5.2.6皮革类材料中不应检出六价饼。

注:采用GB/T22807—2008测试方法的检出限为3mg/kg。

5.2.7材料中重金属应符合以下要求之一：

可萃取重金属量:神不应检出，铅含量不应大于1.0mg/kg,镉含量不应大于0.1mg/kg；

消解液中重金属总量:神不应检出，铅含量不应大于100mg/kg,镉含量不应大于100mg/kgo

5.2.8橡胶中不应检出表C.5中的N-亚硝基胺。

注:采用GB/T24153—2009测试方法的检出限为0.5mg/kg<>

5.2.9具有防污和防水性能的皮革类材料和纺织品，全氟辛烷磺酸(PFOS)含量不应大于1.0Mg/m2。

5.2.10皮革类材料和纺织品中五氯苯酚(PCP)含量不应大于0.5mg/kg,四氯苯酚(TeCP)含量不应

大于0.5mg/kg0

5.2.11与皮肤接触的材料中邻苯二甲酸酯总量不应大于1000mg/kg,邻苯二甲酸酯清单见表C.6。

5.2.12皮革类材料和纺织品中壬基酚(NP)和壬基酚聚氧乙烯醞(NPEO)的含量不应大于1000mg/kg0

5.2.13材料中有机锡化合物的含量应不大于1000mg/kg,有机锡化合物清单见表C.7。

5.2.14皮革类材料、橡胶和纺织品中短链氯化石蜡(C“〜GQ的含量不应大于1000mg/kg。

5.2.15皮革类材料和合成材料中的多环芳桂(PAHs)应符合以下要求之一：

——表C.8中的多环芳姪(PAHs)总量不大于10mg/kg；

苯并[a]l^(BaP)含量不大于1mg/kg。

5.2.16纺织品中多氯联苯的含量不应大于50mg/kg0

5.2.17鞋(靴)用胶粘剂应符合GB19340的要求。

5.2.18鞋(靴)材料安全性的附加要求应当按供需双方协议执行。

4

GB/T31008—2014

附录A

（资料性附录）

鞋（靴）材料

A.1皮革

皮革是指具有大部分完整性的天然纤维结构的生皮，经过糅制后不易腐烂的材料。生皮亦可在进

行分层后进行隸制得到剖层革，上层带粒面的称为头层革，以下部分依次为二层革、三层革。如果皮革

表面有涂层，涂层厚度不超过0.15mm0

A.2贴膜革

皮革表面的涂层不超过产品总厚度的1/3,且涂层厚度大于0.15mmo

A.3再生革

再生革指将皮革的边角废料撕磨成纤维，再由粘合剂以机械物理状态粘结，经挤压成片状，再经过

剖层磨面、表面涂饰等加T而成的材料。再生革不能称为皮革。

A.4聚氯乙烯

聚氯乙烯（PVC）是氯乙烯制得的聚合物。PVC性质稳定，不易被酸、碱腐蚀，比较耐热。

PVC作为鞋材时，为了增强其柔韧性通常会添加一些增塑剂。PVC也可以作为涂层纺织品和漆

皮的涂层材料。

A.5EVA发泡材料

乙烯-乙酸乙烯酯共聚物（EVA）由乙烯（E）和乙酸乙烯酯（VA）共聚而制成。EVA可膨胀发泡，具

有柔软、弹性好、耐化学腐蚀等性能，广泛应用于鞋底材料。

A.6橡胶、合成橡胶和发泡橡胶

橡胶是指天然或合成弹性聚合物（弹性体）。

合成橡胶指通过非生物方法聚合一种或几种单体生产的橡胶。

发泡橡胶是用密实橡胶混炼胶制造的具有封闭孔眼的多孔橡胶。

橡胶具有良好的物理性能和抗化学性，广泛应用于各种鞋类的鞋底。

A.7聚氨酯

聚氨酯（PU）全称为聚氨基甲酸酯，分子链具有氨酯基（一NHCOO―）重复结构单元的聚合物。聚

氨酯由异氧酸酯与含短基化合物反应生成。因此，典型的聚氨酯除了氨酯基外，还可含有脂肪姪、酯、

5

GB/T31008—2014

醵、酰胺、腺等基团。因其所用化学组分
