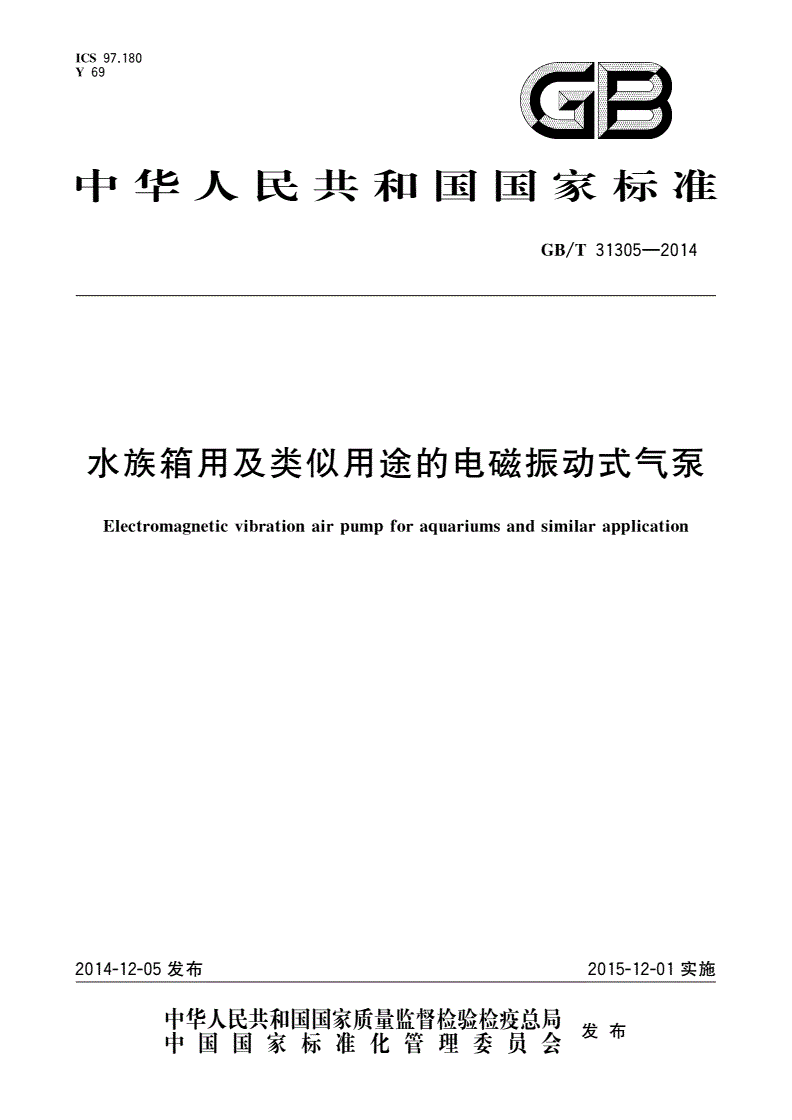

GB/T 31305-2014 水族箱用及类似用途的电磁振动式气泵

ICS97.180

Y69

中华人民共和国国家标准

/—

GBT313052014

水族箱用及类似用途的电磁振动式气泵

Electromaneticvibrationairumforauariumsandsimilaralication

gppqpp

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

2014-12-05发布2015-12-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT313052014

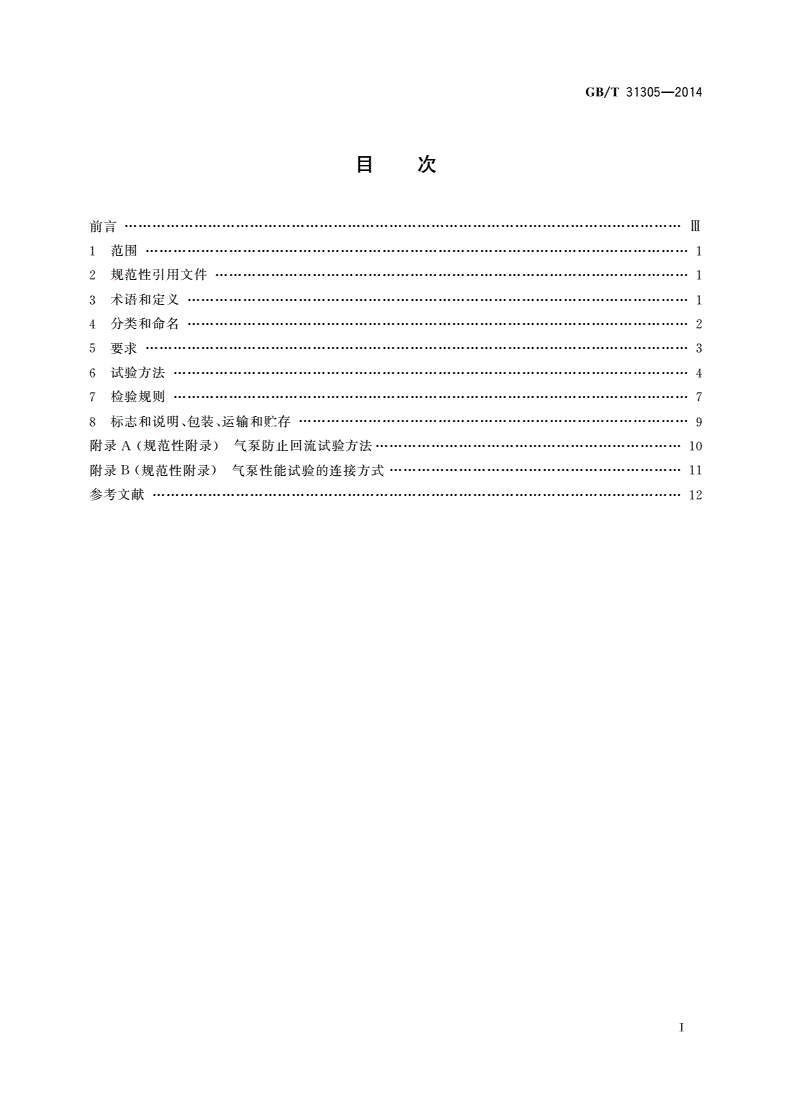

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4分类和命名………………2

5要求………………………3

6试验方法…………………4

7检验规则…………………7

…………

、、

8标志和说明包装运输和贮存9

()…………

附录A规范性附录气泵防止回流试验方法10

()………

附录B规范性附录气泵性能试验的连接方式11

参考文献……………………12

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

/—

GBT313052014

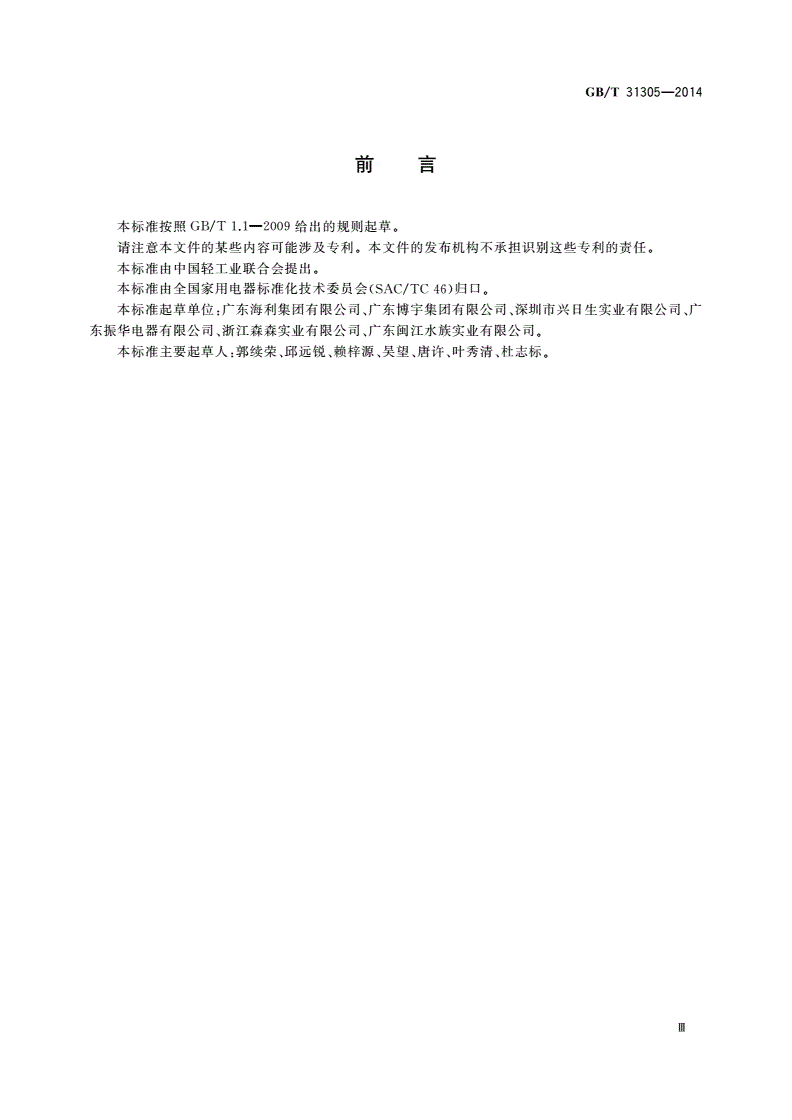

前言

本标准按照/—给出的规则起草。

GBT1.12009

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别这些专利的责任

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

/—

GBT313052014

水族箱用及类似用途的电磁振动式气泵

1范围

、、、

本标准规定了水族箱用及类似用途电磁振动式气泵的术语和定义分类与型号命名要求试验方

、、、、。

法检验规则标志包装运输和贮存等

、,

本标准适用于额定电压交流不超过250V直流不超过400V额定电流不超过16A的电磁振动式

(“”);,、

气泵以下简称气泵主要用于在水族箱及水产养殖场中增加水的氧气量也可用于需提供气压气

量的其他类似场所。

、。

保健卫浴配套的气泵和类似专门用途的气泵可参照执行

本标准不适用于输送除空气以外气体的泵。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—家用和类似用途电器包装通则

GBT10192008

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

(/—,:,)

GBT2828.12012ISO2859-11999IDT

/—()

GBT28292002周期检验计数抽样程序及表适用于对过程稳定性的检验

/—:(:,)

电声学声级计第部分规范

GBT3785.120101IEC61672-12002IDT

/—:(

声学家用电器及类似用途器具噪声测试方法第部分通用要求

GBT4214.120001ev

q

:)

IEC60704-11997

—、:(

家用电器电动工具和类似器具的电磁兼容要求第部分发射

GB4343.120091CISPR14-

:,)

12005IDT

家用和类似用途电器的安全水族箱和花园池塘用电器的特殊要求(—

GB4706.67GB4706.67

,:,)

2008IEC60335-2-552005IDT

/:(/—

包装运输包装件基本试验第部分正弦定频振动试验方法

GBT4857.77GBT4857.7

,:,)

2005ISO22472000MOD

/:

包装运输包装件基本试验第部分正弦变频振动试验方法

GBT4857.1010

(/—,:,)

GBT4857.102005ISO83182000MOD

/:

包装运输包装件基本试验第部分随机振动试验方法

GBT4857.2323

:

消费品使用说明第部分家用和类似用途电器

GB5296.22

/标牌

GBT13306

/工业产品保证文件总则

GBT14436

3术语和定义

下列术语和定义适用于本文件。

1

/—

GBT313052014

3.1

电磁振动式气泵electromaneticvibratorairum

gypp

,(),

将永磁体在工频交变磁场相互作用产生的机械运动通过摇杆或连杆传导转变成安装在气室上

,、,

的振动膜的振动并在气室的进排气阀门的配合作用下进行气体压缩和输送的一种气泵一般有一个

或一个以上的气室。

3.2

气室airchamber

,,,、,

气泵中的主要部件一般为圆柱形空腔空腔的一面安装有振动膜另一面安装有进排气阀门气

体在空腔中压缩和输送。

3.3

摇杆rocker

,,,

气泵中的运动部件一端装有永磁体另一端为可安装转轴安装后可以围绕转轴在一定的范围内

左右摆动。

3.4

连杆rod

,,,

气泵中的运动部件中间部分固定或嵌装有永磁体两端设置有连接振动膜的固定结构安装后可

沿轴线方向在一定的范围内振动。

3.5

振动膜vibratormembrane

y

,,,()。

气泵中的主要部件一般由橡胶制作安置在气室敞开的一面其中间部分与摇杆或连杆有联接

3.6

皮碗diahram国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

pg

,,,

一种振动膜用橡胶或类似橡胶材料制成的碗形零件可直接套在气室的外壁上简化振动膜的

安装。

3.7

正常运行normaloeration

p

,。

在规定测试条件下气泵以正常使用工作状态运行

3.8

最大排气压力maximumairflowressure

p

,。

在规定测试条件且排气口处于完全封闭状态下气泵的排气压力

3.9

最大排气量maximumairflow

,。

在规定测试条件且排气口处于完全开放状态下气泵的单位时间排气量

3.10

气量压力特性曲线

-airflow-ressureerformancecurve

pp

气泵排气流量与排气压力之间关系的曲线。

4分类和命名

4.1分类

4.1.1气泵按电源使用方式分为:

———交流气泵;

———直流气泵;

2

/—

GBT313052014

———交直流两用气泵。

4.1.2气泵按结构类型分为:

———摇杆结构;

———连杆结构。

4.2型号命名

气泵型号命名的含义如下:

Z□□-□-□

:

生产单位设计代号用字母和数字组成

:()

规格代号额定功率W

使用电源类型代号:———交流;———直流;———交直流两用

JZN

传导结构代号:———摇杆、———连杆

YL

:“”“”

产品名称代号用振拼音首字母Z表示

示例:

:、、。

ZYJ-025-123即设计型号123额定功率25W摇杆结构的交流电磁振动式气泵

:、、。

ZLZ-125-12A即设计型号12A额定功率125W连杆结构的直流电磁振动式气泵

5要求

5.1一般要求

,国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页()

5.1.1气泵应符合本标准的要求按规定程序批准的图样
