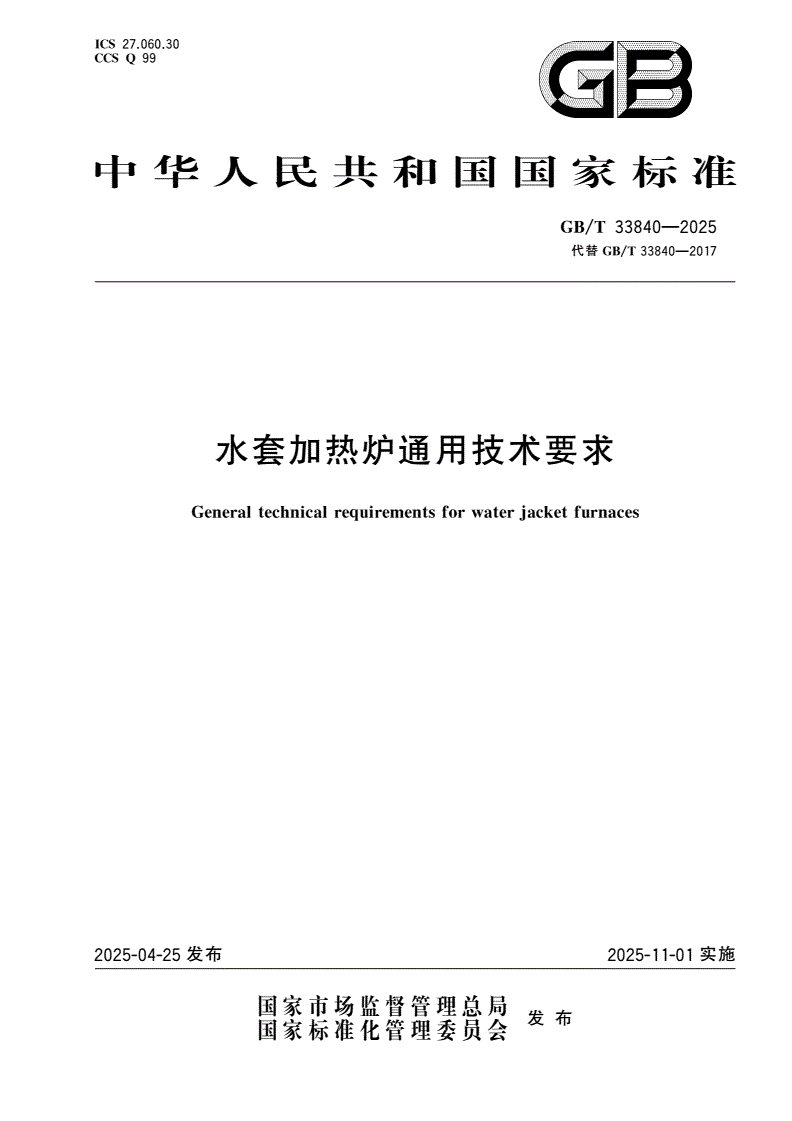

GB/T 33840-2025 水套加热炉通用技术要求

ICS2706030

CCSQ.99.

中华人民共和国国家标准

GB/T33840—2025

代替GB/T33840—2017

水套加热炉通用技术要求

Generaltechnicalrequirementsforwaterjacketfurnaces

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T33840—2025

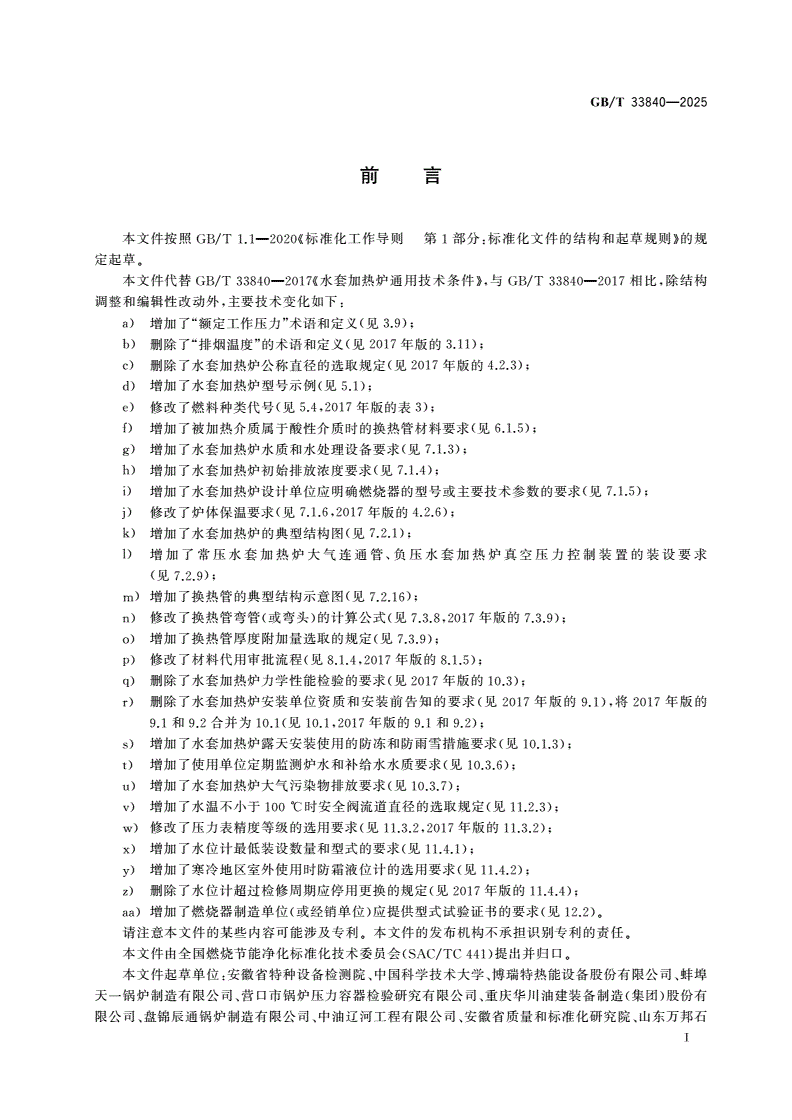

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GB/T1.1—2020《1:》

定起草

。

本文件代替水套加热炉通用技术条件与相比除结构

GB/T33840—2017《》,GB/T33840—2017,

调整和编辑性改动外主要技术变化如下

,:

增加了额定工作压力术语和定义见

a)“”(3.9);

删除了排烟温度的术语和定义见年版的

b)“”(20173.11);

删除了水套加热炉公称直径的选取规定见年版的

c)(20174.2.3);

增加了水套加热炉型号示例见

d)(5.1);

修改了燃料种类代号见年版的表

e)(5.4,20173);

增加了被加热介质属于酸性介质时的换热管材料要求见

f)(6.1.5);

增加了水套加热炉水质和水处理设备要求见

g)(7.1.3);

增加了水套加热炉初始排放浓度要求见

h)(7.1.4);

增加了水套加热炉设计单位应明确燃烧器的型号或主要技术参数的要求见

i)(7.1.5);

修改了炉体保温要求见年版的

j)(7.1.6,20174.2.6);

增加了水套加热炉的典型结构图见

k)(7.2.1);

增加了常压水套加热炉大气连通管负压水套加热炉真空压力控制装置的装设要求

l)、

见

(7.2.9);

增加了换热管的典型结构示意图见

m)(7.2.16);

修改了换热管弯管或弯头的计算公式见年版的

n)()(7.3.8,20177.3.9);

增加了换热管厚度附加量选取的规定见

o)(7.3.9);

修改了材料代用审批流程见年版的

p)(8.1.4,20178.1.5);

删除了水套加热炉力学性能检验的要求见年版的

q)(201710.3);

删除了水套加热炉安装单位资质和安装前告知的要求见年版的将年版的

r)(20179.1),2017

和合并为见年版的和

9.19.210.1(10.1,20179.19.2);

增加了水套加热炉露天安装使用的防冻和防雨雪措施要求见

s)(10.1.3);

增加了使用单位定期监测炉水和补给水水质要求见

t)(10.3.6);

增加了水套加热炉大气污染物排放要求见

u)(10.3.7);

增加了水温不小于时安全阀流道直径的选取规定见

v)100℃(11.2.3);

修改了压力表精度等级的选用要求见年版的

w)(11.3.2,201711.3.2);

增加了水位计最低装设数量和型式的要求见

x)(11.4.1);

增加了寒冷地区室外使用时防霜液位计的选用要求见

y)(11.4.2);

删除了水位计超过检修周期应停用更换的规定见年版的

z)(201711.4.4);

增加了燃烧器制造单位或经销单位应提供型式试验证书的要求见

aa)()(12.2)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国燃烧节能净化标准化技术委员会提出并归口

(SAC/TC441)。

本文件起草单位安徽省特种设备检测院中国科学技术大学博瑞特热能设备股份有限公司蚌埠

:、、、

天一锅炉制造有限公司营口市锅炉压力容器检验研究有限公司重庆华川油建装备制造集团股份有

、、()

限公司盘锦辰通锅炉制造有限公司中油辽河工程有限公司安徽省质量和标准化研究院山东万邦石

、、、、

Ⅰ

GB/T33840—2025

油科技股份有限公司山东鲁能特种设备检验检测有限公司山东禧龙石油装备有限公司中国石油天

、、、

然气股份有限公司大庆特种设备检验中心大庆市特种设备检验研究所东营市成功石油科技有限责任

、、

公司江苏科圣智能装备股份有限公司安徽省产品质量监督检验研究院芜湖市特种设备检验研究院

、、、。

本文件主要起草人夏红伟杨必应何立群张凤安徐力张文秋韩鹏杨杰张海涛孟凡岭

:、、、、、、、、、、

裴召华董凯王少尤王维国崔小东万骏成志强林贺勇汤海波曹世星唐禹明刘存信王在良

、、、、、、、、、、、、、

章全奎程文强葛大中伍韶君

、、、。

本文件于年首次发布为本次为第一次修订

2017GB/T33840—2017,。

Ⅱ

GB/T33840—2025

水套加热炉通用技术要求

1范围

本文件界定了水套加热炉的术语和定义描述了基本参数型号编制方法规定了材料设计制造

,、,、、、

检验与试验安装调试与使用安全附件和仪表以及燃烧设备及系统等方面的通用技术要求

、、、,。

本文件适用于使用固体液体或气体作为燃料水套的额定工作压力小于且最高工作温

、,0.1MPa

度小于通过水套内的水加热原油或其混合物换热管内被加热介质最高工作温度低于标准沸点

120℃,,

的水套加热炉

。

当水套加热炉换热管内为其他介质时参照使用

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

热交换器

GB/T151

优质碳素结构钢

GB/T699

承压设备用钢板和钢带第部分一般要求

GB/T713.11:

承压设备用钢板和钢带第部分规定温度性能的非合金钢和合金钢

GB/T713.22:

低中压锅炉用无缝钢管

GB/T3087

碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T3274

固定式钢梯及平台安全要求第部分工业防护栏杆及钢平台

GB4053.33:

高压锅炉用无缝钢管

GB/T5310

高压化肥用无缝钢管

GB/T6479

石油裂化用无缝钢管

GB/T9948

钢制对焊管件类型与参数

GB/T12459

锅炉大气污染物排放标准

GB13271

钢制对焊管件技术规范

GB/T13401

水管锅炉第部分受压元件强度计算

GB/T16507.4—20224:

水管锅炉第部分制造

GB/T16507.5—20225:

锅壳锅炉第部分材料

GB/T16508.2—20222:

锅壳锅炉第部分设计与强度计算

GB/T16508.3—20223:

锅壳锅炉第部分制造检验与验收

GB/T16508.4—20224:、

锅壳锅炉第部分安全附件和仪表

GB/T16508.5—20225:

锅壳锅炉第部分燃烧系统

GB/T16508.6—20226:

石油工业用加热炉能效限定值及能效等级

GB24848—2010

燃烧方式术语和定义

GB/T37650

建筑给水排水及采暖工程施工质量验收规范

GB50242

钢制管法兰系列

HG/T20592(PN)

1

GB/T33840—2025

钢制管法兰系列

HG/T20615(Class)

工业锅炉烟箱钢制烟囱技术条件

JB/T1621、

压力容器涂敷与运输包装

NB/T10558

锅炉用材料入厂验收规则

NB/T10939

承压设备用碳素钢和合金钢锻件

NB/T47008

承压设备用不锈钢和耐热钢锻件

NB/T47010

承压设备无损检测

NB/T47013

承压设备焊接工艺评定

NB/T47014

承压设备用焊接材料订货技术条件

NB/T47018

工业锅炉技术条件

NB/T47034—2021

容器支座第部分鞍式支座

NB/T47065.11:

石油工业用加热炉型式与基本参数

SY/T0540—2013

天然气地面设施抗硫化物应力开裂和应力腐蚀开裂金属材料技术规范

SY/T0599

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T37650。

31

.

水套加热炉waterjacketfurnace

以水作为中间载热介质加热水套内换热管内被加热介质的加热炉

,。

32

.

水套waterjacket

在水套加热炉中用以储存炉水布置换热管炉胆烟管等换热部件的圆筒形容器

,、、。

33

.

炉胆furnace

布置在水套内部的圆筒形炉膛该部件是水套加热炉的燃烧空间和辐射受热面

,。

34

.

换热管heatexchangerpipe

通过壁面外侧吸收水套内中间载热介质的热量并将热量传递给壁面内侧冷流体的管式换热部件

,。

注水套加热炉换热管的型式有单程盘管式多程盘管式和螺旋盘管式等

:、。

35

.

最高火界maximumfireline

水套加热炉受热面上受火焰或高温烟气冲刷的水侧最高点

。

36

.

回燃室reversalchamber

与炉胆连接使炉胆内燃料燃烧产生的烟气流向发生改变进入到烟管中进行换热的部件

,,。

37

.

烟管smoketube

烟气在管内流动的受热面管

。

38

.

工作压力workingpressure

水套加热炉正常工作情况下水套顶部可能达到的最高介质压力

,。

2

GB/T33840—2025

39

.

额定工作压力ratedworkingpressure

在规定的给水压力和负荷范围内按设计性能长期连续运行时水套内的介质压力

。

310

.

设计压力designpressure

在相应设计温度下用以确定水套加热炉受压元件厚度的压力

。

311

.

设计温度designtemperature

水套加热炉正常工作情况下在相应设计压力下受压元件金属可能达到的最高温度

,。

312

.

额定热负荷ratedheatload

水套加热炉在额定的输入输出条件下单位时间内换热管内被加热介质通过水套加热炉所吸收的

、,

热量之和

。

4基本参数

41基础数据

.

411换热管内被加热介质的基础数据包括

..:

被加热介质的种类组分密度比热容黏度介质流量包括最大最小流量气油比含水率

a)、、、、、(、)、、

和含沙量等

;

被加热介质在进口处的操作温度操作压力及允许压力降

b)、。

412燃料的基础数据包括燃料的种类组分低位发热量温度压力密度黏度以及燃料油雾化剂

..、、、、、、,

的种类温度压力等

、、。

413场地条件的基础数据包括使用地的大气压力大气温度和空气相对湿度等

..、。

42主要设计参数

.

421额定热负荷

..

水套加热炉的额定热负荷应按中表进行选取

SY/T0540—20131。

422压力等级

..

水套加热炉的压力等级应按中表和表进行选取

SY/T0540—201323。

423热流密度

..

4231水套加热炉受热面平均热流密度宜为22

...11kW/m~16kW/m。

4232水套加热炉受热面最大平均热流密度不宜大于2

...37kW/m。

4233炉胆横截面热流密度等于炉胆的设计热负荷与炉胆内横截面积和热效率乘积的比值

...。

4234使用自然通风式燃烧器时炉胆横截面热流密度不宜大于2

...,6800kW/m。

424热效率

..

水套加热炉的热效率应符合中表和表的规定

GB24848—201012。

3

GB/T33840—2025

5型号编制方法

51水套加热炉的型号表示方法如下

.。

ST-△/XXX-△/XX/XX-△/△

通风方式

燃料种类

换热管设计压力

,MPa

水套壳体设计压力

,MPa

换热管内被加热介质种类

额定热负荷

,kW

水套受压状态

水套加热炉代号

示例表示常压额定热负荷换热管内被加热介质为原油混合物水套壳体设计

:ST-C/600-H/0/2.5-Q/Z、600kW、、

压力换热管设计压力气体燃料自然通风的水套加热炉

0MPa、2.5MPa、、。

当同时有两组或两组以上不同设计压力的换热管时换热管的设计压力之间以逗号隔开

,。

52水套受压状态代号见表

.1。

表1水套受压状态代号

序号水套受压状态代号

正压

1Z

常压

2C

负压

3F

53换热管内被加热介质种类代号见表

.2。

表2换热管内被加热介质种类代号

序号换热管内被加热介质种类代号

原油

1Y

原油混合物

2H

其他

3T

54燃料种类代号见表

.3。

表3燃料种类代号

序号燃料种类代号

固体燃料

1G

液体燃料

2Y

气体燃料

3Q

55通风方式代号见表

.4。

4

GB/T33840—2025

表4通风方式代号

序号通风方式代号

强制通风

1Q

自然通风

2Z

6材料

61基本要求

.

611水套加热炉金属材料承载构件材料及其焊接材料在使用条件下应具有足够的强度韧性塑

..、、、

性以及良好的抗疲劳性能和抗腐蚀性能

,。

612受压元件以及与受压元件焊接的承载构件钢材应是镇静钢常压水套加热炉壳体不宜采用沸

..。

腾钢制造

。

613受压元件用钢材铸钢件除外室温夏比冲击吸收能量不应低于

..()27J。

614受压元件用钢材铸钢件除外的室温断后伸长率不应小于

..()18%。

615当换热管内被加热介质属于规定的酸性介质时换热管材料应符合的

..SY/T0599,SY/T0599

规定

。

62材料选用

.

621钢板

..

受压元件用钢板应符合或的规定受火焰辐射和接触热烟气的受压元件

GB/T3274GB/T713.1
