GB/T 18445-2025 水泥基渗透结晶型防水材料

ICS9112030

CCSQ.17.

中华人民共和国国家标准

GB/T18445—2025

代替GB18445—2012

水泥基渗透结晶型防水材料

Cementitiouscapillarycrystallinewaterproofingmaterials

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T18445—2025

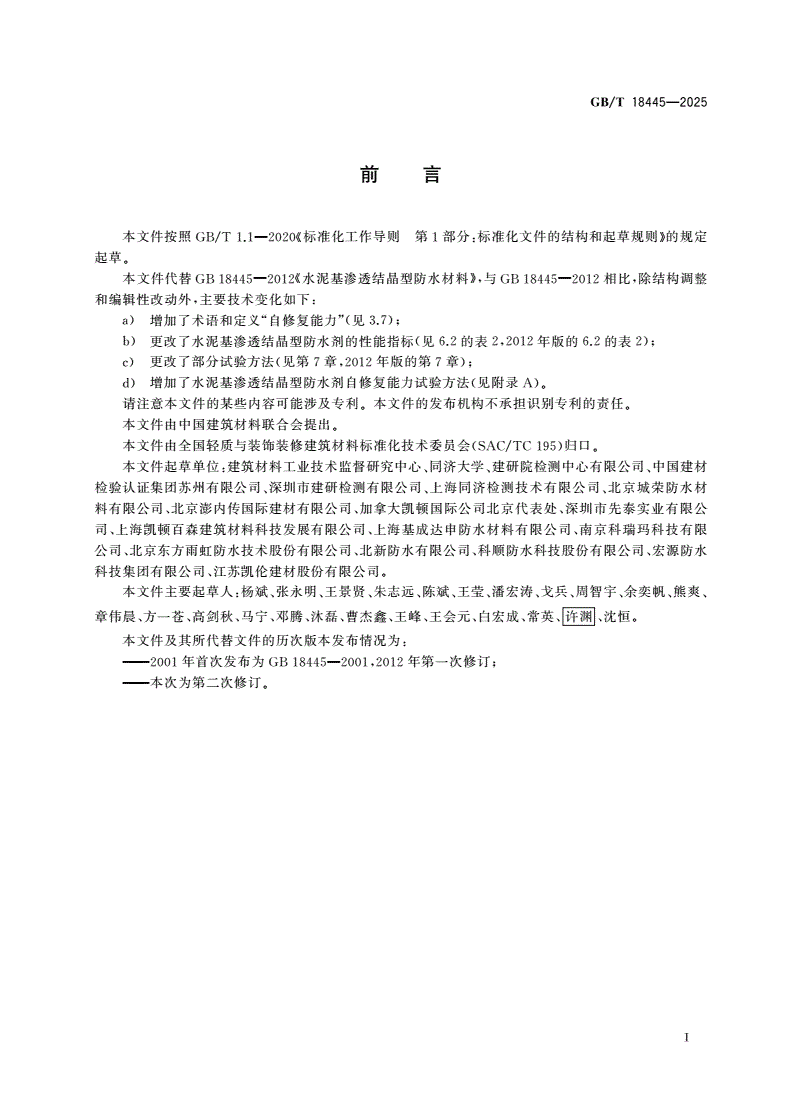

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替水泥基渗透结晶型防水材料与相比除结构调整

GB18445—2012《》,GB18445—2012,

和编辑性改动外主要技术变化如下

,:

增加了术语和定义自修复能力见

a)“”(3.7);

更改了水泥基渗透结晶型防水剂的性能指标见的表年版的的表

b)(6.22,20126.22);

更改了部分试验方法见第章年版的第章

c)(7,20127);

增加了水泥基渗透结晶型防水剂自修复能力试验方法见附录

d)(A)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国建筑材料联合会提出

。

本文件由全国轻质与装饰装修建筑材料标准化技术委员会归口

(SAC/TC195)。

本文件起草单位建筑材料工业技术监督研究中心同济大学建研院检测中心有限公司中国建材

:、、、

检验认证集团苏州有限公司深圳市建研检测有限公司上海同济检测技术有限公司北京城荣防水材

、、、

料有限公司北京澎内传国际建材有限公司加拿大凯顿国际公司北京代表处深圳市先泰实业有限公

、、、

司上海凯顿百森建筑材料科技发展有限公司上海基成达申防水材料有限公司南京科瑞玛科技有限

、、、

公司北京东方雨虹防水技术股份有限公司北新防水有限公司科顺防水科技股份有限公司宏源防水

、、、、

科技集团有限公司江苏凯伦建材股份有限公司

、。

本文件主要起草人杨斌张永明王景贤朱志远陈斌王莹潘宏涛戈兵周智宇余奕帆熊爽

:、、、、、、、、、、、

章伟晨方一苍高剑秋马宁邓腾沐磊曹杰鑫王峰王会元白宏成常英许渊沈恒

、、、、、、、、、、、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为年第一次修订

———2001GB18445—2001,2012;

本次为第二次修订

———。

Ⅰ

GB/T18445—2025

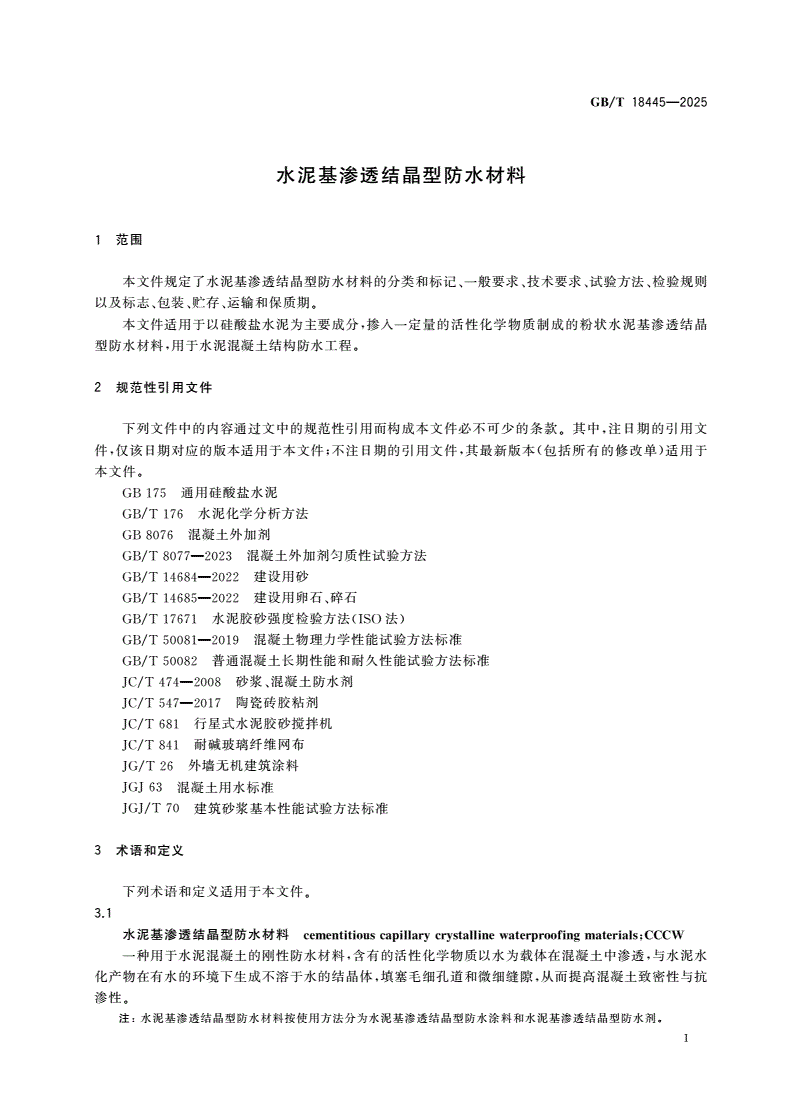

水泥基渗透结晶型防水材料

1范围

本文件规定了水泥基渗透结晶型防水材料的分类和标记一般要求技术要求试验方法检验规则

、、、、

以及标志包装贮存运输和保质期

、、、。

本文件适用于以硅酸盐水泥为主要成分掺入一定量的活性化学物质制成的粉状水泥基渗透结晶

,

型防水材料用于水泥混凝土结构防水工程

,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

通用硅酸盐水泥

GB175

水泥化学分析方法

GB/T176

混凝土外加剂

GB8076

混凝土外加剂匀质性试验方法

GB/T8077—2023

建设用砂

GB/T14684—2022

建设用卵石碎石

GB/T14685—2022、

水泥胶砂强度检验方法法

GB/T17671(ISO)

混凝土物理力学性能试验方法标准

GB/T50081—2019

普通混凝土长期性能和耐久性能试验方法标准

GB/T50082

砂浆混凝土防水剂

JC/T474—2008、

陶瓷砖胶粘剂

JC/T547—2017

行星式水泥胶砂搅拌机

JC/T681

耐碱玻璃纤维网布

JC/T841

外墙无机建筑涂料

JG/T26

混凝土用水标准

JGJ63

建筑砂浆基本性能试验方法标准

JGJ/T70

3术语和定义

下列术语和定义适用于本文件

。

31

.

水泥基渗透结晶型防水材料cementitiouscapillarycrystallinewaterproofingmaterialsCCCW

;

一种用于水泥混凝土的刚性防水材料含有的活性化学物质以水为载体在混凝土中渗透与水泥水

,,

化产物在有水的环境下生成不溶于水的结晶体填塞毛细孔道和微细缝隙从而提高混凝土致密性与抗

,,

渗性

。

注水泥基渗透结晶型防水材料按使用方法分为水泥基渗透结晶型防水涂料和水泥基渗透结晶型防水剂

:。

1

GB/T18445—2025

32

.

水泥基渗透结晶型防水涂料cementitiouscapillarycrystallinewaterproofingcoating

以硅酸盐水泥石英砂为主要成分掺入一定量活性化学物质制成的粉状材料经与水拌和后调配

、,,

成可刷涂或喷涂在水泥混凝土表面的浆料亦能采用干撒法将粉料压入初凝前的水泥混凝土表面

;。

33

.

水泥基渗透结晶型防水剂cementitiouscapillarycrystallinewaterproofingadmixture

以硅酸盐水泥和活性化学物质为主要成分制成的粉状材料在水泥混凝土拌和过程中掺入使用

,。

34

.

活性化学物质activatedchemicaladditive

由碱金属盐或碱土金属盐络合化合物等复配而成能与水泥中的水化产物反应生成不溶于水的结

、,

晶体化学物质

。

35

.

去除涂层的抗渗压力permeabilityafterremovalofsamplecoat

将基准试件表面涂刷水泥基渗透结晶型防水涂料后在规定养护条件下养护至去除涂层后测

,28d,

得的抗渗压力

。

36

.

第二次抗渗压力thesecondpermeability

水泥基渗透结晶型防水材料的抗渗试件经第一次抗渗试验且试件全部透水后在标准养护条件

,,

下水中继续养护至进行第二次抗渗试验所测定的抗渗压力

,56d,。

37

.

自修复能力selfhealingability

一定宽度的水泥混凝土贯通裂缝在持续通水下条件下产生的愈合现象表征水泥基渗透结晶型防

,

水剂对水泥混凝土裂缝的修复性能

。

注自修复能力用愈合率u表示

:()。

4分类和标记

41分类

.

按使用方法将水泥基渗透结晶型防水材料分为水泥基渗透结晶型防水涂料代号和水泥基渗透

(C)

结晶型防水剂代号

(A)。

42标记

.

产品按产品名称代号标准编号和分类的顺序标记

、。

示例符合本文件的水泥基渗透结晶型防水涂料标记如下所示

:。

CCCWGB/T18445—2025C

5一般要求

本文件包括的产品不应对人体生态环境与水泥混凝土性能尤其是耐久性造成有害的影响所

、、(),

涉及与使用有关的安全与环保问题应符合我国相关标准和规范的规定

,。

6技术要求

61水泥基渗透结晶型防水涂料

.

水泥基渗透结晶型防水涂料性能应符合表的规定

1。

2

GB/T18445—2025

表1水泥基渗透结晶型防水涂料性能

序号项目性能指标

外观均匀无结块

1、

含水率

2/%≤1.5

细度筛余

3,0.63mm/%≤5

氯离子含量

4/%≤0.10

加水搅拌后刮涂无障碍

施工性

5刮涂无障碍

20min

抗折强度

628d/MPa≥2.8

抗压强度

728d/MPa≥15.0

湿基面粘结强度

828d/MPa≥1.0

带涂层砂浆的抗渗压力a报告实测值

28d/MPa

抗渗压力比带涂层

砂浆抗渗性能28d()/%≥250

9去除涂层砂浆的抗渗压力a报告实测值

28d/MPa

抗渗压力比去除涂层

28d()/%≥175

带涂层混凝土的抗渗压力a报告实测值

28d/MPa

抗渗压力比带涂层

28d()/%≥250

混凝土抗渗性能去除涂层混凝土的抗渗压力a报告实测值

1028d/MPa

抗渗压力比去除涂层

28d()/%≥175

带涂层混凝土的第二次抗渗压力

56d/MPa≥0.8

a基准砂浆和基准混凝土抗渗压力应为+0.0并在产品质量检验报告中列出

28d0.4-0.1MPa,。

62水泥基渗透结晶型防水剂

.

621水泥基渗透结晶型防水剂基本性能应符合表的规定

..2。

表2水泥基渗透结晶型防水剂基本性能

序号项目性能指标

外观均匀无结块

1、

含水率

2/%≤1.5

细度筛余

3,0.63mm/%≤5

氯离子含量

4/%≤0.05

总碱量报告实测值

5/%

减水率

6/%≤6

含气量

7/%
