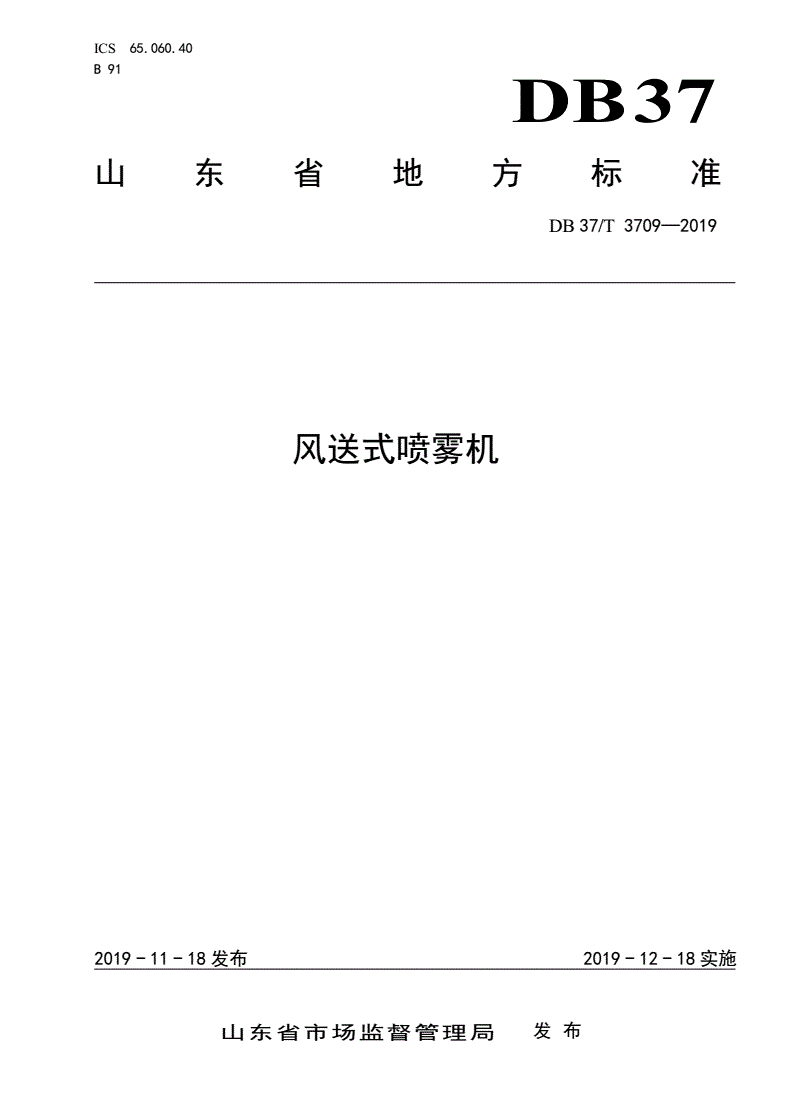

DB37/T 3709-2019 风送式喷雾机

ICS65.060.40

B91

DB37

山东省地方标准

DB37/T3709—2019

风送式喷雾机

2019-11-18发布2019-12-18实施

山东省市场监督管理局发布

DB37/T3709—2019

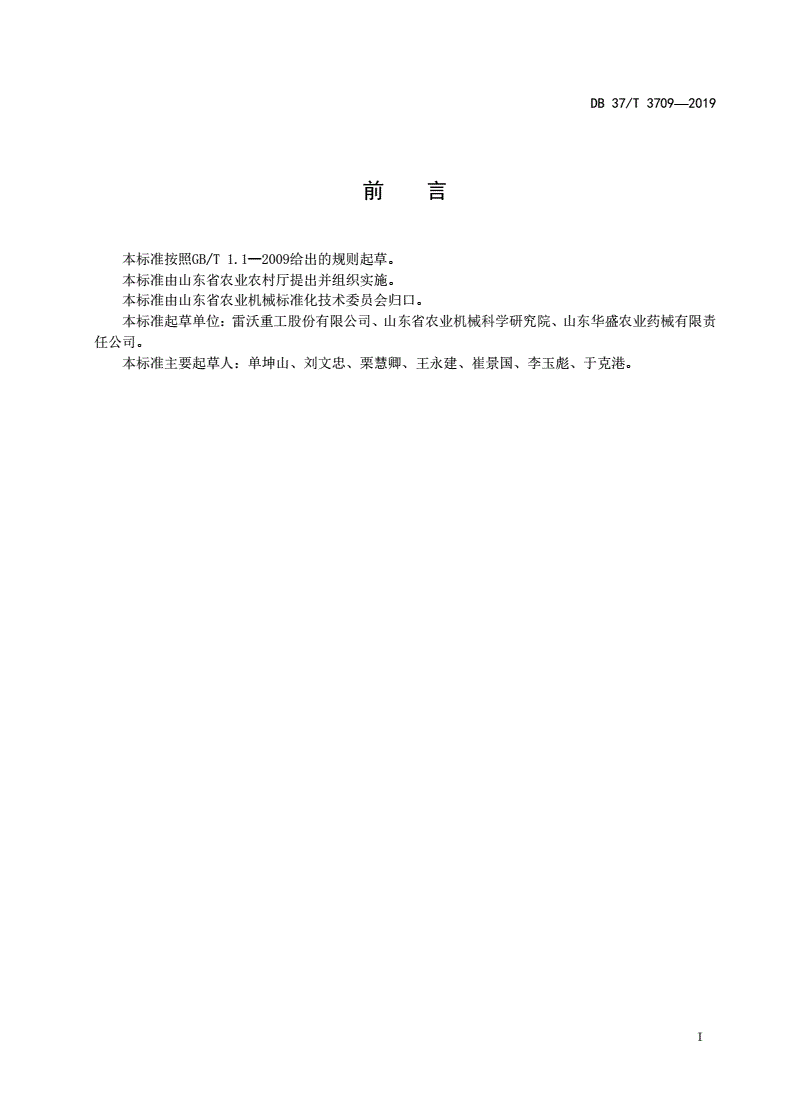

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省农业农村厅提出并组织实施。

本标准由山东省农业机械标准化技术委员会归口。

本标准起草单位：雷沃重工股份有限公司、山东省农业机械科学研究院、山东华盛农业药械有限责

任公司。

本标准主要起草人：单坤山、刘文忠、栗慧卿、王永建、崔景国、李玉彪、于克港。

I

DB37/T3709—2019

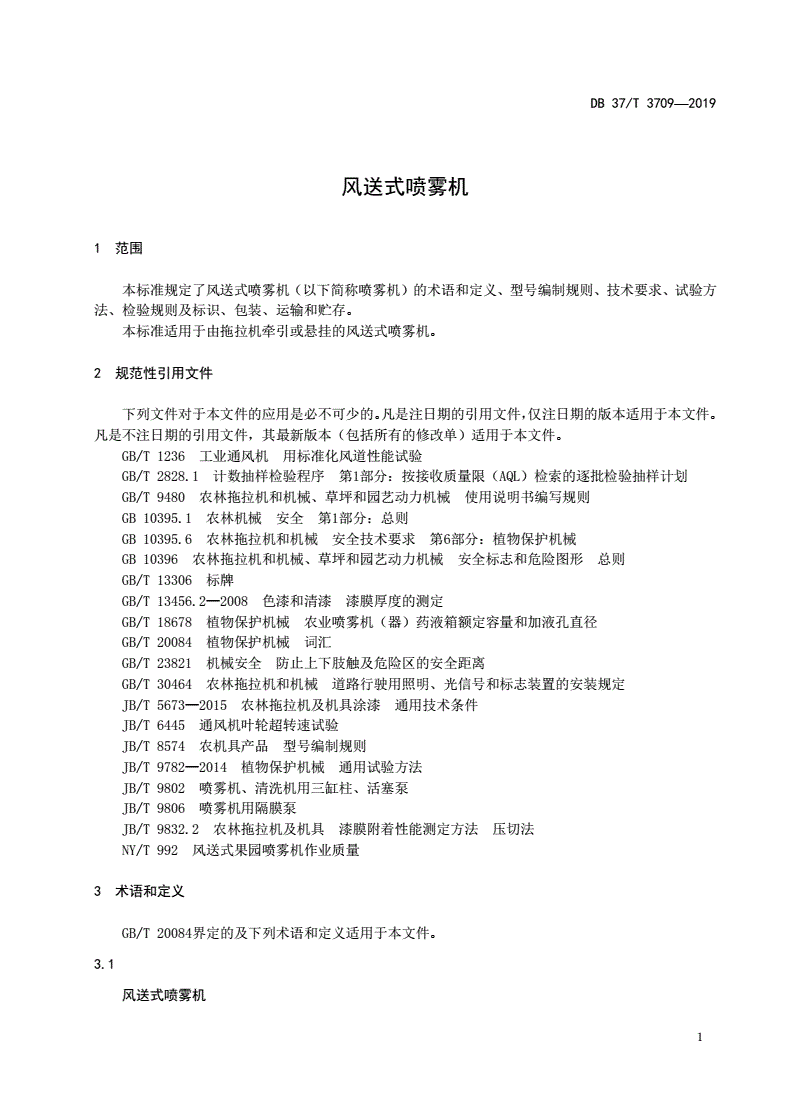

风送式喷雾机

1范围

本标准规定了风送式喷雾机（以下简称喷雾机）的术语和定义、型号编制规则、技术要求、试验方

法、检验规则及标识、包装、运输和贮存。

本标准适用于由拖拉机牵引或悬挂的风送式喷雾机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1236工业通风机用标准化风道性能试验

GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1农林机械安全第1部分：总则

GB10395.6农林拖拉机和机械安全技术要求第6部分：植物保护机械

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13306标牌

GB/T13456.2—2008色漆和清漆漆膜厚度的测定

GB/T18678植物保护机械农业喷雾机（器）药液箱额定容量和加液孔直径

GB/T20084植物保护机械词汇

GB/T23821机械安全防止上下肢触及危险区的安全距离

GB/T30464农林拖拉机和机械道路行驶用照明、光信号和标志装置的安装规定

JB/T5673—2015农林拖拉机及机具涂漆通用技术条件

JB/T6445通风机叶轮超转速试验

JB/T8574农机具产品型号编制规则

JB/T9782—2014植物保护机械通用试验方法

JB/T9802喷雾机、清洗机用三缸柱、活塞泵

JB/T9806喷雾机用隔膜泵

JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法

NY/T992风送式果园喷雾机作业质量

3术语和定义

GB/T20084界定的及下列术语和定义适用于本文件。

3.1

风送式喷雾机

1

DB37/T3709—2019

采用液力雾化、风力（气流）输送雾流，用于果树及其他乔木和灌木病虫害防治施药作业的喷雾机。

3.2

悬挂式

一种挂接与作业方式，由拖拉机的三点悬挂装置与喷雾机的悬挂点相联结进行作业。

3.3

牵引式

一种挂接与作业方式，由拖拉机的牵引装置与具有行走轮的喷雾机的牵引点相联结进行作业。

4型号编制规则

喷雾机产品型号表示方法按照JB/T8574的规定，由类别代号、特征代号和主参数三部分组成，标

记如下：

3WFS—

变型代号（依次用大写字母A、B、C表示……）；

主参数代号：药液箱容量，单位为升（L）

结构特征代号：Q—牵引式，X—悬挂式

小类分类代号：风送式喷雾机，用大写字母“FS”表示

产品类别代号：3W—表示喷雾机产品

示例：药液箱容量为1000L第一次变型后的牵引式风送喷雾机，标记为：3WFSQ-1000A

5要求

5.1安全与环保要求

5.1.1通用要求

喷雾机的通用安全技术要求应符合GB10395.6的规定。

5.1.2安全装置

5.1.2.1喷雾机液泵应设置限定工作压力的安全装置（如卸荷阀或限压阀），安全装置不允许被旁通，

其校正应准确可靠。从安全装置泄出的所有药液应能安全排回药液箱或液泵进水口管路中。

5.1.2.2对操作者易产生伤害的危险部位（如外露旋转及传动部件、高温部件及风机进风口等）应设

有防护网罩，网罩的尺寸及安全距离应符合GB/T23821的要求。

5.1.3最高限定压力

喷雾机应设置限定最高压力的安全装置（如卸荷阀或卸压阀），最高工作压力低于10MPa时，安全

装置的限定压力应不超过最高工作压力的1.2倍；最高工作压力等于或高于10MPa时，安全装置的限定

压力应不超过最高工作压力的1.1倍。

5.1.4电气安全性

2

DB37/T3709—2019

如果风送式喷雾机安装有电气部件时，用绝缘电阻测试仪器测量带电部件与易触及外壳之间的绝缘

电阻，绝缘电阻应不小于50MΩ。

5.1.5安全标志

5.1.5.1对操作者有危险的部位，当因结构等原因而无法设置防护罩时，应固定永久性安全标志。在

机具的明显部位还应有警示操作者使用安全防护用具的安全标志。

5.1.5.2安全标志的设计应符合GB10396的规定，且在说明书中应有相应标志的指示说明。

5.1.5.3喷雾机后部应设置回复反射器，安装牢固且反射器零部件不易拆卸，技术要求应符合GB/T

30464的规定。

5.1.6整机密封性

喷雾机正常工作时，应雾化性能良好，各零部件和连接处应密封可靠；在最高工作压力下运转10min

以上，系统不应出现液体渗漏现象。

5.1.7清洗装置

喷雾机应当提供一个容积至少为15L的清洗水箱，供操作者清洗使用。

5.1.8耳旁噪声

喷雾机在正常工作时，密闭驾驶室内耳旁噪声值应不大于89dB（A），无驾驶室的耳旁噪声值应不

大于95dB（A）。

5.2性能要求

5.2.1风机出口风速

风机以额定转速旋转时，出口处最低风速不得小于20m/s。

5.2.2喷雾半径（喷雾距离）

两侧出风的喷雾机喷雾半径或喷雾距离应不小于使用说明书明示射程。

5.2.3喷雾量

喷雾机在额定压力下工作，喷雾量偏差应在使用说明书明示喷雾量的±10%范围内。

5.2.4药液箱残留量

喷雾机工作至不能连续喷雾时，药箱内药液残留量应不大于药箱容积的1%。

5.2.5雾化效果

喷雾机在正常作业后，药液在作物上的覆盖率应不小于33%，沉积密度≥20个/cm2。

5.2.6可靠性

5.2.6.1喷雾机的有效度应不小于95%。

5.2.6.2喷雾机在正常工作状态下，首次故障前平均工作时间应不小于50h。

5.3主要零部件要求

3

DB37/T3709—2019

5.3.1液泵

5.3.1.1在不需排放药液的情况下应能拆卸液泵。

5.3.1.2液泵的容积效率和总效率应符合JB/T9802、JB/T9806的规定。

5.3.1.3液泵的空气室在规定的试验压力下保持1min，不应出现渗漏、破裂等现象。具有限压安全

装置的喷雾机，空气室的试验压力为额定工作压力上限的2倍。

5.3.2风机

5.3.2.1风机叶轮在最高工作转速的1.1倍转速下，进行超转速试验，试验3次，每次2min。试验

后，叶轮应无损伤、松动及明显变形等现象，变形量应符合JB/T6445的相关规定。

5.3.2.2风机的风量和效率应符合产品明示或规定的指标。

5.3.2.3喷雾作业时风机叶轮应运转平稳，无卡滞、松动和异常声响。装有风机离合器的喷雾机，当

离合器扳把处于“分离”位置时，离合器应分离彻底，风机应不转动；处于“接合”位置时，离合器应

接合可靠，风机转动灵活；离合器扳把应能锁定，不应出现自动分离或自动接合现象。

5.3.3药液箱

5.3.3.1药液箱应坚固耐用,装满药液后无渗漏和明显变形等现象。在盛放额定容量的药液正常工作和

行驶过程中，不应有药液外溢。药液箱应固定可靠，道路行驶及作业过程中应无松动现象。

5.3.3.2药箱盖应联接牢固、密封可靠，作业过程中不得出现意外松动或开启。

5.3.3.3药箱加液口应设有过滤网，药液箱的额定容量和加液口直径应符合GB/T18678的要求。

5.3.3.4药液箱上应有清晰、永久性的额定容量水位线或液面高度指示装置。加液时，操作者应能从

药箱外部看到液面位置。指示装置刻度间隔应小于额定容量的20%。

5.3.3.5药液箱底部应设有放液口，放液口应能在不污染操作者的情况下安全、方便的排尽药液。

5.3.3.6药液箱内应有清洗装置，并能单独关停。

5.3.3.7药液箱内应设有搅拌装置，确保喷雾过程中药箱内药液能充分搅拌。

5.3.3.8药液箱额定容量大于800L的喷雾机应配置添加化学药液（如农药）的装置，以使化学药液

不需要通过人工经药箱加液口加注。

5.3.4承压管路系统

5.3.4.1喷雾机的喷射部件和承压管路系统（包含仪表和压力计管路及所有软管）在1.5倍最高工作

压力的试验压力下保持1min，不应出现渗漏、破裂等现象。

5.3.4.2承压软管上应有标明制造厂名称和最大允许工作压力的永久性标志。

5.3.5压力表

喷雾机应安装压力表（压力计）以显示相应的工作压力。压力表安装位置应合理，应保证操作人员

从
