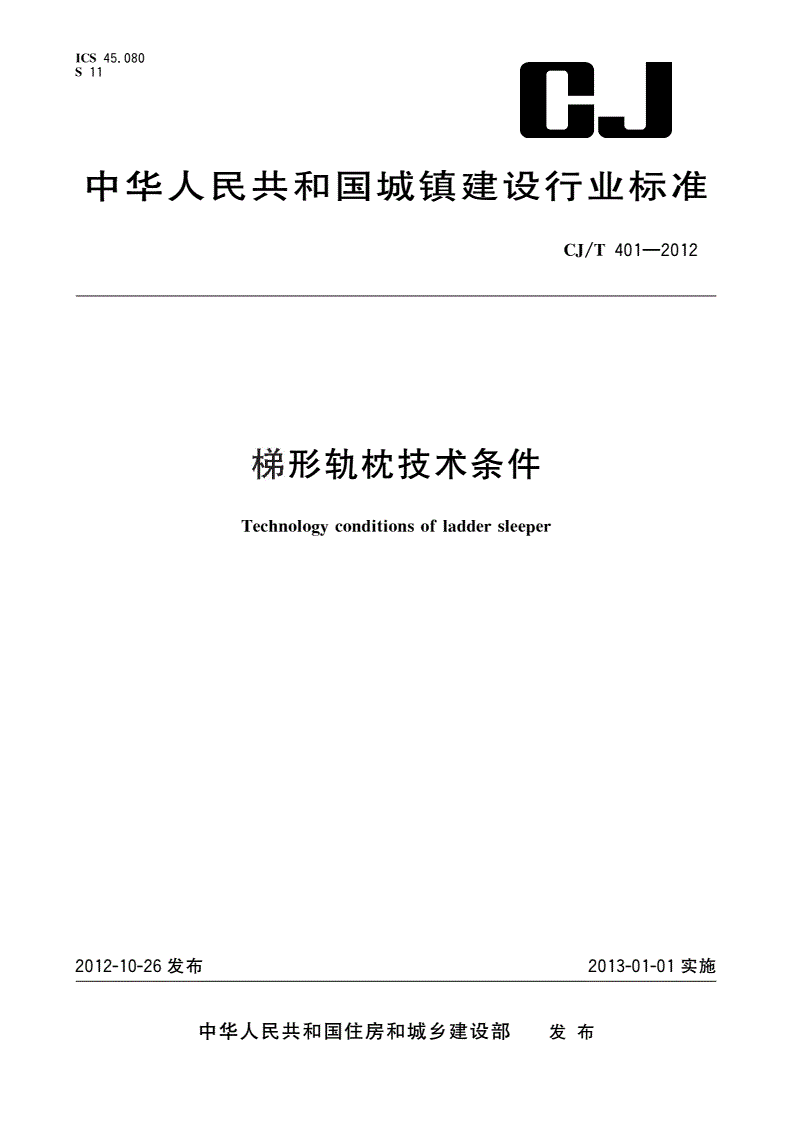

CJ/T 401-2012 梯形轨枕技术条件

ICS45080

S11.

中华人民共和国城镇建设行业标准

CJ/T401—2012

梯形轨枕技术条件

Technologyconditionsofladdersleeper

2012-10-26发布2013-01-01实施

中华人民共和国住房和城乡建设部发布

CJ/T401—2012

目次

前言…………………………

Ⅰ

范围………………………

11

规范性引用文件…………………………

21

术语和定义………………

31

使用条件和材料…………………………

42

要求………………………

53

试验方法…………………

64

检验规则…………………

75

标识和证明书……………

85

堆放和运输………………

96

质量保证…………………

106

附录规范性附录梯形轨枕静载抗裂和疲劳强度试验方法………

A()7

附录资料性附录预埋套管抗拔试验方法…………

B()10

附录资料性附录梯形轨枕标识……………………

C()11

附录资料性附录梯形轨枕合格证明书……………

D()13

CJ/T401—2012

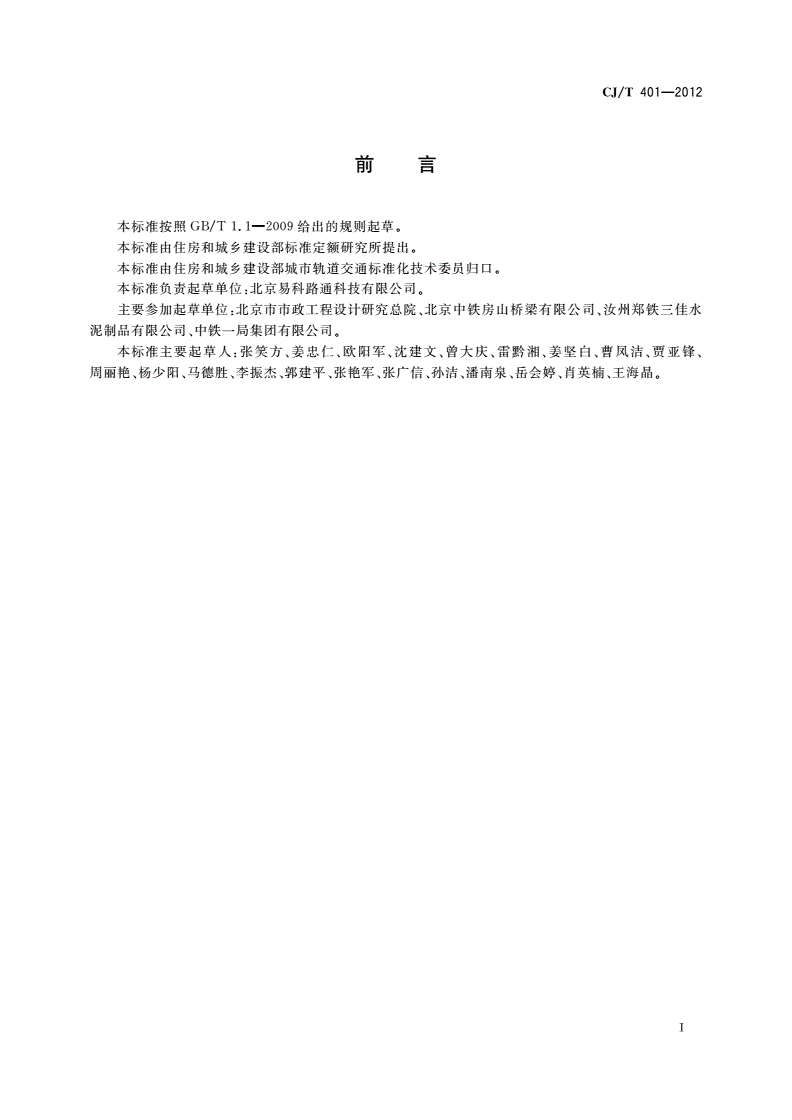

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部城市轨道交通标准化技术委员归口

。

本标准负责起草单位北京易科路通科技有限公司

:。

主要参加起草单位北京市市政工程设计研究总院北京中铁房山桥梁有限公司汝州郑铁三佳水

:、、

泥制品有限公司中铁一局集团有限公司

、。

本标准主要起草人张笑方姜忠仁欧阳军沈建文曾大庆雷黔湘姜坚白曹凤洁贾亚锋

:、、、、、、、、、

周丽艳杨少阳马德胜李振杰郭建平张艳军张广信孙洁潘南泉岳会婷肖英楠王海晶

、、、、、、、、、、、。

Ⅰ

CJ/T401—2012

梯形轨枕技术条件

1范围

本标准规定了梯形轨枕的使用条件和材料要求试验方法检测规则标识和证明书堆放和运输

、、、、、、

质量保证等要求

。

本标准适用于城市轨道交通预应力混凝土梯形轨枕的生产供货检查和验收

、、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

通用硅酸盐水泥

GB175

水泥化学分析方法

GB/T176

钢筋混凝土用钢第部分热轧光圆钢筋

GB1499.11:

钢筋混凝土用钢第部分热轧带肋钢筋

GB1499.22:

预应力混凝土用钢绞线

GB/T5224

混凝土外加剂均质性试验方法

GB/T8077

普通混凝土力学性能试验方法标准

GB/T50081

水泥原料中氯离子的化学分析方法

JC/T420

混凝土用水标准

JGJ63

所有部分铁路混凝土用骨料碱活性试验方法

TB/T2922()

铁路混凝土工程预防碱骨料反应技术条件

TB/T3054—

铁路混凝土工程施工质量验收标准

TB10424

铁路混凝土强度检验评定标准

TB10425

一般用途低碳钢丝

YB/T5294

3术语和定义

下列术语和定义适用于本文件

。

31

.

梯形轨枕laddersleeper

由预应力混凝土纵梁及联结杆件组成的梯子形状轨道构件

。

32

.

联结杆件couplingbar

构成梯形轨枕的部件之一其作用是联结左右两根预应力混凝土纵梁

,。

33

.

边角缺损cornerdefect

梯形轨枕成品的纵梁侧面及端部棱角处的混凝土因磕碰所造成的伤害

、。

1

CJ/T401—2012

4使用条件和材料

41使用条件

.

411一般环境要求

..

温度

a):-25℃~60℃;

相对湿度

b):≤99%;

海拔高度

c):≤3000m。

412线路条件要求

..

轨距

a):1435mm;

轨道类型无碴轨道或有碴轨道

b):;

线路敷设方式地下线地面线及高架线

c):、;

平面曲线半径

d):≥300m;

竖曲线半径

e):≥3000m;

线路坡度

f):≤35‰。

42材料要求

.

原材料入厂应有合格证明书或检验报告单并符合设计文件规定材料入场应按的规定

,,TB10424

对材料复检

。

421水泥

..

采用强度等级不应低于级的硅酸盐水泥或普通硅酸盐水泥碱含量不应大于其他技

42.5,0.6%,

术要求应符合的规定

GB175。

422粗骨料

..

粗骨料应选用材质坚硬表面清洁的连续级配碎石粒径之间除含泥量不应大于

、,5mm~20mm。

外其他指标应符合的规定

0.5%,TB10424。

423细骨料

..

细骨料应选用材质坚硬表面洁净的级配合理质地均匀坚固吸水率低孔隙率小的洁净天然中粗

、、、、

河砂其细度模数为含泥量不应大于其余技术要求应符合的规定当粗

,2.6~3.2,1.5%,TB10424。、

细骨料料源确定或改变时应在生产梯形轨枕前依据对骨料的活性进行评价

,TB/T3054。

424碱骨料反应预防

..

碱骨料反应预防应符合的规定不应使用具有碱碳酸盐反应活性或砂浆棒膨胀率大

TB/T3054。-

于的碱硅酸盐反应活性的骨料当骨料的砂浆棒膨胀率为时碱含量不应超过

0.2%-。0.1%~0.2%,

3当轨枕投产前及骨料来源改变时应根据所有部分和的规定对骨

3kg/m。,TB/T2922()TB/T3054

料的碱活性进行试验和评价

。

425拌合用水

..

应符合的规定

JGJ63。

2

CJ/T401—2012

426外加剂

..

应采用减水率不小于收缩率比不大于的聚羧酸盐系减水剂其他技术要求应符合

25%、110%,

的规定不应使用掺入氯盐类外加剂

TB10424。。

427掺合料

..

混凝土中可掺入粉煤灰磨细矿渣硅灰复合掺合料其性能应符合的规定

、、、,TB10424。

428钢材

..

钢材的使用标准应符合下列规定

:

预应力筋用ϕ钢绞线其性能应符合的规定

a)4.22×3,GB/T5224;

箍筋用低碳钢热轧圆盘条和热轧带肋钢筋其性能应符合
