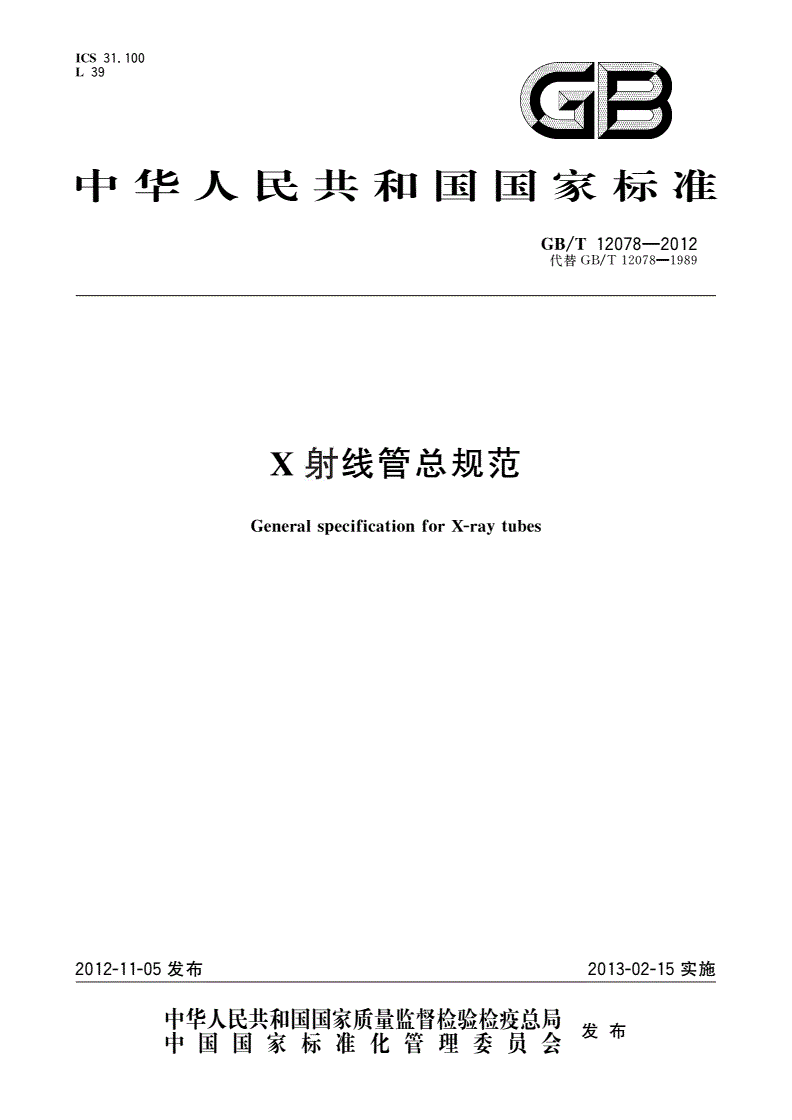

GB/T 12078-2012 X射线管总规范

ICS31.100十______a

L39

中华人民共和国国彖标准

GB/T12078—2012

代替GB/T12078—1989

X射线管总规范

GeneralspecificationforX-raytubes

2012-11-05发布2013-02-15实施

GB/T12078—2012

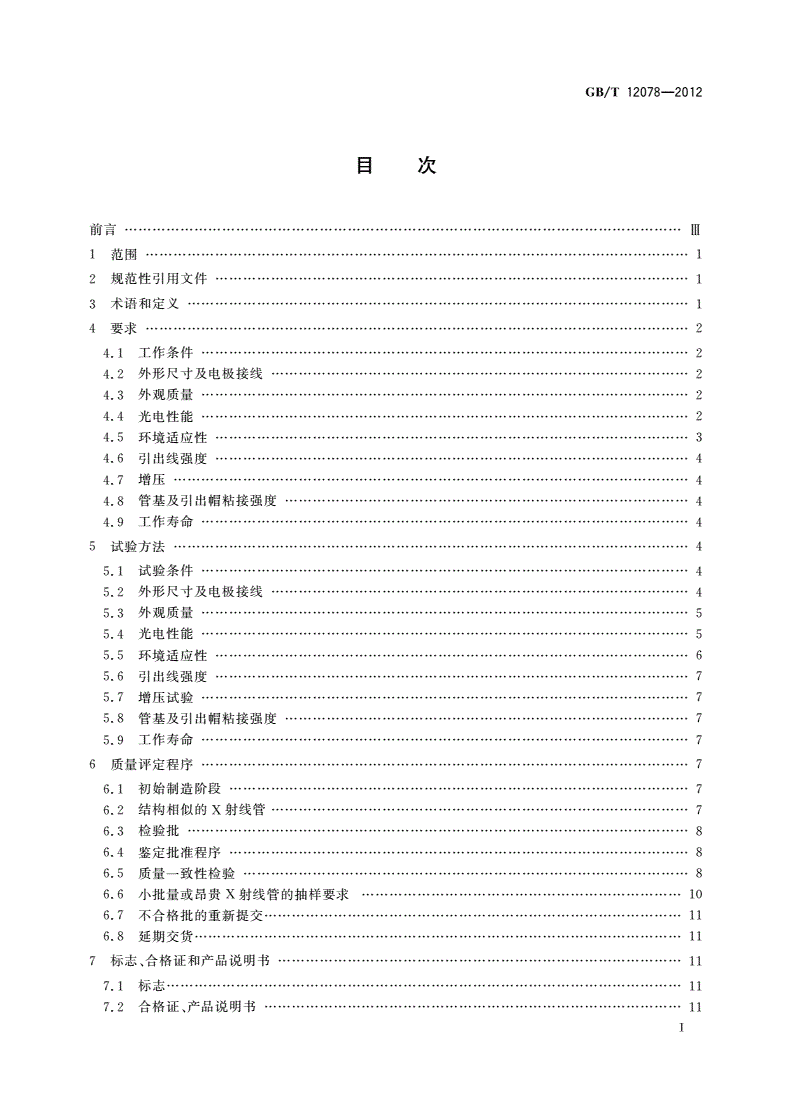

目次

前言m

i范围1

2规范性引用文件1

3术语和定义1

4要求2

4.1T作条件2

4.2外形尺寸及电极接线2

4.3外观质量2

4.4光电性能2

4.5环境适应性3

4.5引出线强度4

4.7增压4

4.8管基及引出帽粘接强度4

4.9T作寿命4

5试验方法4

5.1试验条件4

5.2外形尺寸及电极接线4

5.3外观质量5

5.4光电性能5

5.5环境适应性6

5.5引出线强度7

5.7增压试验7

5.8管基及引出帽粘接强度7

5.9工作寿命7

6质量评定程序7

6.1初始制造阶段7

6.2结构相似的X射线管7

6.3检验批8

6.4鉴定批准程序8

6.5质量一致性检验8

6.5小批量或昂贵X射线管的抽样要求10

6.7不合格批的重新提交11

6.8延期交货11

7标志、合格证和产品说明书11

7.1标志11

7.2合格证、产品说明书11

T

GB/T12078—2012

8包装、运输、贮存12

8.1包装12

8.2运输12

8.3贮存12

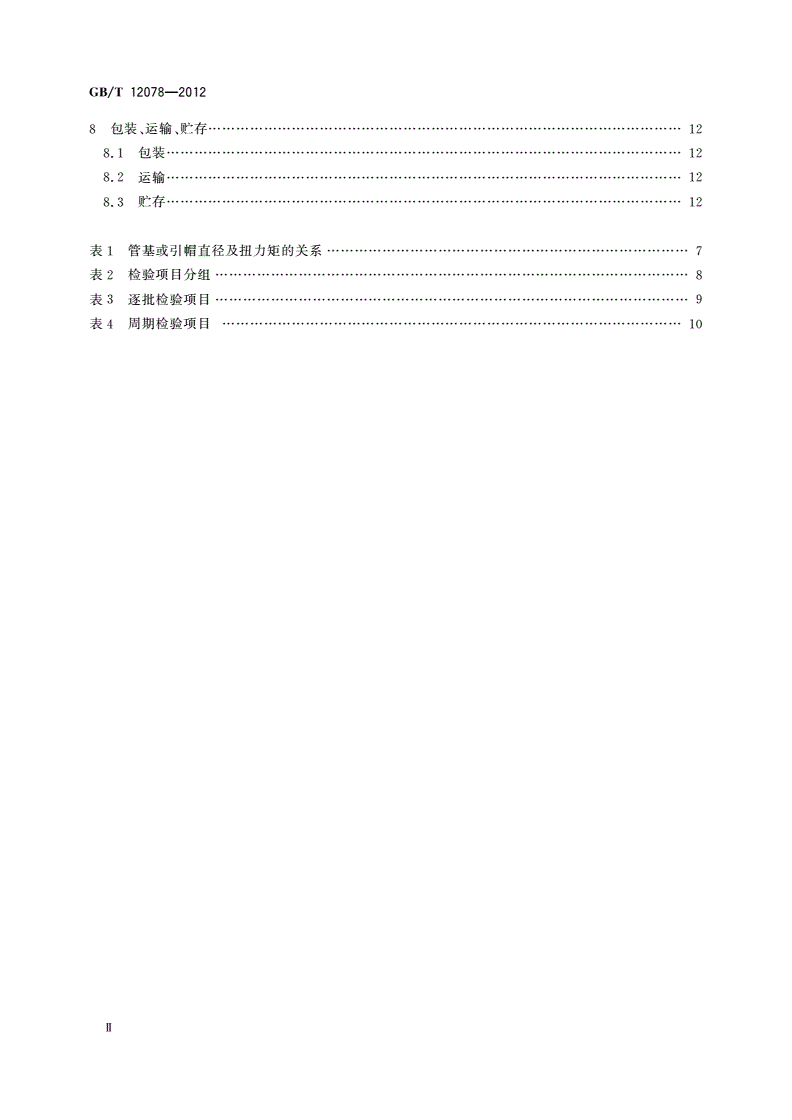

表1管基或引帽直径及扭力矩的关系7

表2检验项目分组8

表3逐批检验项目9

表4周期检验项目10

n

GB/T12078—2012

■ir■■i

刖吕

本规范按照GB/T1.1—2009给出的规则起草。

本规范代替GB/T12078—19890射线管总规范》。

本规范与GB/T12078—1989相比主要变化如下：

—采GB/T10149《医X射线设备术语和符号》和GB/T4597((电子管词汇》中的相关术语；

—光电性能指标中增加了漏电流，删除了X射线管阳极电流稳定性、栅控X射线管灯丝栅极间

耐压；

——明确了工作耐久性的试验方法；

——引GB/T2828.1-2003代替原来的计数检查抽样方案程序。

本规范由中华人民共和国工业和信息化部提出。

本规范由全国电真空器件标准化技术委员会(SAC/TC167)归口。

本规范起草单位:杭州万东电子有限公司。

本规范主要起草人:胡海洪、田丰、傅勇敏、俞晓妹、胡有成。

本规范所代替标准的历次版本发布情况为：

——GB/T12078—19890

m

GB/T12078—2012

X射线管总规范

1范围

本规范规定了x射线管术语、定义、符号、要求、试验方法、质量评定程序、标志、合格证、产品说明

书以及包装、运输和贮存。

本规范适用于各种类型的x射线管。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2423.1—2001电工电子产品环境试验第2部分:试验方法试验A：低温

GB/T2423.2—2001电工电子产品环境试验第2部分:试验方法试验B：高温

GB/T2423.3—2006电工电子产品环境试验第2部分:试验方法试验Cab：恒定湿热试验

GB/T2423.5—1995电工电子产品环境试验第2部分:试验方法试验Ea和导则：冲击

GB/T2423.10—2008电工电子产品环境试验第2部分:试验方法试验F：振动（正弦）

GB/T2423.16—1999电工电子产品环境试验第2部分:试验方法试验J及导则：长霉

GB/T2423.17—2008电T电子产品环境试验第2部分:试验方法试验Ka：盐雾

GB/T2423.21—1991电工电子产品基本环境试验规程试验M：低气压试验方法

GB/T2423.22—2002电工电子产品环境试验第2部分:试验方法试验N：温度变化

GB/T2828.1—2003计数抽样检验程序第1部分:按接收质量限（AQL）检索的逐批检验抽样

计划

GB/T2987电子管参数符号

GB/T4597电子管词汇

GB/T10149医X射线设备术语和符号

GB/T12079X射线管光电性能测试方法

SJ/T10624X射线管寿命试验方法

3术语和定义

GB/T2987,GB/T4597和GB/T10149确立的以及下列术语和定义适用于本文件。

3.1

灯丝特性filamentcharacteristic

X射线管灯丝电流与灯丝电压的关系。

3.2

X射线管电流截止栅压X-raytubecurrentcut-offgridvoltage

栅控X射线管在标称X射线管电压下，致使X射线管电流截止时所加的栅压。

1

GB/T12078—2012

3.3

漏电流leakagecurrent

无灯丝电流情况下，加载管电压时产生的管电流。

4要求

4.1工作条件

4.1.1环境条件

应包括环境温度、相对湿度、大气压力及其他环境条件，应符合详细规范中的规定。

4.1.2电源条件

电源条件应符合GB/T12079的规定。

4.2外形尺寸及电极接线

X射线管外形尺寸及电极接线应符合详细规范的规定。

4.3外观质量

4.3.1外观

应符合详细规范的规定。

4.3.2电极表面

X射线管内电极表面应不存在能影响性能的损伤。

4.3.3阳极靶面

X射线管的阳极靶面不应有裂缝、脱出、熔化现象，不应有异物熔在实际焦点上面。

4.3.4零件的连接

X射线管零件的连接应牢固，不应有虚焊和松动现象。

4.3.5管内碎屑

X射线管内不允许有影响正常工作的碎屑。

4.4光电性能

4.4.1标称X射线管电压

应符合详细规范的规定。

4.4.2超电压

应符合详细规范的规定。

4.4.3阴极发射特性

应符合详细规范的规定。

2

GB/T12078—2012

4.4.4灯丝特性

应符合详细规范的规定。

4.4.5阳极标称输入功率

应符合详细规范的规定。

4.4.6最大连续热耗散

应符合详细规范的规定。

4.4.7焦点标称值

应符合详细规范的规定。

4.4.8辐射能通量密度均匀性

应符合详细规范的规定。

4.4.9照射量率

应符合详细规范的规定。

4.4.10固有滤过

应符合详细规范的规定。

4.4.11光谱纯度

应符合详细规范的规定。

4.4.12栅控X射线管电流截止特性

应符合详细规范的规定。

4.4.13漏电流

应符合详细规范的规定。

4.5环境适应性

4.5.1低温

X射线管应经受5.5.1低温试验。试验后，测其标称X射线管电压应符合4.4.1的要求。

4.5.2咼温

X射线管应经受5.5.2高温试验。试验后，测其标称X射线管电压应符合4.4.1的要求。

4.5.3恒定湿热

X射线管应经受5.5.3湿热试验。试验后，测其标称X
