YC/T 456-2013 片烟贮存养护 低排放机械调控法

ICS65.160

X85

备案号:—

390272013

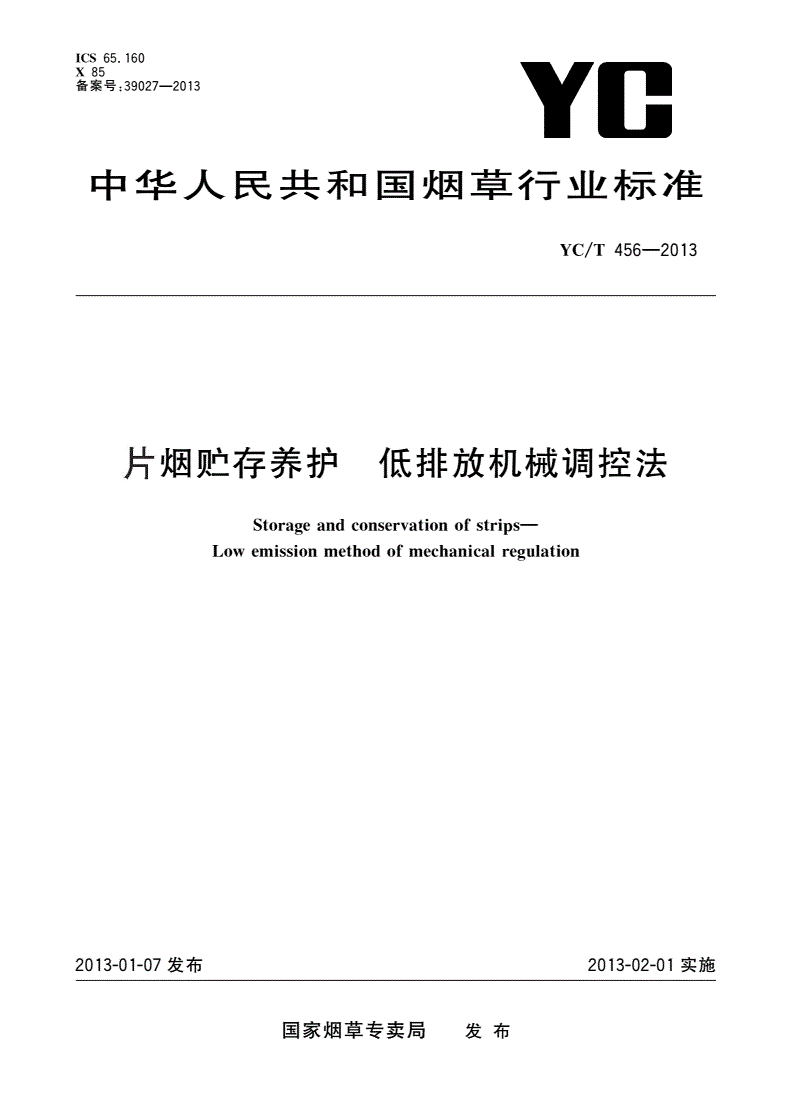

中华人民共和国烟草行业标准

/—

YCT4562013

片烟贮存养护低排放机械调控法

—

Storaeandconservationofstris

gp

Lowemissionmethodofmechanicalreulation

ㅤㅤㅤㅤg

2013-01-07发布2013-02-01实施

国家烟草专卖局发布

/—

YCT4562013

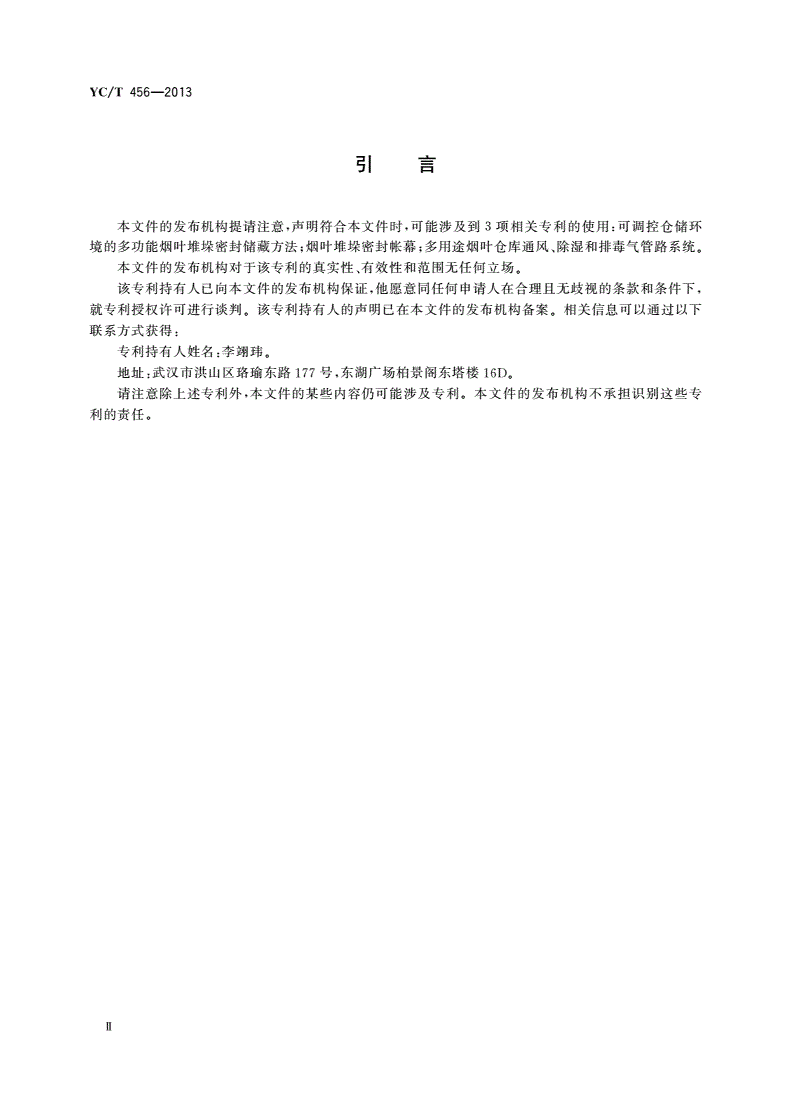

引言

,,:

本文件的发布机构提请注意声明符合本文件时可能涉及到项相关专利的使用可调控仓储环

3

;;、。

境的多功能烟叶堆垛密封储藏方法烟叶堆垛密封帐幕多用途烟叶仓库通风除湿和排毒气管路系统

、。

本文件的发布机构对于该专利的真实性有效性和范围无任何立场

,,

该专利持有人已向本文件的发布机构保证他愿意同任何申请人在合理且无歧视的条款和条件下

。。

就专利授权许可进行谈判该专利持有人的声明已在本文件的发布机构备案相关信息可以通过以下

联系方式获得:

:。

专利持有人姓名李翊玮

:,。

地址武汉市洪山区珞瑜东路177号东湖广场柏景阁东塔楼16D

,。

请注意除上述专利外本文件的某些内容仍可能涉及专利本文件的发布机构不承担识别这些专

利的责任。

ㅤㅤㅤㅤ

Ⅱ

/—

YCT4562013

片烟贮存养护低排放机械调控法

1范围

本标准规定了使用机械调控技术对片烟进行贮存养护的技术要求和操作规程。

本标准适用于片烟贮存养护。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

、

家用和类似用途电器的安全带加热通风或空调系统的加湿器的特殊要求

GB4706.105

/建筑排水用硬聚氯乙烯()管材

GBT5836.1PVC-U

/建筑排水用硬聚氯乙烯()管件

GBT5836.2PVC-U

/:、

烟草术语第部分烟草加工烟草制品

GBT18771.22

/:

烟草术语第部分质量评价和检测

GBT18771.44

/除湿机

GBT19411

/—粮油储藏平房仓气密性要求

GBT252292010

GB50235工业金属管道工程施工规范ㅤㅤㅤㅤ

/、

JBT6427变压吸附制氧制氮设备

/:

JB一般用途罗茨鼓风机第部分技术条件

T8941.11

/煤矿用移动式膜分离制氮装置通用技术条件

MTT774

/—烟草及烟草制品仓库设计规范

YCT2052006

/—片烟贮存养护通用技术要求

YCT3002009

—储烟害虫治理磷化氢与二氧化碳混合熏蒸安全规程

YC3012009

/—片烟贮存养护气调贮存法

YCT3222009

/烟叶仓库磷化氢熏蒸尾气净化技术规范

YCT395

3术语和定义

/和/中界定的以及下列术语和定义适用于本文件。

GBT18771.2GBT18771.4

3.1

密封堆垛airrooftobaccostack

p

用密封薄膜将堆放好的烟叶堆垛六面密封。

3.2

温度传感器temeraturesensor

p

将温度转化为电子数据的电子元件。

3.3

气体控制接头ascontrolconnector

g

安装在烟叶堆垛密封薄膜上的控制气体进出的设备。

1

/—

YCT4562013

3.4

气密性airtihtness

g

密封薄膜对其内部烟叶堆垛及环境中气体的密封性能。

4原理

、,、

运用气流交换管网对密封烟垛内的温度湿度和氧气浓度进行机械调控达到防虫防霉熏蒸尾气

净化和保持片烟品质的目的。

5技术要求

5.1入库片烟的技术要求

使用机械调控法贮存养护的片烟应符合/—中规定的入库片烟技术要求。

YCT30020094.2.1

5.2密封薄膜技术要求

5.2.1密封薄膜技术参数

密封薄膜技术参数应符合/—中的规定。

YCT32220095.3

5.2.2密封薄膜气密性等级

密封薄膜气密性等级应符合/—中的表的规定。

GBT2522920102

ㅤㅤㅤㅤ

5.3密封堆垛内温湿度调控要求

密封堆垛内温湿度调控要求应符合/—中的规定。

YCT30020094.5.1

5.4机械调控体系构成要求

5.4.1气体交换管网构成要求

、、、垛之

烟叶仓库内气体交换管网由通风主管通风支管密封烟垛的气体控制接头通风支管与密封堆

、。/

间的连接软管通风主管与机械调控设备连接的接头等构成采用的塑料材质管道应符合GBT5836.1

和/的相关要求。

GBT5836.2

5.4.2机械调控设备要求

5.4.2.1设备配置

、、、。

一般包括通风机加湿器除湿机熏蒸尾气过滤净化设备和制氮机等

5.4.2.2设备要求

除湿机应符合/的相关要求。

5.4.2.2.1GBT19411

/,

5.4.2.2.2磷化氢熏蒸尾气过滤净化设备应符合YCT395的相关要求设备应具有磷化氢气体泄漏

自动检测与自动净化功能。

通风机应符合/的相关要求。

5.4.2.2.3JBT8941.1

5.4.2.2.4加湿器应符合GB4706.105的相关要求。

制氮机应符合/及/的相关要求。

5.4.2.2.5JBT6427MTT774

2

/—

YCT4562013

5.4.3机械调控体系功能要求

、、、。

机械调控体系应具有温湿度调节通风换气熏蒸尾气过滤净化机械充氮等功能

5.5尾气排放要求

5.5.1磷化氢熏蒸尾气排放

磷化氢熏蒸尾气排放应符合/中的相关规定。

YCT395

5.5.2氮气尾气排放

,。

氮气尾气排放时应保持仓库门窗开启通过气体交换管网向仓外机械排放氮气尾气

5.6职业健康安全要求

—

职业健康安全应符合中的要求。

YC30120094.1

6操作规程

6.1作业策划

6.1.1确定使用机械调控法贮存片烟的等级和数量。

,、、、、。

6.1.2绘制密封堆垛分布简图注明堆垛大小数量垛距墙距消防通道和原料进出通道尺寸

,

6.1.3依据堆垛大小确定密封薄膜尺寸密封堆垛完成以后塑料帐幕四周覆盖在仓库地坪上的裙边不

ㅤㅤㅤㅤ

小于20cm。

6.2码垛

、、、、。

6.2.1片烟应按类型年份产地虫情含水率等分类码垛

烟箱码垛应符合/—中和/—,

6.2.2YCT30020094.3中的规定码放时避免划破

YCT20520063.2

垫底薄膜。

6.3温度传感器与导线布置

、

6.3.1温度传感器数量应按照不小于烟箱数量5%的比例均匀地放置在堆垛的上部中部和下部烟箱

,。

中并记录放置位置

,。

6.3.2在密封堆垛密封薄膜上距地面1.3m处设置温度传感器导线出口并标记导线编号

6.4堆垛密封

堆垛密封应符/—中的规定。

YCT32220096.2.1

6.5气体控制接头布置

、。

根据堆垛大小分别在密封薄膜上任意两个对称的侧面布置安装气体进出口控制接头

6.6垛位建档

,:、、、

建立密封堆垛档案档案内容包括堆垛分布示意图堆垛标识垛位烟叶基本情况烟叶密封堆垛

()()。

日常监测记录表参见附录和烟叶密封堆垛机械调控记录表参见附录

AB

3

/—

YCT4562013

6.7日常监测

6.7.1虫情

,,

在每个密封堆垛内的烟箱上悬挂烟虫性信息素诱捕器悬挂高度距地面1.5m每7d检查并记录

一次虫情。

6.7.2箱芯温度和垛内温湿度

,、

新完成的密封堆垛的箱芯温度和垛内温湿度不符合5.3的要求时每1d检测一次在高温潮湿时

,。

节每3d检测一次其他时节每7d检测一次

6.7.3垛内氧气浓度

,。

采用氧气浓度检测仪器每7d检测一次密封堆垛内氧气浓度

6.7.4片烟质量

,/—。

定期对密封堆垛内的片烟质量进行检验检验应符合中的要求

YCT30020094.4

6.8害虫防治

6.8.1防治前检查

、、,,。

检查密封薄膜通风接头密封胶槽和密封胶条等是否密封完好如有破损或遗漏应进行修补

6.8.2防治方法ㅤㅤㅤㅤ

6.8.2.1磷化氢熏蒸

操作应符合/—中的要求。

YCT30020094.6.8

6.8.2.2磷化氢结合二氧化碳混合熏蒸

操作应符合YC301中的相关要求。

6.8.2.3充氮气调

操作应符合附录的要求。

C

6.9密封堆垛机械调控

6.9.1垛内氧气浓度调控

,,

6.9.1.1依据密封堆垛内烟叶养护要求确定是否启动机械调控设备进行通风换气将密封堆垛内氧

气浓度调控至与堆垛外空气中氧气浓度一致。

,、

6.9.1.2对于需要减缓自然醇化速度的烟叶可采取抽负压充氮气等方式将密封堆垛内氧气浓度降

至10%以下。

6.9.2垛内相对湿度调控

,

6.9.2.1当密封堆垛内相对湿度不符合5.3中调控要求时启动机械调控设备对密封堆垛进行降低湿

度或增加湿度作业。

;

不同气候地区密封堆垛内相对湿度机械调控工作指南见附录调控过程中适时开启仓库供

6.9.2.2D

4

/—

YCT4562013

,。

暖系统稳定仓库温度避免密封堆垛内部烟叶因温差而发生水分转移和密封薄膜内表面出现结露现象

6.10片烟出库

/—;,

开垛后片烟出库符合中的要求尚未使用完需继续贮存养护的片烟应及时

YCT30020094.9

将堆垛密封复原。

ㅤㅤㅤㅤ

5

/—

YCT4562013

附录

A

()

资料性附录

烟叶密封堆垛日常监测记录表

烟叶密封堆垛日常监测记录表见表A.1。

表A.1烟叶密封堆垛日常监测记录表

仓库名称:填表人:

日常监测内容

时间垛位编号箱芯

///

天气仓外温湿度仓内温湿度垛内温湿度垛内氧气浓度虫情霉变

温度

ㅤㅤㅤㅤ

6

/—

YCT4562013

附录

B

()

资料性附录

烟叶密封堆垛机械调控记录表

烟叶密封堆垛机械调控记录表见表B.1。

表B.1烟叶密封堆垛机械调控记录表

仓库名称:填表人:

垛位调控前垛内调控前调控前垛内调控调控后垛内调控后调控后垛内

时间

//

编号温湿度箱芯温度氧气浓度方法温湿度箱芯温度氧气浓度

ㅤㅤㅤㅤ

7

/—

YCT4562013

附录

C

()

规范性附录

充氮气调防治操作规程

C.1充气前准备

,

C.1.1关闭密封堆垛一侧的气体控制接头用软管将密封堆垛另一侧的气体控制接头与通风支管连

;。

接再将通风主管与机械调控设备连接

。:、

C.1.2检测并确保密封堆垛的气密性符合要求重点检查密封帐幕上的密封胶槽拐角处气体控制

、。

接头与密封薄膜的连接处传感器导线出口处以及密封薄膜上的孔洞和划痕

,。

按中规定进行输气管道泄露性检测与气密性检测输气管路不应有泄漏

C.1.3GB50235

,。

C.1.4在密封堆垛内布置氮气浓度检测点调试和校验氮气检测系统

,。

C.1.5开启抽风机将密封堆垛内的部分空气抽出形成负压

C.2充气

C.2.1工艺要求

;,;

密封堆垛内氮气浓度大于98%当温度大于20℃时堆垛密封时间不少于30d当温度小于20℃

,。

时堆垛密封时间应适当延长ㅤㅤㅤㅤ

C.2.2操作程序

,。

C.2.2.1将通风主管与制氮机的氮气出口连接保持制氮机的出口控制阀门处于接通状态

,,,

C.2.2.2开启制氮机将氮气注入密封堆垛内当垛内气体形成正压时打开密封堆垛另外一侧的气

,。

体控制接头在氮气注入密封堆垛的同时能够置换出堆垛内部原有的气体

,。

C.2.2.3检测并记录密封垛内的氮气浓度直到垛内各监测点氮气浓度大于98%

C.3停止充气

,。

关闭密封堆垛两侧的气体控制接头关停制氮机

C.4补气

,,。

C.4.1在充氮气调期间当密封堆垛内的氮气浓度低于98%时应及时开启制氮机补气

C.4.2按照C.2.1中工艺要求保持密封堆垛内的氮气浓度和密闭时间。

8

/—

YCT4562013

附录

D

()

资料性附录

不同气候地区密封堆垛相对湿度机械调控工作指南

不同气候地区密封堆垛相对湿度机械调控工作指南见表D.1。

表D.1不同气候地区密封堆垛相对湿度机械调控工作指南

编号D.1D.2D.3D.4D.5

气候类型西南高原山地气候西北温带大陆气候温带季风气候亚热带季风气候热带季风气候

、、

上海浙江江苏南

、、、

北京天津山东

、、、、、

山西陕西甘肃部河南安徽中南福建沿海广东南

、、、

云南贵州四川西河北河南江苏北

、、、、、、、

代表地区新疆内蒙古青部江西湖北湖部广西南部海南

、、、

南部西藏部安徽北部吉

、、、、

海宁夏南广东广西北部岛台湾

、、

林辽宁黑龙江

、

四川中东部重庆

:、:

高温时节通风潮湿高温时节隔

、:、:

潮湿温暖时节通干燥寒冷时节启

机械调控降温;、;、:

湿防潮机械除湿多雨温暖时节隔

;、,

风除湿干燥寒冷动供暖系统稳定

:、:、

工作重点其他时节稳定仓干燥寒冷时节稳湿防潮机械除湿

:、

时节调湿润叶仓温调湿润叶

、、

温调湿润叶定仓温调湿润叶

、、、、、、、、、、

设备通风机加湿器熏通风机加湿器熏通风机加湿器熏通风机除湿机熏通风机除湿机熏

基本配置蒸尾气过滤净化器蒸尾气过滤净化器蒸尾气过滤净化器蒸尾气过滤净化器蒸尾气过滤净化器

设备选ㅤㅤㅤㅤ

、、、、

制氮机除湿机制氮机供暖系统制氮机供暖系统制氮机加湿器制氮机

择性配置

中国烟草仓贮养护气候区划图如图D.1所示。

图D.1中国烟草仓贮养护气候区划图
