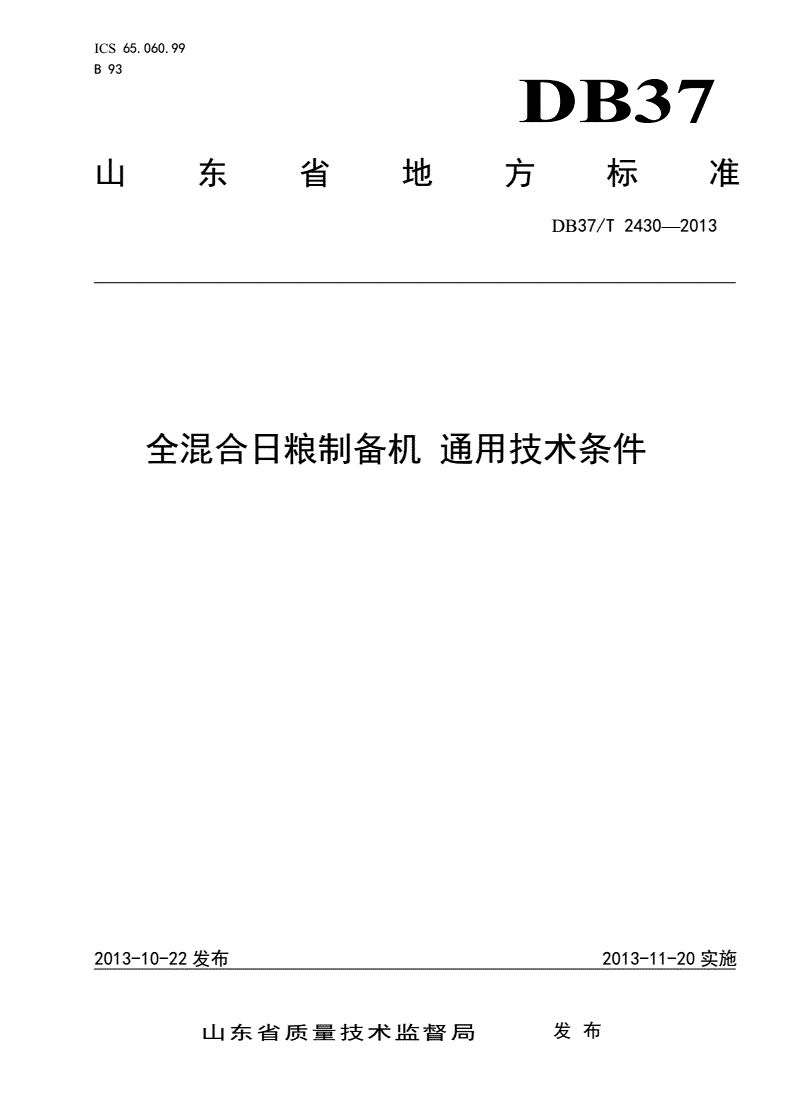

DB37/T 2430-2013 全混合日粮制备机 通用技术条件

ICS65.060.99

B93

DB37

山东省地方标准

DB37/T2430—2013

全混合日粮制备机通用技术条件

2013-10-22发布2013-11-20实施

山东省质量技术监督局发布

DB37/T2430—3013

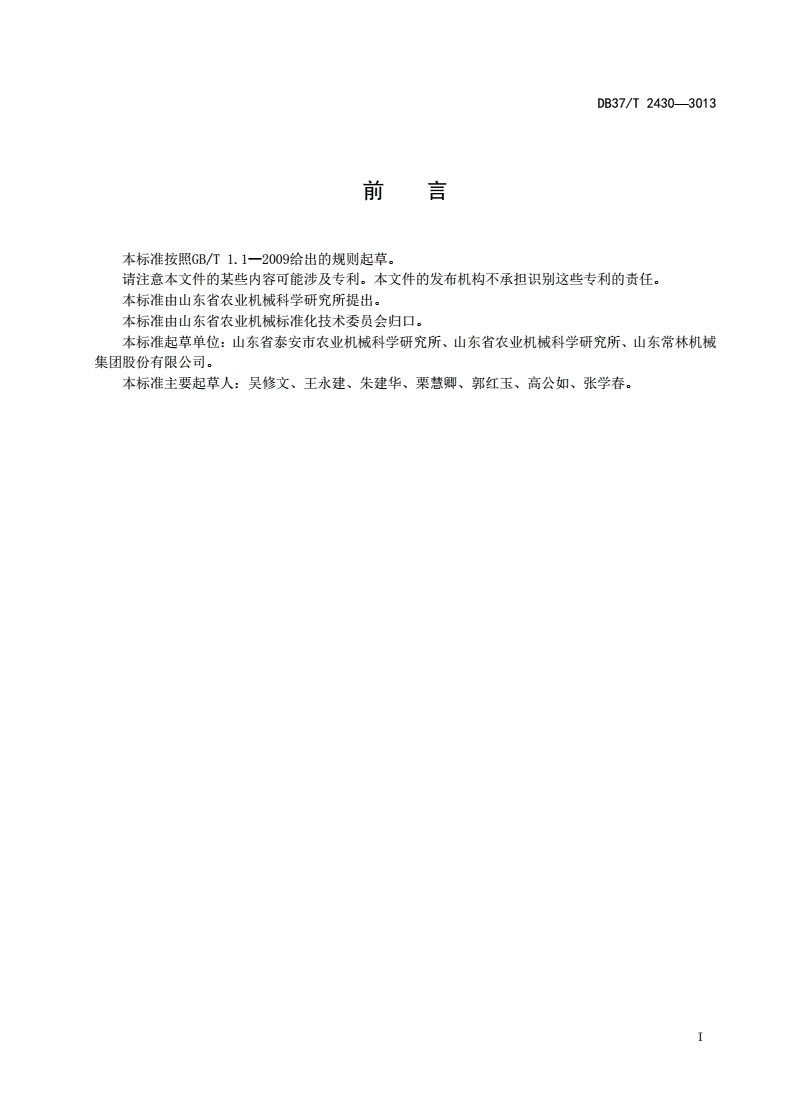

前言

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由山东省农业机械科学研究所提出。

本标准由山东省农业机械标准化技术委员会归口。

本标准起草单位：山东省泰安市农业机械科学研究所、山东省农业机械科学研究所、山东常林机械

集团股份有限公司。

本标准主要起草人：吴修文、王永建、朱建华、栗慧卿、郭红玉、高公如、张学春。

I

DB37/T2430—3013

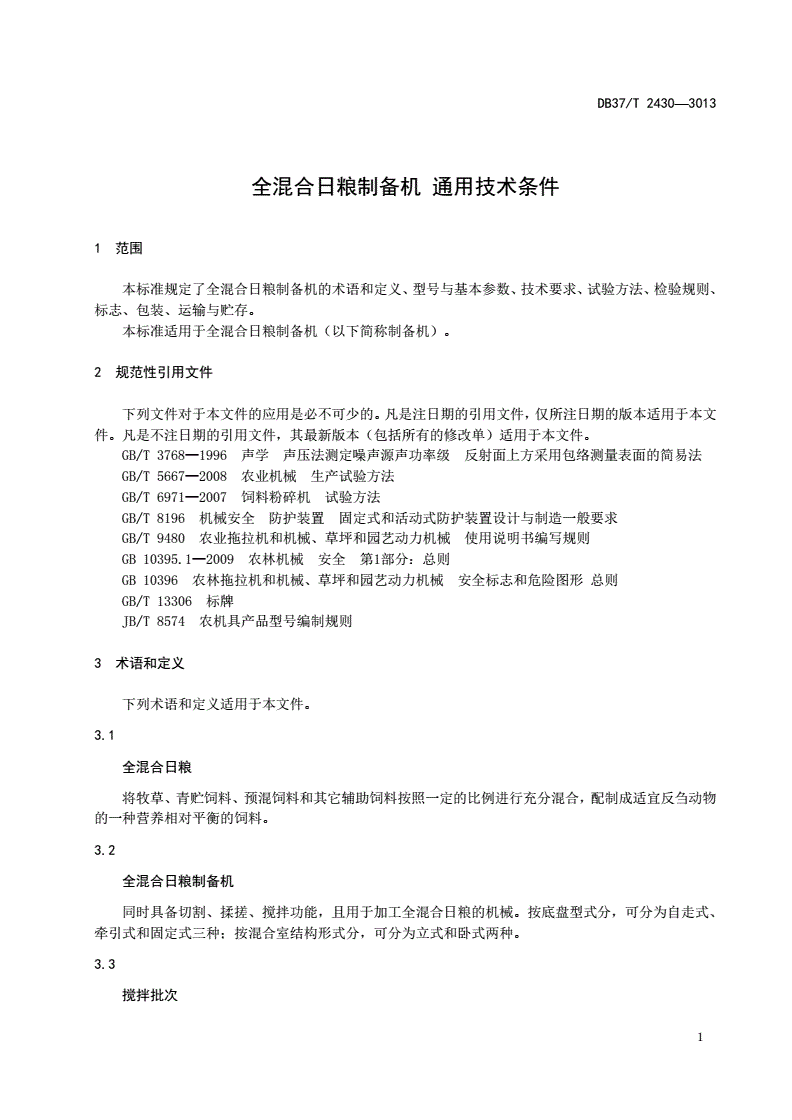

全混合日粮制备机通用技术条件

1范围

本标准规定了全混合日粮制备机的术语和定义、型号与基本参数、技术要求、试验方法、检验规则、

标志、包装、运输与贮存。

本标准适用于全混合日粮制备机（以下简称制备机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3768—1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB/T5667—2008农业机械生产试验方法

GB/T6971—2007饲料粉碎机试验方法

GB/T8196机械安全防护装置固定式和活动式防护装置设计与制造一般要求

GB/T9480农业拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1—2009农林机械安全第1部分：总则

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13306标牌

JB/T8574农机具产品型号编制规则

3术语和定义

下列术语和定义适用于本文件。

3.1

全混合日粮

将牧草、青贮饲料、预混饲料和其它辅助饲料按照一定的比例进行充分混合，配制成适宜反刍动物

的一种营养相对平衡的饲料。

3.2

全混合日粮制备机

同时具备切割、揉搓、搅拌功能，且用于加工全混合日粮的机械。按底盘型式分，可分为自走式、

牵引式和固定式三种；按混合室结构形式分，可分为立式和卧式两种。

3.3

搅拌批次

1

DB37/T2430—3013

在一定时间内，将按照规定配比和规定数量的试验物料从进料口装入机器并进行充分搅拌混合后，

直至出料口排出所有物料为一个搅拌批次。

4型号与基本参数

4.1型号

制备机产品型号按照JB/T8574的规定编制，表示方法如下：

9H

改进代号：用A、B、C……（除I、O、L之外）表示

主参数代号：搅拌仓容积，m3

产品特征代号：L表示立式，W表示卧式

小类分类代号：H表示混合日粮制备机

大类分类代号：9表示畜牧机械

示例：第二次改进设计，搅拌仓容积为18m3的立式制备机表示为：9HL-18B

5技术要求

5.1安全要求

5.1.1制备机须有可靠的安全防护装置，传动轴及其他外露旋转件应有防护罩。防护装置应符合GB/T

8196的规定。

5.1.2对操作人员有危险处，应固定永久性安全警告标志，安全标志应符合GB10396的规定。

5.1.3卸料门上方防护挡板应涂区别于设备整体颜色的漆，并在卸料口外加防护胶皮。

5.1.4上下开启的卸料门开启时应有锁紧装置。

5.1.5扶手和梯子应符合GB10395.1—2009的规定。

5.1.6电控装置应有防热、防潮、防粉尘和防损坏的保护装置，金属壳应有接地保护装置。

5.1.7设备用液压油、润滑油等应采取密闭措施，在加装、更换及使用过程中不得污染物料和周围环

境。

5.1.8使用说明书应给出操作和维护保养的安全注意事项，安全注意事项的编写应符合GB/T9480的

规定。

5.1.9制备机工作区的粉尘浓度应不超过10mg/m3。

5.1.10制备机工作区的噪声应不超过90dB(A)。

5.2主要性能要求

5.2.1按制备机使用说明书规定选择试验用物料，所选的物料的品种应是符合实际生产需要且具有一

定的代表性，能满足各项试验项目的测定需求，物料应在5℃以上的环境中保存12小时以上。以粉状

精料作为标示物且不应添加其他不可溶性粉状物，如：玉米粉。选用的玉米粉应能全部通过CQ10（筛

孔710μm）号筛。制备机主要性能指标应符合表1的规定。

2

DB37/T2430—3013

表1主要性能指标

序号项目指标

1混合均匀度/%≥85

2干草长度/mm40～80

立式≤1

3自然残留率/%

卧式≤1.5

4吨料电耗/（kw·h/t）≤4.5

5吨料油耗/（kg/t）≤1.5

6生产率/（t/h）达到使用说明书最高值80%的规定

5.2.2制备机首次故障前工作时间应不小于80h，有效度应不小于
