ICS27.140

P59

DB34

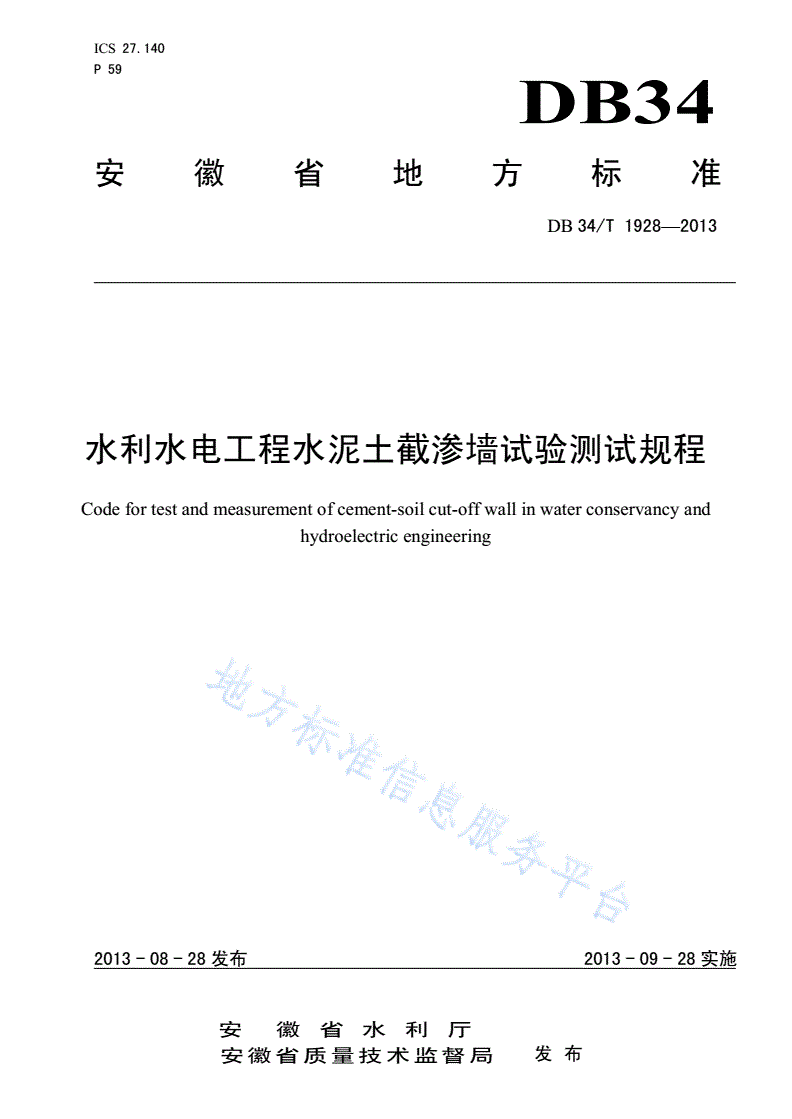

安徽省地方标准

DB34/T1928—2013

水利水电工程水泥土截渗墙试验测试规程

Codefortestandmeasurementofcement-soilcut-offwallinwaterconservancyand

hydroelectricengineering

2013-08-28发布2013-09-28实施

安徽省水利厅

安徽省质量技术监督局发布

DB34/T1928—2013

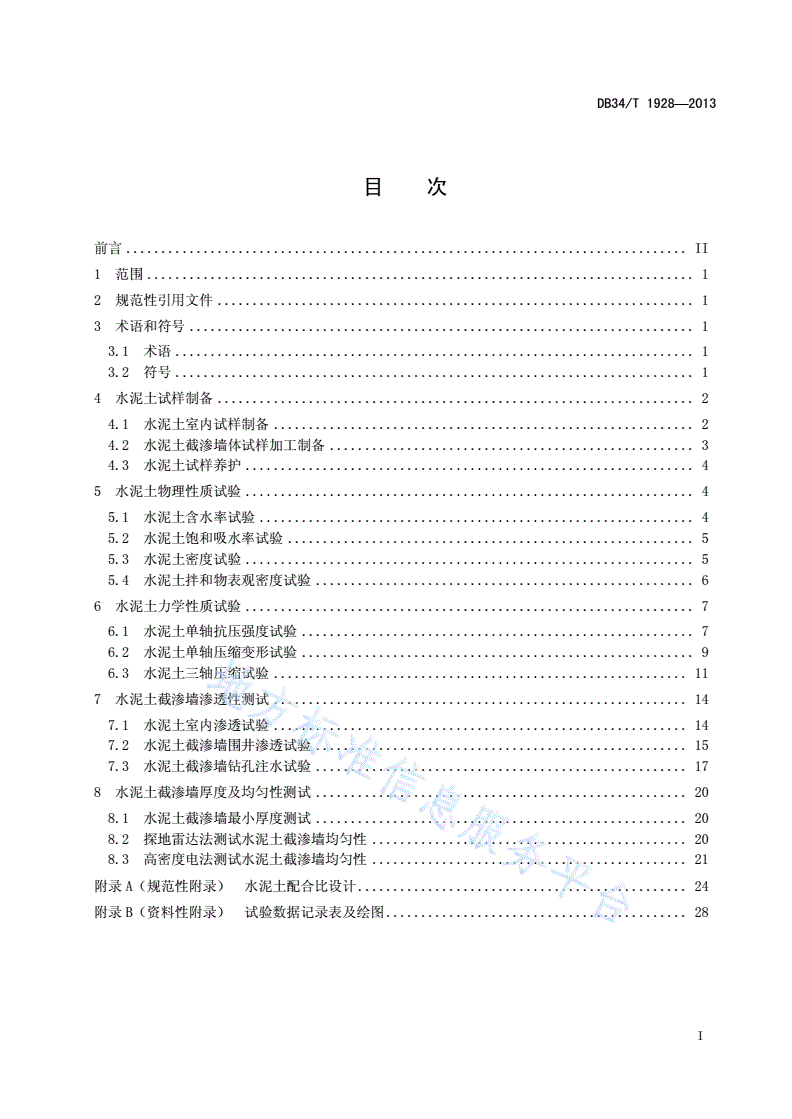

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和符号........................................................................1

3.1术语..........................................................................1

3.2符号..........................................................................1

4水泥土试样制备....................................................................2

4.1水泥土室内试样制备............................................................2

4.2水泥土截渗墙体试样加工制备....................................................3

4.3水泥土试样养护................................................................4

5水泥土物理性质试验................................................................4

5.1水泥土含水率试验..............................................................4

5.2水泥土饱和吸水率试验..........................................................5

5.3水泥土密度试验................................................................5

5.4水泥土拌和物表观密度试验......................................................6

6水泥土力学性质试验................................................................7

6.1水泥土单轴抗压强度试验........................................................7

6.2水泥土单轴压缩变形试验........................................................9

6.3水泥土三轴压缩试验...........................................................11

7水泥土截渗墙渗透性测试...........................................................14

7.1水泥土室内渗透试验...........................................................14

7.2水泥土截渗墙围井渗透试验.....................................................15

7.3水泥土截渗墙钻孔注水试验.....................................................17

8水泥土截渗墙厚度及均匀性测试.....................................................20

8.1水泥土截渗墙最小厚度测试.....................................................20

8.2探地雷达法测试水泥土截渗墙均匀性.............................................20

8.3高密度电法测试水泥土截渗墙均匀性.............................................21

附录A(规范性附录)水泥土配合比设计...............................................24

附录B(资料性附录)试验数据记录表及绘图...........................................28

I

DB34/T1928—2013

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省水利厅提出并归口。

本标准主持机构:安徽省水利厅基本建设处。

本标准主要起草单位:安徽省•水利部淮河水利委员会水利科学研究院。

本标准参与起草单位:水利部水利工程建设质量与安全监督总站淮河流域分站、淮河水利委员会治

淮工程建设管理局、安徽省水利工程质量监督中心站、淮河流域水工程质量检测中心、安徽省水利工程

质量检测中心站、安徽省建筑工程质量监督检测站。

本标准主要起草人:宋新江、崔德密、余智囊、姬宏、彭建和、郭炜、王强、吕列民、李晶、张家

柱、徐海波、钱财富、李宏、张文清、余金煌、朱士彬、樊增楠、戴新荣、周松、吴杰、李巍、郑龙

奎。

II

DB34/T1928—2013

水利水电工程水泥土截渗墙试验测试规程

1范围

本标准规定了水利水电工程水泥土截渗墙的术语和定义、水泥土试样制备、水泥土物理性质试验、

水泥土力学性质试验、水泥土截渗墙渗透性测试和水泥土截渗墙厚度及均匀性测试。

本标准适用于水利水电工程水泥土截渗墙的室内试验、现场测试和质量检查,其他类似工程可参照

执行。

水利水电工程水泥土截渗墙试验测试工作除应符合本标准外,尚应符合国家及行业现行有关标准的

规定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文

件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

SL237-007界限含水率试验

SL326水利水电工程物探规程

SL352水工混凝土试验规程

3术语和符号

3.1术语

3.1.1水泥土截渗墙(水泥土防渗墙)cement-soilcut-offwall

由水泥与土体混合形成的地下连续防渗墙体。

3.1.2水泥掺入比cementmixingratio

水泥土中水泥与原土体质量比值。

3.1.3水泥土单轴抗压强度uniaxialcompressivestrengthofcement-soil

水泥土试样在无侧限条件下抵抗轴向压力的极限强度。

3.1.4水泥土截渗墙钻孔注水试验boreholeinjectiontestofcement-soilcut-offwall

通过钻孔向试段注水,以确定水泥土截渗墙墙体渗透系数的原位试验方法,可分为钻孔常水头试验

和钻孔降水头试验。

3.1.5水泥土截渗墙最小厚度minimumthicknessofcement-soilcut-offwall

相邻两桩搭接处的水泥土截渗墙墙体厚度。

3.2符号

1

DB34/T1928—2013

下列符号适用于本文件。

2

A0——试样初始截面积,cm;

2

Aa——试样修正后面积,cm;

Ac——水泥土拌和物含气量,%;

b——水泥土截渗墙平均厚度,cm;

d——水泥土截渗墙桩体直径,cm;

Ee——水泥土弹性模量,MPa;

E50——水泥土割线模量,MPa;

h0——试样初始高度,cm;

Δh——试样轴向变形,cm;

kt——渗透系数,cm/s;

l0i——第i组相邻两桩桩心距,mm;

ms——水泥土试样抽气饱和后的质量,g;

P——竖向荷载,kN;

Pf——竖向极限荷载,kN;

Q——渗透流量,cm3/s;

qu——单轴抗压强度,MPa;

r——钻孔半径,cm;

S——水泥土截渗墙平均最小厚度,mm;

ws——水泥土饱和吸水率,%;

αw——水泥掺入比,%;

μ50——水泥土割线泊松比;

3

ρh——水泥土拌和物表观密度,g/cm。

4水泥土试样制备

4.1水泥土室内试样制备

4.1.1适用于土体颗粒粒径小于20mm的各种水泥掺入比的水泥土试样制备。

4.1.2仪器设备包括以下几种:

a)拌和钢板:平面尺寸不小于60cm×120cm,厚5mm左右;

b)台秤和天平:称量10kg,感量不大于5g;称量5kg,感量不大于1g;称量1000g,感

量不大于0.5g;称量500g,感量不大于0.1g;称量200g,感量不大于0.01g;

c)量筒:容积1000ml,刻度0~1000ml,最小分度值为10ml;容积100ml,刻度0~100

ml,最小分度值为1ml;

d)试模:圆柱体试模尺寸分别为内径39.1mm,高度80mm;内径61.8mm,高度120mm;内

径101mm,高度200mm;

e)游标卡尺:量程150mm,最小分度值0.02mm;

f)钢直尺:量程300mm,最小分度值1mm;

g)其他:金属捣棒、橡胶手套、拌和铲、切土刀、碎土工具、烘箱、保湿缸和喷水设备等。

4.1.3试样成型应按以下步骤:

a)人工拌和

1)人工拌和应在钢板上进行,拌和前应将钢板及拌和铲清洗干净;

2

DB34/T1928—2013

2)水泥土配合比设计方法详见附录A;

3)按水泥土配合比要求,将称量后的风干碾碎土料、水泥以及其他掺料倒在钢板上,均匀混

合,然后再按比例加入水及外加剂(外加剂一般先溶于水)并搅拌直至均匀,搅拌时间不

应超过10min。

b)装模成型

1)将三开金属圆柱筒试模内壁表面涂矿物油或涂不与水泥土发生反应的脱模剂;

2)称取一定量拌和后的水泥土,分三层装入金属筒内,每层试样高度宜相等。每层按螺旋方

向从边缘向中心均匀插捣,每层插捣15次,整平表面后再装下一层料;

3)将筒内水泥土两端表面抹平放置滤纸,竖向放置托盘中,试样表面用湿布或塑料薄膜覆盖,

以防水分蒸发,然后放入养护室进行标准养护。

c)拆模

1)水泥土试样在养护室内静置48h,然后拆模并编号;

2)测量试样体积和质量。

d)试样加工精度要求

试样两端平整度允许偏差不大于0.05mm;端面与试样轴线垂直度允许偏差不大于0.25°。

4.1.4将拆模后水泥土试样放入盛水容器中,水面高出试样不小于20mm,并放入标准养护室。

4.1.5记录

室内水泥土试样成型记录格式如附录B表B.1。

4.2水泥土截渗墙体试样加工制备

4.2.1适用于地层土颗粒粒径小于20mm和试样龄期不小于28d的水泥土截渗墙体试样加工制备。

4.2.2仪器设备包括以下几种:

a)钻芯机;

b)磨平机;

c)切割机;

d)台秤和天平:称量5kg,感量不大于1g;称量1000g,感量不大于0.5g;称量500g,

感量不大于0.1g;

e)游标卡尺:量程150mm,最小分度值0.02mm;

f)钢直尺:量程300mm,最小分度值1mm。

4.2.3试样成型应按如下步骤

4.2.3.1钻孔芯样加工步骤:

a)用钻芯机按试验要求直径钻取水泥土试样,钻取试样的时机宜根据水泥土截渗墙取芯难易程度

及芯样完整性要求确定,钻孔直径不宜小于108mm。钻取试样的位置应具有代表性,试样应

采取保护措施,避免在运输和贮存中损坏;

b)小心开启钻孔芯样包装,按标明的方向放置,检查芯样结构,当确定芯样已破坏或不符合规定

时,不应制备试样;

c)用切割机按试验要求高径比截取试样,用磨平机将试样两端磨平。

4.2.3.2水泥土块状样加工步骤:

a)小心开启水泥土块状样包装,按标明的方向放置,检查样品结构,当确定样品已破坏或不符合

规定时,不应用于制备试样;

b)用钻芯机按试验要求直径钻取水泥土试样;

c)用切割机按试验要求高径比截取试样,用磨平机将试样两端磨平。

4.2.3.3试样加工精度要求:

3

DB34/T1928—2013

试样两端平整度允许偏差不大于0.05mm;端面与试样轴线垂直度允许偏差不大于0.25°。

4.2.4将制备的水泥土试样放入盛水容器中,水面高出试样不小于20mm,并放入标准养护室。

4.2.5记录

水泥土墙体试样加工成型记录格式如附录B表B.2。

4.3水泥土试样养护

4.3.1标准养护室温度应控制在20℃±5℃,相对湿度95%以上。

4.3.2试样放入水中在养护室内进行标准养护,或按工程实际和试验要求,可将试样直接在养护室内

进行标准养护,并做好标识。

4.3.3试样养护龄期一般为28d,特殊情况下可根据相关要求确定。

4.3.4记录

水泥土试样养护记录格式如附录B表B.3。

5水泥土物理性质试验

5.1水泥土含水率试验

5.1.1本试验采用烘干法测定水泥土含水率,适用于各种水泥掺入比的水泥土。

5.1.2仪器设备包括以下几种:

a)烘箱:可采用电热烘箱或温度能保持105℃~110℃的其他能源烘箱;

b)天平:称量1000g,感量不大于0.1g;称量200g,感量不大于0.01g;

c)其他:干燥器、具有密封盖的试样盒。

5.1.3试验应按以下步骤:

a)当水泥土试样达到龄期后,取代表性试样,称取质量;

b)将试样在105℃~110℃的恒温下烘样首次不小于8h,以后每次不少于2h;

c)将试样从烘箱中取出,放入干燥器内冷却至室温,称取质量;

d)重复b)、c)项步骤,直到两次称取质量之差不超过后一次称量的0.1%;

e)称取质量应准确至0.01g~0.1g。

5.1.4试验成果整理及计算应按下列规定:

a)含水率按公式(1)计算:

0mmd

w0100..................................(1)

md

式中:

w0——水泥土含水率,%;

md——水泥土试样烘干后质量,g;

m0——水泥土试样烘干前质量,g。

b)计算精确至0.1%,本试验需进行2次平行测定,取其算术平均值,允许偏差为±2.0%。

5.1.5记录

水泥土含水率试验记录格式如附录B表B.4。

4

DB34/T1928—2013

5.2水泥土饱和吸水率试验

5.2.1本试验采用真空抽气法测定水泥土饱和吸水率。

5.2.2仪器设备包括以下几种:

a)真空抽气设备;

b)天平:称量200g,感量不大于0.01g;

c)其他:盛水器皿、烘箱、干燥器等。

5.2.3试验应按以下步骤:

a)试样成型应符合4.1.3或4.2.3的规定;

b)试样直径宜为39.1mm,高宜为80mm;

c)清除试样表面杂物,然后放入真空抽气容器内,容器内的水面应高出试样,抽气时真空压力表

读数为0.1MPa,直至无气泡逸出为止,且抽气时间不得少于4h。经真空抽气的试样应放置

于原容器中,在大气压力下静置4h,取出试样拭干表面水分并称量,称量精确至0.01g;

d)试样烘干应符合5.1.3的规定。

5.2.4试验成果整理及计算应按下列规定:

a)饱和吸水率按公式(2)计算:

mmds

ws100...................................(2)

md

式中:

ws——水泥土饱和吸水率,%;

md——水泥土试样烘干后的质量,g;

ms——水泥土试样抽气饱和后的质量,g。

b)计算精确至0.1%,本试验需对3块试样进行测定,取其算术平均值。

5.2.5记录

水泥土饱和吸水率试验记录格式如附录B表B.5。

5.3水泥土密度试验

5.3.1本试验采用量积法测定水泥土密度,适用于各种水泥掺入比的圆柱体水泥土试样。

5.3.2仪器设备包括以下几种:

a)天平:称量1000g,感量不大于0.5g;称量500g,感量不大于0.1g;称量200g,感

量不大于0.01g;

b)游标卡尺:量程150mm,最小分度值0.02mm;

c)钢直尺:量程300mm,最小分度值1mm。

5.3.3试验应按以下步骤:

a)试样成型应符合4.1.3或4.2.3的规定;

b)测量试样两端和中间三个断面上相互垂直的两个方向的直径,按平均值计算截面积;

c)测量两端面周边上对称四点和中心点处的高度,计算高度的平均值;

d)试样饱和应符合5.2.3c)的规定;

e)称取天然和饱和两种状态下的水泥土试样质量;

5

DB34/T1928—2013

f)试样烘干应符合5.1.3的规定,称取烘干后的水泥土试样质量;

g)称量精确至0.01g。

5.3.4试验成果整理及计算应按下列规定:

a)水泥土密度按公式(3)、公式(4)与公式(5)计算:

m0

0.......................................(3)

hA00

ms

s.......................................(4)

hA00

md

d.......................................(5)

hA00

式中:

3

0——水泥土天然密度,g/cm;

3

s——水泥土饱和密度,g/cm;

3

d——水泥土干密度,g/cm;

m0——水泥土试样烘干前质量,g;

ms——水泥土试样抽气饱和后的质量,g;

md——水泥土试样烘干后的质量,g;

2

A0——试样初始截面积,cm;

h0——试样初始高度,cm。

b)水泥土干密度取3个试样的算术平均值;水泥土湿密度取5个试样的算术平均值;计算精确

至0.01g/cm3。

5.3.5记录

水泥土密度试验记录格式如附录B表B.6。

5.4水泥土拌和物表观密度试验

5.4.1本试验测定水泥土拌合物的表观密度,适用于土颗粒粒径不大于20mm的不同掺入比的水泥

土。

5.4.2仪器设备包括以下几种:

a)容量筒:金属制圆筒,筒壁应有足够刚度,使之不易变形。容量筒内部尺寸直径186mm,高

度186mm,容积5L;

b)磅秤:称量50kg,感量不大于50g;

c)其他:捣棒、玻璃板(尺寸稍大于容量筒口)、钢直尺等。

6

DB34/T1928—2013

5.4.3试验应按以下步骤:

a)测定容量筒容积:将干净的容量筒与玻璃板一起称其质量,再将容量筒装满水,仔细用玻璃板

从筒口的一边推到另一边,使筒内满水及玻璃板下无气泡,擦干筒、盖的外表面,再次称其质

量。两次质量之差即为水的质量,除以该温度下水的密度,即得容量筒容积V(在正常情况下,

水温影响可以忽略不计,水的密度可取为1000kg/m3);

b)按4.1.3a)的规定进行水泥土拌和;

c)擦净空容量筒,称其质量m1;

d)将水泥土拌合物分2层装入容量筒,分层插捣,用捣棒从边缘至中心螺旋形插捣,每层插捣15

次。第一层插捣至底面,第二层插至第一层10mm~20mm处;

e)沿容量筒口刮除多余的拌合物,抹平表面,将容量筒外部擦净,称其质量m2。

5.4.4试验成果整理及计算按下列规定:

a)水泥土表观密度按公式(6)计算:

mm

21......................................(6)

h1000V

式中:

3

h——水泥土拌和物的表观密度,g/cm;

m1——容量筒质量,g;

m2——水泥土拌和物及容量筒的总质量,g;

V——容量筒的体积,L。

b)水泥土拌和物含气量按公式(7)计算:

ht.....................................(7)

Ac100

t

mmmwcp................................(8)

t

mmm///wwccpp

式中:

Ac——水泥土拌和物的含气量,%;

3

ρt——水泥土拌和物理论密度,g/cm;

mp、mc、mw——拌和物中土、水泥及水的质量,g;

3

ρp、ρw、ρc——土颗粒、水和水泥的密度或表观密度,g/cm。

c)计算结果精确至0.01g/cm3。

5.4.5记录

水泥土拌和物表观密度试验记录格式如附录B表B.7。

6水泥土力学性质试验

6.1水泥土单轴抗压强度试验

6.1.1本试验测定圆柱体水泥土试样的单轴抗压强度,适用于土体颗粒粒径小于20mm的水泥土。

6.1.2仪器设备包括以下几种:

a)压力机或万能试验机;

7

DB34/T1928—2013

b)台秤和天平:称量5kg,感量不大于1g;称量1000g,感量不大于0.5g;称量500g,

感量不大于0.1g;称量200g,感量不大于0.01g;

c)游标卡尺:量程150mm,最小分度值0.02mm;

d)其他:钢直尺、真空抽气设备等。

6.1.3试验应按以下步骤:

a)试样成型应符合4.1.3或4.2.3的规定;

b)试样养护至规定龄期,将其取出,进行真空抽气饱和,擦净表面,检查外观。当试样有严重缺

陷时,应废弃;

c)量测试样高度及直径,称取试样质量;

d)将试样两端抹一薄层凡士林,在气候干燥时,试样周围亦需抹一层凡士林,防止水分蒸发;

e)将试样置于试验机承压板中心,上下承压板大于试样。调整球形座,使试样两端面与试验机上

下压板接触均匀;

f)以每分钟轴向应变0.5%~1%的速度加荷,每隔0.05%~0.1%应变测读竖向荷载一次;

g)当竖向荷载达到峰值或读数达到稳定,应再继续进行3%~5%轴向应变值即可停止试验;

h)描述试样破坏形状。

6.1.4试验成果整理及计算应按下列要求:

a)试样轴向应变按公式(9)计算:

h......................................(9)

1100

h0

式中:

1——轴向应变,%;

h0——试样初始高度,cm;

Δh——竖向变形,cm。

b)试样截面积按公式(10)计算:

A0.....................................(10)

Aa

01.011

式中:

2

Aɑ——试样校正后截面积,cm;

2

A0——试样初始截面积,cm。

c)水泥土轴向应力按公式(11)计算:

P......................................(11)

110

Aa

式中:

1——轴向应力,MPa;

P——竖向荷载,kN。

d)水泥土单轴抗压强度按公式(12)计算:

P

f......................................(12)

qu10

Aa

式中:

qu——单轴抗压强度,MPa;

Pf——竖向极限荷载,kN。

8

DB34/T1928—2013

e)以3个试样测值的平均值作为水泥土单轴抗压强度试验结果,精确至0.01MPa。

6.1.5记录及绘图

水泥土单轴抗压强度试验记录格式如附录B表B.8,以轴向应力为纵坐标,轴向应变为横坐标绘制

应力-应变关系曲线,如附录B图B.1。

6.2水泥土单轴压缩变形试验

6.2.1本试验测定圆柱体单轴条件下的水泥土应力及变形值,计算弹性模量、变形模量和泊松比,适

用各种水泥掺入比的水泥土。

6.2.2仪器设备包括如下几种:

a)压力机或万能试验机:可测试样侧向变形;

b)台秤和天平:称量5kg,感量不大于1g;称量1000g,感量不大于0.5g;称量500g,

感量不大于0.1g;称量200g,感量不大于0.01g;

c)游标卡尺:量程150mm,最小分度值0.02mm;

d)百分表:量程20mm,最小分度值0.01mm;

e)其他:磁性测量表架、钢直尺、真空抽气设备等。

6.2.3试验应按以下步骤:

a)试样成型应符合4.1.3或4.2.3的规定;

b)试样养护至规定龄期,将其取出,进行真空抽气饱和,擦净表面,检查外观。当试样有严重缺

陷时,应废弃;

c)量测尺寸,称取质量;

d)将试样两端抹一薄层凡士林,在气候干燥时,试样周围亦需抹一层凡士林,防止水分蒸发;

e)将试样置于试验机承压板中心,上下承压板大于试样。调整球形座,使试样两端面与试验机上

下压板接触均匀;

f)采用百分表测量试样变形时,将测量表安装在磁性表架上,磁性表架对称安装在试验机下承压

板上,纵向测量表表头与上承压板边缘接触,测读初始读数。两对相互垂直的纵向测量表与横

向测量表应分别安装在试件直径的对称位置上;

g)加载方法宜采用逐级一次连续加载法,根据需要可采用逐级一次循环法或逐级多次循环法;

h)逐级一次连续加载法,每级压力按预计的试样破坏应力值的1/10~1/12施加;逐级循环加载

法最大循环荷载为预估极限应力的50%,宜等分四级施加至最大循环荷载后再逐级加载直至

破坏;

i)逐级一次连续加载法,加载采用时间控制,施加一级荷载后立即读数,1min后再读数一次,

即可施加下一级荷载,直至破坏;

j)逐级循环加载法,施加第1级压力,同时开动秒表,测记加压后1min时位移计的读数。每

隔1min施加一级压力,测记位移计读数1次,施加到第4级压力为止。在测记第4级压

力施加后1min位移计读数的同时,逐级卸压。每隔1min卸去一级,并测记卸压后1min

的位移计读数,直至施加的轴向压力全部卸去。在测记最后一级压力卸去后1min位移计读

数时。重复加荷、卸荷4~5遍后,继续加压,测记每级压力施加后1min位移计读数,直

至破坏为止。

6.2.4试验成果整理及计算应按下列规定:

a)各级轴向应力按公式(13)计算:

Pi......................................(13)

1i10

Aai

9

DB34/T1928—2013

式中:

σ1i——每级轴向应力,MPa;

Pi——每级轴向荷载,kN;

2

Aai——每级试样截面积,按公式(10)进行面积修正,cm。

b)各级轴向和侧向应变,按公式(14)与公式(15)计算:

h

i.....................................(14)

ai100

h0

D

i100....................................(15)

riD

式中:

ai——各级轴向应变,%;

ri——各级侧向应变,%;

Δhi——各级轴向变形平均值,mm;

ΔDi——各级侧向变形平均值,mm;

h0——试样初始高度,mm;

D——试样初始直径,mm。

c)体应变按公式(16)计算:

2rav.....................................(16)

d)弹性模量和弹性泊松比按公式(17)和公式(18)计算:

mn.....................................(17)

Ee

aman

rmrn.....................................(18)

e

aman

式中:

Ee——水泥土弹性模量,MPa;

e——水泥土弹性泊松比;

m——应力与轴向应变关系曲线直线段始点应力值,MPa;

n——应力与轴向应变关系曲线直线段终点应力值,MPa;

am——应力为m时轴向应变值,%;

an——应力为n时轴向应变值,%;

10

DB34/T1928—2013

rm——应力为m时侧向应变值,%;

rn——应力为n时侧向应变值,%。

e)割线模量及相应泊松比按公式(19)和公式(20)计算:

50.......................................(19)

E50

a50

r50.......................................(20)

50

a50

式中:

E50——水泥土割线模量,MPa;

μ50——水泥土割线泊松比;

σ50——相当于水泥土单轴抗压强度50%的应力值,MPa;

εa50——应力为σ50的轴向应变值,%;

εr50——应力为σ50的侧向应变值,%。

f)水泥土单轴压缩试验弹性模量计算精确至0.01MPa,泊松比计算精确至0.01,轴向应力计算

精确至0.01MPa,轴向应变计算精确至0.1%。

6.2.5记录及绘图

水泥土单轴压缩变形试验记录格式如附录B表B.9。以轴向应力为纵坐标,轴向应变a为横坐

标绘制-a关系曲线,如附录B图B.2。

6.3水泥土三轴压缩试验

6.3.1本试验测定水泥土抗剪强度。

试验需3~5个圆柱体试样,分别施加不同的恒定周围压力3(小主应力),然后施加轴向压力

差(31),进行剪切直至破坏,1为大主应力。根据摩尔库伦理论,求得抗剪强度参数。

本试验适用于测定土体颗粒粒径小于20mm的水泥土。根据排水条件的不同,分为不固结不排水

剪(UU)、固结不排水剪(CU

定制服务

    相似标准推荐

    更多>
