GB/T 30553-2014 基于电压源换流器的高压直流输电
GB/T 30553-2014 High-voltage direct current power transmission using voltage sourced converters
基本信息
本标准适用于两电平、三电平脉冲宽度调制(简称“脉宽调制”)的换流器和多电平换流器，不包括采用方波输出模式代替脉宽调制的两电平和三电平换流器。
基于电压源换流器的高压直流输电被称为“VSC直流输电”(亦称为“柔性直流输电”)。
本标准描述了用于VSC输电的不同类型电路拓扑，以及其基本运行特性和典型应用。主要目的是为业主在确定VSC输电方案时提供帮助。
基于电网换相的电流源换流器的高压直流输电不包含在本标准内。
发布历史
-
2014年05月
-
2023年11月
研制信息
- 起草单位：
- 中电普瑞电力工程有限公司、西安高压电器研究院有限责任公司、南方电网科学研究院有限责任公司、西安西电电力系统有限公司、北京西电华清科技有限公司、许继柔性输电系统公司、南京南瑞继保电气有限公司、机械工业北京电工技术经济研究所
- 起草人：
- 汤广福、陈名、李侠、卫三民、杨晓辉、贺之渊、庞辉、赵永涛、张建、姜田贵、周坤、果岩、黎小林、周会高、田杰、姚为正
- 出版信息：
- 页数：58页 | 字数：108 千字 | 开本： 大16开
内容描述

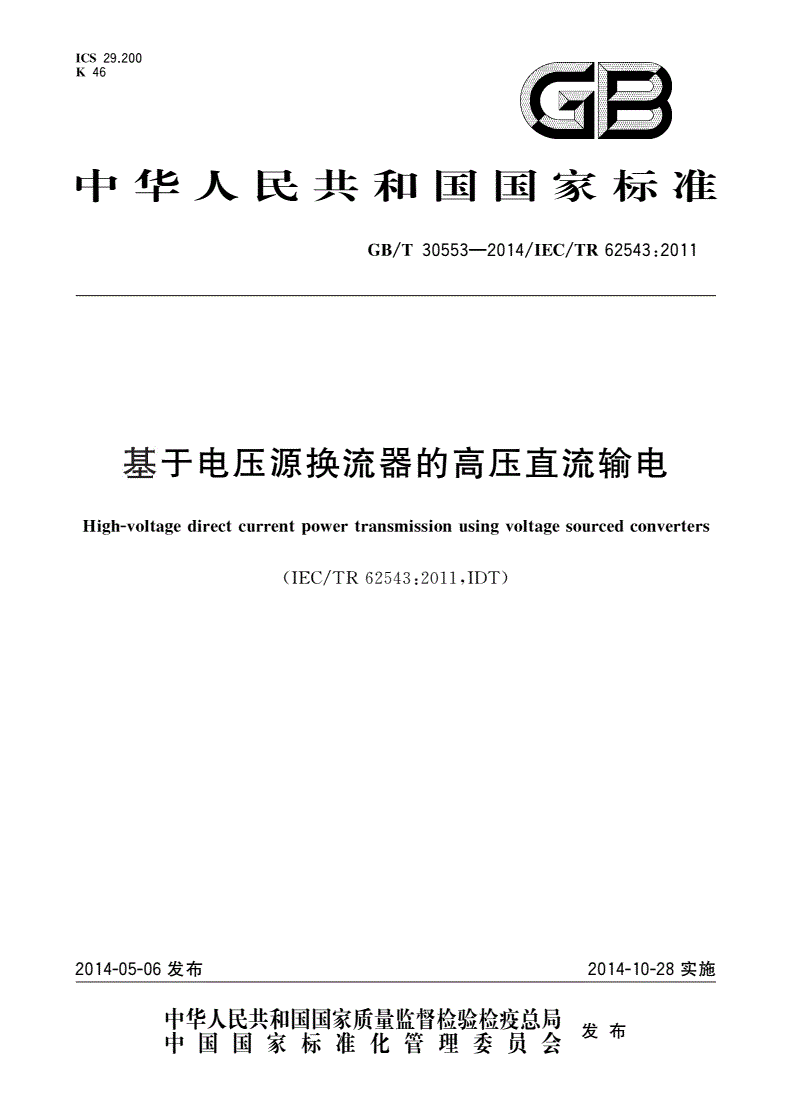

ICS29.200
K46
中华人民共和国国家标准
/—//:
GBT305532014IECTR625432011
基于电压源换流器的高压直流输电
Hih-voltaedirectcurrentowertransmissionusinvoltaesourcedconverters
ggpgg
(/:,)
IECTR625432011IDT
2014-05-06发布2014-10-28实施
中华人民共和国国家质量监督检验检疫总局
发布
中国国家标准化管理委员会
中华人民共和国
国家标准
基于电压源换流器的高压直流输电
/—//:
GBT305532014IECTR625432011
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲号()
2100029
北京市西城区三里河北街号()
16100045
网址:
g
服务热线:
400-168-0010
010-68522006
年月第一版
20146
*
书号:·
1550661-49441
版权专有侵权必究
/—//:
GBT305532014IECTR625432011

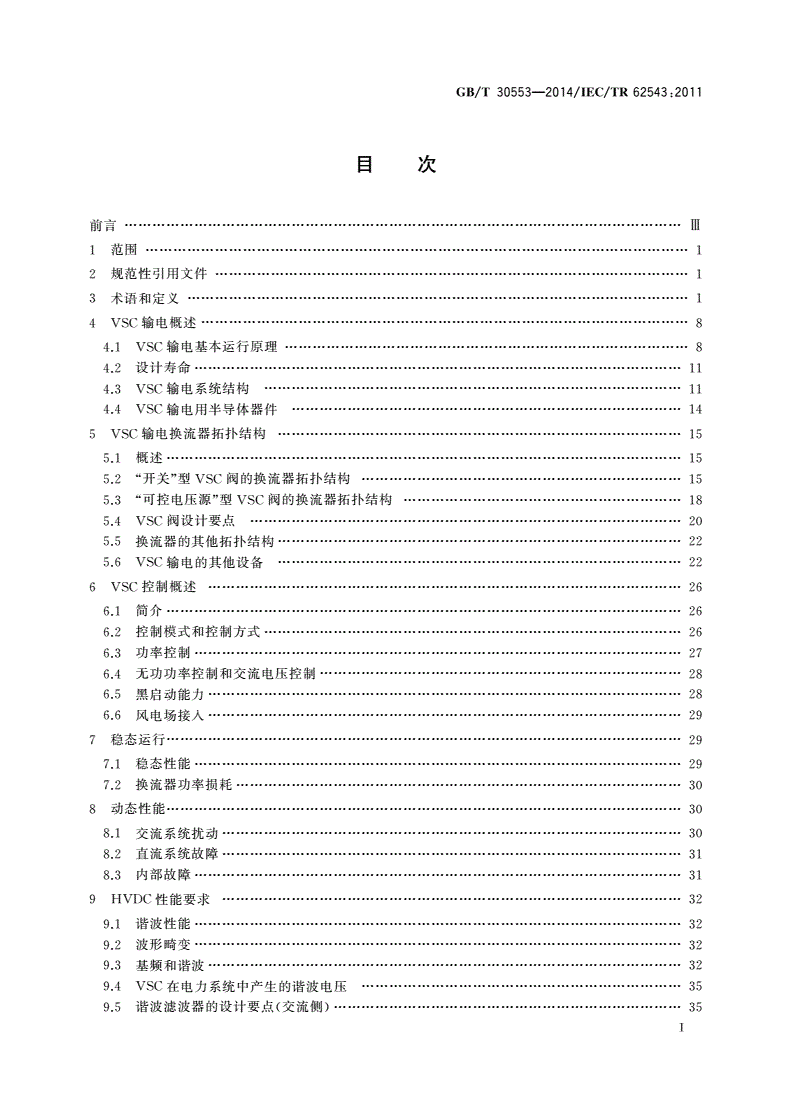

目次
前言…………………………Ⅲ
1范围………………………1
2规范性引用文件…………………………1
3术语和定义………………1
4VSC输电概述……………8
4.1VSC输电基本运行原理……………8
4.2设计寿命……………11
4.3VSC输电系统结构………………11
4.4VSC输电用半导体器件…………14
5VSC输电换流器拓扑结构……………15
5.1概述…………………15
“”……………
5.2开关型VSC阀的换流器拓扑结构15
“”……………………
5.3可控电压源型VSC阀的换流器拓扑结构18
5.4VSC阀设计要点…………………20
5.5换流器的其他拓扑结构……………22
5.6VSC输电的其他设备……………22
6VSC控制概述…………………………26
6.1简介…………………26
6.2控制模式和控制方式………………26
6.3功率控制……………27
6.4无功功率控制和交流电压控制……………………28
6.5黑启动能力…………………………28
6.6风电场接入…………………………29
7稳态运行…………………29
7.1稳态性能……………29
7.2换流器功率损耗……………………30
8动态性能…………………30
8.1交流系统扰动………………………30
8.2直流系统故障………………………31
8.3内部故障……………31
9HVDC性能要求………………………32
9.1谐波性能……………32
9.2波形畸变………………
