GB/T 14737-2009 港口装卸用吊索使用技术条件

ICS53.020.30；03.220.40

R46

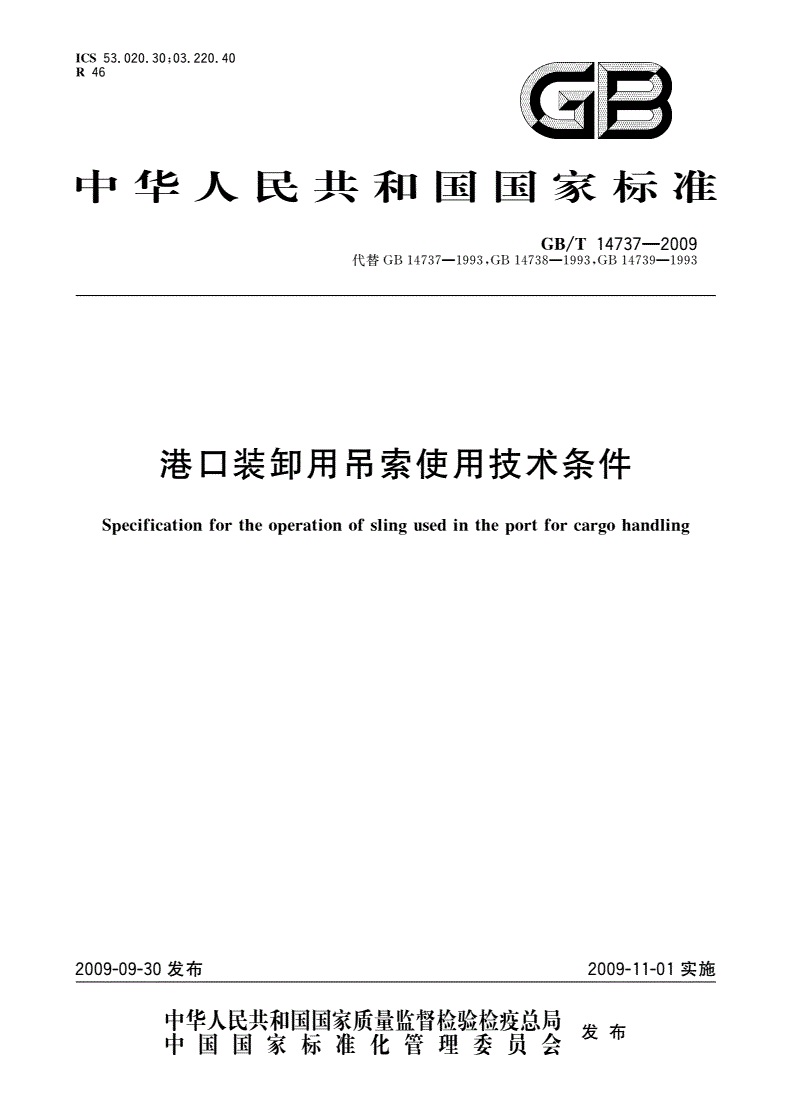

中华人民共和国国家标准

GB/T14737—2009

代替GB14737—1993,GB14738—1993,GB14739—1993

港口装卸用吊索使用技术条件

Specificationfortheoperationofslingusedintheportforcargohandling

2009-09-30发布2009-11-01实施

发布

GB/T14737—2009

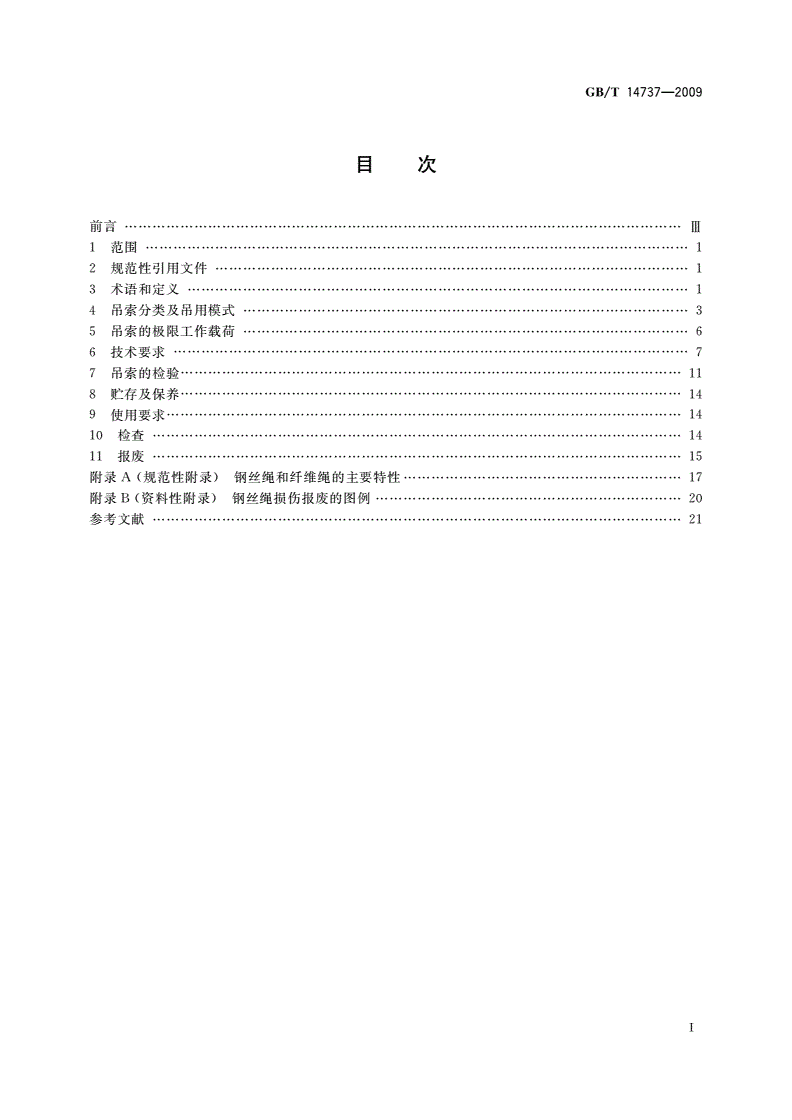

目次

前言ni

i范围1

2规范性引用文件1

3术语和定义1

4吊索分类及吊用模式3

5吊索的极限工作载荷6

6技术要求7

7吊索的检验11

8贮存及保养14

9使用要求14

10检查14

11报废15

附录A（规范性附录）钢丝绳和纤维绳的主要特性17

附录B（资料性附录）钢丝绳损伤报废的图例20

参考文献21

T

GB/T14737—2009

-1.Z-—1—

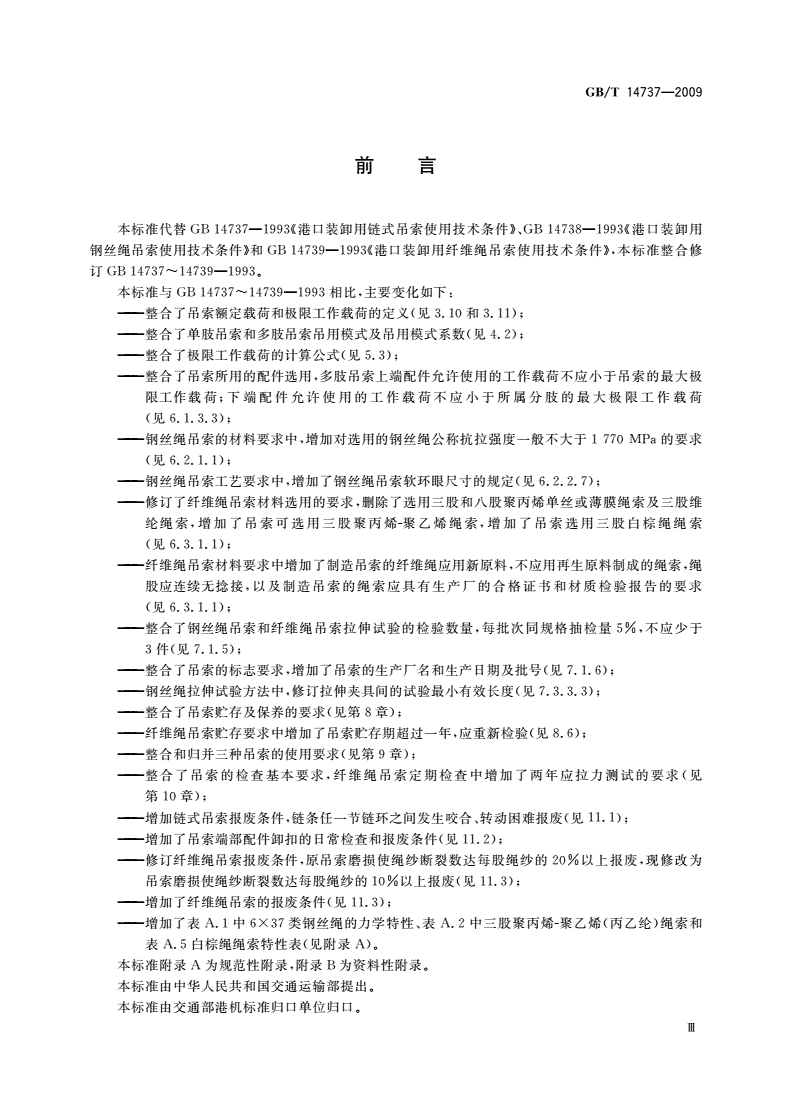

刖弓

本标准代替GB14737—1993«港口装卸用链式吊索使用技术条件》、GB14738—1993《港口装卸用

钢丝绳吊索使用技术条件》和GB14739—1993《港口装卸用纤维绳吊索使用技术条件》,本标准整合修

订GB14737〜14739—19930

本标准与GB14737-14739—1993相比，主要变化如下：

——整合了吊索额定载荷和极限工作载荷的定义（见3.10和3.11）；

——整合了单肢吊索和多肢吊索吊用模式及吊用模式系数（见4.2）；

——整合了极限工作载荷的计算公式（见5.3）；

-整合了吊索所用的配件选用，多肢吊索上端配件允许使用的工作载荷不应小于吊索的最大极

限工作载荷；下端配件允许使用的工作载荷不应小于所属分肢的最大极限工作载荷

（见6.1.3.3）；

-钢丝绳吊索的材料要求中，增加对选用的钢丝绳公称抗拉强度一般不大于1770MPa的要求

（见6.2.1.1）；

——钢丝绳吊索工艺要求中，增加了钢丝绳吊索软环眼尺寸的规定（见6.2.2.7）；

-修订了纤维绳吊索材料选用的要求，删除了选用三股和八股聚丙烯单丝或薄膜绳索及三股维

纶绳索，增加了吊索可选用三股聚丙烯-聚乙烯绳索，增加了吊索选用三股白棕绳绳索

（见6.3.1.1）；

—纤维绳吊索材料要求中增加了制造吊索的纤维绳应用新原料，不应用再生原料制成的绳索，绳

股应连续无捻接，以及制造吊索的绳索应具有生产厂的合格证书和材质检验报告的要求

（见6.3.1.1）；

-整合了钢丝绳吊索和纤维绳吊索拉伸试验的检验数量，每批次同规格抽检量5%,不应少于

3件（见7.1.5）；

-整合了吊索的标志要求，增加了吊索的生产厂名和生产日期及批号（见7.1.6）；

——钢丝绳拉伸试验方法中，修订拉伸夹具间的试验最小有效长度（见7.3.3.3）；

——整合了吊索贮存及保养的要求（见第8章）；

——纤维绳吊索贮存要求中增加了吊索贮存期超过一年，应重新检验（见&6）；

——整合和归并三种吊索的使用要求（见第9章）；

-整合了吊索的检查基本要求，纤维绳吊索定期检查中增加了两年应拉力测试的要求（见

第10章）；

——增加链式吊索报废条件，链条任一节链环之间发生咬合、转动困难报废（见11.1）;

——增加了吊索端部配件卸扣的日常检查和报废条件（见11.2）；

-修订纤维绳吊索报废条件，原吊索磨损使绳纱断裂数达每股绳纱的20%以上报废，现修改为

吊索磨损使绳纱断裂数达每股绳纱的10%以上报废（见11.3）；

——增加了纤维绳吊索的报废条件（见11.3）；

-增加了表A.1中6X37类钢丝绳的力学特性、表A.2中三股聚丙烯-聚乙烯（丙乙纶）绳索和

表A.5白棕绳绳索特性表（见附录A）。

本标准附录A为规范性附录，附录B为资料性附录。

本标准由中华人民共和国交通运输部提出。

本标准由交通部港机标准归口单位归口。

ni

GB/T14737—2009

本标准起草单位:上海国际港务（集团）股份有限公司。

本标准主要起草人:包起帆、徐德麟、闻君、葛中雄、高永庠、董庭龙。

本标准所代替标准的历次版本发布情况为：

——GB14737—1993；

——GB14738—1993；

——GB14739—19930

GB/T14737—2009

港口装卸用吊索使用技术条件

1范围

本标准规定了港口装卸用吊索的分类及吊用模式、极限工作载荷、技术要求、检验、贮存及保养、使

用、检查和报废的技术条件。

本标准适用于港口装卸机械与货物连接的链式吊索、钢丝绳吊索和纤维绳吊索。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口(GB/T985.1-2008,

ISO9692-1:2003,Weldingandalliedprocesses一Recommendationsforjointpreparation—Part1:

Manualmetalarcwelding,gas-shieldarcwelding,gaswelding,TIGweldingandbeamweldingof

stls,MOD)

GB/T985.2埋弧焊的推荐坡口(GB/T985.1—2008,ISO9692-2:1998,Weldingandallied

processes—Jointpreparation—Part2:Submergedarcweldingofstls,MOD)

GB/T5974.1钢丝绳用普通套环

GB/T5974.2钢丝绳用重型套环

GB/T6394金属平均晶粒度测定方法(GB/T6394—2002,ASTME112-96,MOD)

GB/T6946钢丝绳铝合金压制接头

GB/T8358钢丝绳破断拉伸试验方法(GB/T8358—2006,ISO3108：1974,Stlwirropesfor

generalpurposesDeterminationofactualbreakingload,NEQ)

GB/T8834绳索有关物理和机械性能的测定(GB/T8834—2006,ISO2307：1990,IDT)

GB8918重要用途钢丝绳(GE8918—2006,ISO3154:1988,Strandedwirropesforminhoist­

ing—Technicaldeliveryrequirements,MOD)

GB/T14735港口装卸用吊钩使用技术条件

GB/T14736港口装卸用吊环使用技术条件

GB/T15029剑麻白棕绳(GB/T15029—2009,ISO1181：2004,Fibrropes—Manilaandsisal—

3-,4-and8-Standropes,NEQ)

GB/T18674渔用绳索通用技术条件

GB/T20946起重用短环链验收总则(GB/T20946—2007,ISO1834：1999,IDT)

CB/T33索具套环

CB3061合金钢卸扣

JB/T8112一般起重用锻造卸扣D形卸扣和弓形卸扣

3术语和定义

下列术语和定义适用于本标准。

3.1

链式吊索chainsling

由链条上、下端与吊钩、吊环连接组成的装卸吊索。

1

GB/T14737—2009

3.2

钢丝绳吊索steelwireropesling

由钢丝绳的一端或两端与吊钩、吊环、链条等金属配件连接组成的装卸索具。钢丝绳也可单独制成

吊索。

3.3

纤维绳吊索fibreropesling

由纤维绳的一端或两端与吊钩、吊环等金属配件连接组成的装卸索具。纤维绳也可单独制成吊索。

3.4

单肢吊索singlesling

仅用一根吊索来起吊货物的吊索。

3.5

多肢吊索multiplesling

同时用与主环相连的两根或两根以上、长度相等的单肢吊索组合成的吊索。一般由各肢的一端与

主环连接或双肢分别通过连接环或中间环与主环连接制成。

3.6

无级吊索ringsling

由一根纤维绳两端的各股互相穿插对接而制成的环状吊索。

3.7

肢间夹角angle

在多肢吊索中，相对于一定的吊用模式下的两根吊索之间的夹角。

3.8

吊用模式hangingmode

吊运货物时，由相应吊索呈现出的几何位置形状。

3.9

吊用模式系数hangingmodelcoefficient（Af）

根据吊用模式中的吊索肢数和肢间夹角，吊索所能承受最大载荷的校正值。

3.10

极限工作载荷workingloadlimit（Qj）

一般使用条件下的吊索,考虑了安全系数和吊用模式系数后，在给定的模式下吊索允许起升的最大

载荷，单位为千牛（kN）。

3.11

额定载荷ratedload（2：）

单肢吊索额定载荷为单肢吊索的极限工作载荷。多肢吊索额定载荷为肢间夹角90°,与垂直线夹角

45。吋的极限工作载荷，单位为千牛（kN）0

3.12

效率系数efficiencycoefficient（K＜：）

钢丝绳吊索在拉伸试验时的破断拉力与所选用钢丝绳的最小破断拉力之比。

3.13

环冃艮eyeofaropering

由绳索两端的绳股分别穿插制成的环状绳圈，也称软环眼。如环眼内嵌有金属套环吋，则称为硬环

眼（见图l）o

2

GB/T14737—2009

a）硬环眼b）软环眼

图1环眼

3.14

插接splicing

解开绳索端按绳股的顺序穿插进绳索各股的制作方法。用于制作绳索环眼和无级吊索绳端的对接

和制作环眼（见图1和图2）。

a）插接b）对接

图2绳索的插接

3.15

压接compressionjoint

钢丝绳一端或两端用铝合金或铁合金套管通过机械压制成环眼的方法（见图3）。

3.16

花tuck

在插接工艺中，钢丝绳插接一锥称为一花。

3.17

单花singlestrandtuck

对被插入的钢丝绳以一股为间隔插入的花。

3.18

双花doublestrandtuck

对被插入的钢丝绳以两股为间隔插入的花。

4吊索分类及吊用模式

4.1吊索分类

4.1.1链式吊索

链式吊索的型式分为单肢、双肢和多肢吊索，见图4。

3

GB/T14737—2009

—rwFW

八

A

I■中何环中■耳（吉趙叶第阿」

V

jAf

坏

J

t

u

产

0>

J

w

、,

、

V

a）单肢

r耳

中啊环(ffffHXffli

PMJW(lt»»t«.ltj)

卷It巧am

KA

i&»

—几•冷IWIE件吊钩皿儿他厲你配“

c）三肢A型d）三肢B型

1：环

中阅主耳

中州“（"H采川）

堆釣

C^~适Jl他•f»：IE件

四肢

图4链式吊索

4.1.2钢丝绳吊索

钢丝绳吊索的型式分为单肢、双肢和多肢吊索，见图5。

4

GB/T14737—2009

a）单肢b）双肢c）四肢

图5钢丝绳吊索

4.1.3纤维绳吊索

纤维绳吊索的型式分为单肢、双肢、多肢吊索和无级吊索，见图6和图7。

4.2吊用模式及吊用模式系数

4.2.多肢吊索吊用模式及吊用模式系数见表1。

5

GB/T14737—2009

表1多肢吊索吊用模式及吊用模式系数(M)

1

吊索吊用模式\

肢数双肢三肢四肢

肢间夹角

aM90°90°<«<120°——a^90°90°<«<120°

a

与垂直线的夹角

咛5。45°<^<60°0=45°45°<^<60°0=45°45°<0=6()°

,3

模式系数

1.412.11.52.11.5

M

4.2.2单肢吊索和无级吊索的吊用模式及吊用模式系数见表2。

表2单肢吊索和无级吊索的吊用模式及吊用模式系数(M')

模式直拉式钩套式跨篮式平行跨篮式

A

0

1

模式<r<祝

单肢吊索06

系数1.00.751.42.0

ZX

[

模式

无级吊索「丿U]

系数2.01.62.84.0

5吊索的极限工作载荷

5.1吊索的安全系数

5.1.1钢丝绳吊索的最小安全系数不应小于5。

5.1.2纤维绳吊索的安全系数计算公式如公式(1)：

n=72/D+3(1)

式中：

M安全系数；

D——绳索直径，单位为毫米(mm)。

6
