GB/T 3622-2012 钛及钛合金带、箔材

ICS77.150

H63百目

中华人民共和国国彖标准

GB/T3622—2012

代替GB/T3622—1999

钛及钛合金带、箔材

Titaniumandtitaniumalloystripandfoil

2012-12-31发布2013-10-01实施

GB/T3622—2012

■ir■■i

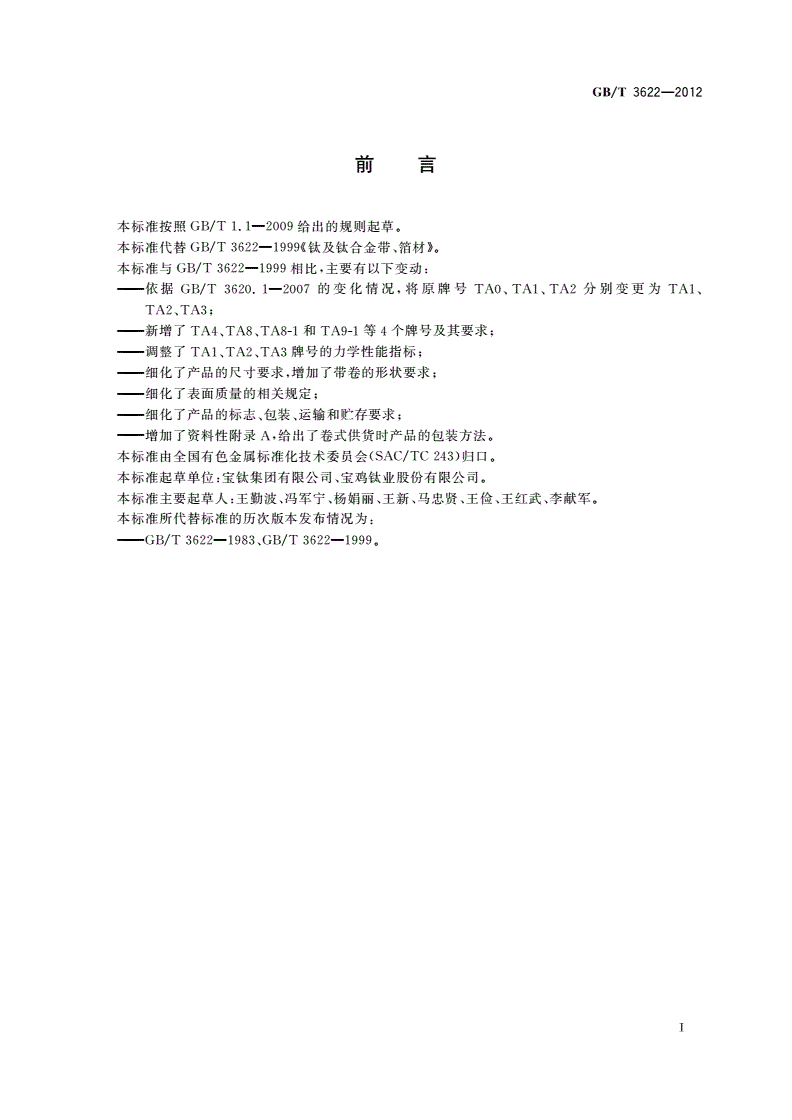

刖吕

本标准按GB/T1.1—2009给出的规则起草。

本标准代替GB/T3622—1999《钛及钛合金带、箔材》。

本标准与GB/T3622—1999相比，主要有以下变动：

—依据GB/T3620.1—2007的变化情况，将原牌号TA0、TAl、TA2分别变更为TA1、

TA2、TA3；

——新增了TA4、TA8、TA8-1和TA9-］等4个牌号及其要求；

——调整了TA1、TA2、TA3牌号的力学性能指标；

-细化了产品的尺寸要求，增加了带卷的形状要求；

——细化了表面质量的相关规定；

——细化了产品的标志、包装、运输和贮存要求；

—增加了资料性附录A,给出了卷式供货时产品的包装方法。

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。

本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司。

本标准主要起草人:王勤波、冯军宁、杨娟丽、王新、马忠贤、王俭、王红武、李献军’

本标准所代替标准的历次版本发布情况为：

——GB/T3622—1983.GB/T3622—19990

T

GB/T3622—2012

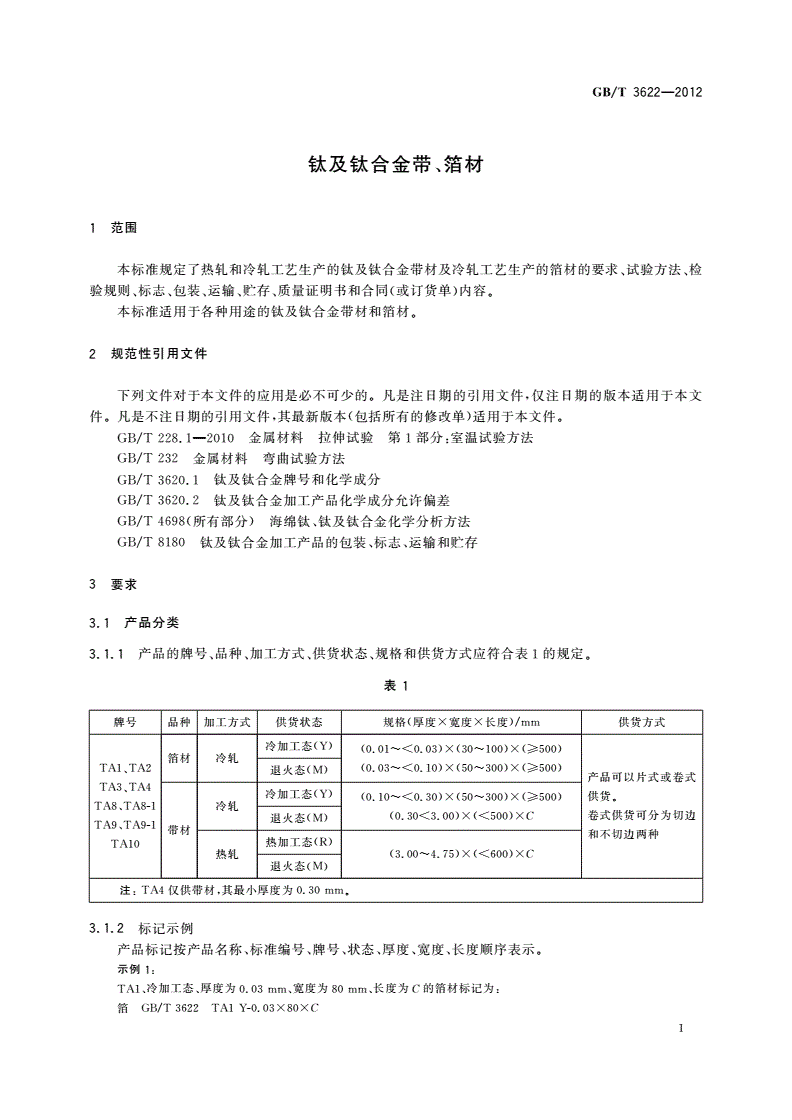

钛及钛合金带、箔材

1范围

本标准规定了热轧和冷轧工艺生产的钛及钛合金带材及冷轧T艺生产的箔材的要求、试验方法、检

验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。

本标准适用于各种用途的钛及钛合金带材和箔材。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1—2010金属材料拉伸试验第1部分:室温试验方法

GB/T232金属材料弯曲试验方法

GB/T3620.1钛及钛合金牌号和化学成分

GB/T3620.2钛及钛合金加工产品化学成分允许偏差

GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法

GB/T8180钛及钛合金加工产品的包装、标志、运输和贮存

3要求

3.1产品分类

3.1.1产品的牌号、品种、加丁-方式、供货状态、规格和供货方式应符合表1的规定。

表1

牌号品种加工方式供货状态规格（厚度X宽度X长度）/mm供货方式

冷加工态（Y）(0.01〜V0.03)X(30〜100)X(>500)

箔材冷轧

TA1.TA2退火态（M）(0.03〜V0.10)X(50〜300)X(>500)

产品可以片式或卷式

TA3.TA4

冷加工态（Y）(0.10〜V0.30)X(50〜300)X(>500)供货。

TA8.TA8-1冷轧

退火态（M）(0.30<3.00)X(V500)XC卷式供货可分为切边

TA9.TA9-1

带材和不切边两种

TA10热加工态（）

热轧(3.00—4.75)X(<600)XC

退火态（M）

注：TA4仅供带材，其最小厚度为0.30mm。

3.1.2标记示例

产品标记按产品名称、标准编号、牌号、状态、厚度、宽度、长度顺序表示。

示例1:

TA1,冷加T态、厚度为0.03mm、宽度为80mm、长度为C的箔材标记为：

箔GB/T3622TA1Y-0.03X80XC

1

GB/T3622—2012

示例2：

TA2、退火态、厚度为0.40mm、宽度为150mm、长度为C的带材标记为：

带GB/T3622TA2M-0.40X150X（?

示例3：

TA9、热加T态、厚度为3.0mm、宽度为400mm、长度为C的带材标记为:

带GB/T3622TA9R-3.0X400XC

3.2化学成分

产品的化学成分应符合GB/T3620.1中相应牌号的规定。需方复验时，化学成分允许偏差应符合

GB/T3620.2的规定。

3.3力学性能

3.3.1厚度不小于0.10mm的退火态带材的室温力学性能应符合表2的规定。伸长率在未特殊说明

时按I级验收，需方要求并在合同（或订货单）中注明时，可按n级验收。

表2

室温力学性能弯曲性能

产品厚度

牌号状态mm抗拉强度规定非比例延伸伸长率A50mm/%

弯曲角度弯芯宜径

Rm/MPaRpo.2/MPaT级II级

0.10〜<0.50>40

TA1

3T

TA8-10.50〜<2.00>240140〜310$24>35

TA9-1

2.00〜4.75—4T

0.10〜<0.50>30

TA2

4T

TA80.50〜<2.00>345275〜450$20>25

TA9

2.00〜4.75—5T

0.10〜<2.004T

TA3M>450380〜550$18—105°

2.00〜4.755T

0.30〜<2.005T

TA4>550485〜655$15—

2.00〜4.756T

0.10〜<2.004T

A类>485$345$18—

2.00〜4.755T

TA1CT

0.10〜<2.004T

B类>345$275$25—

2.00〜4.755T

注：T为板材名义厚度。

8合同（或订货单）中未注明时按A类供货。：B类适用于复合板复材，仅当需方要求并在合同（或订货单）中注明

时，按B类供货。

2

GB/T3622—2012

3.3.2热加T态、冷加T态和厚度小于0.10mm的产品，需方要求并在合同（或订货单）中注明时，其

室温力学性能报实测值。
