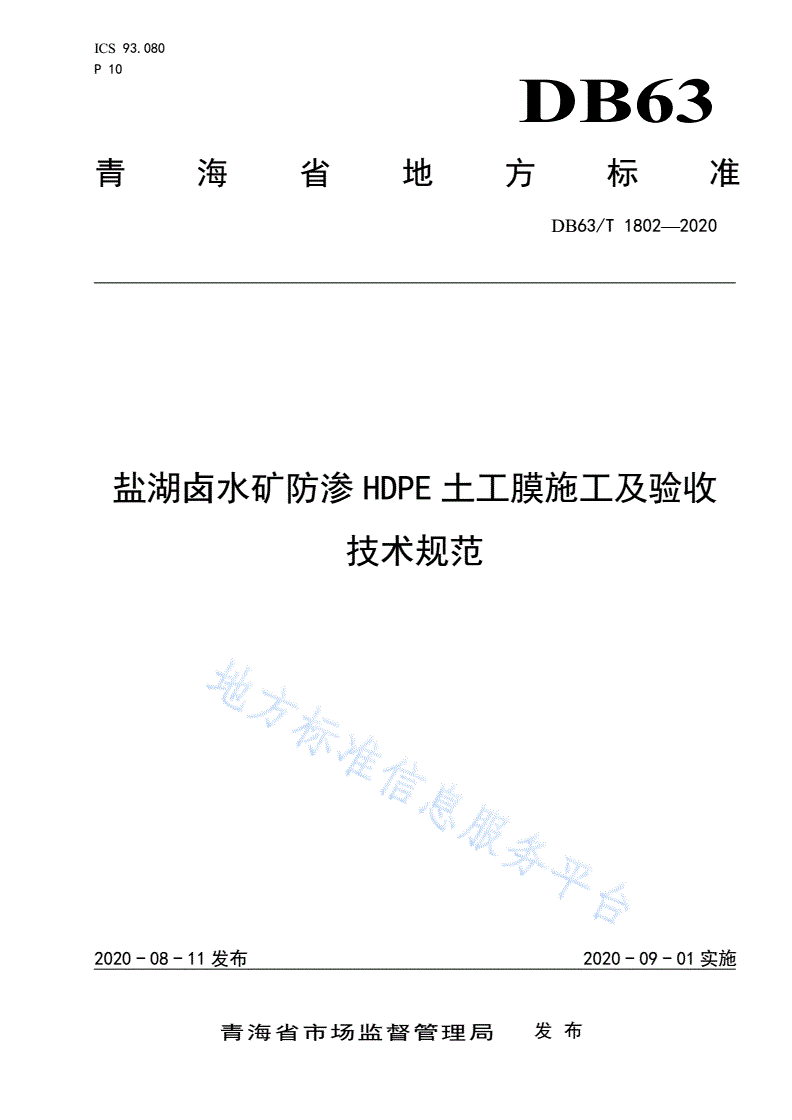

ICS93.080

P10

DB63

青海省地方标准

DB63/T1802—2020

盐湖卤水矿防渗HDPE土工膜施工及验收

技术规范

2020-08-11发布2020-09-01实施

青海省市场监督管理局发布

DB63/T1802—2020

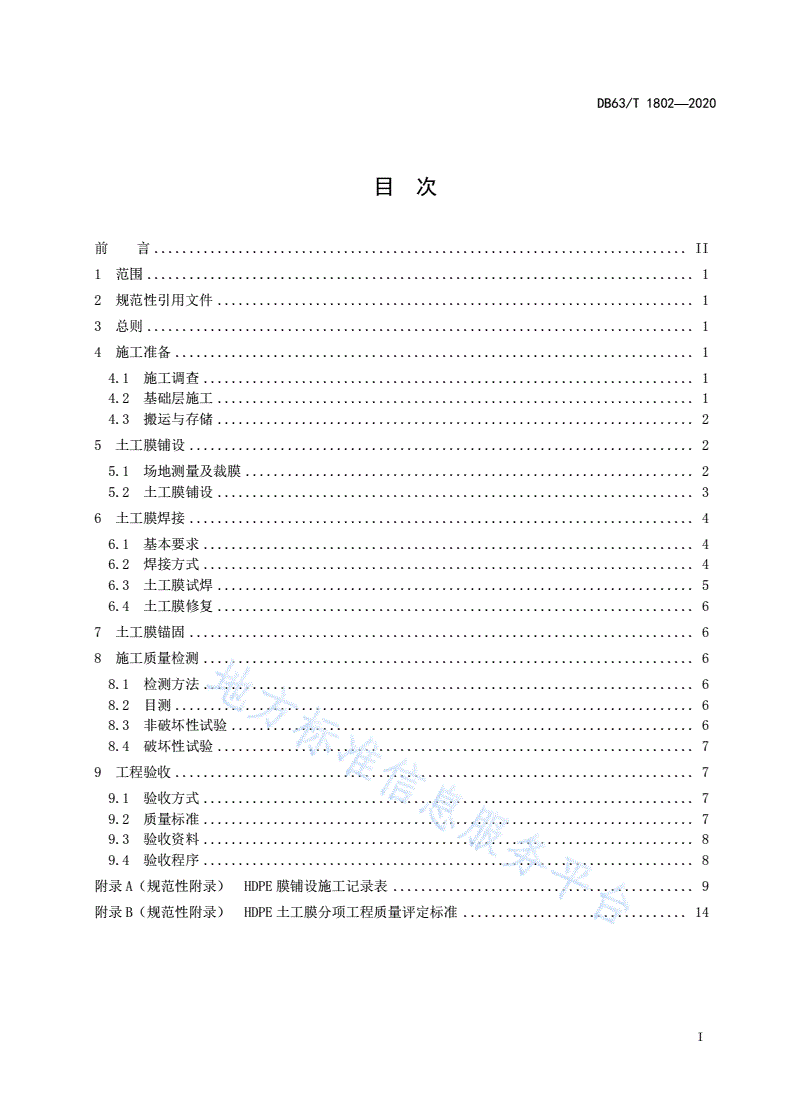

目次

前言............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3总则..............................................................................1

4施工准备..........................................................................1

4.1施工调查......................................................................1

4.2基础层施工....................................................................1

4.3搬运与存储....................................................................2

5土工膜铺设........................................................................2

5.1场地测量及裁膜................................................................2

5.2土工膜铺设....................................................................3

6土工膜焊接........................................................................4

6.1基本要求......................................................................4

6.2焊接方式......................................................................4

6.3土工膜试焊....................................................................5

6.4土工膜修复....................................................................6

7土工膜锚固........................................................................6

8施工质量检测......................................................................6

8.1检测方法......................................................................6

8.2目测..........................................................................6

8.3非破坏性试验..................................................................6

8.4破坏性试验....................................................................7

9工程验收..........................................................................7

9.1验收方式......................................................................7

9.2质量标准......................................................................7

9.3验收资料......................................................................8

9.4验收程序......................................................................8

附录A（规范性附录）HDPE膜铺设施工记录表...........................................9

附录B（规范性附录）HDPE土工膜分项工程质量评定标准................................14

I

DB63/T1802—2020

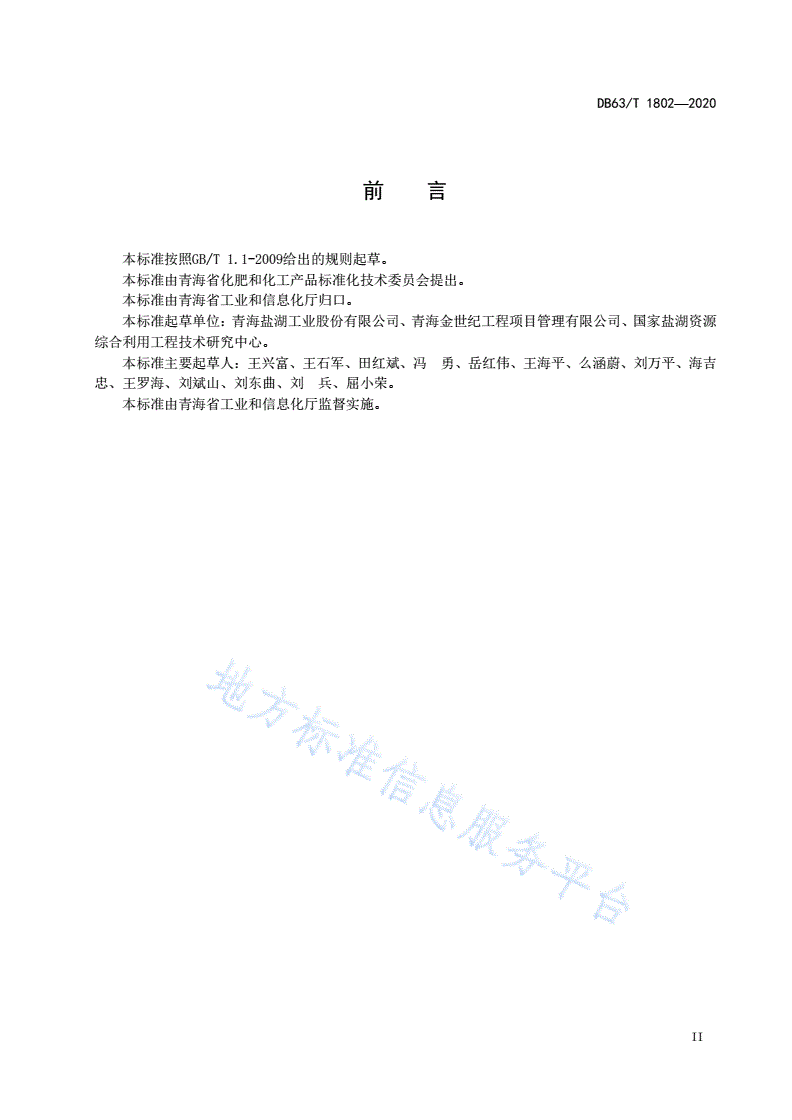

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由青海省化肥和化工产品标准化技术委员会提出。

本标准由青海省工业和信息化厅归口。

本标准起草单位：青海盐湖工业股份有限公司、青海金世纪工程项目管理有限公司、国家盐湖资源

综合利用工程技术研究中心。

本标准主要起草人：王兴富、王石军、田红斌、冯勇、岳红伟、王海平、么涵蔚、刘万平、海吉

忠、王罗海、刘斌山、刘东曲、刘兵、屈小荣。

本标准由青海省工业和信息化厅监督实施。

II

DB63/T1802—2020

盐湖卤水矿防渗HDPE土工膜施工及验收技术规范

1范围

本标准规定了盐湖卤水矿防渗HDPE土工膜施工及验收的总则、施工准备、土工膜铺设、

土工膜焊接、土工膜锚固、施工质量检测及工程验收。

本标准适用于盐湖及其它类似地区，以HDPE为防渗材料的卤水渠道输送工程、盐田防渗

工程等的施工及验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本

适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17643土工合成材料聚乙烯土工膜

3总则

3.1为防止盐湖卤水矿堤坝工程渗漏造成生产安全事故和经济损失、环境污染等，特制定

本标准。

3.2盐湖卤水矿防渗HDPE土工膜材质应达到GB/T17643和设计要求。

3.3盐湖卤水矿HDPE土工膜防渗工程的设计、施工及验收除应符合本标准外，还应符合

国家现行有关标准的规定。

3.4凡从事HDPE土工膜的施工及管理人员，必须经过专业培训机构组织的技术培训，且

焊接操作人员应持证上岗。

4施工准备

4.1施工调查

4.1.1施工前，施工单位应在全面熟悉设计文件和设计交底的基础上，进行现场核对和施

工调查，并配合设计、监理、业主对基础层进行预验收。发现问题应及时按有关程序提出

整改意见，以便制定科学合理的总体施工方案

4.1.2HDPE土工膜材料堆场应安排在交通方便，便于大型车辆进出，且方便施工的区

域。

4.1.3应对施工人员进行上岗前培训和安全教育。

4.2基础层施工

4.2.1地基处理的相关要求如下：

a)土工膜铺设基础层应为粉土或粘土，厚度30cm～50cm，压实平整后底部压实度

不小于92%，边坡压实度不小于90%，每平方米的平整度误差不宜超过20mm；

b)碾压应采用经认可的适合于粘土碾压的压实机械（压路机、挖掘机、推土机）。

1

DB63/T1802—2020

压实后的土层表面不得有较大盐块或其他尖锐物体，铺设前应人工进行检查清理；

c)铺设土工膜的基层，应无渗水、淤泥、积水、有机物残渣和可能造成环境污染的有

害物质，否则应进行专项处理；

d)铺设前，应会同业主、设计和监理单位对铺设土工膜的基础层进行全面检查验收，

确保达到铺设要求，并形成基础预验收合格证明文件。

4.2.2防护层的相关要求如下：

a)HDPE土工膜下方应加铺长丝无纺土工布作为保护层，规格不应小于500g/m2。

b)HDPE土工膜保护层应符合设计要求。

4.3搬运与存储

4.3.1搬运的相关要求如下：

a)在指定的材料堆场卸货时，必须由有经验的装卸工指导操作，确保卸货过程安全、

有效，保证土工膜不受损伤；

b)土工膜在卸车过程中不应与任何坚硬物接触或发生碰撞，专用吊带在土工膜堆放好

后不应解除，便于施工中搬运，不应用钢丝绳等硬性绳索直接吊装，以免损坏土工

膜；

c)在材料堆场卸车后，应及时登记每卷的详细信息，仔细核对出厂资料，检查每卷的

外观质量。如有损坏，做好记录，并配合现场监理工程师做好取样和送检工作；

d)经裁剪的土工膜可视其长短，几个小捆一起搬运，应用专用的吊带捆缚牢固，防止

在吊运过程中剧烈晃动或脱落；

e)施工现场搬运，运膜机械不应驶入已铺设土工材料的场地，如有需要，应人工搬运。

4.3.2存储的相关要求如下：

a)材料堆场应根据工程设计的铺设范围提前部署安排，便于施工管理；

b)选择材料堆场时应从转运、看护、防洪、防火、防风等多方面因素因素综合考虑。

堆场地势要平坦，必要时宜进行平整，并且预留出足够场地用于裁膜；

c)材料进场堆放时，底部不应铺垫有可能损伤土工膜的硬物，堆放层高不超过3层；

d)材料堆场应杜绝一切易燃易爆物品，远离火种，远离各种有腐蚀性的化学物品；

e)HDPE土工膜专用焊条在保管与运输过程中，应妥善防潮、防尘，存放于通风干燥

的地方，并且保持清洁，防止油污、灰尘及其他污染。

5土工膜铺设

5.1场地测量及裁膜

5.1.1应准确测量实际地形，将测量尺寸详细记录在册，根据具体尺寸、结合工程设计图

断面实际尺寸进行平面规划，绘制铺膜图，并报监理审核通过，然后根据铺膜图进行膜材

的裁剪和铺设，同时做好裁膜和铺设记录，记录表格样表见附录A表A.1、表A.2。

5.1.2依据平面规划图进行裁膜，编好每片膜块的序号，按顺序运至施工现场相对应的位

置。

5.1.3裁膜尺寸下料前考虑当地温度等因素，应为土工膜热胀冷缩导致的尺寸变化预留出

伸缩量。热胀冷缩变化量根据式（1）计算：

△L=α×△T×L.............................(1)

式中：

△L——变化尺寸；

α——线膨胀系数（系数α为：1.1～1.3×10-4/·℃）；

2

DB63/T1802—2020

△T——温差（夏季按30℃、冬季按50℃）；

L——铺设断面长度。

5.1.4按照公式（1）计算后的收缩余量不能集中在同一处，应结合现场实际情况，在平面

和立面转角处预留足够余量（含收缩、基础沉降）的前提下让场地土工膜处于均匀松弛状

态。

5.2土工膜铺设

5.2.1土工膜铺设、焊接工程包括材料裁剪、试焊、调试焊接设备、焊接、锚固、检查验

收等工序。其工艺流程图见图1。

图1土工膜施工工艺流程图

5.2.2铺设的基本要求如下：

a)在铺设过程中防止尖锐物破坏土工膜，铺设使用的方法和设备，不应损坏土工膜；

b)施工时施工人员应穿软底或平底鞋，且施工现场禁止吸烟；

c)土工膜铺设应平顺、贴实，铺设后及时压载或锚固；

d)合理地选择铺设方向，宜减少接缝受力；

e)合理布局每片材料的位置，宜使得接缝最少；

f)当有4级以上风、下雨等天气条件不利于焊接操作时，不应进行铺设；

g)土工膜排列好后应当及时进行焊接，以减少因热胀冷缩或天气变化引起焊接问题的

可能性。

5.2.3土工膜铺设具体要求如下：

a)在渠堤边坡和渠（池）底部场地，铺设组人员先检查铺设区域内的每片膜的编号与

平面布置图（铺膜图）的编号是否一致，确认无误后，按规定将膜就位。

3

DB63/T1802—2020

b)铺设及检查每块土工膜后，将下一块土工膜以不小于10cm为基准重叠在前一块膜

上面，重叠大小以土工膜表面标记作为参考，移动调整土工膜时使用压力钳。

c)土工膜的铺设量不应超过1个工作日能完成的焊接量。

d)在特殊部位，如在边坡坡脚、拐弯和边坡交汇处铺膜时要求基础层在拐弯时圆滑顺

接，铺膜尽量松弛，保证膜不会处于悬空状态。

e)土工膜最适宜铺设的温度为5℃～35℃之间。

f)土工膜铺设过程中，应按照附录A表A.3内容填写相关记录。

6土工膜焊接

6.1基本要求

6.1.1铺设土工膜应力求焊缝最少，不应有十字焊接缝。

6.1.2土工膜搭接宽度根据焊接方式确定，双轨焊接宜为100mm±20mm，挤出焊接宜为

75mm±20mm。

6.1.3焊缝排列方向应平行于最大坡度线，使焊缝纵向受力；在无特殊要求情况下，不应

有横向焊缝。

6.1.4在拐角及不规则地段，焊缝缝长度尽量缩短；除特殊要求外，在应力集中区域

1.5m范围内，不应有焊缝。

6.1.5焊接时应按附录A表A.4内容做好相关信息记录。

6.2焊接方式

6.2.1双轨焊接

6.2.1.1示意图

双轨焊接也叫热熔焊接，主要用于大面积HDPE土工膜焊接，施工示意图见图2；

图2双轨焊接示意图

6.2.1.2焊接原理

采用自动双轨焊机是HDPE土工膜最主要焊接方法，其原理是使用高温电热楔使欲焊接重

叠部分表面熔融后，再用加压辊轮使熔融部分黏合，成为永久一体结构，双轨焊接法在二条

平行的焊轨中间留有一未焊接空气通道，焊接电热楔必须完全紧密贴合于两层HDPE土工膜之

间，使其均匀受热。

6.2.1.3双轨焊接要求

6.2.1.3.1双轨焊接程序应按搭接宽度检查、调整及擦拭尘土、试件焊接、焊接、检查、

修补、复检、合格交验八道工序进行。

6.2.1.3.2双轨焊接温度宜为325℃～420℃（根据HDPE土工膜厚度做调整），施工前

应先做焊接测试以确定焊接速度，设定速度时应考虑天气因素。

4

DB63/T1802—2020

6.2.1.3.3在焊接过程中，焊接人员应注意调整焊接速度、实际温度与显示温度，保证最

佳焊接质量。

6.2.1.3.4在松软地基上施工时，应将焊机头部略微抬高或铺设一层
