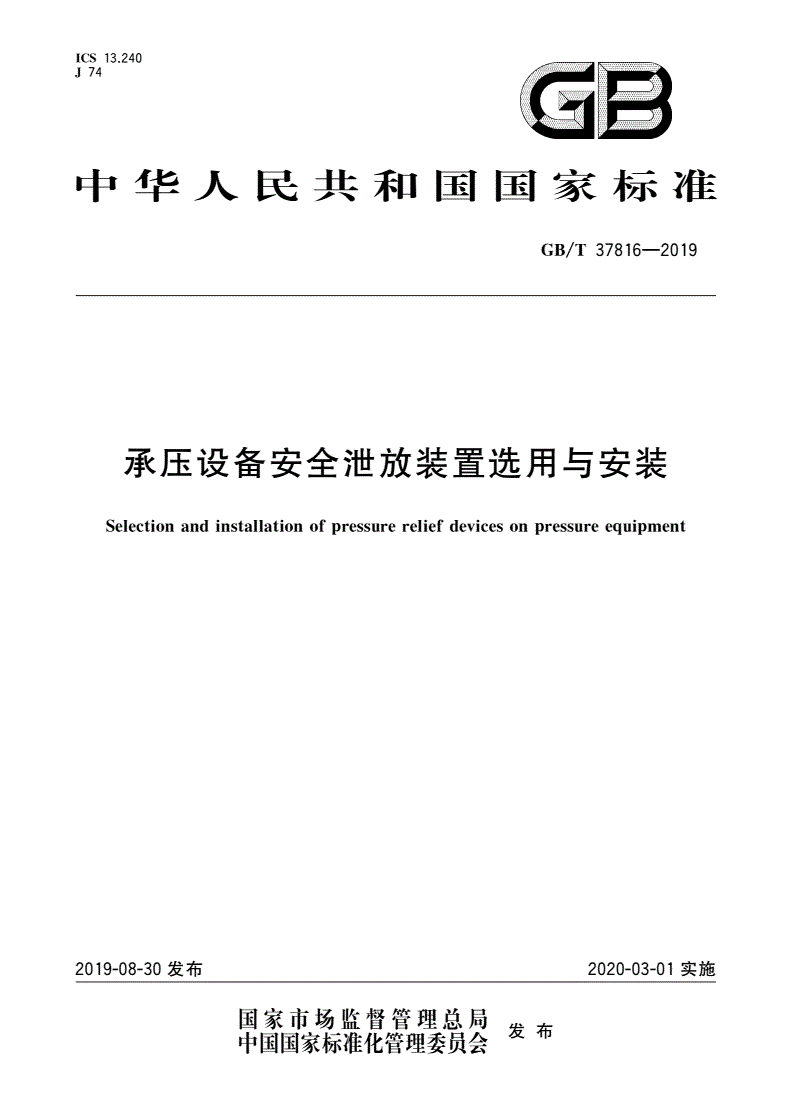

GB/T 37816-2019 承压设备安全泄放装置选用与安装

ICS13.240

J74

中华人民共和国国家标准

/—

GBT378162019

承压设备安全泄放装置选用与安装

Selectionandinstallationofressurereliefdevicesonressureeuiment

ppqp

2019-08-30发布2020-03-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT378162019

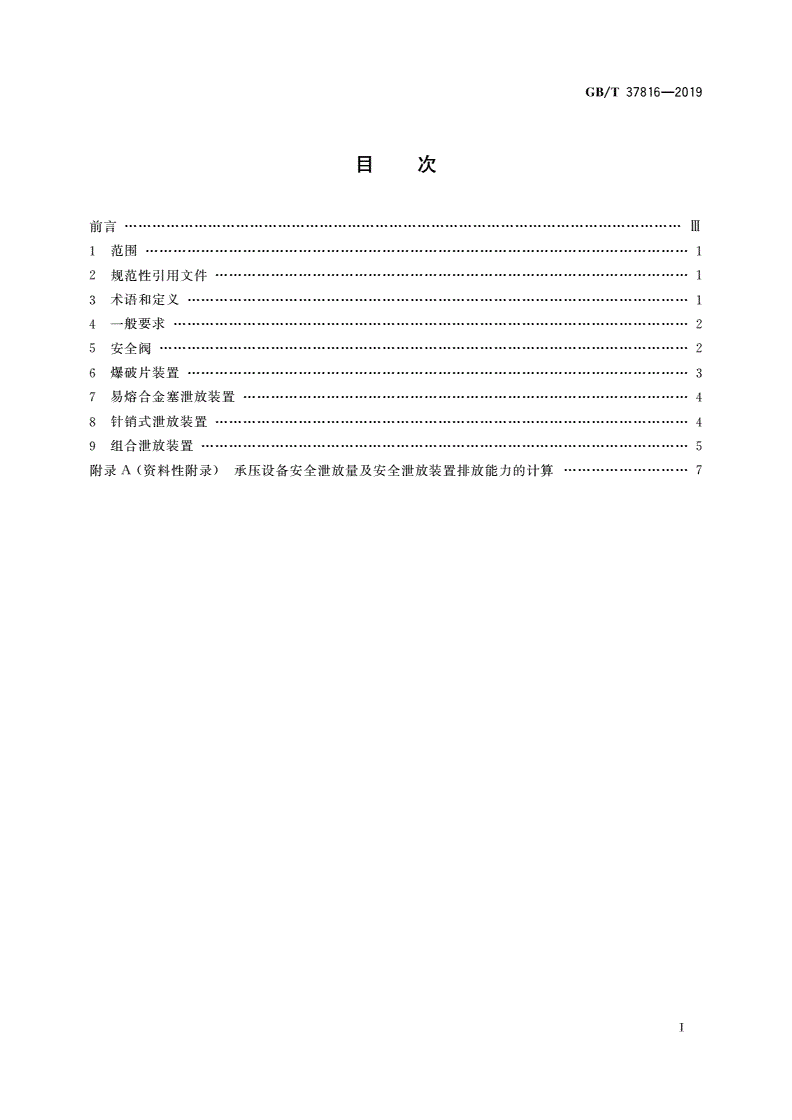

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4一般要求…………………2

5安全阀……………………2

6爆破片装置………………3

7易熔合金塞泄放装置……………………4

8针销式泄放装置…………………………4

9组合泄放装置……………5

()………

附录资料性附录承压设备安全泄放量及安全泄放装置排放能力的计算

A7

Ⅰ

/—

GBT378162019

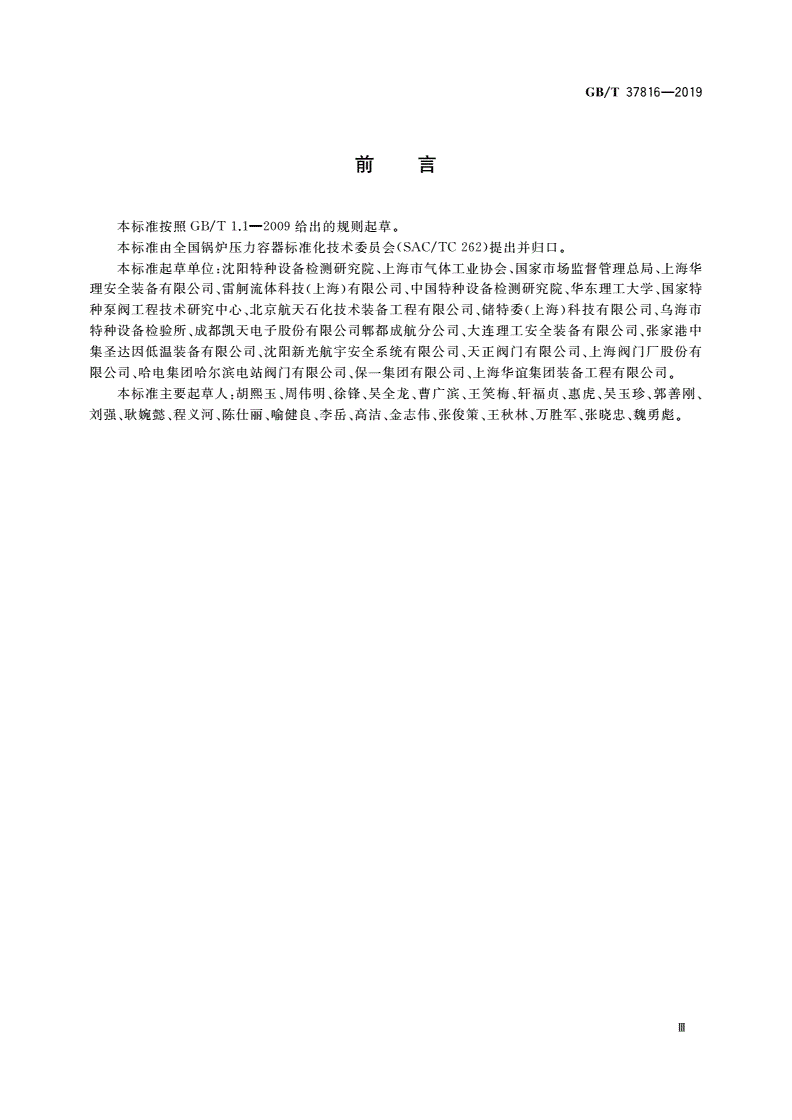

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由全国锅炉压力容器标准化技术委员会(/)提出并归口。

SACTC262

:、、、

本标准起草单位沈阳特种设备检测研究院上海市气体工业协会国家市场监督管理总局上海华

、()、、、

理安全装备有限公司雷舸流体科技上海有限公司中国特种设备检测研究院华东理工大学国家特

、、()、

种泵阀工程技术研究中心北京航天石化技术装备工程有限公司储特委上海科技有限公司乌海市

、、、

特种设备检验所成都凯天电子股份有限公司郫都成航分公司大连理工安全装备有限公司张家港中

、、、

集圣达因低温装备有限公司沈阳新光航宇安全系统有限公司天正阀门有限公司上海阀门厂股份有

、、、。

限公司哈电集团哈尔滨电站阀门有限公司保一集团有限公司上海华谊集团装备工程有限公司

:、、、、、、、、、、

本标准主要起草人胡熙玉周伟明徐锋吴全龙曹广滨王笑梅轩福贞惠虎吴玉珍郭善刚

、、、、、、、、、、、、。

刘强耿婉懿程义河陈仕丽喻健良李岳高洁金志伟张俊策王秋林万胜军张晓忠魏勇彪

Ⅲ

/—

GBT378162019

承压设备安全泄放装置选用与安装

1范围

、。

本标准规定了压力容器工业管道等承压设备用安全泄放装置选用与安装的基本技术要求

、。

本标准适用于压力容器工业管道等承压设备用安全泄放装置

本标准不适用于下列承压设备:

———、、、;

锅炉气瓶氧舱非金属承压设备

———、;

军事装备核设施的承压设备

———、、;

航空航天器铁路机车海上设施和船舶以及矿山井下使用的承压设备

———、。

操作过程中可能产生压力剧增反应速度达到爆轰时的承压设备

:,/,。

注爆轰是指燃烧速度极快达到1000ms以上产生与通常的爆燃截然不同的现象

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/:

压力容器第部分通用要求

GBT150.11

/:

爆破片安全装置第部分基本要求

GBT567.11

/:、

爆破片安全装置第部分应用选择与安装

GBT567.22

/:

爆破片安全装置第部分分类及安装尺寸

GBT567.33

/安全阀一般要求

GBT12241

/压力释放装置性能试验规范

GBT12242

/:

压力管道规范工业管道第部分总则

GBT20801.11

TSG21固定式压力容器安全技术监察规程

TSGD0001压力管道安全技术监察规程———工业管道

TSGR0005移动式压力容器安全技术监察规程

TSGZF001安全阀安全技术监察规程

TSGZF003爆破片装置安全技术监察规程

3术语和定义

/、/、/、/、/、界定的

GBT150.1GBT567.1~567.3GBT12241GBT12242GBT20801.1TSGZF001

以及下列术语和定义适用于本文件。

3.1

安全泄放装置ressurereliefdevice

p

,。

紧急或异常状况时能自动开启以防止因内部流体介质超压导致承压设备失效的装置

3.2

非重闭式安全泄放装置non-reclosinressurereliefdevice

gp

动作后无法关闭或无法自动关闭的压力泄放装置。

1

/—

GBT378162019

3.3

易熔合金塞泄放装置fusiblealloreliefdevice

y

达到规定温度时通过塞孔内易熔合金流动或熔化而开启的一种非重闭式安全泄放装置。

3.4

针销式泄放装置in-actuatedressurereliefdevice

pp

、。

针销承载截面弯折折断或剪切后开启的非重闭式安全泄放装置

3.5

安全泄放量reuiredrelievincaacit

qgpy

,。

在超压工况下能够保障承压设备安全所需要的最小泄放量

4一般要求

、、、

4.1安全泄放装置包括直接连接在承压设备上的安全阀爆破片装置易熔合金塞泄放装置针销式泄

,。、

放装置以及组合泄放装置组合泄放装置包括爆破片装置与安全阀组合装置爆破片与易熔合金塞串

、。

联组合装置针销式泄放装置与安全阀组合装置

4.2安全泄放装置的型式与规格应满足相应产品标准的要求。

,、、、、

4.3安全泄放装置的选用与安装应符合TSG21TSGD0001TSGR0005TSGZF001TSGZF003

等安全技术规范和承压设备标准的要求。

,

4.4应充分考虑承压设备各种工况及其组合时可能出现的最高压力凡可能存在其最高压力超过设计

,。

压力或最高允许工作压力时承压设备应设置安全泄放装置

,、、、

4.5安全泄放装置的选用与安装应考虑承压设备类型使用工况和承载介质类别毒性危险特性等

,。

因素还应考虑承压设备失效模式以及安全泄放装置的失效模式

,、

4.6安全泄放装置排放能力应满足承压设备安全泄放量的需要并且安全泄放装置连接管路中管子

管件和阀门的口径应满足排放能力要求。

,。

承压设备安全泄放量和安全泄放装置排放能力的计算参见附录并满足相关标准的规定

4.7A

。、

4.8安全泄放装置进口管路应避免产生过大的压力损失安装在室外的泄放管路管口应有防雨水杂

物落入或聚集等措施。

。,

4.9安全泄放装置进出口管路一般不准许设置截断阀当需设置截断阀时应加铅封或锁定且保证截

,,

断阀在全开状态截断阀的压力等级应不低于安全泄放装置进出口管路的压力等级截断阀进出口的公

称尺寸应不小于安全泄放装置相应进出口的公称尺寸。

5安全阀

5.1选用

、。

5.1.1安全阀适用于清洁无颗粒和低黏度的流体介质

,。

5.1.2当承压设备需要设置安全泄放装置且无特殊要求时应优先选用安全阀

,:

5.1.3符合下列条件之一的承压设备不应单独选用安全阀

)、;

a流体介质黏稠含有颗粒或结晶的场合

)压力快速上升或密闭性要求高的场合。

b

5.1.4以下工况应考虑并联设置两个或多个安全阀:

),

a为确保承压设备安全运行或需要在保持设备连续运行状态下维护或更换安全阀的应设置两

,;

个安全阀及安全阀快速切换装置且单个安全阀能满足承压设备所需的安全泄放量要求

),;

b单个安全阀不能满足承压设备的实际泄放工况要求时应设置两个或多个安全阀

2

/—

GBT378162019

),,。

c在特殊工况条件下安全阀产品本身存在失效风险的应至少设置两个安全阀

、,

5.1.5流体介质为气体蒸汽以及最高工作温度高于或等于其标准沸点的液体时应选用全启式安

全阀。

,。

5.1.6流体介质为液体时可选用全启式或微启式安全阀

,。

5.1.7流体介质排放时不准许泄漏至大气的应选用封闭式安全阀

,,;

5.1.8正常操作和泄放过程中流体介质温度低于-40℃时应选用具有耐低温材质和结构的安全阀

,。

流体介质温度高于235℃时宜选用具有散热或防止介质冲蚀弹簧结构的安全阀

,,

5.1.9安全阀出口的泄放管路上如设有消音器或阻火器其管路应有足够的流通面积以防止安全阀

排放时所产生的背压影响安全阀的正常动作及排量。

,:

5.1.10当安全阀存在背压工况时应符合下列规定

),

a安全阀背压超过整定压力的10%且小于或等于整定压力的30%时宜选用带波纹管的平衡式

安全阀;

),。

b安全阀背压大于整定压力的30%且小于整定压力的80%时宜选用先导式安全阀

5.2安装

、,

5.2.1承压设备内存在气液两相流体介质时安全阀应安装在承压设备的气相空间或与气相空间相

连的管路上。

,

5.2.2安全阀入口管路的压力损失应不大于安全阀整定压力的3%安全阀出口的泄放管路应引至安

全地点。

6爆破片装置

6.1选用

,:

6.1.1符合下列条件之一的承压设备应优先选用爆破片装置

)设计上不准许承压设备内流体介质泄漏的;

a

),;

b承压设备内压力迅速上升安全阀开启速度不能满足要求的

)低温环境导致安全阀无法正常工作的;

c

)、、、;

d流体介质黏稠含有颗粒易沉淀结晶或聚合生成高分子黏稠物等导致安全阀失效的

)(),。

e泄压面积过大或泄放压力过高低等工况安全阀不适用的

,:

6.1.2符合下列条件之一的承压设备不应单独选用爆破片装置

)经常超压工况;

a

)温度波动较大场合;

b

)、。

c流体介质毒性为极度高度危害的

、,、

6.1.3爆破片装置的选用需考虑爆破片类型爆破片材料以及设计爆破压力设计爆破温度和爆破片

,:

排放能力等参数并满足下列要求

),;

a确定设计爆破压力时应考虑爆破片表面温度对爆破压力的影响

),

爆破片泄放口径应不小于根据附录计算的泄放面积确定的口径选择带背压托架的爆破片

bA

,;

装置时爆破片装置实际泄放面积应考虑托架影响

),、。

c与流体介质接触的零部件材料应与介质相容必要时可采用保护膜涂层等措施

,、、,

6.1.4爆破片的结构型式选择应与被保护承压设备的压力温度流体介质等工况相适应并满足下

列要求:

),,

a应考虑被保护承压设备在正常工作时内部可能出现的最大工作压力保证爆破片最小爆破压

力与承压设备工作压力两者之间的比例关系满足相应产品标准;
