DB52/T 1423-2019 热源塔热泵系统

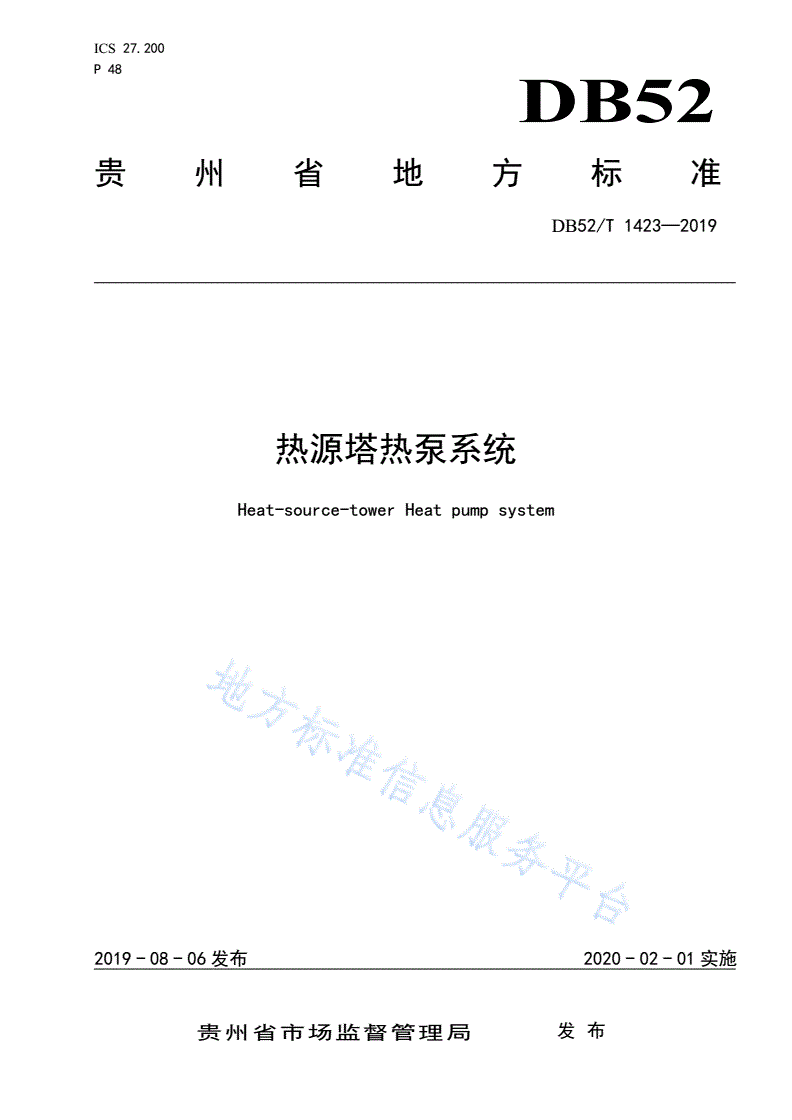

ICS27.200

P48

DB52

贵州省地方标准

DB52/T1423—2019

热源塔热泵系统

Heat-source-towerHeatpumpsystem

2019-08-06发布2020-02-01实施

贵州省市场监督管理局发布

DB52/T1423—2019

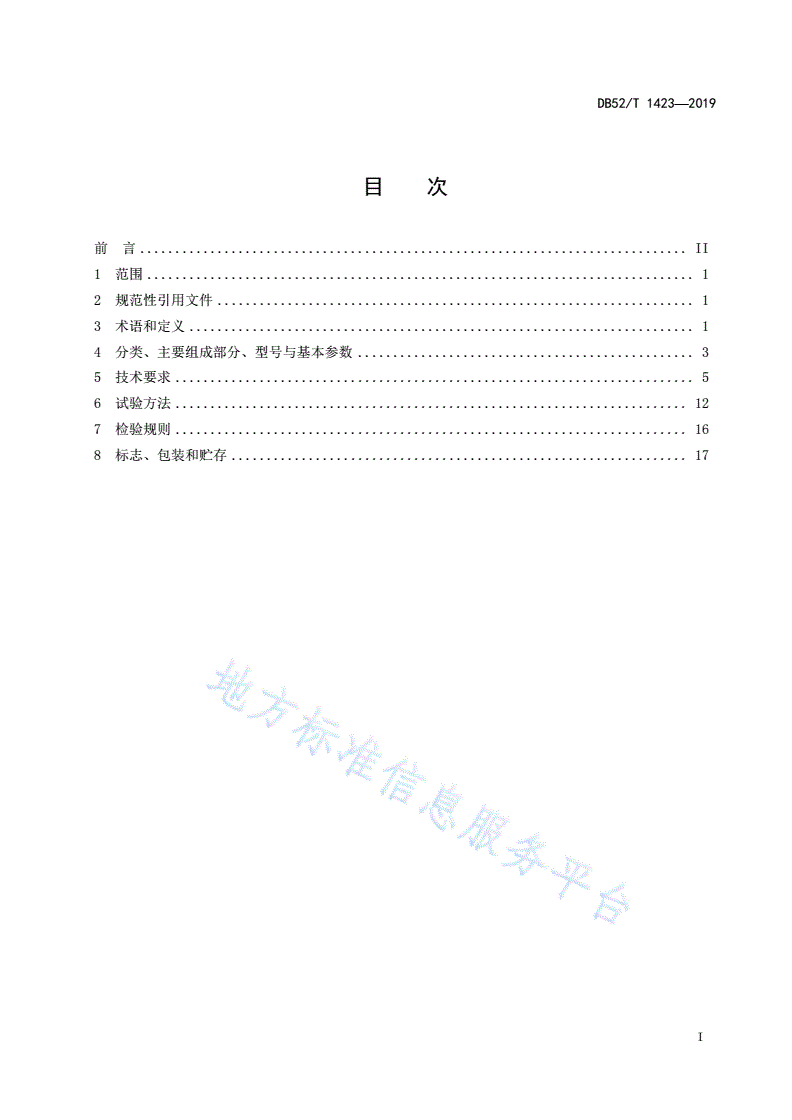

目次

前言..............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4分类、主要组成部分、型号与基本参数................................................3

5技术要求..........................................................................5

6试验方法.........................................................................12

7检验规则.........................................................................16

8标志、包装和贮存.................................................................17

I

DB52/T1423—2019

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由贵州合心慧能科技有限公司提出。

本标准由贵州省工业与信息化厅归口，由贵州合心慧能科技有限公司负责技术内容具体解释。

本标准由贵州合心慧能科技有限公司负责起草，贵州省建筑设计研究院有限责任公司、贵阳建筑勘

察设计有限公司、贵阳市建筑设计院有限公司、重庆大学、贵州大学、贵州省城乡规划设计院、贵州新

基石建筑设计有限责任公司、贵州同盛建筑设计有限公司、贵州省计量测试院、江苏辛普森新能源有限

公司、贵州鸿巨燃气热力工程有限公司等参加起草。

本标准主要起草人：肖定高、陈京瑞、卢军、罗力、杨露露、高亚锋、李永财、谢玲、向尊太、邱

晓波、许健、王勇、苏鹰、苏平、毛瑞勇、罗为民、唐飞、罗颖、刘家林、吴姝、王志林、黄德祥、甘

业康、冷小彦、李平锭、吕小洁、殷叔靖、李耀全、梁学运、石永、邓智。

II

DB52/T1423—2019

热源塔热泵系统

1范围

本标准规定了热源塔热泵系统的分类、主要组成部分、型号与基本参数、技术要求、试验方法、检

验规则、标志、包装和贮存。

本标准适用于以室外空气为冷热源，以开式热源塔为排热和取热装置，采用蒸气压缩式热泵技术进

行供冷、供热的热源塔热泵系统，适用于冬季空调室外计算温度高于-8℃的贵州省域的广大地区。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T4313信息技术办公设备针式打印机用编织打印色带通用规范

GB4706.1家用和类似用途电器的安全第1部分：通用要求

GB/T7190.1玻璃纤维增强塑料冷却塔第1部分:中小型玻璃纤维增强塑料冷却塔

GB/T10870蒸气压缩循环冷水(热泵)机组性能试验方法

GB/T13384机电产品包装通用技术条件

GB/T18430.1蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷水（热泵）

机组

GB/T19409水源热泵机组

GB25131蒸气压缩循环冷水（热泵）机组安全要求

GB/T31962污水排入城镇下水道水质标准

GB/T34617城镇供热系统能耗计算方法

GB50015建筑给水排水设计规范

GB50189公共建筑节能设计标准

GB50736民用建筑供暖通风与空气调节设计规范

GB50981建筑机电工程抗震设计规范

JB/T12839一体式冷水（热泵）机组

3术语和定义

下列术语和定义适用于本文件。

1

DB52/T1423—2019

3.1

热源塔热泵系统heat-source-towerheatpumpsystem

以室外空气为冷热源，由热源塔热交换系统、热源塔热泵机组、输送系统组成的可为建筑物提供制

冷、供热或供生活热水的系统。

3.2

热源塔热交换系统heat-source-towerheatexchangesystem

传热介质在循环泵的驱动下，将空气中的显热能和潜热能通过热源塔加以利用的热交换系统。

3.3

热源塔heat-source-tower

传热介质与空气进行热交换并为热泵机组提供连续冷、热源的塔式换热装置。按照传热介质和空气

的接触方式，热源塔分为开式热源塔和闭式热源塔。

3.4

传热介质heat-transferfluid

在热源塔和热源塔热泵机组之间循环流动，在热源塔内与空气、在热泵机组内与制冷剂进行热交换

的一种液体。

3.5

热源塔热泵机组heat-source-towerheatpumpunit

与热源塔相配套的低温型水源热泵机组。

3.6

热源塔热泵系统综合制冷性能系数heat-source-towerheatpumpsystemenergyefficiency

ratio（简称EERSYS）

设计工况下，热源塔热泵系统的总制冷量与热泵主机、源侧循环水泵及热源塔总输入能量之比。

3.7

热源塔热泵系统综合制热性能系数heat-source-towerheatpumpsystemcoefficientof

performance（简称COPSYS）

设计工况下，热源塔热泵系统的总制热量与热泵主机、源侧循环水泵及热源塔总输入能量之比。

3.8

溶液浓缩装置solutionconcentrationdevice

对传热介质进行浓缩的装置。

2

DB52/T1423—2019

3.9

溶液浓度检测装置solutionconcentrationdetectiondevice

对传热介质的浓度进行检测的装置

3.10

飘液率solutiondriftingratio

热源塔冬季运行时，单位时间内从出风筒飘出的防冻溶液量（kg/h）与防冻溶液循环流量（kg/h）

之比。

3.11

机外扬程externalpumphead

机组水系统在克服自身阻力后，在机组的进出水处的静压差，单位为米（m）。

4分类、主要组成部分、型号与基本参数

4.1热源塔热泵系统的分类

4.1.1开式热源塔热泵系统：空气与传热介质直接热交换的热泵系统。

4.1.2闭式热源塔热泵系统：空气与传热介质间接热交换的热泵系统。

4.2热源塔热泵系统的组成部分

热源塔热泵系统主要由开式热源塔、热源塔热泵机组、溶液浓缩装置、溶液添加装置、溶液浓度检

测装置、传热介质、溶液贮存箱、自控系统、能耗计量装置和系统管路附件组成。

4.3型号

热源塔热泵系统各设备型号的编制方法，可由制造商自行确定，但型号中应体现系统中热源塔型式、

本标准名义工况下的制冷（热）量等。

4.4基本参数

4.4.1机组名称和功能见表1。

表1系统的名称和功能

名称功能

闭式热源塔热泵系统闭式热源塔，低温水源热泵机组夏季制冷，冬季制热

开式热源塔热泵系统开式热源塔，低温水源热泵机组夏季制冷，冬季制热

3

DB52/T1423—2019

4.4.2工况

4.4.2.1名义工况

热源塔热泵系统的名义工况见表2。

表2名义工况时的水流量/室外温、湿度条件

使用侧源侧

冷/热水夏季工况冬季工况

项目

水流量/出水温度干球温度湿球温度干球温度湿球温度

m3/（h·kW）/℃/℃/℃/℃/℃

制冷0.17273524-

制热0.17245-4.53.5

大气压力101.3kPa

4.4.2.2名义工况污垢系数

热源塔热泵系统名义工况时换热器的使用侧水侧污垢系数0.018m2·℃/kW，冷热源侧污垢系数

0.044m2·℃/kW，新系统换热器的水侧应认为是清洁的，测试时污垢系数应考虑为0.0m2·℃/kW，性

能测试时应按GB/T18430.1中附录C规定的模拟污垢系数进行温差修正。

4.4.2.3部分负荷工况

部分负荷工况的温度条件见下表3。

表3部分负荷工况的温度条件

名称单位部分负荷规定工况

100%负荷出水温度℃

7

50%负荷出水温度℃

使用侧

流量m3/（h·kW）0.172

污垢系数m2·℃/kW0.018

100%负荷湿球温度24

75%负荷湿球温度21.9

℃

热源塔侧50%负荷湿球温度19.8

25%负荷湿球温度17.6

污垢系数m2·℃/kW0.044

4

DB52/T1423—2019

4.4.2.4部分负荷工况的流量、机外扬程

使用侧部分负荷工况的流量、机外扬程规定为：

a)对于定流量机组，部分负荷时，机组的使用侧水流量和机外扬程同名义工况时使用侧的水流量

和机外扬程。对于变流量机组，部分负荷时，机组的使用侧水流量按机组的进出水温度差5℃

确定流量，如机组要求的最小流量不满足最小负荷要求时，进出水温度差可小于5℃。机组的

机外扬程同名义工况时使用侧的机外扬程；

b)热源侧部分负荷工况时水流量不作规定，机外扬程要求同名义工况时使用侧的机外扬程。

5技术要求

5.1环境条件

5.1.1适用环境条件

热源塔热泵系统在下列环境条件下，应能正常工作：

a)室外空气干球温度在-8℃～43℃，相对湿度≤99%；

b)海拔高度：适用海拔高度小于2000m。当使用地点海拔超过2000m应对热源塔换热性能进行

复核。

5.1.2电源条件

5.1.2.1交流：三相。

5.1.2.2电压：380V±5%。

5.1.2.3频率：50Hz±2Hz。

5.2一般要求

机组应按经规定程序批准的图样和技术条件或按用户和制造厂的协议制造。

5.3外观要求

5.3.1热源塔外观

5.3.1.1塔体外表面应有均匀的胶衣层，表面应光滑、无裂纹、色泽均匀。

5.3.1.2塔体表面的气泡和缺损允许修补，但应保持色泽基本一致。修补后的塔体外表面上直径在

3mm～5mm的气泡在1m2内不允许超过3个，不允许有直径大于5mm以上的气泡。

5.3.1.3下塔体内表面应为富树酯层。

5.3.1.4塔体边缘应整齐、厚度均匀、无分层，切割加工断面应加封树酯。

5.3.1.5热源塔与传热介质接触的壳体、换热填料或盘管、型材、紧固件等，应根据传热介质防冻溶

液的腐蚀特性，进行有效的防腐处理。

5.3.2热源塔热泵系统其它组成部分外观要求

5.3.2.1热源塔热泵系统的热源塔热泵机组、溶液浓缩装置、溶液浓度检测装置的外表面应清洁，涂

漆表面应光滑；热源塔热泵机组连接管路需要保温的部分应无裸露，保温表面平整无刮花和明显划痕。

5.3.2.2热源塔热泵系统的管路附件安装应排列整齐、规范。热源塔热泵机组在充装制冷剂前，机组

内与制冷剂和润滑油接触的表面应保持清洁、干燥，机组内与源侧水接触表面应保持洁净、无锈蚀。
