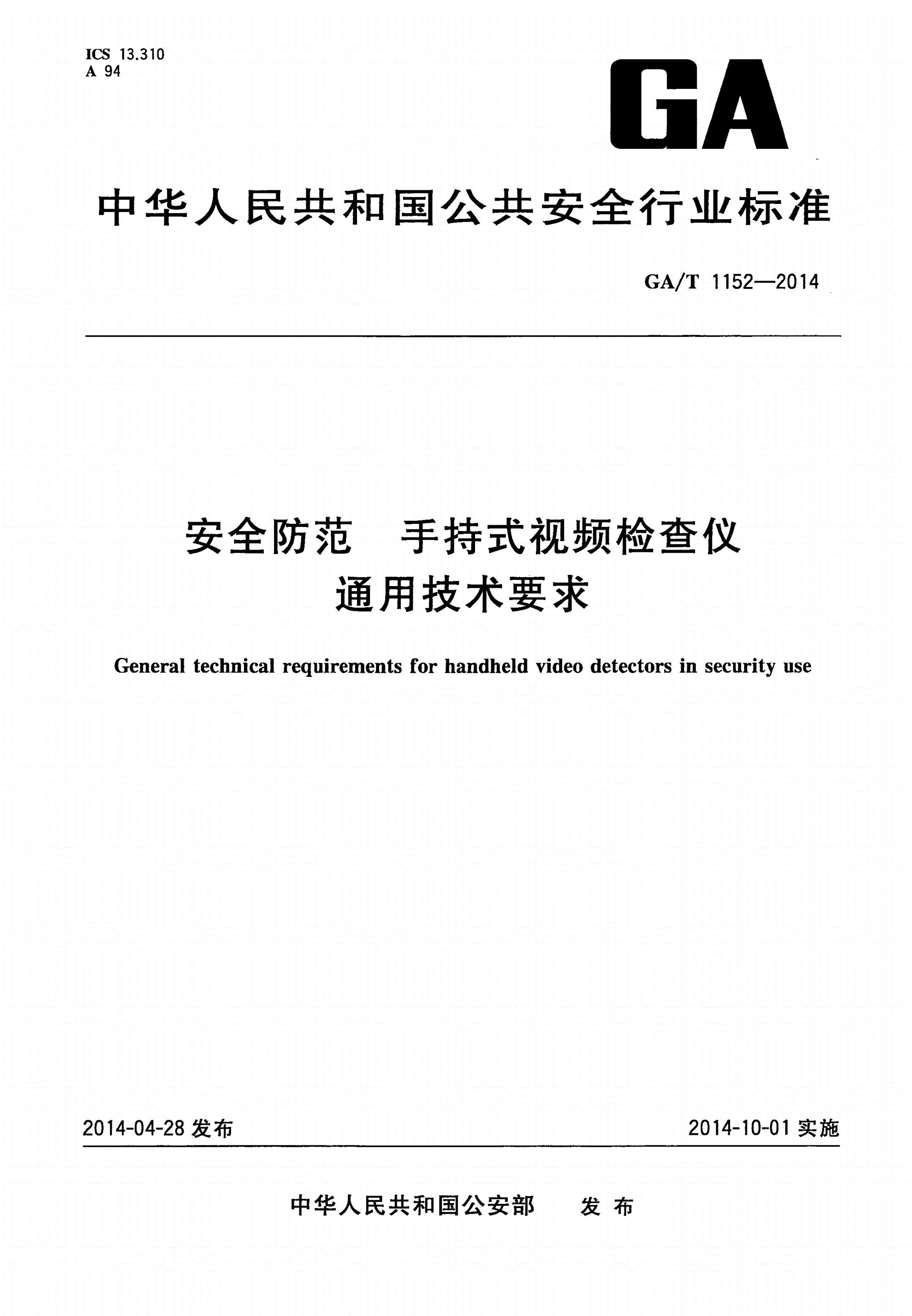

GA/T 1152-2014 安全防范 手持式视频检查仪通用技术要求

ICS13.310

A94

中华人民共和国公共安全行业标准

/—

GAT11522014

安全防范手持式视频检查仪

通用技术要求

ㅤㅤㅤㅤ

Generaltechnicalreuirementsforhandheldvideodetectorsinsecurituse

qy

2014-04-28发布2014-10-01实施

中华人民共和国公安部发布

/—

GAT11522014

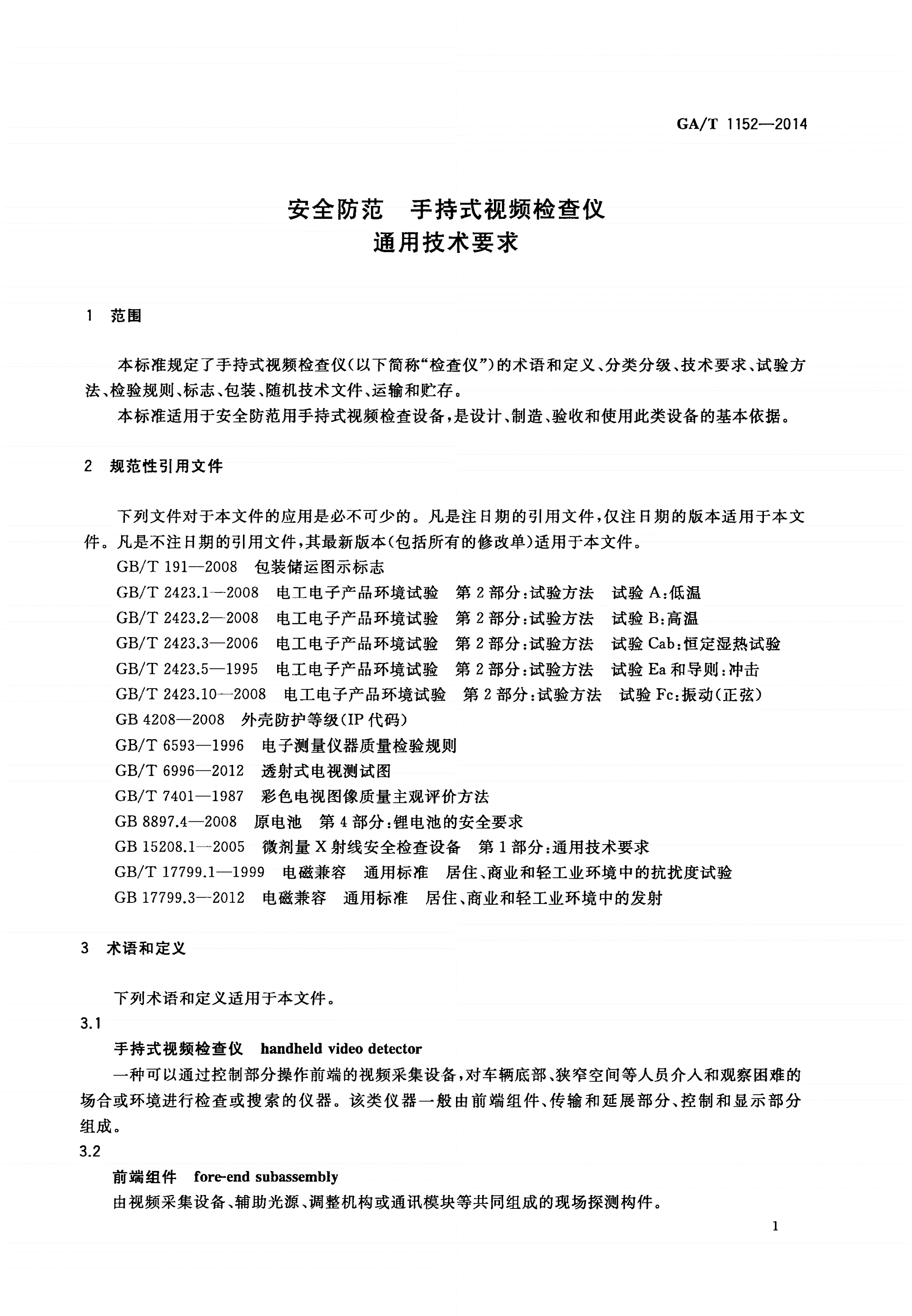

安全防范手持式视频检查仪

通用技术要求

1范围

(“”)、、、

本标准规定了手持式视频检查仪以下简称检查仪的术语和定义分类分级技术要求试验方

、、、、、。

法检验规则标志包装随机技术文件运输和贮存

,、、。

本标准适用于安全防范用手持式视频检查设备是设计制造验收和使用此类设备的基本依据

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—包装储运图示标志

GBT1912008

/—::

电工电子产品环境试验第部分试验方法试验低温

GBT2423.120082A

/—::

电工电子产品环境试验第部分试验方法试验高温

GBT2423.220082B

/—::

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GBT2423.320062Cab

/—电工电子::

GBT2423.51995产品环境试验第部分试验方法试验和导则冲击

2Ea

ㅤㅤㅤㅤ

/—::()

电工电子产品环境试验第部分试验方法试验振动正弦

GBT2423.1020082Fc

—外壳防护等级(代码)

GB42082008IP

/—电子测量仪器质量检验规则

GBT65931996

/—透射式电视测试图

GBT69962012

/—彩色电视图像质量主观评价方法

GBT74011987

—

:

原电池第部分锂电池的安全要求

GB8897.420084

—:

微剂量射线安全检查设备第部分通用技术要求

GB15208.12005X1

/—、

电磁兼容通用标准居住商业和轻工业环境中的抗扰度试验

GBT17799.11999

—、

电磁兼容通用标准居住商业和轻工业环境中的发射

GB17799.32012

3术语和定义

下列术语和定义适用于本文件。

3.1

手持式视频检查仪handheldvideodetector

,、

一种可以通过控制部分操作前端的视频采集设备对车辆底部狭窄空间等人员介入和观察困难的

。、、

场合或环境进行检查或搜索的仪器该类仪器一般由前端组件传输和延展部分控制和显示部分

组成。

3.2

前端组件fore-endsubassembl

y

、、。

由视频采集设备辅助光源调整机构或通讯模块等共同组成的现场探测构件

1

/—

GAT11522014

3.3

传输和延展组件transmissionandextensionsubassembl

y

用于检查仪前端组件与控制和显示组件之间信息传输并延展前端组件与控制和显示组件距离的构

。、,、。

件可以是有线传输无线传输等形式有线传输一般包括折叠支架伸缩套管和柔性软管

3.4

控制和显示组件controlanddislasubassembl

pyy

、。

用于控制前端视频采集设备显示视频采集结果及记录采集内容的构件

3.5

辅助光源auxiliarillumination

y

,、。

环境光线不足时用于环境照明提高检查仪拍摄清晰度的照明组件

4分类分级

4.1分类

,。

4.1.1按传输方式分手持式视频检查仪分为有线传输和无线传输两种类型

,、、、。

4.1.2按结构形式分检查仪分为折叠支架伸缩套管柔性软管分体结构四种类型

,、、、。

4.1.3按功能分检查仪分为单纯检查式含记录功能式含软件系统式含夜视功能式等类型

4.2分级

,、、()。检查仪

根据检查仪前端视频采集设备采集到的图像质量不同检查仪分为ABC三级见表1

ㅤㅤㅤㅤ

至少应满足级要求。

C

表1检查仪等级

检查仪等级ABC

图像主观评价4级4级4级

图像分辨率≥1000万像素≥800万像素≥500万像素

图像分辨力≥500线≥350线≥250线

灰度等级8级7级7级

5技术要求

、

5.1外观重量及机械结构要求

5.1.1外观

检查仪外观应符合以下要求:

),、,、,,

a外观应完好表面应平整光滑色泽均匀无裂纹褪色及永久性污渍无明显变形和划痕金属

、;

件应无毛刺无锈蚀

)、;

b前端组件应无裸露的导线传输线缆和勾扯物体的尖角锐棱

)外壳表面的标记和字符应清晰可辨。

c

2

/—

GAT11522014

5.1.2重量

检查仪重量应符合以下要求:

a)整机重量应小于或等于5kg;

b)有线传输式检查仪手持部分重量应小于或等于3kg;

)无线传输式检查仪手持部分重量应小于或等于。

c1.5kg

5.1.3机械结构

检查仪机械结构应符合以下要求:

),;

a应能够承受正常使用和运输中的振动和冲击而不致引起机械结构和性能受损

)、;

b机械连接构件应无松动位移或脱落

)、;

c手柄脚轮等控制机构应操作灵活

),

d有线传输式检查仪传输和延展组件应具备一定的支撑强度且检查仪延展组件弯曲或延伸到

,。

机械极限位置时应不致引起仪器受损极限位置应在检查仪外壳表面相应位置和产品说明

书中予以明确规定。

5.1.4前端组件外径

,。

检查仪的前端组件外径应在产品说明书中明示且实际外径应与标称外径一致

5.1.5外壳防护等级

。:

检查仪应具有良好的外壳防护其外壳防护等级应符合以下要求

ㅤㅤㅤㅤ

)检查仪整机的外壳防护等级应符合—中的要求;

aGB42082008IP50

)检查仪前端组件的外壳防护等级应符合—中的要求。

bGB42082008IP66

5.2功能要求

5.2.1视频采集

检查仪前端视频采集设备应能够采集到清晰的被摄目标图像。

5.2.2角度调节

检查仪前端视频采集设备的拍摄方向与角度应能够灵活调节。

/

5.2.3聚焦变焦

/。

检查仪前端视频采集设备应具备手动或自动聚焦变焦功能

5.2.4辅助光源

。:

检查仪应具备辅助光源且辅助光源应符合以下要求

a)亮度应可以调节;

b)应能采用手动或自动的方式打开与关闭;

)具备夜视功能的检查仪的辅助光源应可强制关闭。

c

5.2.5控制

。:

检查仪应能通过控制和显示组件实现控制功能控制功能应符合以下要求

3

/—

GAT11522014

)、、/、;

a应能对前端视频采集设备的拍摄方向角度聚焦变焦辅助光源等进行调节控制

)、;

b应能对控制和显示组件的显示屏角度亮度等进行调节控制

)无线传输式检查仪应能通过控制和显示组件灵活操控前端组件移动方向及位置。

c

5.2.6实时显示

检查仪应能实时显示前端组件的视频采集结果。

()

5.2.7信息存储仅适用于具备存储功能的检查仪

、。

检查仪应能够连续录像抓拍图像并能存储所拍摄的视频资料或静态画面

()

5.2.8软件功能仅适用于具备软件功能的检查仪

检查仪软件功能应符合以下要求:

a)应能够进行日期和时间设置;

b)应能够迭加日期和时间等标识信息;

)应可进行屏幕显示亮度调整;

c

)、。

d应能够对所拍摄的视频资料或静态画面进行局部放大调整对比度等图像处理

()

5.2.9夜视功能仅适用于具备夜视功能的检查仪

检查仪应具备夜视功能。

()

5.2.10通信接口仅适用于具备存储功能的检查仪

ㅤㅤㅤㅤ

检查仪宜具备有线或无线通信接口并能通过接口导出存储的视频资料或静态画面记录。

5.3性能要求

5.3.1电源要求

检查仪的供电电源应符合以下要求:

),;

a电源电压在额定值的85%~110%范围变化时检查仪应不需要调整而能正常工作

),;

b检查仪应自备电源自备电源的工作时间应大于或等于4h

)。,。

c检查仪应有电量指示当电量不足时应有字符或声光告警提示

5.3.2延展长度

检查仪的延展长度应符合以下要求:

),;

a有线传输式检查仪延展
