GA/T 1158-2014 激光对射入侵探测器技术要求

ICS13310

A91.

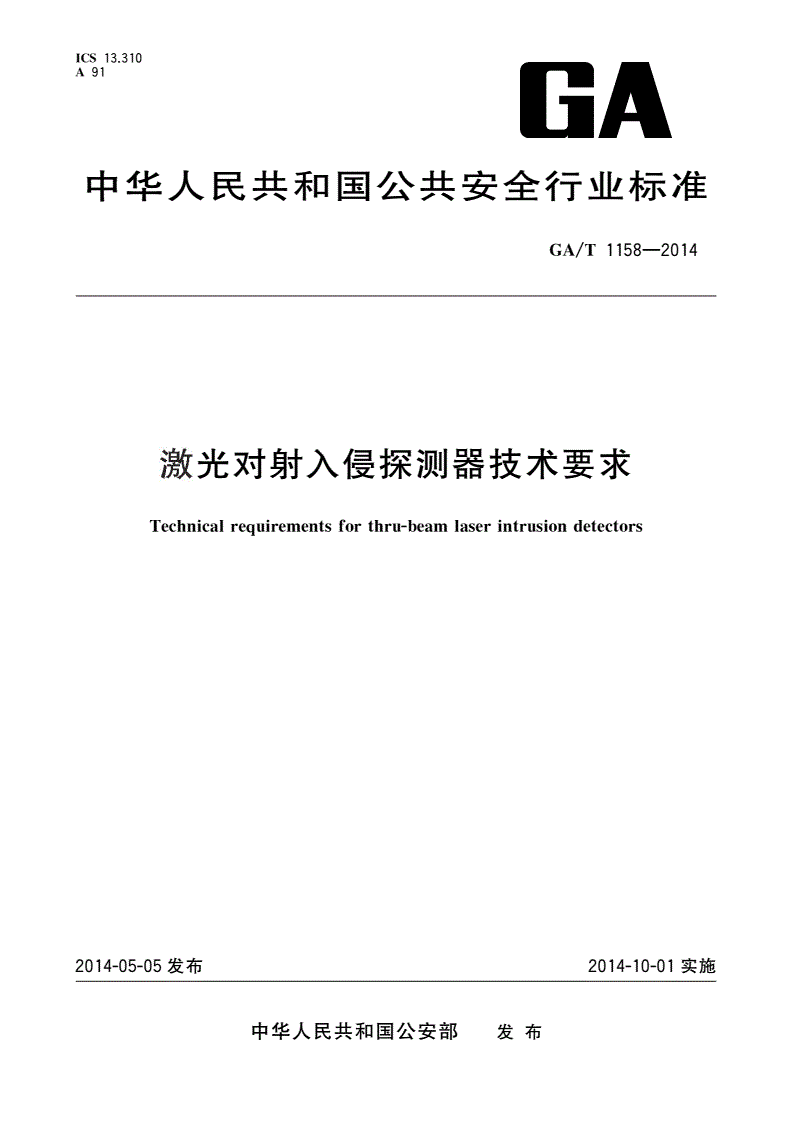

中华人民共和国公共安全行业标准

GA/T1158—2014

激光对射入侵探测器技术要求

Technicalrequirementsforthru-beamlaserintrusiondetectors

2014-05-05发布2014-10-01实施

中华人民共和国公安部发布

GA/T1158—2014

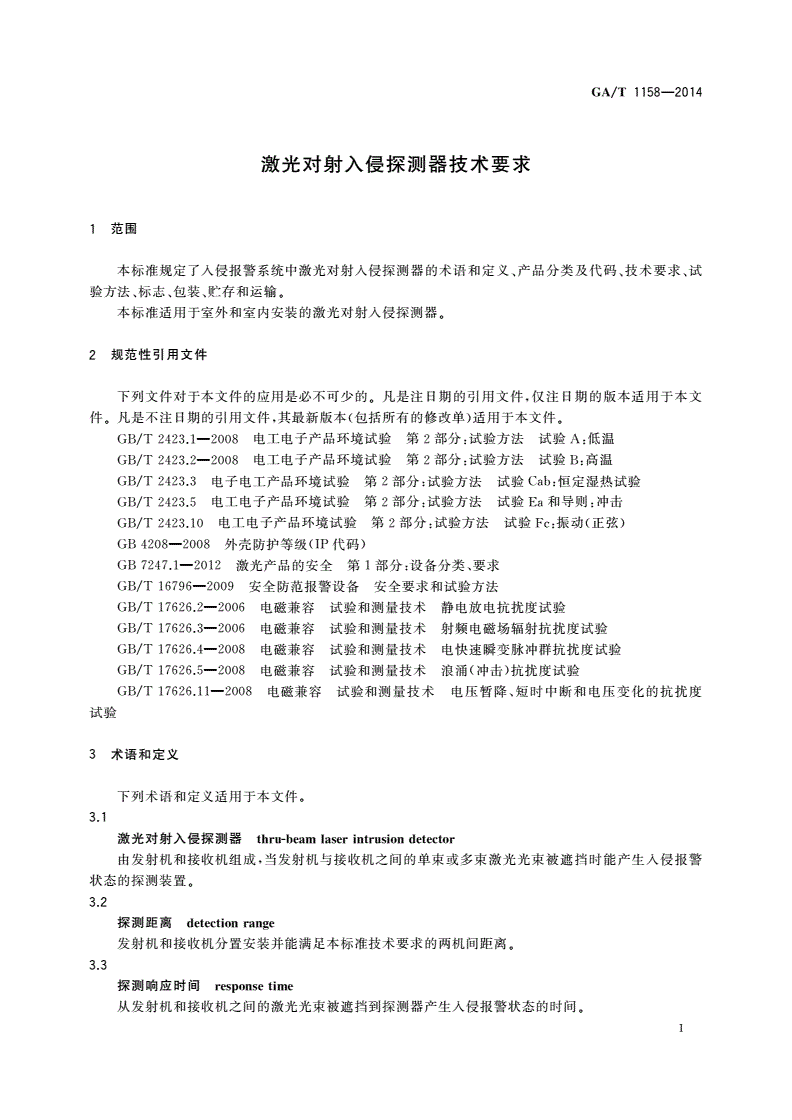

激光对射入侵探测器技术要求

1范围

本标准规定了入侵报警系统中激光对射入侵探测器的术语和定义产品分类及代码技术要求试

、、、

验方法标志包装贮存和运输

、、、。

本标准适用于室外和室内安装的激光对射入侵探测器

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.1—20082:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.2—20082:B:

电子电工产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.32:Cab:

电工电子产品环境试验第部分试验方法试验和导则冲击

GB/T2423.52:Ea:

电工电子产品环境试验第部分试验方法试验振动正弦

GB/T2423.102:Fc:()

外壳防护等级代码

GB4208—2008(IP)

激光产品的安全第部分设备分类要求

GB7247.1—20121:、

安全防范报警设备安全要求和试验方法

GB/T16796—2009

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2—2006

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3—2006

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4—2008

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5—2008()

电磁兼容试验和测量技术电压暂降短时中断和电压变化的抗扰度

GB/T17626.11—2008、

试验

3术语和定义

下列术语和定义适用于本文件

。

31

.

激光对射入侵探测器thru-beamlaserintrusiondetector

由发射机和接收机组成当发射机与接收机之间的单束或多束激光光束被遮挡时能产生入侵报警

,

状态的探测装置

。

32

.

探测距离detectionrange

发射机和接收机分置安装并能满足本标准技术要求的两机间距离

。

33

.

探测响应时间responsetime

从发射机和接收机之间的激光光束被遮挡到探测器产生入侵报警状态的时间

。

1

GA/T1158—2014

4产品分类及代码

41产品分类

.

411激光对射入侵探测器以下简称探测器按照使用环境分为室外型和室内型

..(“”)。

412探测器按照功能分为基本型和智能型

..。

42产品代码

.

□-□□/□-□

光束数量

标称探测距离

产品种类

企业标识

产品代号

产品代号用表示探测器

:JT。

企业标识由企业自行规定

:。

产品种类由两位字母表示第一位字母用表示室外型探测器用表示室内型探测器第二

:。:W,N;

位字母用表示基本型探测器用表示智能型探测器

:J,Z。

标称探测距离用表示单位为米以上的可在后面加表示

:××,(1km××k)。

光束数量探测器发射机和接收机之间光束的数量用表示

:,××。

示例企业生产的标称探测距离为的三光束室外用基本型探测器产品代码应为

:××××80m,JT-××××WJ/

80-3。

5技术要求

51外观及机械结构要求

.

511探测器的外形尺寸应与说明书所标出的尺寸相符外壳为塑料材料时其表面应无裂痕褪色

..。,、

及永久性污渍亦无明显变形和划痕外壳为金属材料时其表面涂覆不能露出底层金属并无起泡腐

,。,,、

蚀缺口毛刺蚀点划痕涂层脱落和砂孔等键盘开关按钮和其他控制部件的控制应灵活可靠布

、、、、、。、、,

局应方便使用

。

512外壳的防护等级应符合的规定室内用探测器应不低于等级要求室外用

..GB4208—2008:IP41,

应不低于等级要求

IP55。

513外壳和框架应有足够的机械强度和刚度压力和冲击试验后其外壳表面上应不产生永久性变

..。

形和损坏

。

514接线柱和引出线的牢固性应符合以下要求

..:

接线柱应有防止转动和松动的措施经拉力试验后引出线与接线柱不应脱落

a),,;

引出线应能承受次直角弯曲而不折断直流电源的引出线同时还要能承受的拉力

b)20,14.7N

作用而不损伤如果是交流电源引线则要能承受的拉力作用而不损伤

60s;,19.6N60s。

2

GA/T1158—2014

52功能要求

.

521对准指示功能

..

当探测器的发射机与接收机之间的全部激光光束对准时接收机应有相应指示

,。

522遮挡报警功能

..

当发射机与接收机之间的激光光束被遮挡时探测器应能产生入侵报警状态

,。

523防拆报警功能

..

当发射机或接收机的机壳被打开到足以触及其中的任何控制部件或调节器时探测器应能产生防

,

拆报警状态

。

524响应时间设定功能

..

探测器的入侵报警响应时间应能在范围内设定

20ms~500ms。

525故障报警功能

..

当探测器发生故障时基本型探测器应能产生报警状态智能型探测器应能产生故障报警状态

,,。

526激光光束设置功能

..

智能型探测器应能设置产生入侵报警状态的光束数量且同时工作的光束数量不少于束

,2。

527抗外界光干扰功能

..

接收机在接收到位于与光束轴线成或更大角度处的任何外界光源的辐射干扰时探测器不应

15°,

产生误报警和漏报警

。

528抗同频干扰功能

..

智能型探测器在受到相同调制频率的探测器干扰时不应产生误报警和漏报警

,。

53性能要求

.

531发射机发射波长

..

发射机的发射波长应在非可见光波段并应符合产品说明书中的规定

。

532发射机激光束发散角度

..

发射机激光束水平及垂直发散角度均应小于或等于

10′。

533发射机调制频率

..

发射机发出的激光发射调制频率应大于或等于

400Hz。

534接收机接收角度

..

在与发射机和接收机之间的光束轴线所呈夹角小于的任意位置上接收机均应工作正常当两

15°,,

者之间的单束或多束激光光束被遮挡时均应能产生入侵报警状态

。

3

GA/T1158—2014

535探测响应时间

..

探测器在制造厂规定的探测距离工作时当单束或多束激光光束被遮挡的持续时间大于响应时间

,

设定值的时探测器应产生报警状态当单束或多束激光光束被遮挡的持续时间小于响应时间设

110%,;

定值的时探测器不应产生入侵报警状态

90%,。

536报警保持时间

..

探测器产生入侵报警状态时其保持时间应大于或等于

,1s。

537探测距离

..

5371室内型发射机与接收机在制造厂规定的探测距离发射能量被衰减时接收机不应产生

...:,50%,

入侵报警状态且单束或多束激光光束被遮挡时应能产生入侵报警状态

,。

5372室外型发射机与接收机间距为制造厂规定的探测距离的倍发射能量被衰减时接

...:1.5,50%,

收机不应产生入侵报警状态且单束或多束激光光束被遮挡时应能产生入侵报警状态

。

54接口能力要求

.

探测器应配置无电位常闭触点报警时触点打开除非制造商另有规定

,,。

55电源要求

.

551探测器应优先选用直流供电也可选用交流供电

..,。

552探测器在额定工作电压的的范围内变化时不经调整应能正常工作

..85%~125%,。

56环境适应性要求

.

561气候环境适应性要求

..

探测器按表的规定进行气候环境适应性试验试验过程中不应有误报警和漏报警现象试验后探

1,,

测器应能正常工作

。

表1气候环境适应性要求

室内型室外型

项目试验条件

试验条件试验时间状态持续时间状态

ⅠⅡ

高温
