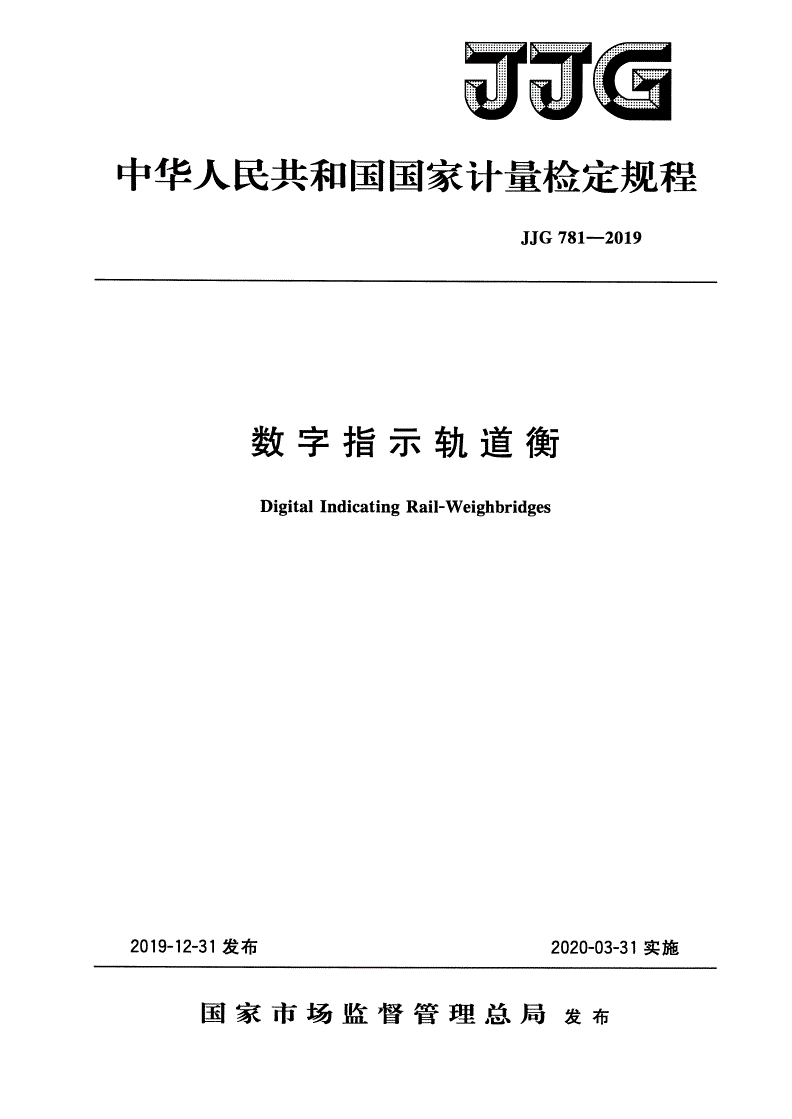

JJG 781-2019 数字指示轨道衡

中华人民共和国国家计量检定规程

JJG781—2019

数字指示轨道衡

DigitalIndicatingRail-Weighbridges

2019-12-31发布2020-03-31实施

国家市场监督管理总局发布

JJG781—2019

数字指示轨道衡

JJG781-2019

检定规程

代替JJG781—2002

VerificationRegulationof

DigitalIndicatingRail-Weighbridge

归口单位：全国铁路专用计量器具计量技术委员会

铁路专用力学分技术委员会

主要起草单位：国家轨道衡计量站

中国铁道科学研究院集团有限公司标准计量研究所

国家轨道衡计量站沈阳分站

参加起草单位：国家轨道衡计量站成都分站

本规程委托全国铁路专用计量器具计量技术委员会铁路专用力学分

技术委员会负责解释

JJG781—2019

本规程主要起草人：

安爱民（国家轨道衡计量站）

钱悦磊（国家轨道衡计量站）

周用贵（中国铁道科学研究院集团有限公司标准计量研究所）

李杨（中国铁道科学研究院集团有限公司标准计量研究所）

景玉宝（国家轨道衡计量站沈阳分站）

参加起草人：

王平（国家轨道衡计量站）

刘明（国家轨道衡计量站成都分站）

JJG781—2019

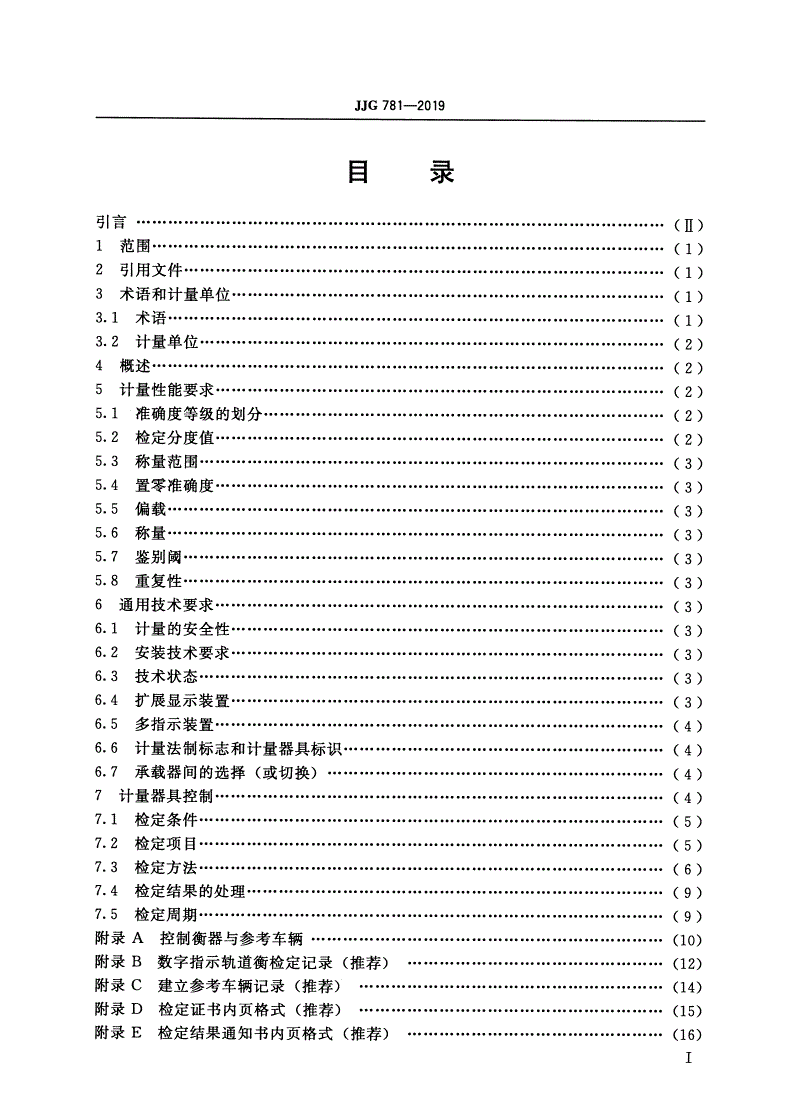

目录

引言II

1范围1

2引用文件1

3术语和计量单位1

3.1术语1

3.2计量单位2

4概述2

5计量性能要求2

5.1准确度等级的划分2

5.2检定分度值2

5.3称量范围3

5.4置零准确度3

5.5偏载3

5.6称量3

5.7鉴别阈3

5.8重复性3

6通用技术要求3

6.1计量的安全性3

6.2安装技术要求3

6.3技术状态3

6.4扩展显示装置4

6.5多指示装置--4

6.6计量法制标志和计量器具标识4

6.7承载器间的选择（或切换）5

7计量器具控制5

7.1检定条件5

7.2检定项目5

7.3检定方法6

7.4检定结果的处理9

7.5检定周期.……...……9

附录A控制衡器与参考车辆10

附录B数字指示轨道衡检定记录（推荐）12

附录C建立参考车辆记录（推荐）14

附录D检定证书内页格式（推荐）15

附录E检定结果通知书内页格式（推荐）16

JJG781—2019

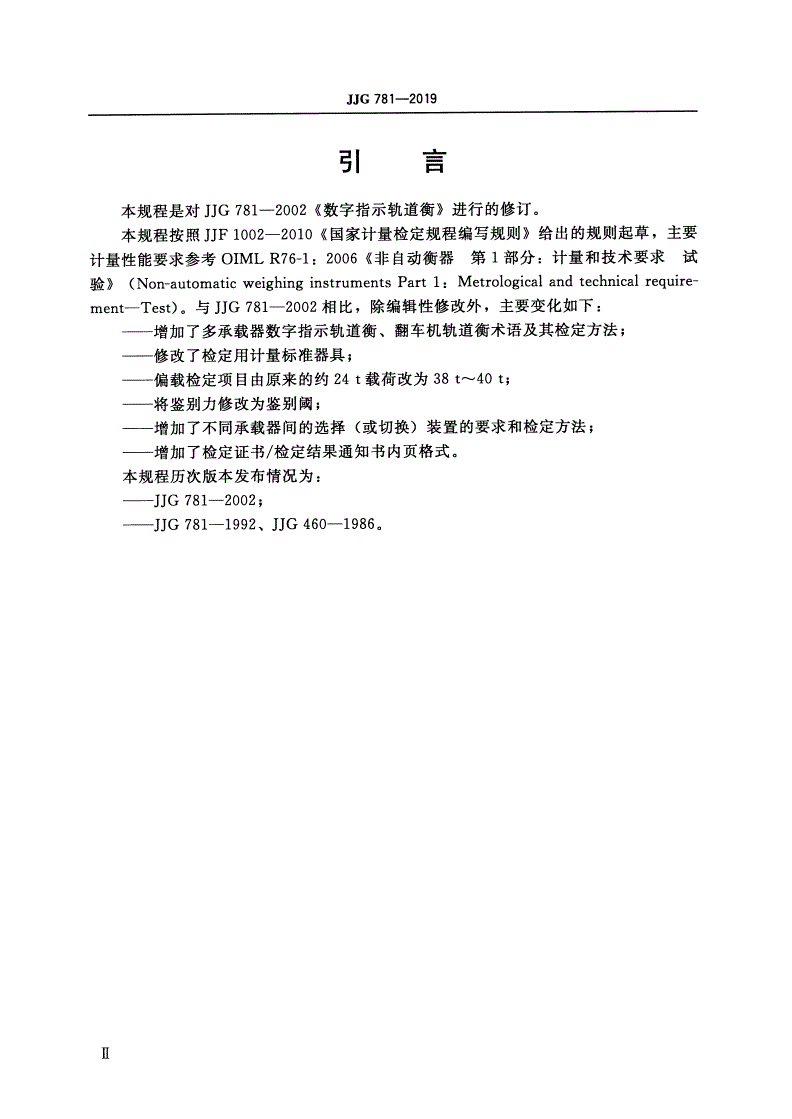

引言

本规程是对JJG781—2002《数字指示轨道衡》进行的修订。

本规程按照JJF1002-2010《国家计量检定规程编写规则》给出的规则起草，主

要计量性能要求参考OIMLR76-l:2006《非自动衡器第1部分：计量和技术要求试

验》(Non-automaticweighinginstrumentsPart1：Metrologicalandtechnical

requirement一Test)。

与JJG781—2002相比，除编辑性修改外，主要变化如下：

——增加了多承载器数字指示轨道衡、翻车机轨道衡术语及其检定方法；

——修改了检定用计量标准器具；

——偏载检定项目由原来的约24t载荷改为38t〜40t；

——将鉴别力修改为鉴别阈；

——增加了不同承载器间的选择(或切换)装置的要求和检定方法；

——增加了检定证书/检定结果通知书内页格式。

本规程历次版本发布情况为：

——JJG781—2002；

-——JJG781—1992、JJG460—1986。

JJG781—2019

数字指示轨道衡检定规程

1范围

本规程适用于中准确度级和普通准确度级的数字指示轨道衡的首次检定、后续检

定和使用中检查。

机电结合数字指示轨道衡的数字指示装置按本规程进行检定。

2引用文件

本规程引用下列文件：

JJG99—2006祛码

JJG567轨道衡检衡车

JJF1001通用计量术语及定义

JJF1181衡器计量名词术语及定义

GB/T2887—2011计算机场地通用规范

GB/T15561静态电子轨道衡

OIMLR76-l:2006非自动衡器第1部分：计量和技术要求试验(Non-automatic

weighinginstrumentsPart1：Metrologicalandtechnicalrequirement一Test)

凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文

件，其最新版本(包括所有的修改单)适用于本规程。

3术语和计量单位

3.1术语

JJF1001和JJF1181界定的术语及以下术语适用于本规程。

3.1.1数字指示轨道衡digitalindicatingrail-weighbridge

在铁路线上使用的装有电子装置、具有数字指示功能、称量静止状态铁路货车

的大型衡器，也称为静态电子轨道衡。

3.1.2承载器loadreceptor

轨道衡中用于承受载荷的装置。

注：轨道衡的承载器可以分为单承载器和多承载器，通常也称为单台面和多台面。

3.1.3多承载器数字指示轨道衡multi-loaddigitalindicating

rai1-weighbridge

由多个承载器组成的数字指示轨道衡。

注：包括双台面、长短台面等组合形式。

3.1.4翻车机轨道衡dumperrail-weighbridge

使用翻车机本体作为承载器的轨道衡。

3.1.5轨道衡检衡车testvehicleforra订-weighbridge

具有己知的标准质量值，用于检定、检测轨道衡的铁路特种车辆，简称“检衡

1

JJG781—2019

车”。

3.1.6参考车辆referencewagon

由控制衡器称量，在检定中被临时用作质量标准的铁路货车。

3.1.7扩展显示装置extendeddisplayingdevice

根据手动指令，能把轨道衡的实际分度值3暂时转变为小于检定分度值（e）

的装置。

3.1.8控制衡器controlinstrument

通过静态称量确定参考车辆质量的轨道衡。

使用受检轨道衡作为控制衡器的称为集成控制衡器;使用非受检轨道衡作为控制

衡器的称为分离控制衡器。

3.2计量单位

轨道衡使用的计量单位为：千克kg）（、吨t（）。

4概述

本规程所指的数字指示轨道衡（以下简称“轨道衡”），属于非自动衡器。主要

有单承载器轨道衡、多承载器轨道衡及翻车机轨道衡等类型。

原理：被称量的铁路货车停于承载器上，称重指示器将称重传感器输出的车辆

载荷信号转换为质量值，并输出称量结果。

结构：由基础、称重传感器、承载器、称重指示器等装置组成。

用途：主要用于称量铁路货车装载的货物，广泛应用于煤炭、电力、港口、钢

铁、冶金、石化等行业。

计量性能要求

5.1准确度等级的划分

轨道衡的准确度等级与检定分度值、检定分度数的关系见表1。

表］准确度等级与检定分度值、检定分度数的关系

检定分度数n=Max/e

准确度等级检定分度值e

最小最大

中准确度级

$20kg5005000

<D

普通准确度级

M100kg1001000

5.2检定分度值

轨道衡的检定分度值e与实际分度值〃相等，即e=d，检定期间使用扩展显示装

置时除外。检定分度值应以1x10*、2x1炉、5x10*（“k”可为正整数、负整数或

零）的形式表示，符合OIMLR76-1:2006的要求。

JJG781—2019

5.3称量范围

轨道衡的称量范围为18t~100to

5.4置零准确度

置零后，置零装置对称量结果的影响应在±0.25e范围内。

5.5偏载

根据OIMLR76-1:2006的要求，同一载荷在不同位置的示值误差应不超过表2规

定的在该载荷下的最大允许误差。

表2最大允许误差

用检定分度值e表示的载荷加

最大允许误差

中准确度级普通准确度级

MPE

⑪

0W加W500eOWmW50e±0.5e

500eV/nW2000e50e<mW200e±1.0e

2000e<5WIOOOOe200e<mWIOOOe±1.5e

5.6称量

5.6.1首次检定和后续检定的最大允许误差

施加载荷时的最大允许误差应符合表2的规定。

5.6.2使用中检查的最大允许误差

是首次检定或后续检定的最大允许误差的两倍。

5.7鉴别阈

在处于平衡状态的轨道衡上，轻缓地放上或取下一个等于1.4倍检定分度值

(1.4e)的附加载荷，此时轨道衡的示值应发生明显的改变。

5.8重复性

对于同一载荷，在重复性测量条件下多次称量所得结果最大值与最小值之差，

应不大于表2规定的该秤量最大允许误差的绝对值。

6通用技术要

6.1计量的安全性

轨道衡不应有易于做欺骗性使用的特性，应设置防护措施用于防止对轨道衡的非

正常调整和使用。

6.2安装技术要

轨道衡的基础、线路、钢轨等应符合GB/T15561的要求。

6.3技术状态

轨道衡的过渡器，称量轨与防爬轨的高差、错牙、间隙等应符合GB/T15561的

要求。

3

JJG781—2019

6.4扩展显示装置

装有扩展显示装置的轨道衡，实际分度值d应不大于0.2e。在按住扩展显示键期

间，不得打印，并且应有明示的按键或位置。该装置仅在检定期间使用。

6.5多指示装置

在同一台轨道衡上，对于给定载荷，多个数字显示装置之间、数字显示装置与打

印装置之间的示值之差应为零。

6.6计量法制标志和计量器具标识

计量法制标志和计量器具标识应标注在轨道衡的明显易见位置，并应表示在永

久固定于秤体的铭牌上，或在轨道衡自身不可拆卸的部分上。标志和标识必须清晰

可辨、牢固可靠。由不同制造商生产的称重指示器和称重传感器组成的轨道衡，则

每个模块应有各自的说明性标识。检定合格标志应采用自粘型，粘贴在明显位置，

能持久固定保存，不破坏标志就无法将其拆下。

6.6.1计量法制标志内容

a）型式批准证书的标志和编号；

b）检定合格标志。

6.6.2计量器具标识内容

a）轨道衡制造厂名称；

b）轨道衡名称、规格（型号）；

c）准确度等级；

d）最大秤量，可表示为Max；

e）最小秤量，可表示为Min；

f）检定分度值，可表示为e；

g）出厂编号；

h）承载器长度；

i）最高通过速度；

j）供电电压（如果需要）；

k）交流电源频率（如果需要）；

l）温度范围（当不是TO°C〜40°C时应标出）。

6.6.3对检定合格标志的要求

检定合格标志应至少包括以下内容：

a）检定单位；

b）检定人员；

c）有效期至；

d）准确度等级；

e）设备编号。

JJG781—2019

6.7承载器间的选择（或切换）

称重指示器应与选择（或切换）的承载器相对应。当称重指示器对应某个承载

器时，将超出零点跟踪范围le以上的载荷放置于其他承载器上，称重指示器
